AS ENERGIThyristors à contrôle de phase T371-200, Type de goujon 200A (100V - 1800V)
| Courant direct moyen, ITAV | 200A |
| Tension, VDRM/VRRM | 100-1800V |
| Code de tension, VRRM / 100 | 1 - 18 |
| T371-200 | sur demande
|
| Paquet Fil |
T.SB2 M24x1.5 |
| Poids | 470 g |
| Fiche technique |  |
Thyristors à contrôle de phase T371-200 AS ENERGITM est un thyristor à plots à usage général, également connu sous le nom de redresseur contrôlé au silicium (SCR). Il s'agit d'un thyristor de puissance conçu pour convertir et contrôler des courants DC et AC jusqu'à 200A avec une fréquence jusqu'à 500Hz dans des circuits avec des tensions jusqu'à 100V - 1800V (classe de tension de 100 à 1800). Boîtier du thyristor type - T.SB2, montage filetage standard - M24x1.5, (sur demande, filetage UNF 3/4"-16UNF-2A), poids - 470 g.
Les thyristors sont fournis sous forme de goujon. La base du thyristor est l'anode, le câble d'alimentation flexible est la cathode, le fil flexible sortant de la base du câble d'alimentation est la cathode auxiliaire, le fil flexible sortant du boîtier est l'électrode de contrôle (Gate). Ce thyristor SCR peut être un produit alternatif, de remplacement, analogue, équivalent à d'autres types de thyristors 160A, 170A, 180A, 190A, 200 amp dans un boîtier à goujon.
Des dissipateurs thermiques à air et à eau sont utilisés pour refroidir les thyristors. Pour assurer un contact thermique et électrique fiable avec le dissipateur thermique, un couple de serrage Md doit être respecté pendant l'assemblage. Pour une meilleure dissipation de la chaleur du thyristor pendant l'assemblage, une pâte conductrice de chaleur est utilisée.
Les thyristors ont un boîtier céramique hermétique qui isole la partie fonctionnelle et l'élément semi-conducteur des impacts mécaniques et de l'environnement. Thyristor à vis sans fin avec un câble d'alimentation flexible. Les thyristors à goujon sont remarquables pour leur capacité à être utilisés sur des pièces mobiles.
Spécifications et paramètres, Fiche techniques PDF, exemple de passeport technique, dimensions, Aperçu dessins, diagrammes de cas thyristors, refroidisseurs recommandés sont listés ci-dessous.
Notre société offre une garantie de qualité de 2 ans à partir de la date d'achat pour les thyristors de power scrub. Lors de la fourniture de thyristors, si nécessaire, nous fournissons un passeport technique et un certificat de conformité.
Valeurs nominales des thyristors: T371-200-1 (200A 100V), T371-200-2 (200A 200V), T371-200-3 (200A 300V), T371-200-4 (200A 400V), T371-200-5 (200A 500V), T371-200-6 (200A 600V), T371-200-7 (200A 700V), T371-200-8 (200A 800V), T371-200-9 (200A 900V), T371-200-10 (200A 1000V), T371-200-12 (200A 1200V), T371-200-14 (200A 1400V), T371-200-16 (200A 1600V), T371-200-18 (200A 1800V).
Le prix final des thyristors contrôle à contrôle de phase dépend de la classe de tension, de la quantité, des conditions de livraison, du fabricant, du pays d'origine et du mode de paiement.
Spécifications générales des thyristors à contrôle de phase T371-200:
| Spécifications des thyristors | T371-200 | |
| Courant direct moyen maximal admissible (température du boîtier) | IT(AV) (Tcase) | 200 A (102°C) 310 A (85°C) |
| Tension de crête répétitive à l'état bloqué; Tension de crête répétitive à l'état inversé | VDRM/VRRM | 100-1800 V |
| Courant efficace à l'état passant | ITRMS | 314 A |
| Courant de surtension à l'état passant | ITSM | 6 kA |
| Facteur de sécurité | I2t | 170 kA2·s |
| Tension de pointe à l'état passant, max | VTM | 1.45 V |
| Courant de pointe à l'état passant | ITM | 628 A |
| Tension de seuil à l'état pur, max | VT(TO) | 1.027 V |
| Résistance de la pente à l'état pur, max | rT | 0.641 mΩ |
| Temps d'arrêt, max | tq | 125-500 µs |
| Courants de crête répétitifs à l'état bloqué et courants de crête répétitifs à l'état bloqué, max. | IDRM/IRRM | 70 mA |
| Taux critique d'augmentation de la tension à l'état bloqué, min | (dVD/dt)cr | 200-1000 V/µs |
| Tension directe de déclenchement de la porte, max | VGT | 2.5 V |
| Courant continu de déclenchement de la porte, max | IGT | 250 mA |
| Taux critique d'augmentation du courant à l'état passant | (diT/dt)cr | 1000 A/µs |
| Température de la jonction p-n, max | Tvj max | 125 ºC |
| Résistance thermique, de la jonction au boîtier, max | Rth(j-c) | 0.085 ºC/W |
| Couple de montage | Md | 25-35 N·m |
| Poids, approx. | W | 470 g |
| Type de Paquet, Fil | Aperçu | T.SB2, M24x1.5 mm |
| Dissipateurs recommandés | Dissipateurs thermiques | O181,O281,OM105 |
| Fiche technique | |
|
Guide de numérotation des pièces pour les thyristors SCR T371-200:
| T | 371 | – | 200 | – | 18 | – | 5 | 2 | – |
| T | – | Thyristor,  AS ENERGITM |
||||||||||||||||||||||||||||||||||||
| 371 | – | Type de thyristor (type de goujon). | ||||||||||||||||||||||||||||||||||||
| 200 | – | Courant moyen à l'état ouvert IT(AV), Amp. | ||||||||||||||||||||||||||||||||||||
| 18 | – | Classe de tension VRRM / 100 (Nominal voltage – 1800 V). | ||||||||||||||||||||||||||||||||||||
| 5 | – | Paramètre du taux critique d'augmentation de la tension à l'état bloqué (dVD/dt)cr:
|
||||||||||||||||||||||||||||||||||||
| 2 | – | Paramètre du temps de désactivation tq:
|
||||||||||||||||||||||||||||||||||||
| U | – | Aucun - base du goujon filetage métrique ISO (standard); U - base du goujon filetage pouce UNF (sur demande). |
Tous les numéros de pièces T371-200:
| Série | ITAV, A | VRRM, V |
| T371-200-1 | 200A | 100V |
| T371-200-2 | 200A | 200V |
| T371-200-3 | 200A | 300V |
| T371-200-4 | 200A | 400V |
| T371-200-5 | 200A | 500V |
| T371-200-6 | 200A | 600V |
| T371-200-7 | 200A | 700V |
| T371-200-8 | 200A | 800V |
| T371-200-9 | 200A | 900V |
| T371-200-10 | 200A | 1000V |
| T371-200-12 | 200A | 1200V |
| T371-200-14 | 200A | 1400V |
| T371-200-16 | 200A | 1600V |
| T371-200-18 | 200A | 1800V |
Polarité (anode, cathode, grille) et dimensions du thyristor à plots T371-200:
|
|
Passeport technique pour les thyristors de puissance (échantillon):
Lors de la fourniture de thyristors, nous fournissons, si nécessaire, un passeport technique et un certificat de conformité.
Semi-conducteurs de haute puissance AS ENERGITM
Notre société est engagée dans la fabrication et la vente d'une large gamme de semi-conducteurs de puissance (thyristors de puissance, modules, diodes de redressement, diodes de rotor et de soudage, triacs, etc.) avec des courants allant jusqu'à 15000A et des tensions allant jusqu'à 9000V, ainsi que des dissipateurs de chaleur à air et à eau. Vous pouvez acheter des semi-conducteurs dans n'importe quel volume, et lorsque vous commandez de grands lots, le prix sera plus bas.
Nous avons gagné la confiance de nos clients et fournissons des produits dans le monde entier.
Pour toute question concernant l'acquisition de Thyristors, Diodes et Modules de puissance, envoyez une demande par courrier électronique à l'adresse suivante:
Et nous vous fournirons une offre commerciale pour la livraison.
Pour un grand nombre de personnes, nous fournirons un prix individuel!!!
Nous sommes disposés à fabriquer des produits dans nos installations de production en fonction de vos demandes et de vos tâches techniques.
Galerie de photos
Galerie de photos montre de nombreux dispositifs à semi-conducteurs, puces à semi-conducteurs et SCR produits par AS ENERGITM, exemples de rapports d'essais.
Dissipateurs thermiques pour thyristors de puissance:
Les dissipateurs de chaleur (radiateurs) sont utilisés pour le refroidissement des dispositifs à semi-conducteur de puissance dans la conception de l'étalon.
Les dissipateurs de chaleur des refroidisseurs sont fabriqués à partir de profilés de radiateur en aluminium et ne nécessitent pas de revêtement protecteur supplémentaire lorsqu'ils sont utilisés dans des conditions climatiques variées.
Voir pour plus d'informations sur les dissipateurs: "Dissipateurs de chaleur refroidis à l'air pour les dispositifs de fixation".

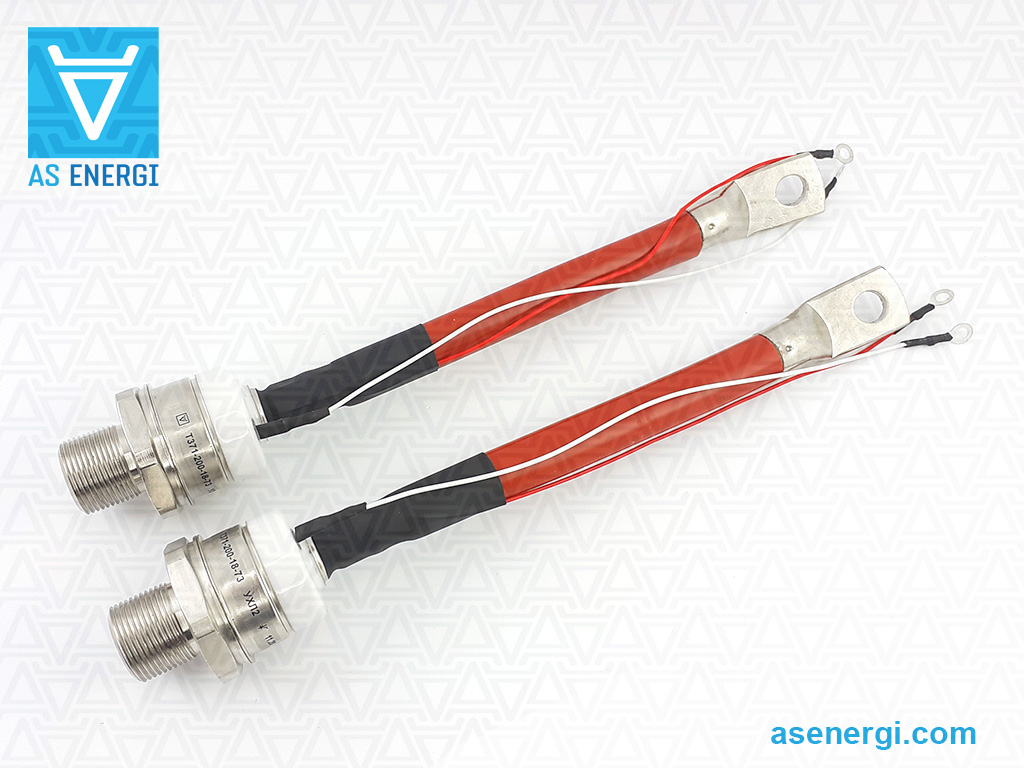

Photo des thyristors de haute puissance de type Stud:
