Modules à Thyristors de Remplacement Powerex

Les modules thyristor sont des conceptions monolithiques avec des topologies à double ou à un seul semi-conducteur (thyristor-thyristor et type thyristor unique). Ils sont utilisés dans des circuits à courant continu (DC) et alternatif (AC) avec des charges allant jusqu'à 1500A et des tensions de pulse inverses allant jusqu'à 4000V.

Les modules thyristor AM-LS, AM-LN, AM-PS, AM-CD, AM-ND, AM-LD, AM-PD, AM-PA AS ENERGITM sont des remplacements, équivalents et dispositifs alternatifs pour les modules thyristor Powerex.

Les modules thyristor sont logés dans un boîtier industriel standard, ce qui permet une intégration facile de l'appareil dans les équipements existants.

Les modules sont conçus et assemblés avec un contact de pression haute fiabilité, répondant aux exigences spécifiques d'applications optimisées en termes de coût et de performance.

Les modules thyristor sont utilisés dans divers équipements de puissance, tels que des unités de puissance et de contrôle, des entraînements électriques, des régulateurs de puissance, des régulateurs AC, des convertisseurs, des contrôleurs de fours à arc ou de processus chimiques, des équipements de soudage et comme redresseurs pour convertisseurs AC.

Nos modules de puissance sont disponibles dans plusieurs topologies de dispositifs à double et à un seul dispositif, adaptées à presque toutes les applications de contrôle de phase ou de redressement.

Nous offrons une garantie de qualité pour nos modules thyristor / diode pendant 2 ans à partir de la date d'achat. Lors de la fourniture de modules thyristor / diode, si nécessaire, nous fournissons un passeport technique et un certificat de conformité.

Le prix final des modules thyristor / diode dépend de la classe, de la quantité, des conditions de livraison, du fabricant, du pays d'origine et de la forme de paiement.

Pour toute question concernant l'acquisition de Thyristors, Diodes et Modules de puissance, envoyez une demande par courrier électronique à l'adresse suivante:

[email protected]

Et nous vous fournirons une offre commerciale pour la livraison.
Pour un grand nombre de personnes, nous fournirons un prix individuel!!!

Nous sommes disposés à fabriquer des produits dans nos installations de production en fonction de vos demandes et de vos tâches techniques.

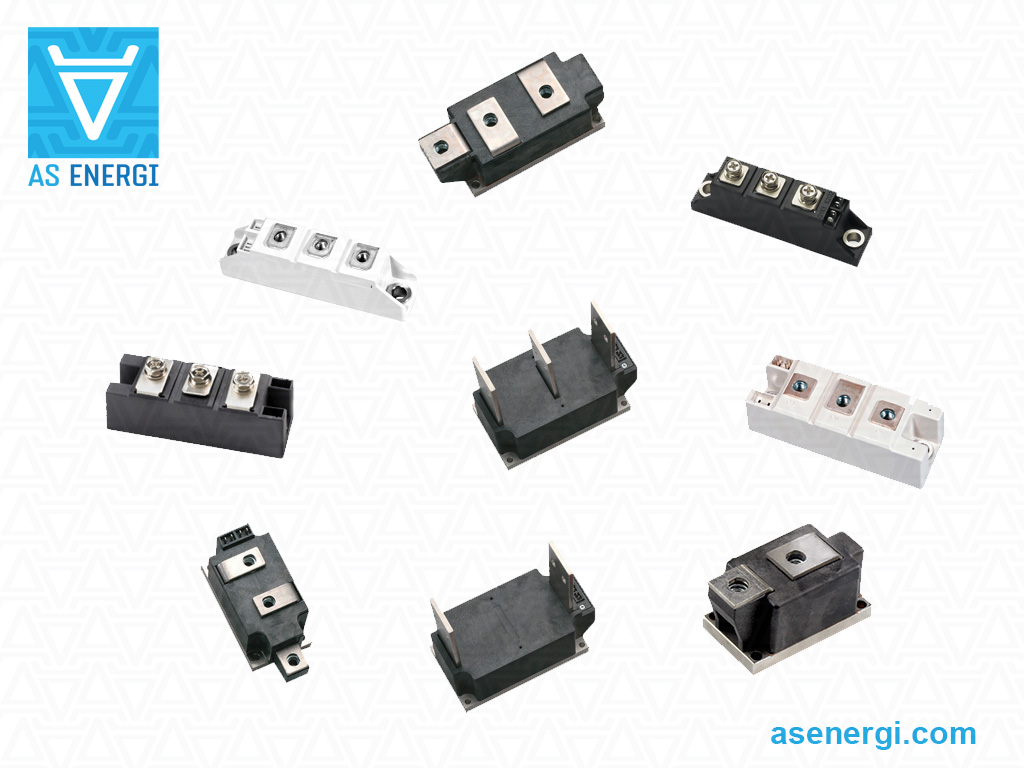

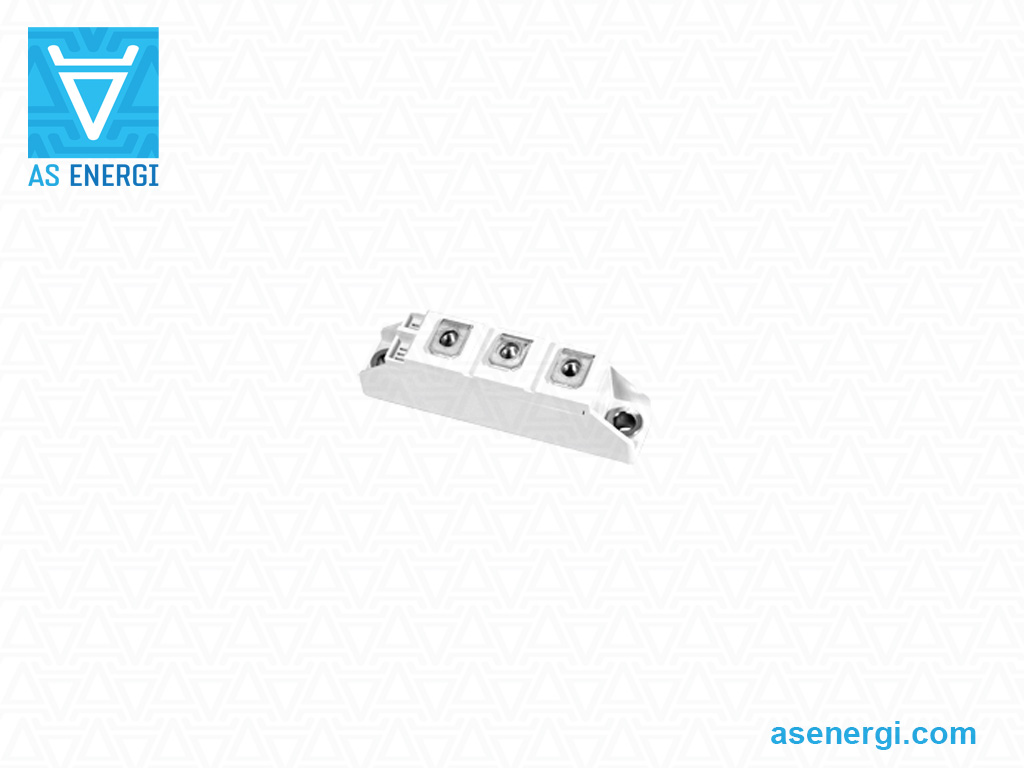

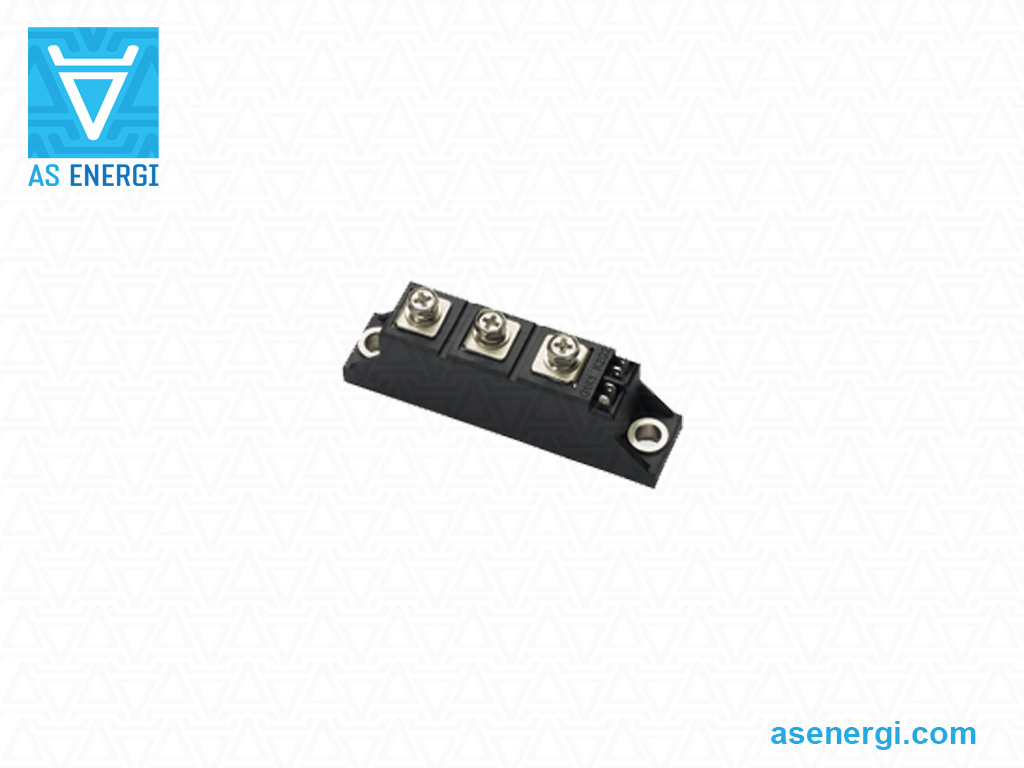

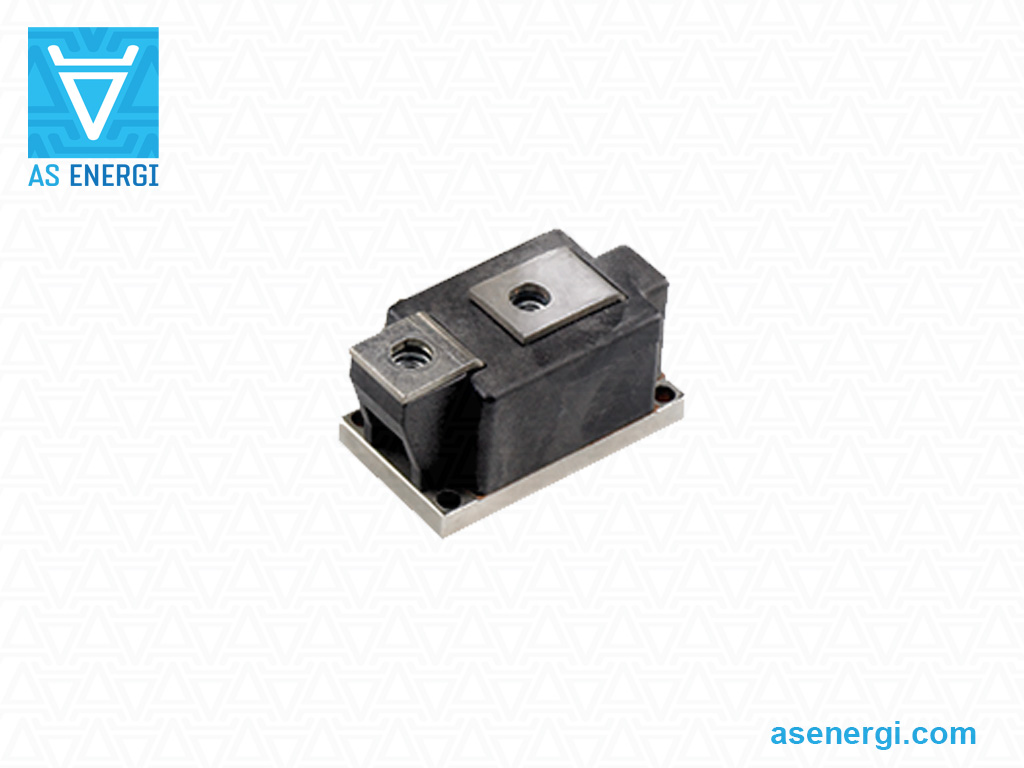

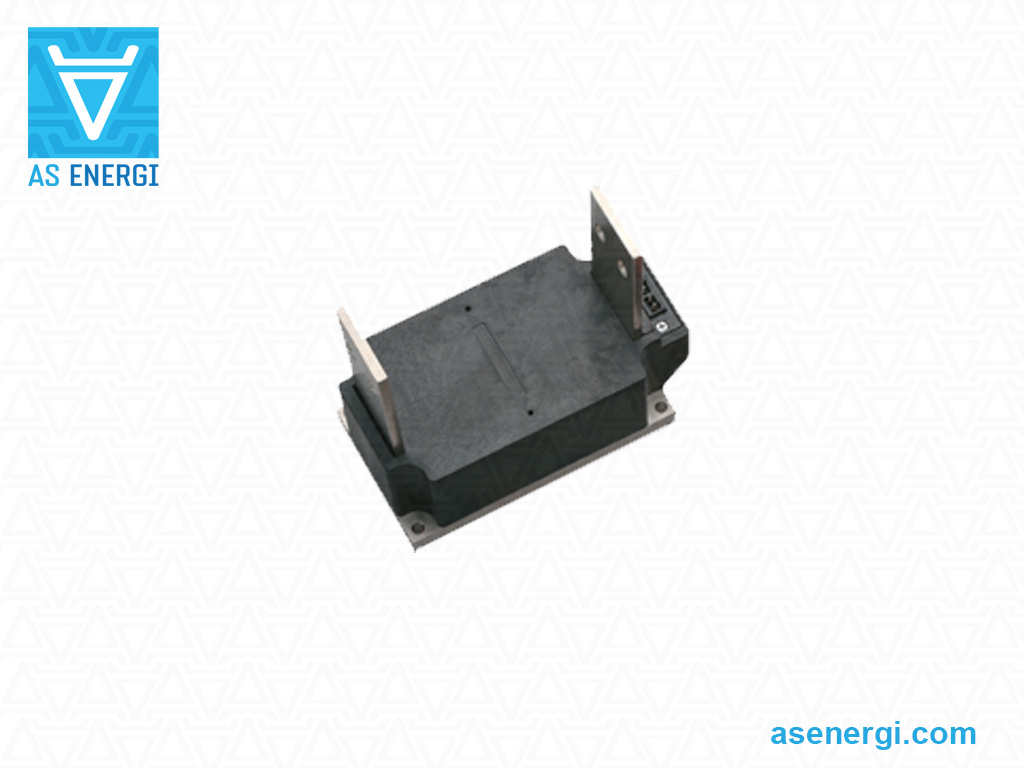

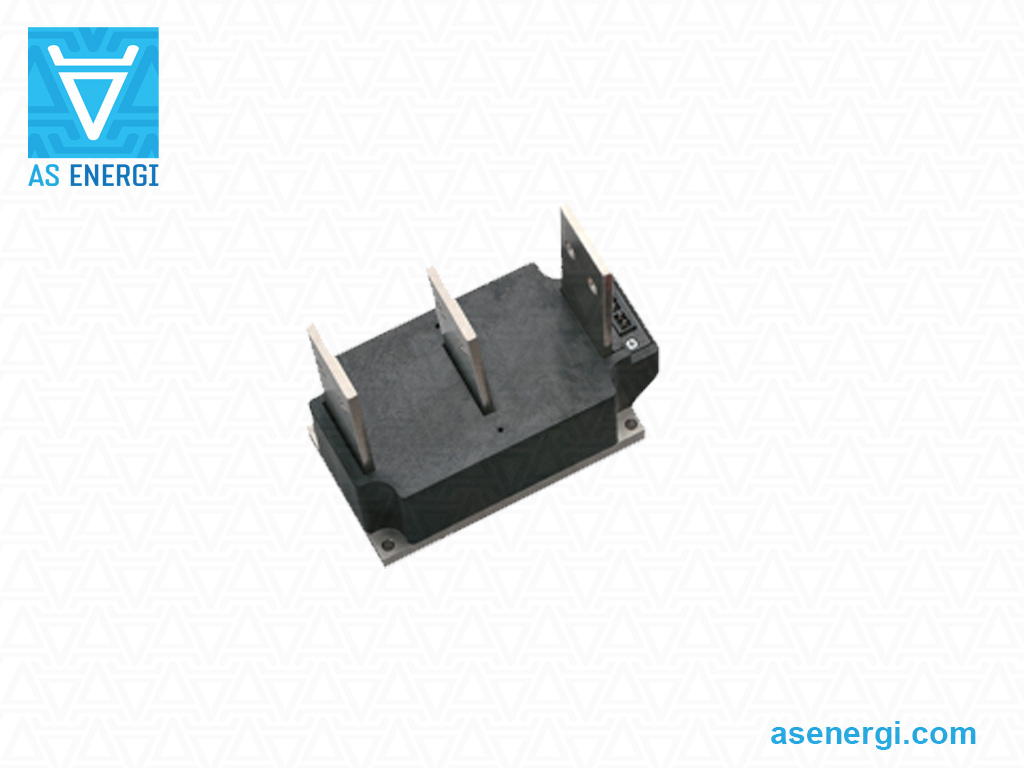

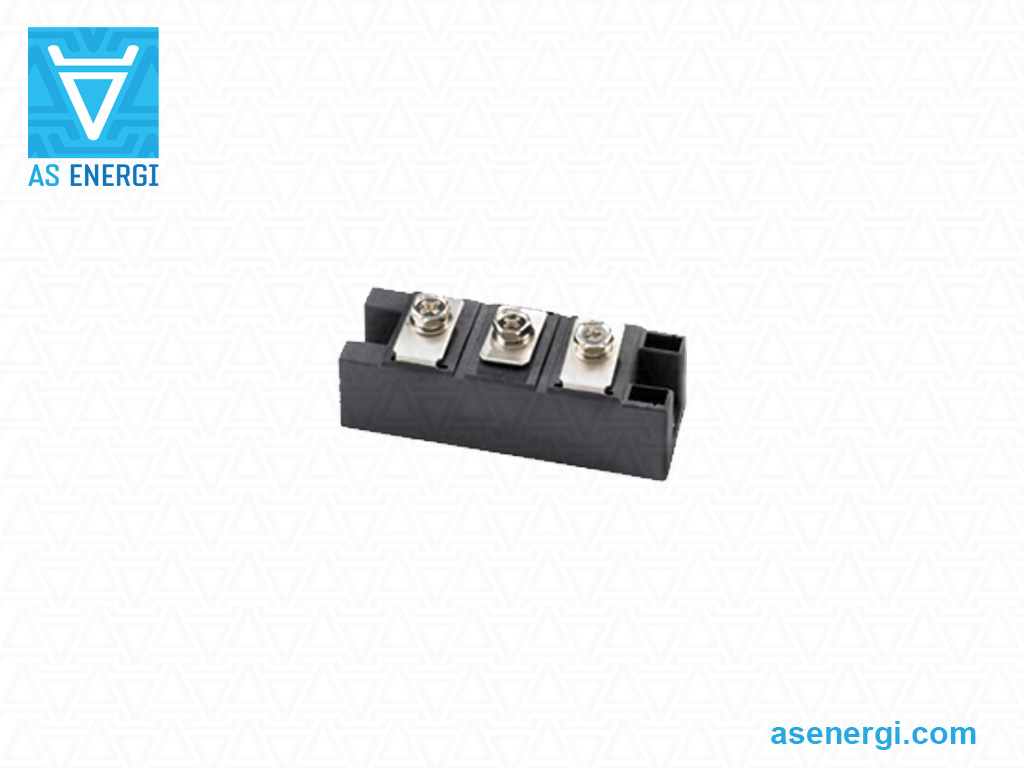

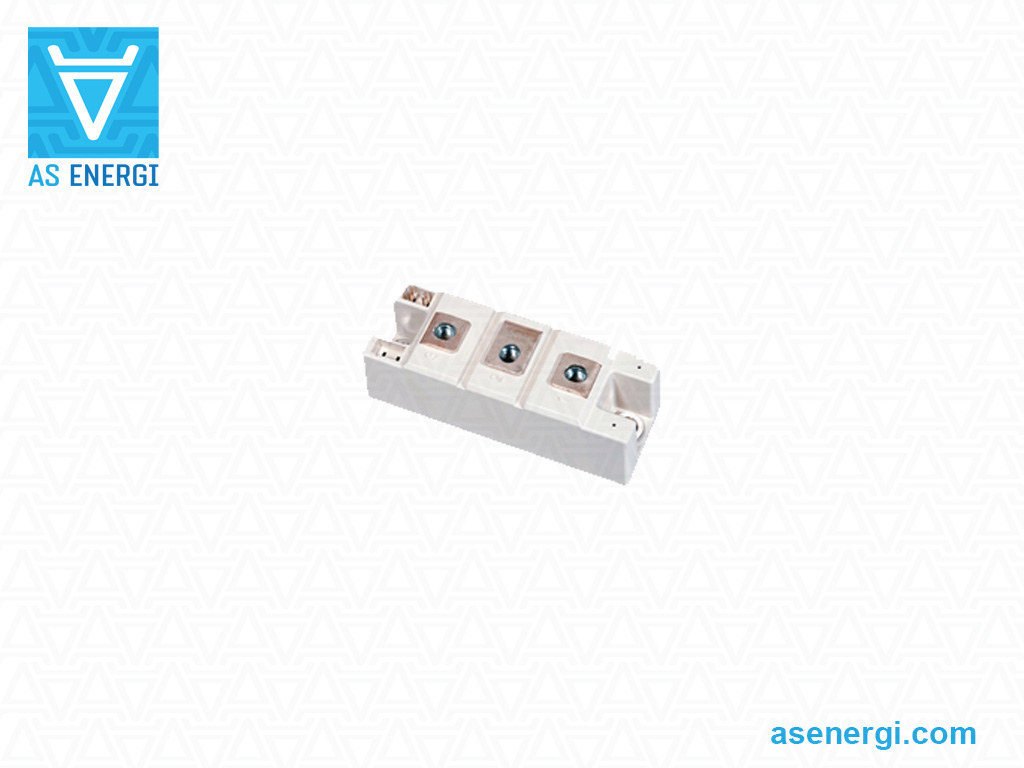

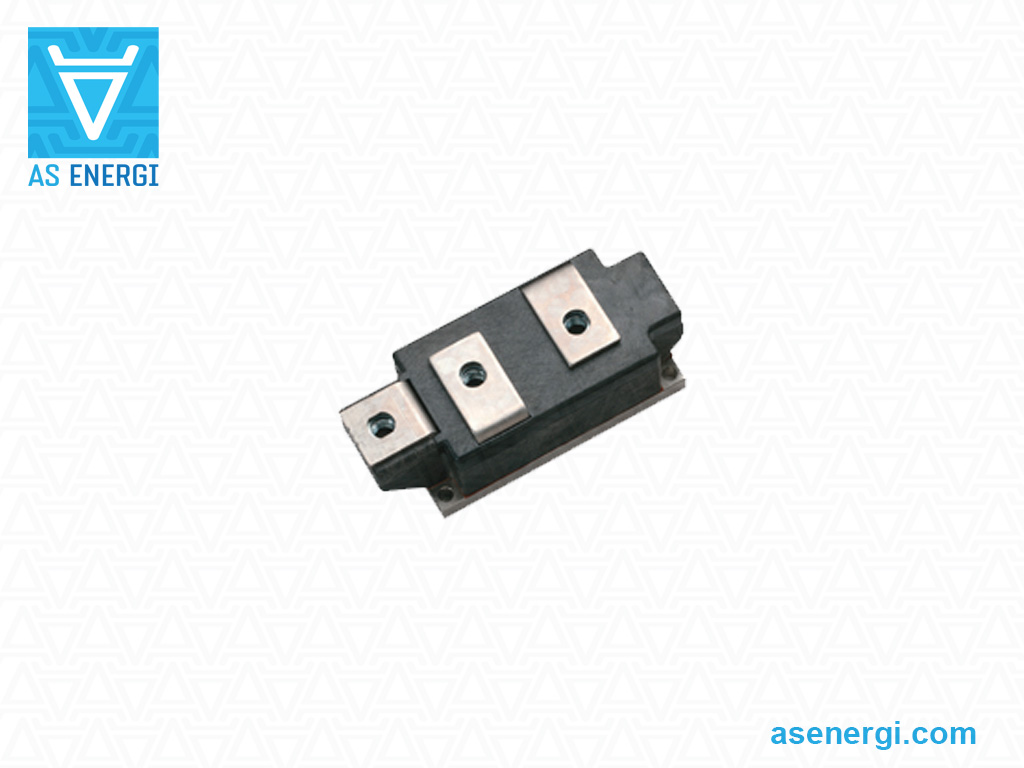

Galerie de photos

Galerie de photos montre de nombreux dispositifs à semi-conducteurs, puces à semi-conducteurs et SCR produits par AS ENERGITM, exemples de rapports d'essais.

Voir plus de photos

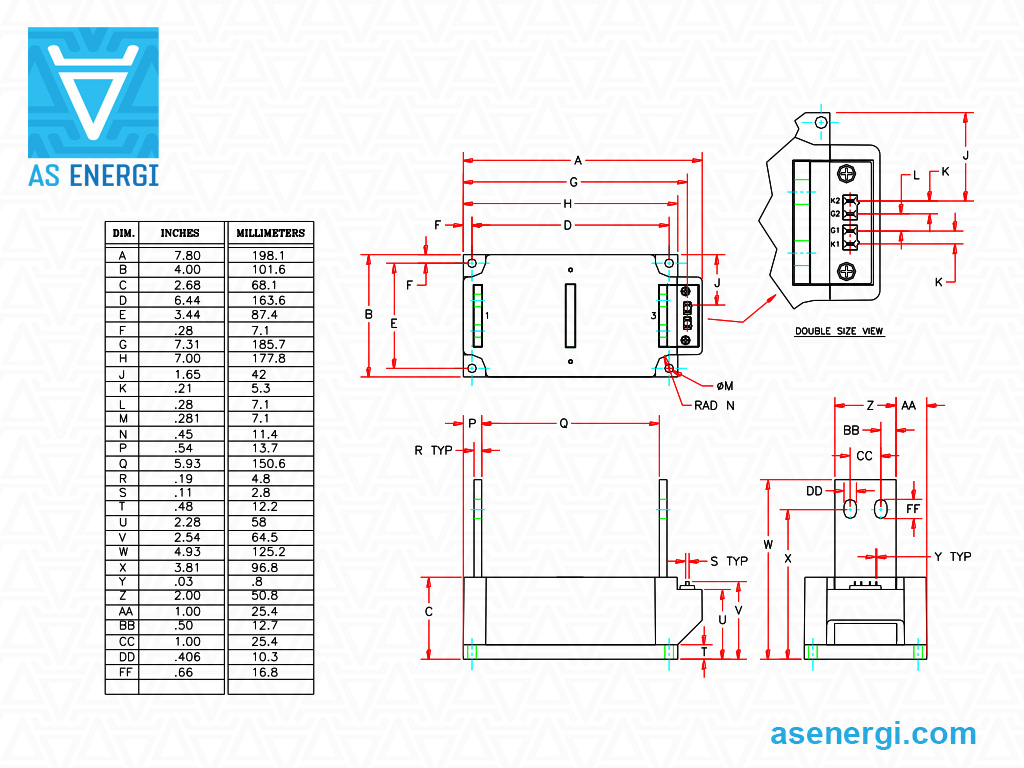

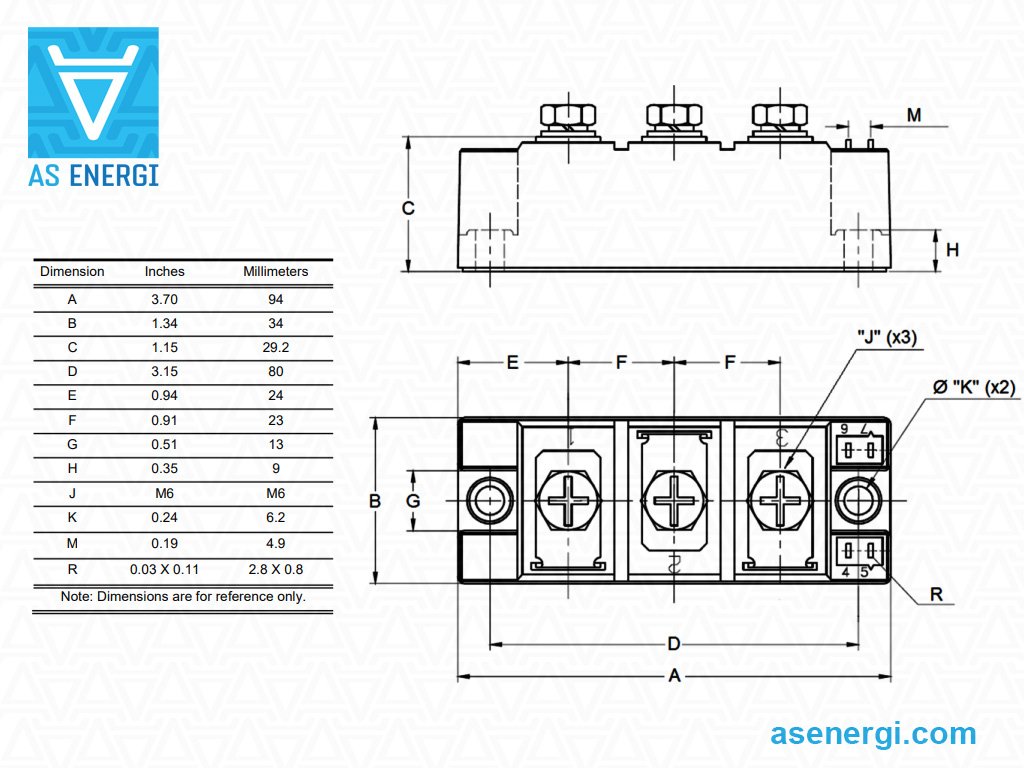

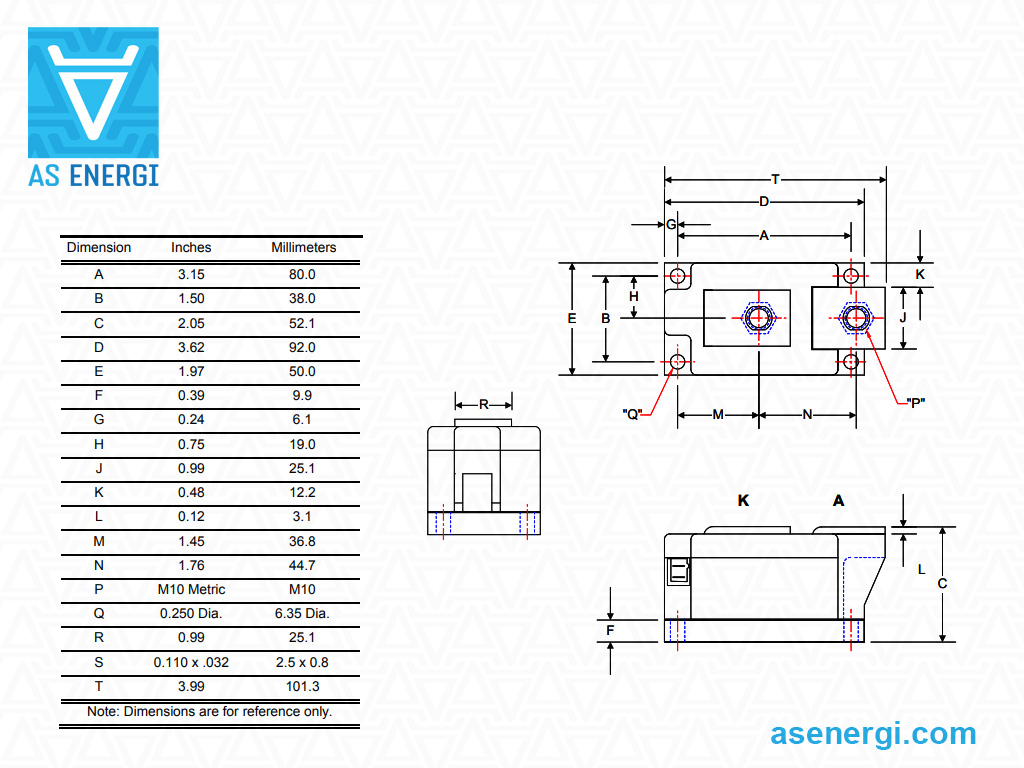

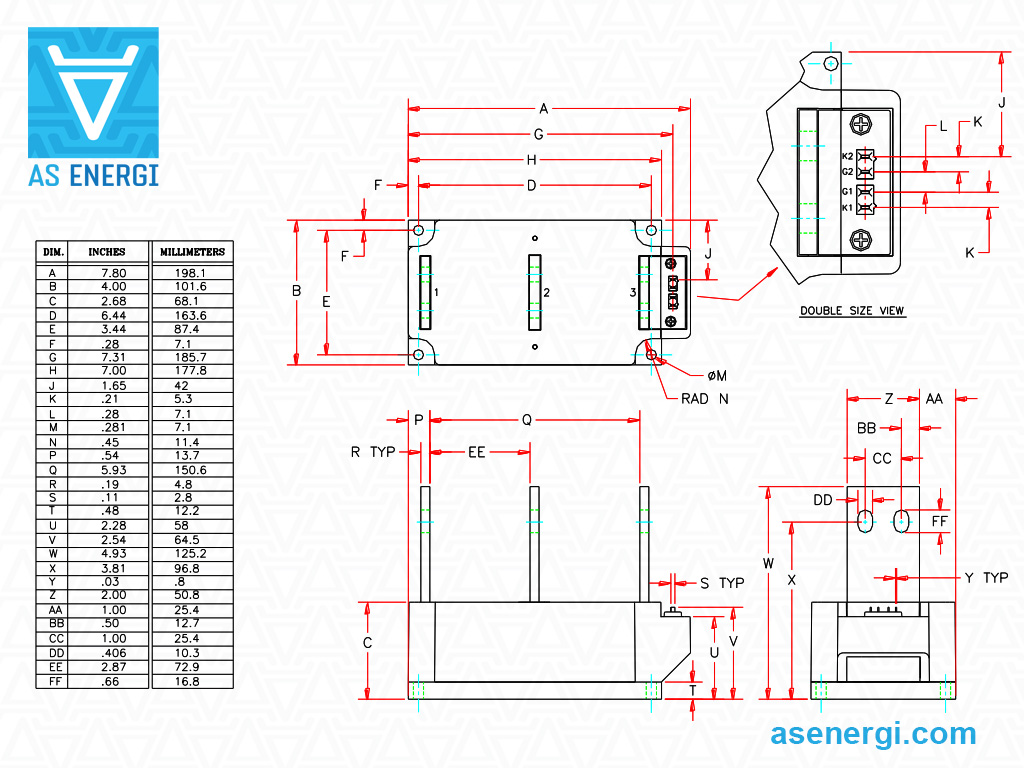

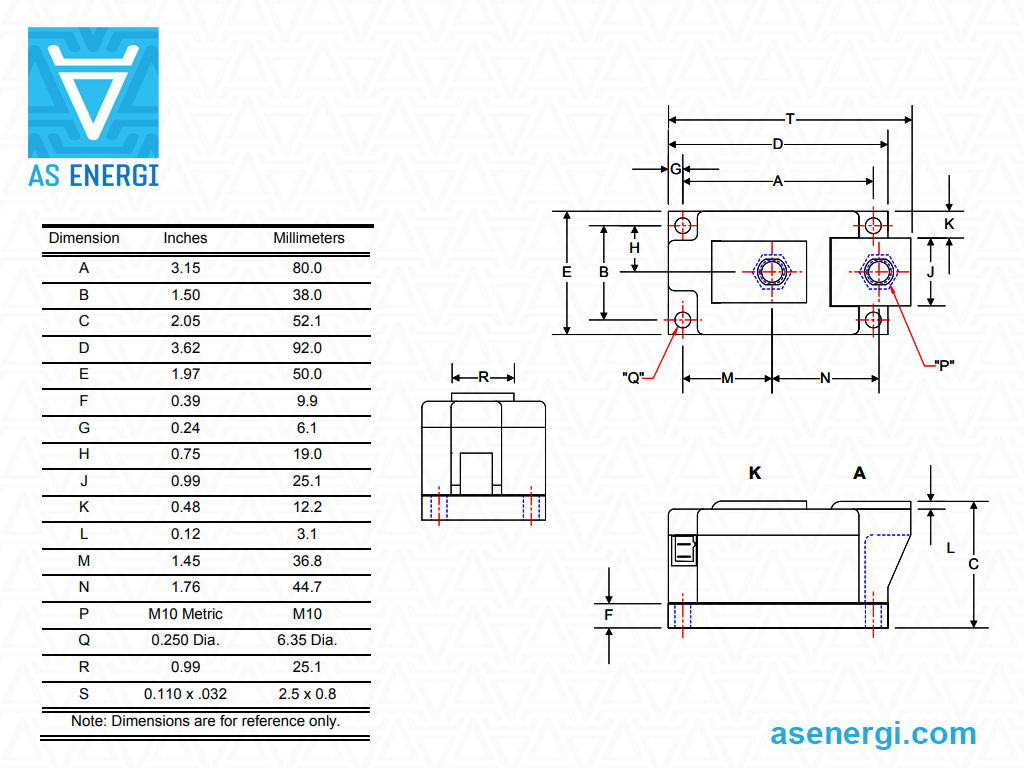

Spécifications générales des Modules de Thyristors Powerex et de remplacement

Type IF(AV)M
(TC)		 V RRM
V DRM		 IFSM I 2t V T0 r T R th(jc)
par module		 R th(jc)
par jonction		 R th(cs)
par module		 Dimensions L×B×H Remplacement
AS ENERGITM		 Fiche technique
A V kA kA 2·s V mΩ °C/W °C/W °C/W mm PDF

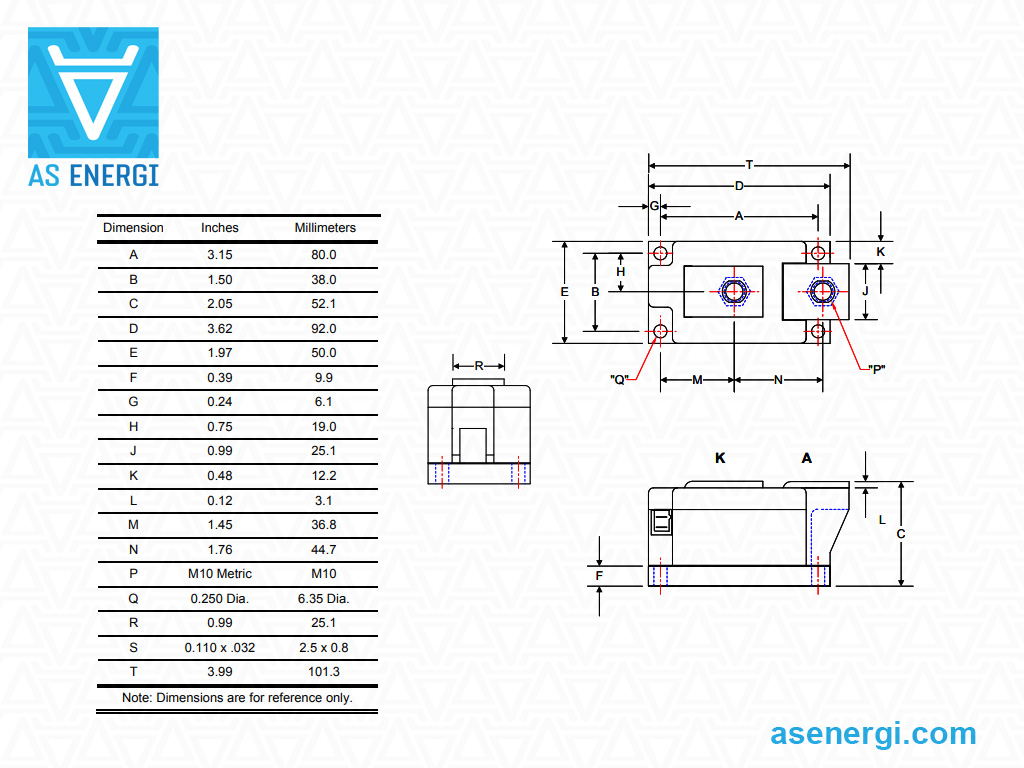

Modules à thyristor unique
LS833624 240/74 3600 5 126 1.563 2.141 0.065 - 0.02 92x50x52 AM-LS833624
LS833824 240/74 3800 5 126 1.563 2.141 0.065 - 0.02 92x50x52 AM-LS833824
LS834024 240/74 4000 5 126 1.563 2.141 0.065 - 0.02 92x50x52 AM-LS834024
LS431843 430/80 1800 10 500 0.88 0.66 0.065 - 0.02 92x50x52 AM-LS431843
LS432043 430/80 2000 10 500 0.88 0.66 0.065 - 0.02 92x50x52 AM-LS432043
LS432243 430/80 2200 10 500 0.88 0.66 0.065 - 0.02 92x50x52 AM-LS432243
LS430850 500/86 800 16.3 1328 0.81 0.32 0.065 - 0.02 92x50x52 AM-LS430850
LS431050 500/86 1000 16.3 1328 0.81 0.32 0.065 - 0.02 92x50x52 AM-LS431050
LS431250 500/86 1200 16.3 1328 0.81 0.32 0.065 - 0.02 92x50x52 AM-LS431250
LS431450 500/86 1400 16.3 1328 0.81 0.32 0.065 - 0.02 92x50x52 AM-LS431450
LS431650 500/86 1600 16.3 1328 0.81 0.32 0.065 - 0.02 92x50x52 AM-LS431650

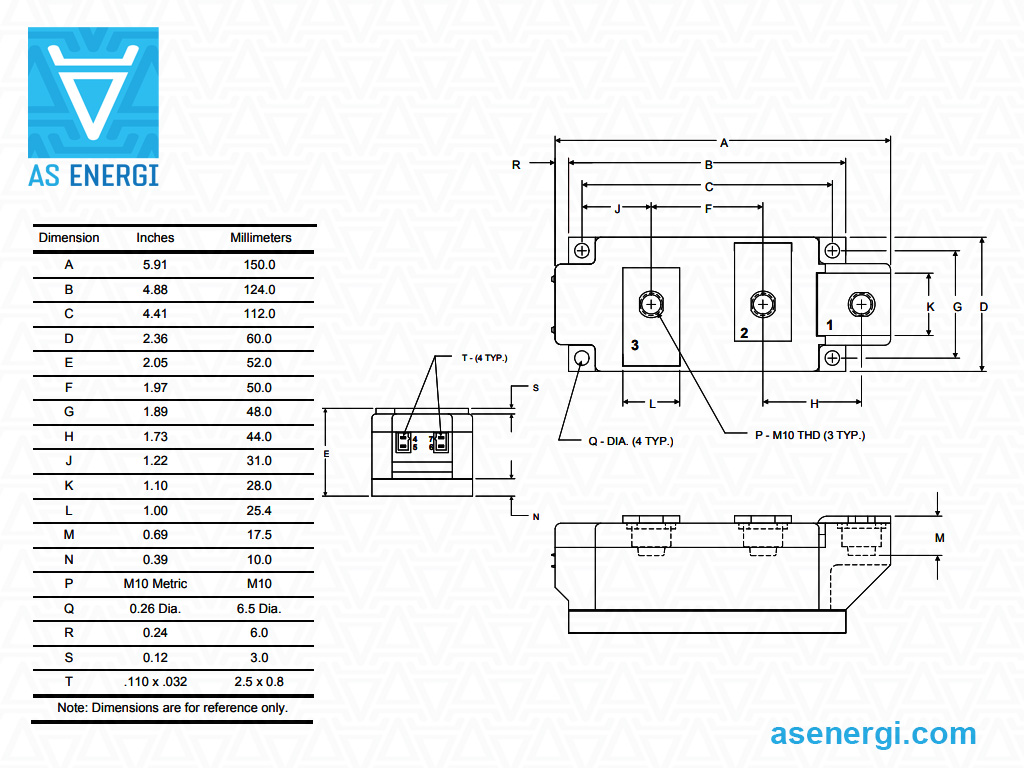

LN431885 850/89 1800 27.7 3830 0.905 0.16 0.0325 - 0.01 150x60x48 AM-LN431885

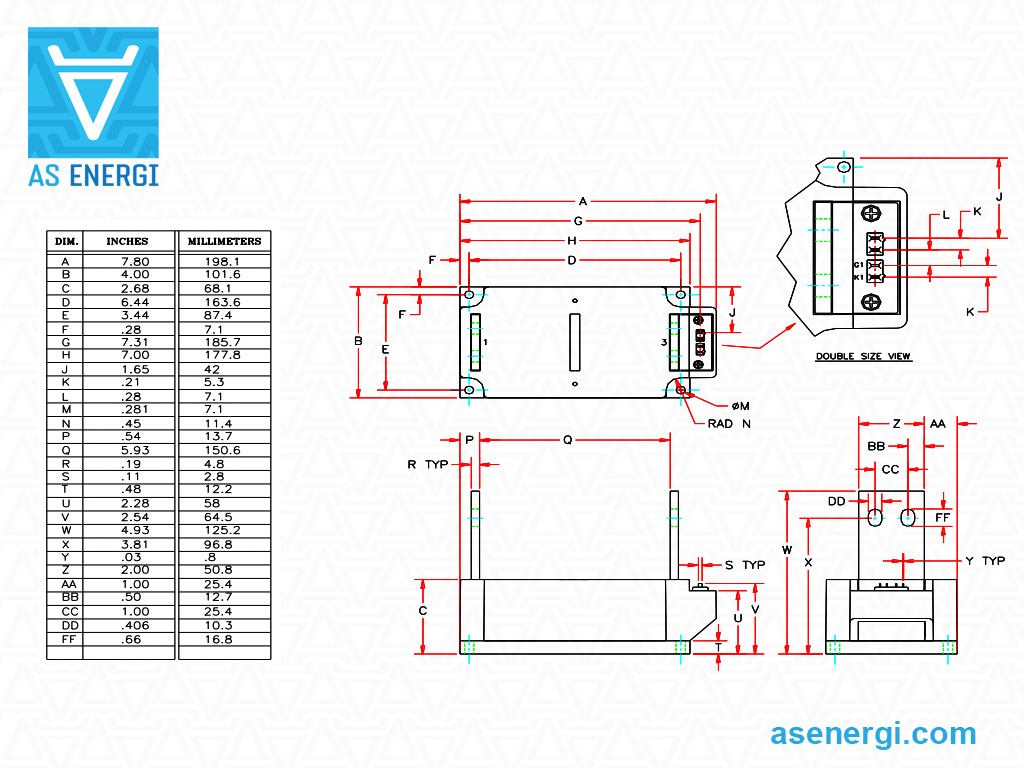

PS434010 1000/79 4000 24.2 2900 1.4 0.193 0.024 - 0.009 198x102x68 AM-PS434010
PS431215 1500/86 1200 62 19220 0.691 0.102 0.024 - 0.009 198x102x68 AM-PS431215
PS431415 1500/86 1400 62 19220 0.691 0.102 0.024 - 0.009 198x102x68 AM-PS431415
PS431615 1500/86 1600 62 19220 0.691 0.102 0.024 - 0.009 198x102x68 AM-PS431615
PS431815 1500/86 1800 62 19220 0.691 0.102 0.024 - 0.009 198x102x68 AM-PS431815
PS432015 1500/76 2000 49.8 12380 0.849 0.13 0.024 - 0.009 198x102x68 AM-PS432015
PS432215 1500/76 2200 49.8 12380 0.849 0.13 0.024 - 0.009 198x102x68 AM-PS432215
PS432415 1500/76 2400 49.8 12380 0.849 0.13 0.024 - 0.009 198x102x68 AM-PS432415

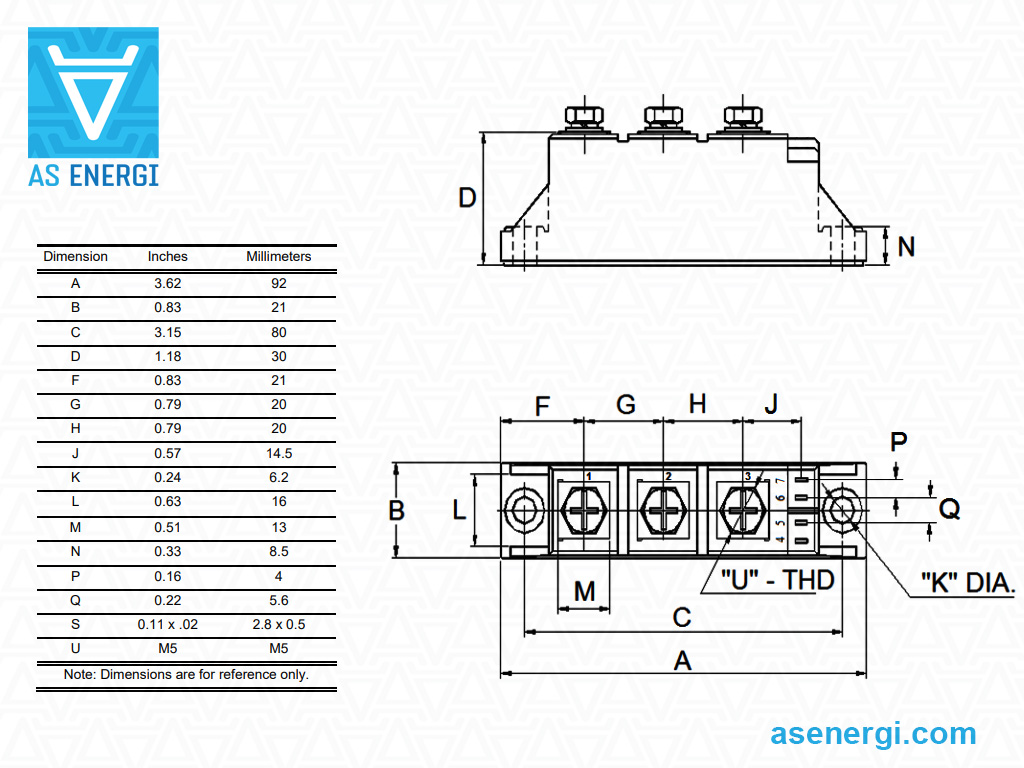

Dual Thyristor Modules
CD430890C 90/85 800 2.0 20.4 0.8 3.01 - 0.28 0.15 92x21x30 AM-CD430890C
CD431090C 90/85 1000 2.0 20.4 0.8 3.01 - 0.28 0.15 92x21x30 AM-CD431090C
CD431290C 90/85 1200 2.0 20.4 0.8 3.01 - 0.28 0.15 92x21x30 AM-CD431290C
CD431490C 90/85 1400 2.0 20.4 0.8 3.01 - 0.28 0.15 92x21x30 AM-CD431490C
CD431690C 90/85 1600 2.0 20.4 0.8 3.01 - 0.28 0.15 92x21x30 AM-CD431690C
CD431890C 90/85 1800 2.0 20.4 0.8 3.01 - 0.28 0.15 92x21x30 AM-CD431890C
CD430899C 100/88 800 2.4 29 0.8 3.01 - 0.25 0.15 92x21x30 AM-CD430899C
CD431099C 100/88 1000 2.4 29 0.8 3.01 - 0.25 0.15 92x21x30 AM-CD431099C
CD431299C 100/88 1200 2.4 29 0.8 3.01 - 0.25 0.15 92x21x30 AM-CD431299C
CD431499C 100/88 1400 2.4 29 0.8 3.01 - 0.25 0.15 92x21x30 AM-CD431499C
CD431699C 100/88 1600 2.4 29 0.8 3.01 - 0.25 0.15 92x21x30 AM-CD431699C
CD431899C 100/88 1800 2.4 29 0.8 3.01 - 0.25 0.15 92x21x30 AM-CD431899C
CD630815C 150/86 800 5.4 146 0.8 3.01 - 0.17 0.08 94x34x29 AM-CD630815C
CD631015C 150/86 1000 5.4 146 0.8 3.01 - 0.17 0.08 94x34x29 AM-CD631015C
CD631215C 150/86 1200 5.4 146 0.8 3.01 - 0.17 0.08 94x34x29 AM-CD631215C
CD631415C 150/86 1400 5.4 146 0.8 3.01 - 0.17 0.08 94x34x29 AM-CD631415C
CD631615C 150/86 1600 5.4 146 0.8 3.01 - 0.17 0.08 94x34x29 AM-CD631615C
CD631815C 150/86 1800 5.4 146 0.8 3.01 - 0.17 0.08 94x34x29 AM-CD631815C
CD632015C 150/83 2000 4.5 103 1.1 1.96 - 0.17 0.08 94x34x29 AM-CD632015C
CD632215C 150/83 2200 4.5 103 1.1 1.96 - 0.17 0.08 94x34x29 AM-CD632215C
CD632415C 150/83 2400 4.5 103 1.1 1.96 - 0.17 0.08 94x34x29 AM-CD632415C
CD632515C 150/83 2500 4.5 103 1.1 1.96 - 0.17 0.08 94x34x29 AM-CD632515C

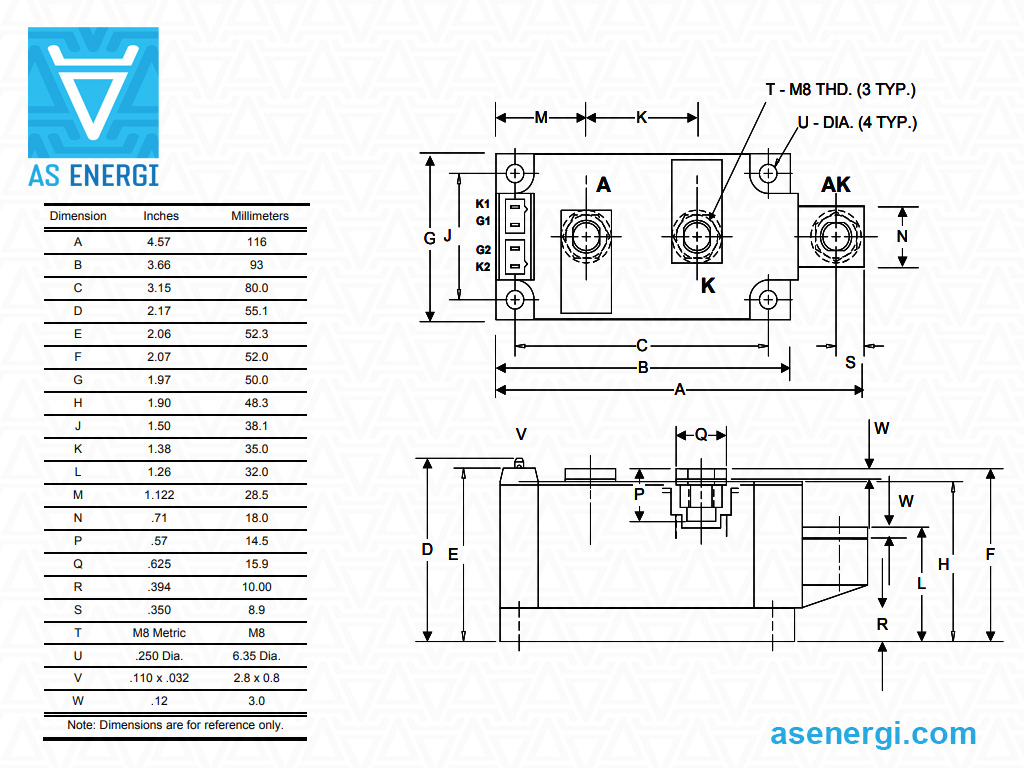

ND430821 210/92 800 8.8 320 0.813 0.81 0.07 0.14 0.03 116x50x55 AM-ND430821
ND431021 210/92 1000 8.8 320 0.813 0.81 0.07 0.14 0.03 116x50x55 AM-ND431021
ND431221 210/92 1200 8.8 320 0.813 0.81 0.07 0.14 0.03 116x50x55 AM-ND431221
ND431421 210/92 1400 8.8 320 0.813 0.81 0.07 0.14 0.03 116x50x55 AM-ND431421
ND431621 210/92 1600 8.8 320 0.813 0.81 0.07 0.14 0.03 116x50x55 AM-ND431621
ND431821 210/92 1800 8.8 320 0.813 0.81 0.07 0.14 0.03 116x50x55 AM-ND431821
ND432021 210/92 2000 8.8 320 0.813 0.81 0.07 0.14 0.03 116x50x55 AM-ND432021

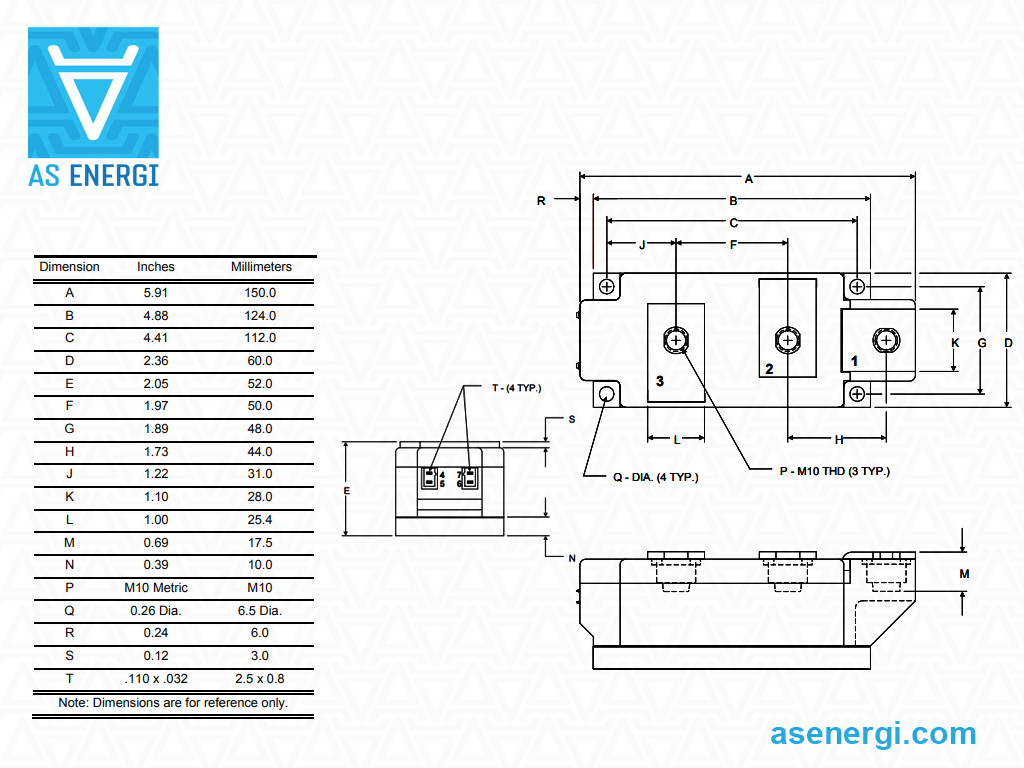

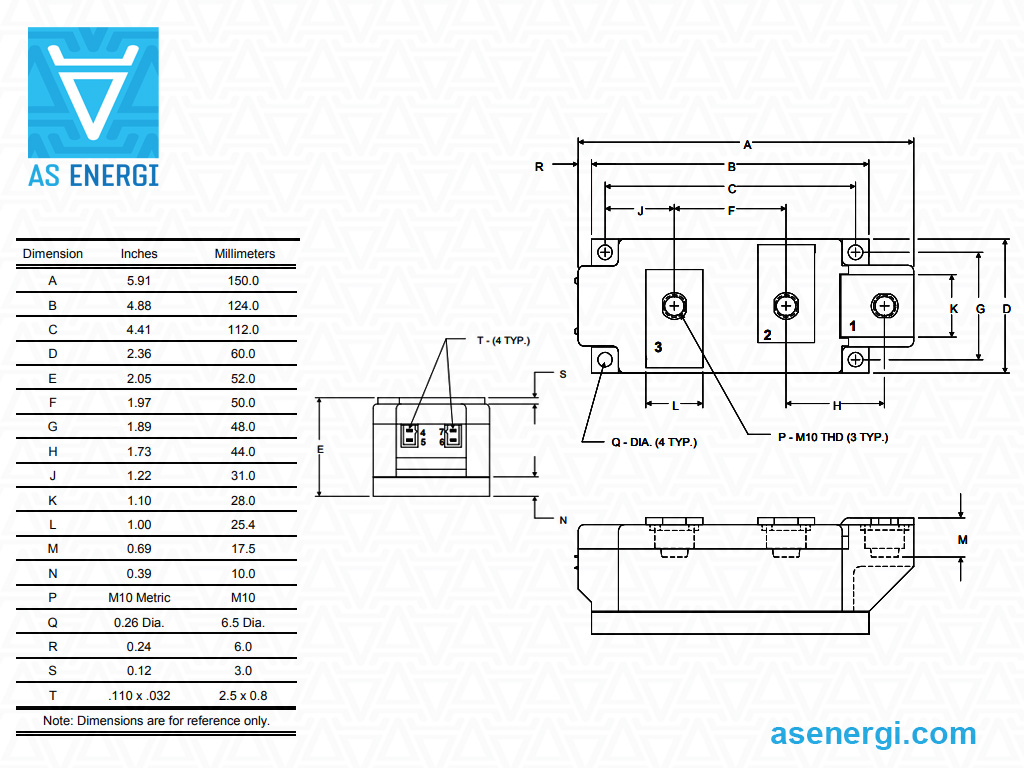

LD833624 240/74 3600 8.25 340 1.563 2.141 0.325 0.065 0.01 150x60x48 AM-LD833624
LD833824 240/74 3800 8.25 340 1.563 2.141 0.325 0.065 0.01 150x60x48 AM-LD833824
LD834024 240/74 4000 8.25 340 1.563 2.141 0.325 0.065 0.01 150x60x48 AM-LD834024
ND430625 250/89 600 8.8 322 0.819 0.589 0.07 0.14 0.03 116x50x55 AM-ND430625
ND430825 250/89 800 8.8 322 0.819 0.589 0.07 0.14 0.03 116x50x55 AM-ND430825
ND431025 250/89 1000 8.8 322 0.819 0.589 0.07 0.14 0.03 116x50x55 AM-ND431025
ND431225 250/89 1200 8.8 322 0.819 0.589 0.07 0.14 0.03 116x50x55 AM-ND431225
ND431425 250/89 1400 8.8 322 0.819 0.589 0.07 0.14 0.03 116x50x55 AM-ND431425
ND431625 250/89 1600 8.8 322 0.819 0.589 0.07 0.14 0.03 116x50x55 AM-ND431625
ND432225 250/83 2200 8.8 322 0.813 0.81 0.07 0.14 0.03 116x50x55 AM-ND432225
ND430633 330/71 600 9.18 421 0.819 0.589 0.07 0.14 0.03 116x50x55 AM-ND430633
ND430833 330/71 800 9.18 421 0.819 0.589 0.07 0.14 0.03 116x50x55 AM-ND430833
ND431033 330/71 1000 9.18 421 0.819 0.589 0.07 0.14 0.03 116x50x55 AM-ND431033
ND431233 330/71 1200 9.18 421 0.819 0.589 0.07 0.14 0.03 116x50x55 AM-ND431233
ND431433 330/71 1400 9.18 421 0.819 0.589 0.07 0.14 0.03 116x50x55 AM-ND431433
ND431633 330/71 1600 9.18 421 0.819 0.589 0.07 0.14 0.03 116x50x55 AM-ND431633
LD431843 430/80 1800 10 500 0.88 0.66 0.325 0.065 0.01 150x60x48 AM-LD431843
LD432043 430/80 2000 10 500 0.88 0.66 0.325 0.065 0.01 150x60x48 AM-LD432043
LD432243 430/80 2200 10 500 0.88 0.66 0.325 0.065 0.01 150x60x48 AM-LD432243
LD430850 500/86 800 16.3 1330 0.81 0.32 0.325 0.065 0.01 150x60x48 AM-LD430850
LD431050 500/86 1000 16.3 1330 0.81 0.32 0.325 0.065 0.01 150x60x48 AM-LD431050
LD431250 500/86 1200 16.3 1330 0.81 0.32 0.325 0.065 0.01 150x60x48 AM-LD431250
LD431450 500/86 1400 16.3 1330 0.81 0.32 0.325 0.065 0.01 150x60x48 AM-LD431450
LD431650 500/86 1600 16.3 1330 0.81 0.32 0.325 0.065 0.01 150x60x48 AM-LD431650
LD431850 500/84 1800 16.3 1330 0.916 0.28 0.325 0.065 0.01 150x60x48 AM-LD431850

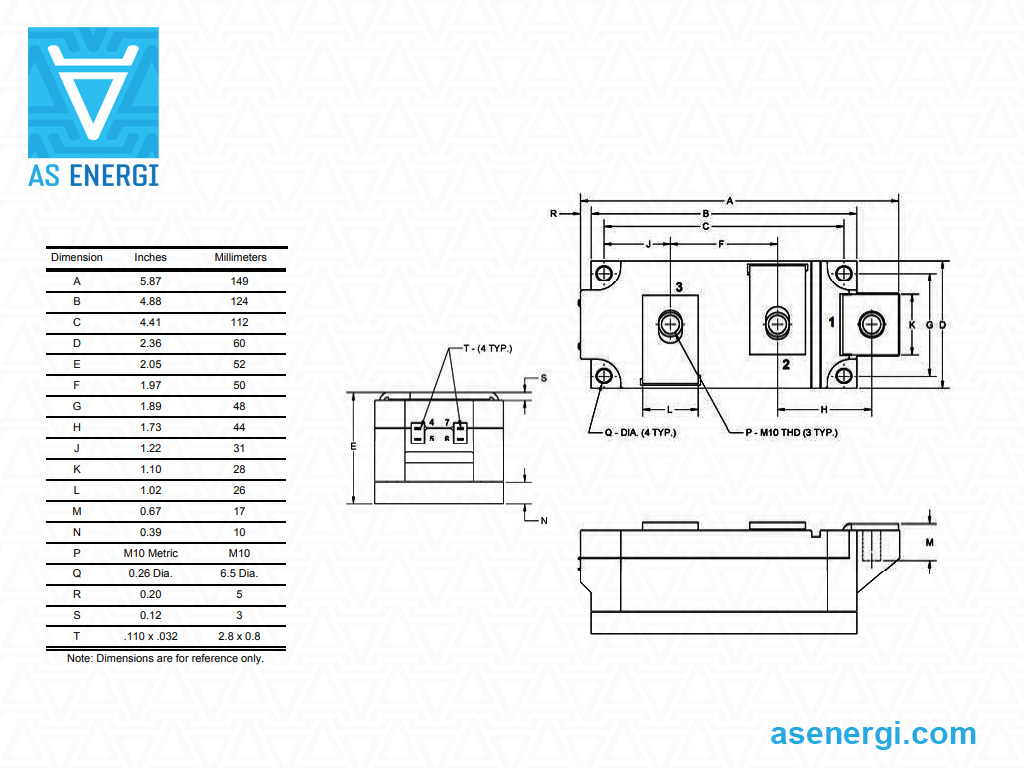

LDR31650 500/85 1600 15.5 1200 0.85 0.4 0.325 0.065 0.01 149x60x48 AM-LDR31650
LDR31850 500/85 1800 15.5 1200 0.85 0.4 0.325 0.065 0.01 149x60x48 AM-LDR31850
PD432006 600/81 2000 26.9 3620 0.869 0.237 0.029 0.058 0.009 198x102x68 AM-PD432006
PD432206 600/81 2200 26.9 3620 0.869 0.237 0.029 0.058 0.009 198x102x68 AM-PD432206
PD432406 600/81 2400 26.9 3620 0.869 0.237 0.029 0.058 0.009 198x102x68 AM-PD432406
PD431207 700/82 1200 36.5 6660 0.703 0.184 0.029 0.058 0.009 198x102x68 AM-PD431207
PD431407 700/82 1400 36.5 6660 0.703 0.184 0.029 0.058 0.009 198x102x68 AM-PD431407
PD431607 700/82 1600 36.5 6660 0.703 0.184 0.029 0.058 0.009 198x102x68 AM-PD431607
PD431807 700/82 1800 36.5 6660 0.703 0.184 0.029 0.058 0.009 198x102x68 AM-PD431807
AC Switch Thyristor Modules
PA431606 600/81 1600 26.9 3620 0.869 0.237 0.029 0.058 0.009 198x102x68 AM-PA431606
PA431806 600/81 1800 26.9 3620 0.869 0.237 0.029 0.058 0.009 198x102x68 AM-PA431806
PA432006 600/81 2000 26.9 3620 0.869 0.237 0.029 0.058 0.009 198x102x68 AM-PA432006
PA432206 600/81 2200 26.9 3620 0.869 0.237 0.029 0.058 0.009 198x102x68 AM-PA432206
PA432406 600/81 2400 26.9 3620 0.869 0.237 0.029 0.058 0.009 198x102x68 AM-PA432406
PA431207 700/82 1200 36.5 6660 0.703 0.184 0.029 0.058 0.009 198x102x68 AM-PA431207
PA431407 700/82 1400 36.5 6660 0.703 0.184 0.029 0.058 0.009 198x102x68 AM-PA431407
PA431607 700/82 1600 36.5 6660 0.703 0.184 0.029 0.058 0.009 198x102x68 AM-PA431607
PA431807 700/82 1800 36.5 6660 0.703 0.184 0.029 0.058 0.009 198x102x68 AM-PA431807
Fast Thyristor Modules
LS461821C0 210/86 1800 5.76 1.66 1.81 1.03 0.0781 - 0.02 92x50x52 AM-LS461821C0

Guide de numérotation des pièces pour les modules thyristor:

A M – CD4 1 14 99 C
A – brand AS ENERGITM
M – Groupe de produits: Module.
CD4 – Type d'emballage.
3 – Modules thyristor.
14 – Classe de tension VRRM / 100.
99 – Code IF(AV), Amp.
C – Identifiant de suffixe: Aucun, B, C ou D

Recommandations pour le montage des modules de puissance

Spécifications du dissipateur et de la surface, préparation

Afin d'assurer un bon contact thermique et d'obtenir les valeurs de résistance de contact thermique spécifiées dans les fiches techniques, la surface de contact du dissipateur thermique doit être propre et exempte de particules de poussière. Il est utile de nettoyer la surface de montage du dissipateur thermique avec des lingettes et un nettoyant à base d'alcool, par exemple de l'isopropanol, juste avant le processus de montage. Les spécifications mécaniques suivantes doivent être respectées:
– L'irrégularité de la zone de montage du dissipateur thermique doit être ≤ 50μm par 100 mm.
– Rugosité Rz: < 10 μm
– Pas d'étapes > 10 μm

Spécification de la surface du dissipateur thermique

Application de la pâte thermique

Il est recommandé d'utiliser l'impression au pochoir pour appliquer le matériau d'interface thermique. Il est recommandé d'utiliser une épaisseur de pâte thermique comprise entre 50 μm et 100 μm. L'application de pâte thermique à l'aide d'un rouleau n'est pas recommandée pour la production de masse, car la reproductibilité d'une épaisseur de pâte thermique optimisée ne peut être garantie.

Couple de montage sur le dissipateur thermique MS

Pour fixer les modules de puissance, il est fortement recommandé d'utiliser des vis en acier en combinaison avec des rondelles appropriées et des rondelles à ressort ou des vis combinées. Les valeurs de couple spécifiées dans la fiche technique doivent être respectées.

Un couple de pré-serrage et un resserrage à la valeur de couple donnée sont recommandés. Pour le vissage, la vitesse doit être limitée et une limitation souple du couple est recommandée pour éviter les pics de couple qui peuvent se produire avec les tournevis pneumatiques.

Exemple d'ordre de montage

Les vis doivent être serrées en diagonale avec un couple égal en plusieurs étapes jusqu'à ce que la valeur de couple spécifiée MS soit atteinte.
