AS ENERGIModules de Diodes à Thyristors Powerex Remplacement
Modules Thyristor-Diode et Diode-Thyristor sont de conception monolithique avec une double topologie de semi-conducteurs (thyristor-diode et diode-thyristor). Utilisés dans les circuits CC et CA avec des charges allant jusqu'à 700A et des tensions de crête inverse jusqu'à 4000V.
Modules Thyristor-Diode AM-CD, AM-ND, AM-LD, AM-PD AS ENERGITM est un remplaçant, équivalent et dispositif semi-conducteur alternatif pour les modules thyristor-diode/diode-thyristor Powerex.
Les modules thyristor-diode sont logés dans un boîtier industriel standard, ce qui facilite l'intégration de l'appareil dans l'équipement existant.
Les modules sont conçus et assemblés avec un contact de pression de haute fiabilité, répondant aux exigences spécifiques des applications optimisées en termes de coût et de performance.
Les modules Thyristor-Diode sont utilisés dans divers équipements de puissance - unités d'alimentation et de commande, entraînements électriques, régulateurs de puissance, régulateurs de courant alternatif, convertisseurs, contrôleurs de fours à réverbère ou de processus chimiques, équipements de soudage, et comme redresseurs pour convertisseurs de courant alternatif.
Nos modules de puissance sont proposés en topologies à deux dispositifs pour presque toutes les applications de contrôle de phase ou de redressement.
Notre entreprise fournit une garantie de qualité pour les modules thyristor / diode de 2 ans à compter de la date d'achat. Lors de la fourniture de modules thyristor / diode, nous fournissons, si nécessaire, un passeport technique et un certificat de conformité.
Le prix final des modules thyristor / diode dépend de la classe, de la quantité, des conditions de livraison, du fabricant, du pays d'origine et du mode de paiement.
Pour toute question concernant l'acquisition de Thyristors, Diodes et Modules de puissance, envoyez une demande par courrier électronique à l'adresse suivante:
Et nous vous fournirons une offre commerciale pour la livraison.
Pour un grand nombre de personnes, nous fournirons un prix individuel!!!
Nous sommes disposés à fabriquer des produits dans nos installations de production en fonction de vos demandes et de vos tâches techniques.
Galerie de photos
Galerie de photos montre de nombreux dispositifs à semi-conducteurs, puces à semi-conducteurs et SCR produits par AS ENERGITM, exemples de rapports d'essais.
Spécifications générales des Modules de Diodes Thyristors Powerex et Remplaçants
| Type | IF(AV)M (TC) |
V RRM V DRM |
IFSM | I 2t | V T0 | r T | R th(jc) par module |
R th(jc) par jonction |
R th(cs) par module |

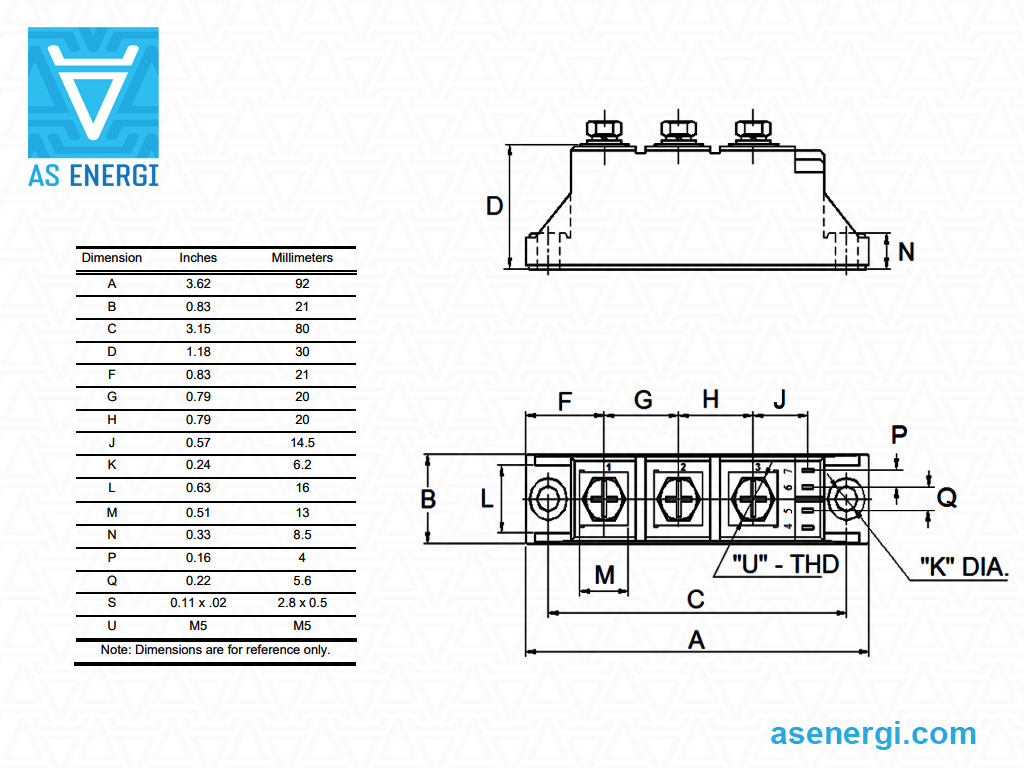

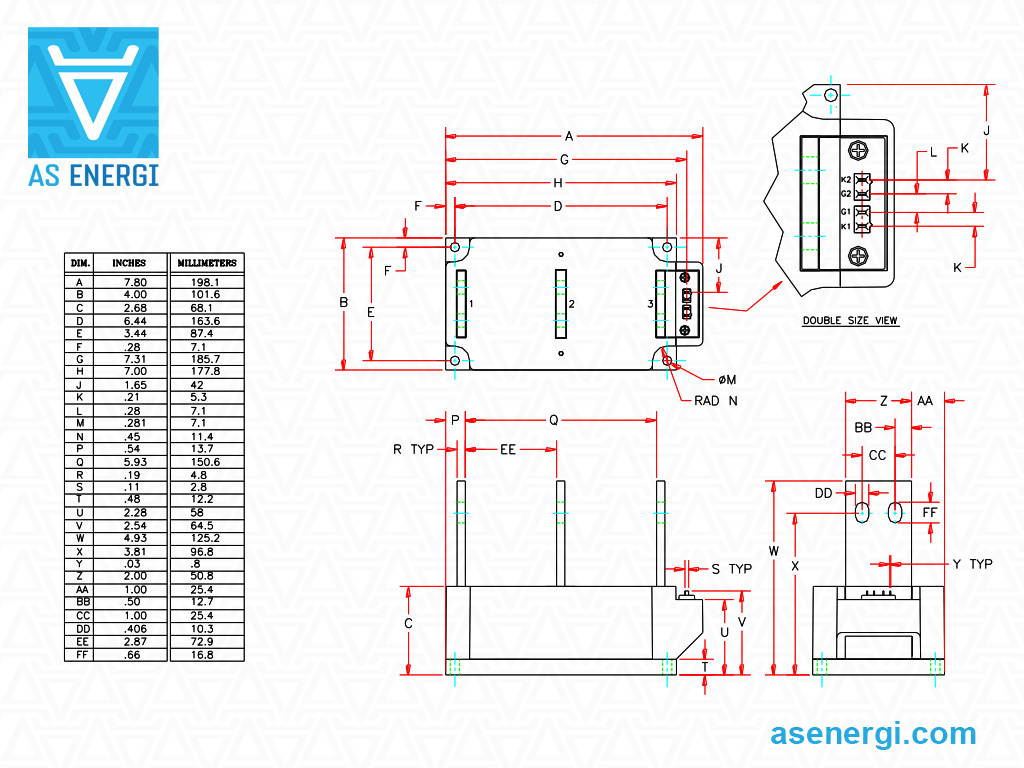

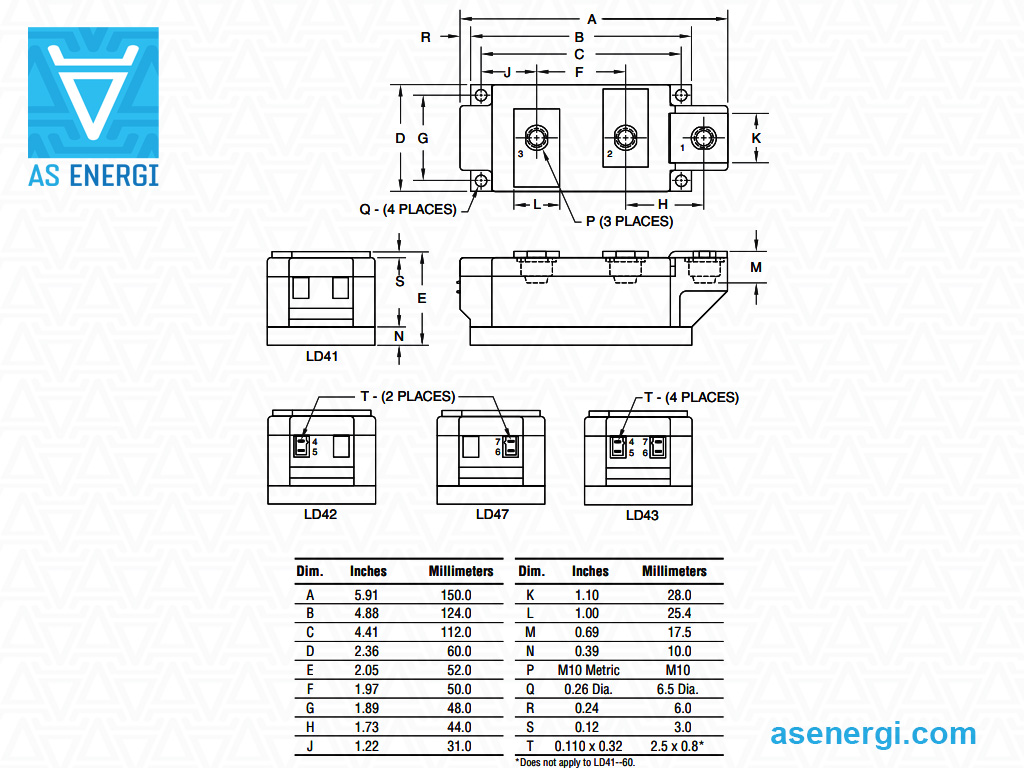

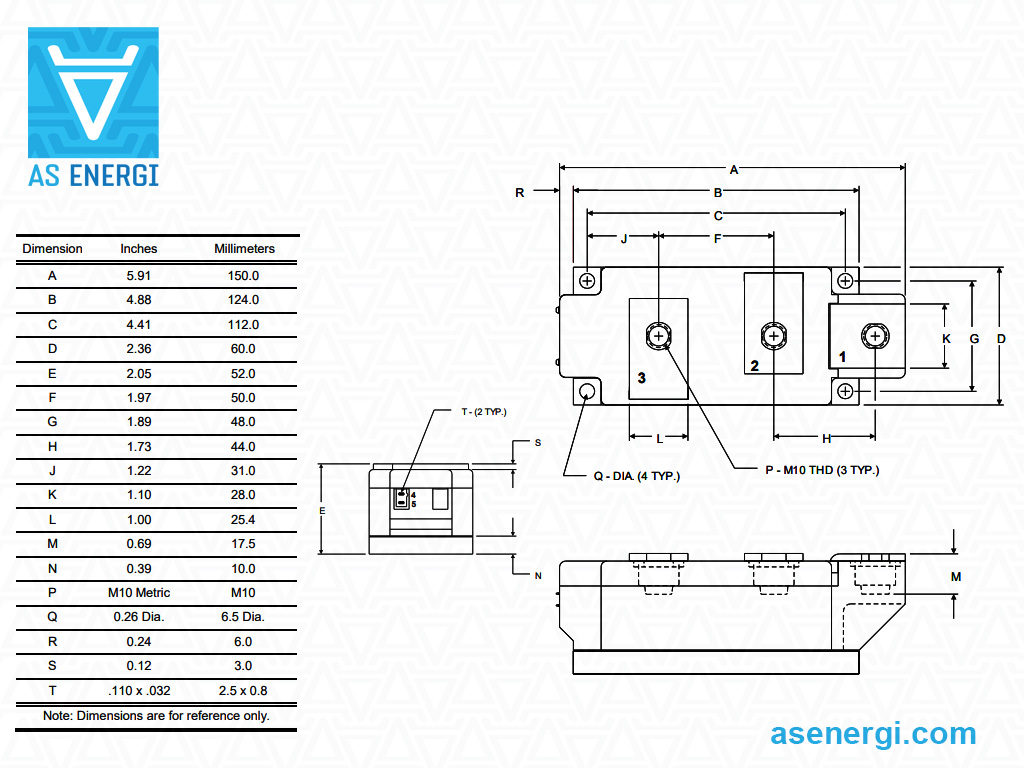

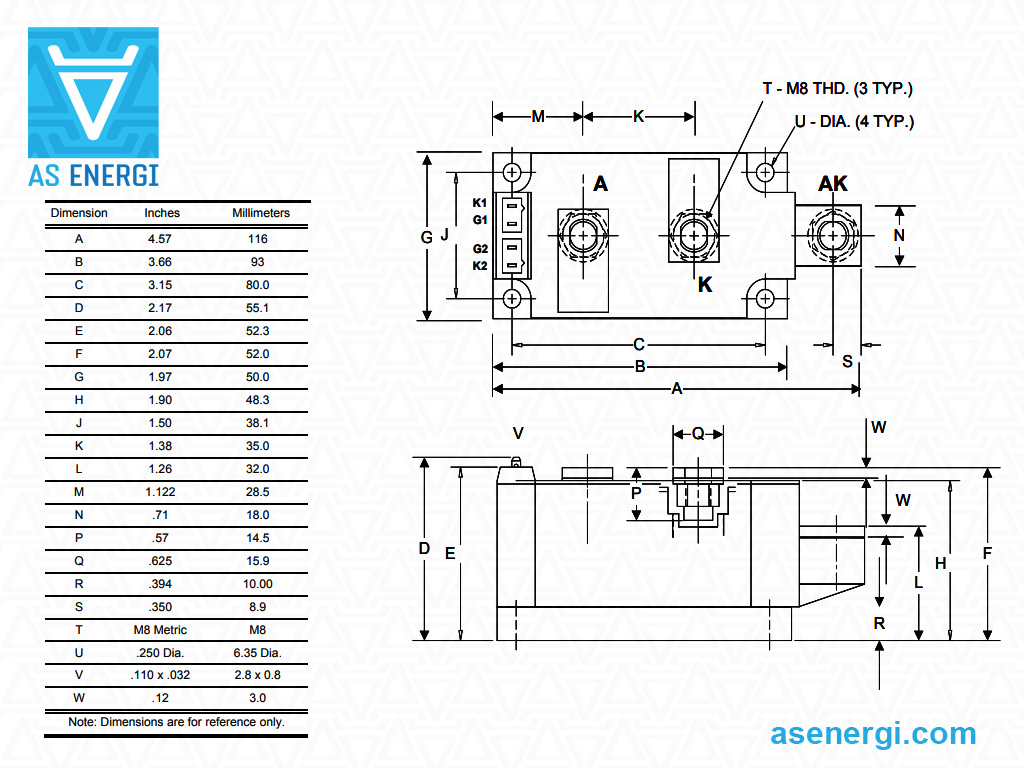

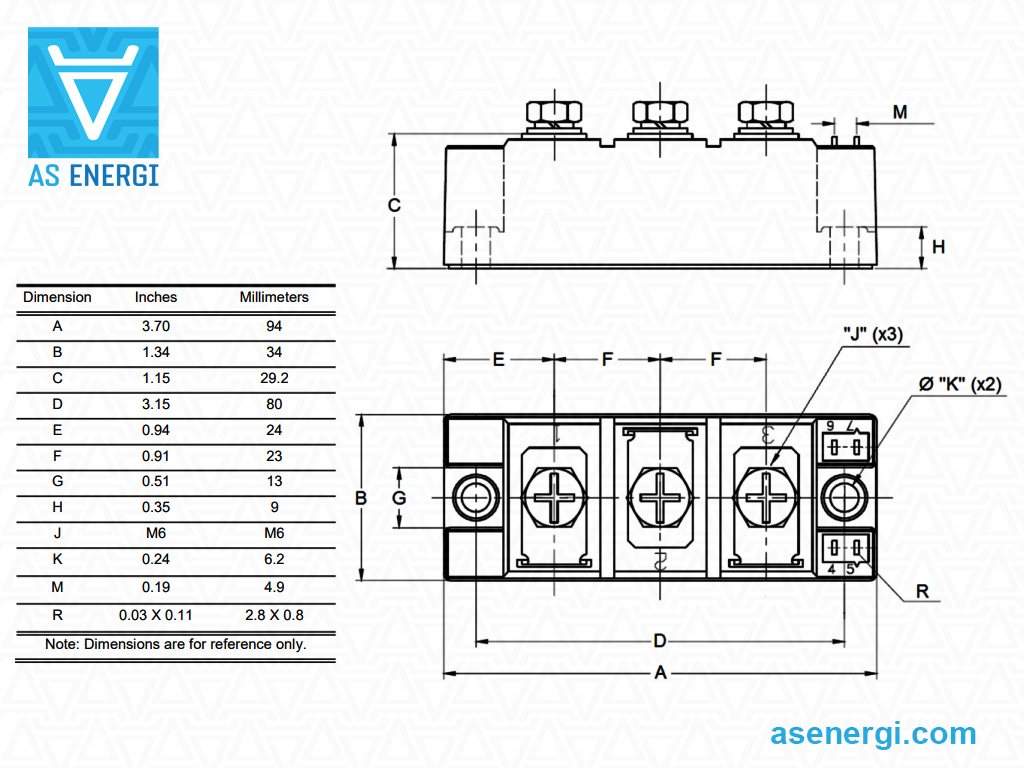

Dimensions L×B×H | Remplacement AS ENERGITM |
Fiche technique |
| A | V | kA | kA 2·s | V | mΩ | °C/W | °C/W | °C/W | mm | |||
| Modules de diodes thyristors | ||||||||||||
| CD420890C | 90 (85) | 800 | 2.00 | 20 | 0.8 | 3.01 | - | 0.28 | 0.15 | 92x21x30 | AM-CD420890C |  |
| CD421090C | 90 (85) | 1000 | 2.00 | 20 | 0.8 | 3.01 | - | 0.28 | 0.15 | 92x21x30 | AM-CD421090C | |
| CD421290C | 90 (85) | 1200 | 2.00 | 20 | 0.8 | 3.01 | - | 0.28 | 0.15 | 92x21x30 | AM-CD421290C | |
| CD421490C | 90 (85) | 1400 | 2.00 | 20 | 0.8 | 3.01 | - | 0.28 | 0.15 | 92x21x30 | AM-CD421490C | |
| CD421690C | 90 (85) | 1600 | 2.00 | 20 | 0.8 | 3.01 | - | 0.28 | 0.15 | 92x21x30 | AM-CD421690C | |
| CD421890C | 90 (85) | 1800 | 2.00 | 20 | 0.8 | 3.01 | - | 0.28 | 0.15 | 92x21x30 | AM-CD421890C | |
| CD620815C | 150 (86) | 800 | 5.40 | 146 | 0.8 | 1.69 | - | 0.17 | 0.08 | 94x34x29 | AM-CD620815C | |
| CD621015C | 150 (86) | 1000 | 5.40 | 146 | 0.8 | 1.69 | - | 0.17 | 0.08 | 94x34x29 | AM-CD621015C | |
| CD621215C | 150 (86) | 1200 | 5.40 | 146 | 0.8 | 1.69 | - | 0.17 | 0.08 | 94x34x29 | AM-CD621215C | |
| CD621415C | 150 (86) | 1400 | 5.40 | 146 | 0.8 | 1.69 | - | 0.17 | 0.08 | 94x34x29 | AM-CD621415C | |
| CD621615C | 150 (86) | 1600 | 5.40 | 146 | 0.8 | 1.69 | - | 0.17 | 0.08 | 94x34x29 | AM-CD621615C | |
| CD621815C | 150 (86) | 1800 | 5.40 | 146 | 0.8 | 1.69 | - | 0.17 | 0.08 | 94x34x29 | AM-CD621815C | |
| CD622015C | 150 (83) | 2000 | 4.50 | 103 | 1.1 | 1.96 | - | 0.17 | 0.08 | 94x34x29 | AM-CD622015C | |
| CD622215C | 150 (83) | 2200 | 4.50 | 103 | 1.1 | 1.96 | - | 0.17 | 0.08 | 94x34x29 | AM-CD622215C | |
| CD622415C | 150 (83) | 2400 | 4.50 | 103 | 1.1 | 1.96 | - | 0.17 | 0.08 | 94x34x29 | AM-CD622415C | |
| CD622515C | 150 (83) | 2500 | 4.50 | 103 | 1.1 | 1.96 | - | 0.17 | 0.08 | 94x34x29 | AM-CD622515C | |
| ND420821 | 210 (92) | 800 | 8.8 | 320 | 0.813 | 0.81 | 0.07 | 0.14 | 0.03 | 116x50x55 | AM-ND420821 | |
| ND421021 | 210 (92) | 1000 | 8.8 | 320 | 0.813 | 0.81 | 0.07 | 0.14 | 0.03 | 116x50x55 | AM-ND421021 | |
| ND421221 | 210 (92) | 1200 | 8.8 | 320 | 0.813 | 0.81 | 0.07 | 0.14 | 0.03 | 116x50x55 | AM-ND421221 | |
| ND421421 | 210 (92) | 1400 | 8.8 | 320 | 0.813 | 0.81 | 0.07 | 0.14 | 0.03 | 116x50x55 | AM-ND421421 | |
| ND421621 | 210 (92) | 1600 | 8.8 | 320 | 0.813 | 0.81 | 0.07 | 0.14 | 0.03 | 116x50x55 | AM-ND421621 | |
| ND421821 | 210 (92) | 1800 | 8.8 | 320 | 0.813 | 0.81 | 0.07 | 0.14 | 0.03 | 116x50x55 | AM-ND421821 | |
| ND422021 | 210 (92) | 2000 | 8.8 | 320 | 0.813 | 0.81 | 0.07 | 0.14 | 0.03 | 116x50x55 | AM-ND422021 | |
| ND420625 | 250 (89) | 600 | 8.8 | 320 | 0.819 | 0.589 | 0.07 | 0.14 | 0.03 | 116x50x55 | AM-ND420625 | |
| ND420825 | 250 (89) | 800 | 8.8 | 320 | 0.819 | 0.589 | 0.07 | 0.14 | 0.03 | 116x50x55 | AM-ND420825 | |
| ND421025 | 250 (89) | 1000 | 8.8 | 320 | 0.819 | 0.589 | 0.07 | 0.14 | 0.03 | 116x50x55 | AM-ND421025 | |
| ND421225 | 250 (89) | 1200 | 8.8 | 320 | 0.819 | 0.589 | 0.07 | 0.14 | 0.03 | 116x50x55 | AM-ND421225 | |
| ND421425 | 250 (89) | 1400 | 8.8 | 320 | 0.819 | 0.589 | 0.07 | 0.14 | 0.03 | 116x50x55 | AM-ND421425 | |
| ND421625 | 250 (89) | 1600 | 8.8 | 320 | 0.819 | 0.589 | 0.07 | 0.14 | 0.03 | 116x50x55 | AM-ND421625 | |
| ND421825 | 250 (84) | 1800 | 8.8 | 320 | 0.877 | 0.731 | 0.07 | 0.14 | 0.03 | 116x50x55 | AM-ND421825 | |
| LD824024 | 240/74 | 4000 | 7.525 | 236 | 1.563 | 2.141 | 0.0325 | 0.065 | 0.01 | 150x60x48 | AM-LD824024 | |
| LD823824 | 240/74 | 3800 | 7.525 | 236 | 1.563 | 2.141 | 0.0325 | 0.065 | 0.01 | 150x60x48 | AM-LD823824 | |
| LD823624 | 240/74 | 3600 | 7.525 | 236 | 1.563 | 2.141 | 0.0325 | 0.065 | 0.01 | 150x60x48 | AM-LD823624 | |
| NDR21634 | 340/85 | 1600 | 9 | 335 | 0.75 | 0.5 | 0.055 | 0.11 | 0.02 | 115x50x52 | AM-NDR21634 | |
| NDR21834 | 340/85 | 1800 | 9 | 335 | 0.75 | 0.5 | 0.055 | 0.11 | 0.02 | 115x50x52 | AM-NDR21834 | |
| LD421843 | 430/80 | 1800 | 10 | 500 | 0.88 | 0.66 | 0.0325 | 0.065 | 0.01 | 150x60x48 | AM-LD421843 | |
| LD422043 | 430/80 | 2000 | 10 | 500 | 0.88 | 0.66 | 0.0325 | 0.065 | 0.01 | 150x60x48 | AM-LD422043 | |
| LD422243 | 430/80 | 2200 | 10 | 500 | 0.88 | 0.66 | 0.0325 | 0.065 | 0.01 | 150x60x48 | AM-LD422243 | |
| LD420850 | 500 (86) | 800 | 16.3 | 1330 | 0.81 | 0.32 | 0.0325 | 0.065 | 0.01 | 150x60x48 | AM-LD420850 | |
| LD421050 | 500 (86) | 1000 | 16.3 | 1330 | 0.81 | 0.32 | 0.0325 | 0.065 | 0.01 | 150x60x48 | AM-LD421050 | |
| LD421250 | 500 (86) | 1200 | 16.3 | 1330 | 0.81 | 0.32 | 0.0325 | 0.065 | 0.01 | 150x60x48 | AM-LD421250 | |
| LD421450 | 500 (86) | 1400 | 16.3 | 1330 | 0.81 | 0.32 | 0.0325 | 0.065 | 0.01 | 150x60x48 | AM-LD421450 | |
| LD421650 | 500 (86) | 1600 | 16.3 | 1330 | 0.81 | 0.32 | 0.0325 | 0.065 | 0.01 | 150x60x48 | AM-LD421650 | |
| PD422006 | 600 (81) | 2000 | 26.9 | 3618 | 0.869 | 0.237 | 0.029 | 0.058 | 0.009 | 198x102x68 | AM-PD422006 | |
| PD422206 | 600 (81) | 2200 | 26.9 | 3618 | 0.869 | 0.237 | 0.029 | 0.058 | 0.009 | 198x102x68 | AM-PD422206 | |
| PD422406 | 600 (81) | 2400 | 26.9 | 3618 | 0.869 | 0.237 | 0.029 | 0.058 | 0.009 | 198x102x68 | AM-PD422406 | |
| PD421207 | 700 (82) | 1200 | 36.5 | 6660 | 0.703 | 0.184 | 0.029 | 0.058 | 0.009 | 198x102x68 | AM-PD421207 | |
| PD421407 | 700 (82) | 1400 | 36.5 | 6660 | 0.703 | 0.184 | 0.029 | 0.058 | 0.009 | 198x102x68 | AM-PD421407 | |
| PD421607 | 700 (82) | 1600 | 36.5 | 6660 | 0.703 | 0.184 | 0.029 | 0.058 | 0.009 | 198x102x68 | AM-PD421607 | |
| PD421807 | 700 (82) | 1800 | 36.5 | 6660 | 0.703 | 0.184 | 0.029 | 0.058 | 0.009 | 198x102x68 | AM-PD421807 | |
| Diode Thyristor Modules | ||||||||||||
| CD470890C | 90 (85) | 800 | 2.00 | 20 | 0.8 | 3.01 | - | 0.28 | 0.15 | 92x21x30 | AM-CD470890C | |
| CD471090C | 90 (85) | 1000 | 2.00 | 20 | 0.8 | 3.01 | - | 0.28 | 0.15 | 92x21x30 | AM-CD471090C | |
| CD471290C | 90 (85) | 1200 | 2.00 | 20 | 0.8 | 3.01 | - | 0.28 | 0.15 | 92x21x30 | AM-CD471290C | |
| CD471490C | 90 (85) | 1400 | 2.00 | 20 | 0.8 | 3.01 | - | 0.28 | 0.15 | 92x21x30 | AM-CD471490C | |
| CD471690C | 90 (85) | 1600 | 2.00 | 20 | 0.8 | 3.01 | - | 0.28 | 0.15 | 92x21x30 | AM-CD471690C | |
| CD471890C | 90 (85) | 1800 | 2.00 | 20 | 0.8 | 3.01 | - | 0.28 | 0.15 | 92x21x30 | AM-CD471890C | |
| CD670815C | 150 (86) | 800 | 5.40 | 146 | 0.8 | 1.69 | - | 0.17 | 0.08 | 94x34x29 | AM-CD670815C | |
| CD671015C | 150 (86) | 1000 | 5.40 | 146 | 0.8 | 1.69 | - | 0.17 | 0.08 | 94x34x29 | AM-CD671015C | |
| CD671215C | 150 (86) | 1200 | 5.40 | 146 | 0.8 | 1.69 | - | 0.17 | 0.08 | 94x34x29 | AM-CD671215C | |
| CD671415C | 150 (86) | 1400 | 5.40 | 146 | 0.8 | 1.69 | - | 0.17 | 0.08 | 94x34x29 | AM-CD671415C | |
| CD671615C | 150 (86) | 1600 | 5.40 | 146 | 0.8 | 1.69 | - | 0.17 | 0.08 | 94x34x29 | AM-CD671615C | |
| CD671815C | 150 (86) | 1800 | 5.40 | 146 | 0.8 | 1.69 | - | 0.17 | 0.08 | 94x34x29 | AM-CD671815C | |
| CD672015C | 150 (83) | 2000 | 4.50 | 103 | 0.8 | 1.96 | - | 0.17 | 0.08 | 94x34x29 | AM-CD672015C | |
| CD672215C | 150 (83) | 2200 | 4.50 | 103 | 0.8 | 1.96 | - | 0.17 | 0.08 | 94x34x29 | AM-CD672215C | |
| CD672415C | 150 (83) | 2400 | 4.50 | 103 | 0.8 | 1.96 | - | 0.17 | 0.08 | 94x34x29 | AM-CD672415C | |
| CD672515C | 150 (83) | 2500 | 4.50 | 103 | 0.8 | 1.96 | - | 0.17 | 0.08 | 94x34x29 | AM-CD672515C | |
| ND470625 | 250 (89) | 600 | 8.8 | 320 | 0.819 | 0.589 | 0.07 | 0.14 | 0.03 | 116x50x55 | AM-ND470625 | |
| ND470825 | 250 (89) | 800 | 8.8 | 320 | 0.819 | 0.589 | 0.07 | 0.14 | 0.03 | 116x50x55 | AM-ND470825 | |
| ND471025 | 250 (89) | 1000 | 8.8 | 320 | 0.819 | 0.589 | 0.07 | 0.14 | 0.03 | 116x50x55 | AM-ND471025 | |
| ND471225 | 250 (89) | 1200 | 8.8 | 320 | 0.819 | 0.589 | 0.07 | 0.14 | 0.03 | 116x50x55 | AM-ND471225 | |
| ND471425 | 250 (89) | 1400 | 8.8 | 320 | 0.819 | 0.589 | 0.07 | 0.14 | 0.03 | 116x50x55 | AM-ND471425 | |
| ND471625 | 250 (89) | 1600 | 8.8 | 320 | 0.819 | 0.589 | 0.07 | 0.14 | 0.03 | 116x50x55 | AM-ND471625 | |
| ND471825 | 250 (84) | 1800 | 8.8 | 320 | 0.819 | 0.731 | 0.07 | 0.14 | 0.03 | 116x50x55 | AM-ND471825 | |
| LD470650 | 500 (86) | 600 | 16.3 | 1330 | 0.81 | 0.32 | 0.0325 | 0.065 | 0.01 | 150x60x48 | AM-LD470650 | |
| LD470850 | 500 (86) | 800 | 16.3 | 1330 | 0.81 | 0.32 | 0.0325 | 0.065 | 0.01 | 150x60x48 | AM-LD470850 | |
| LD471050 | 500 (86) | 1000 | 16.3 | 1330 | 0.81 | 0.32 | 0.0325 | 0.065 | 0.01 | 150x60x48 | AM-LD471050 | |
| LD471250 | 500 (86) | 1200 | 16.3 | 1330 | 0.81 | 0.32 | 0.0325 | 0.065 | 0.01 | 150x60x48 | AM-LD471250 | |
| LD471450 | 500 (86) | 1400 | 16.3 | 1330 | 0.81 | 0.32 | 0.0325 | 0.065 | 0.01 | 150x60x48 | AM-LD471450 | |
| LD471650 | 500 (86) | 1600 | 16.3 | 1330 | 0.81 | 0.32 | 0.0325 | 0.065 | 0.01 | 150x60x48 | AM-LD471650 | |
| PD472006 | 600 (81) | 2000 | 26.9 | 3618 | 0.869 | 0.237 | 0.029 | 0.058 | 0.009 | 198x102x68 | AM-PD472006 | |
| PD472206 | 600 (81) | 2200 | 26.9 | 3618 | 0.869 | 0.237 | 0.029 | 0.058 | 0.009 | 198x102x68 | AM-PD472206 | |
| PD472406 | 600 (81) | 2400 | 26.9 | 3618 | 0.869 | 0.237 | 0.029 | 0.058 | 0.009 | 198x102x68 | AM-PD472406 | |
| PD471207 | 700 (82) | 1200 | 36.5 | 6660 | 0.703 | 0.184 | 0.029 | 0.058 | 0.009 | 198x102x68 | AM-PD471207 | |
| PD471407 | 700 (82) | 1400 | 36.5 | 6660 | 0.703 | 0.184 | 0.029 | 0.058 | 0.009 | 198x102x68 | AM-PD471407 | |
| PD471607 | 700 (82) | 1600 | 36.5 | 6660 | 0.703 | 0.184 | 0.029 | 0.058 | 0.009 | 198x102x68 | AM-PD471607 | |
| PD471807 | 700 (82) | 1800 | 36.5 | 6660 | 0.703 | 0.184 | 0.029 | 0.058 | 0.009 | 198x102x68 | AM-PD471807 | |
Guide de Numérotation pour les Modules Thyristor-Diode :
| A | M | – | PD4 | 7 | 14 | 07 |
| A | – |  AS ENERGITM |
| M | – | Groupe de produit: Module. |
| PD4 | – | Type de boîtier. |
| 7 | – | Type de modules: 2 - Modules Thyristor Diode; 7 - Modules Diode Thyristor. |
| 14 | – | Classe de tension VRRM / 100. |
| 07 | – | Code IF(AV), Ampères. |
| C | – | Identifiant de suffixe: Aucun, B, C ou D |
Recommandations pour le montage des modules de puissance
Spécifications du dissipateur et de la surface, préparation
Afin d'assurer un bon contact thermique et d'obtenir les valeurs de résistance de contact thermique spécifiées dans les fiches techniques, la surface de contact du dissipateur thermique doit être propre et exempte de particules de poussière. Il est utile de nettoyer la surface de montage du dissipateur thermique avec des lingettes et un nettoyant à base d'alcool, par exemple de l'isopropanol, juste avant le processus de montage. Les spécifications mécaniques suivantes doivent être respectées:
– L'irrégularité de la zone de montage du dissipateur thermique doit être ≤ 50μm par 100 mm.
– Rugosité Rz: < 10 μm
– Pas d'étapes > 10 μm
Spécification de la surface du dissipateur thermique |
Application de la pâte thermique
Il est recommandé d'utiliser l'impression au pochoir pour appliquer le matériau d'interface thermique. Il est recommandé d'utiliser une épaisseur de pâte thermique comprise entre 50 μm et 100 μm. L'application de pâte thermique à l'aide d'un rouleau n'est pas recommandée pour la production de masse, car la reproductibilité d'une épaisseur de pâte thermique optimisée ne peut être garantie.
Couple de montage sur le dissipateur thermique MS
Pour fixer les modules de puissance, il est fortement recommandé d'utiliser des vis en acier en combinaison avec des rondelles appropriées et des rondelles à ressort ou des vis combinées. Les valeurs de couple spécifiées dans la fiche technique doivent être respectées.
Un couple de pré-serrage et un resserrage à la valeur de couple donnée sont recommandés. Pour le vissage, la vitesse doit être limitée et une limitation souple du couple est recommandée pour éviter les pics de couple qui peuvent se produire avec les tournevis pneumatiques.
Exemple d'ordre de montage |
Les vis doivent être serrées en diagonale avec un couple égal en plusieurs étapes jusqu'à ce que la valeur de couple spécifiée MS soit atteinte.
Pourquoi choisir AS ENERGITM
- Installations de production propres, y compris la production de puces en silicium pour semi-conducteurs
- Marque européenne - qualité à 100 %, prix avantageux, délais de production courts
- Plus de 20 ans d'expérience dans l'industrie des semi-conducteurs
- Des clients de plus de 50 pays nous font confiance
- 20000 articles dans la gamme de produits pour des courants de 10A à 15000A, des tensions de 100V à 9000V
- Nous produisons des analogues de produits d'autres fabricants
- Qualité certifiée garantie, période de garantie de fonctionnement - 2 ans
Garantie de qualité
Nos produits sont certifiés et correspondent aux normes internationales.
Notre société offre une garantie de qualité pour les produits de 2 ans.
Nous fournissons des certificats de conformité, des rapports de fiabilité, des fiches techniques et des passeports techniques à la demande du client.
Chaque produit est testé pour les principaux paramètres, et des rapports de test des paramètres pour chaque produit sont fournis.
