AS ENERGIModules de Diode de Redressement Simple Powerex Remplacement Powerex
Modules de diode simples sont conçus de manière monolithique avec une topologie unique de semi-conducteur (type diode simple). Utilisés dans les circuits DC et AC avec des charges allant jusqu'à 2500A et des tensions de pulsation inverse allant jusqu'à 5000V.
Caractéristiques : optimisés pour la fréquence de ligne ; faibles pertes en conduction ; haute tension inverse et grandes capacités de gestion de courant.

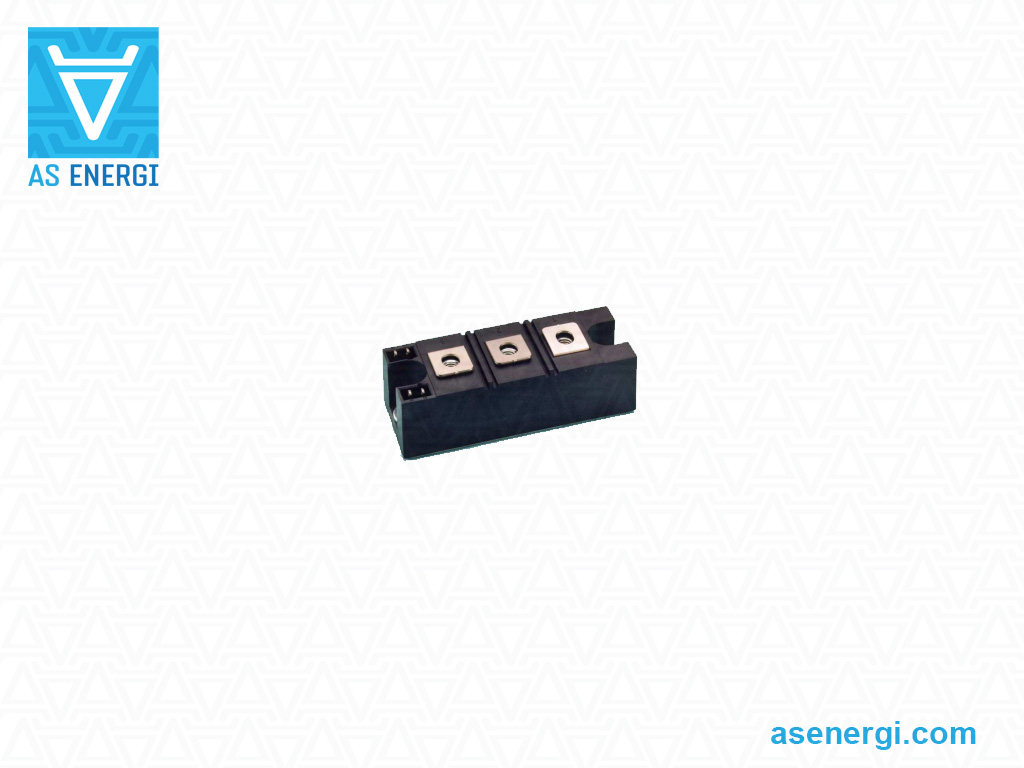

Modules de diode AM-CS, AM-NS, AM-LS et AM-PS AS ENERGITM sont des dispositifs semi-conducteurs de remplacement, analogues et alternatifs pour les modules de diode redresseuse simples Powerex.

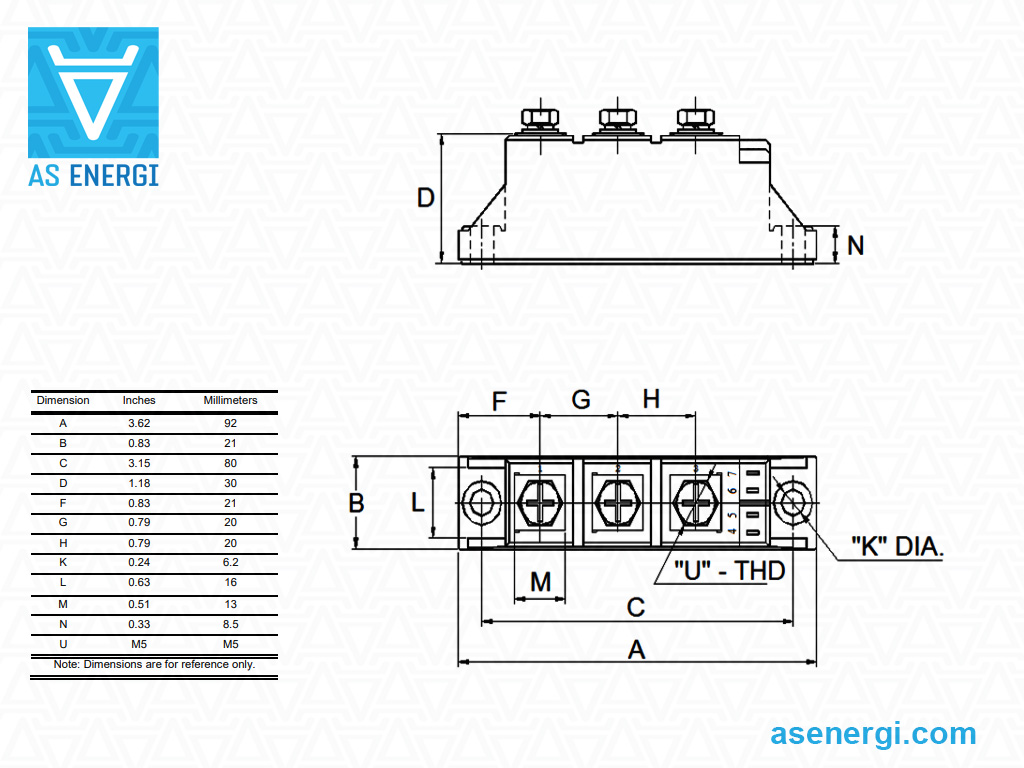

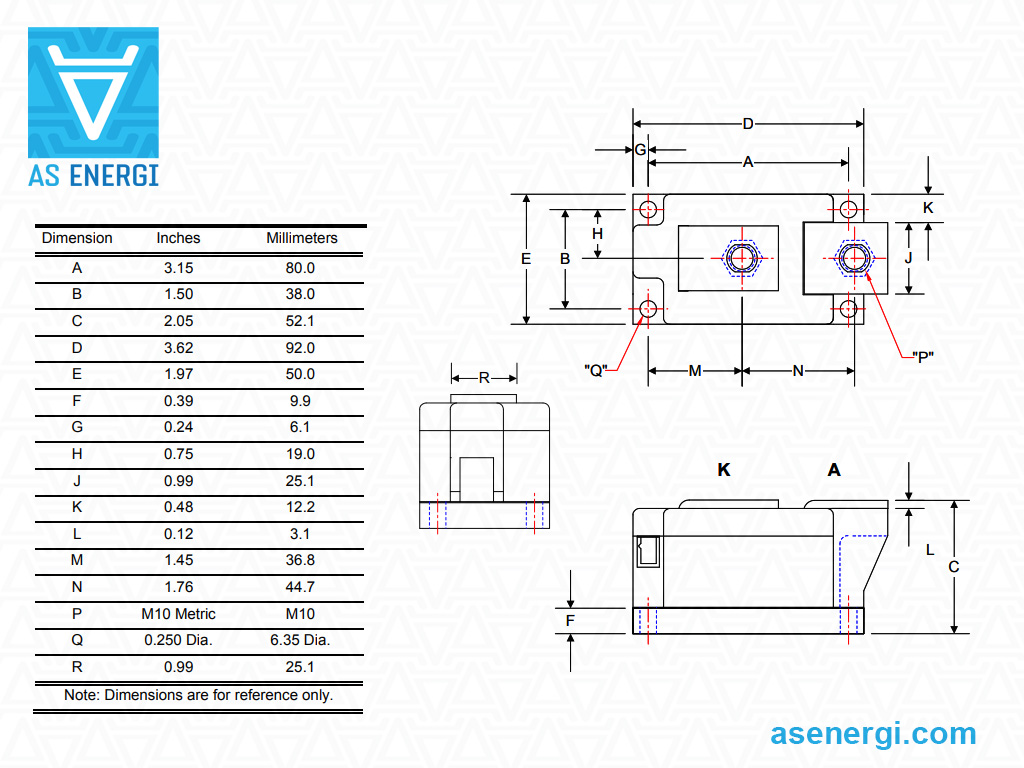

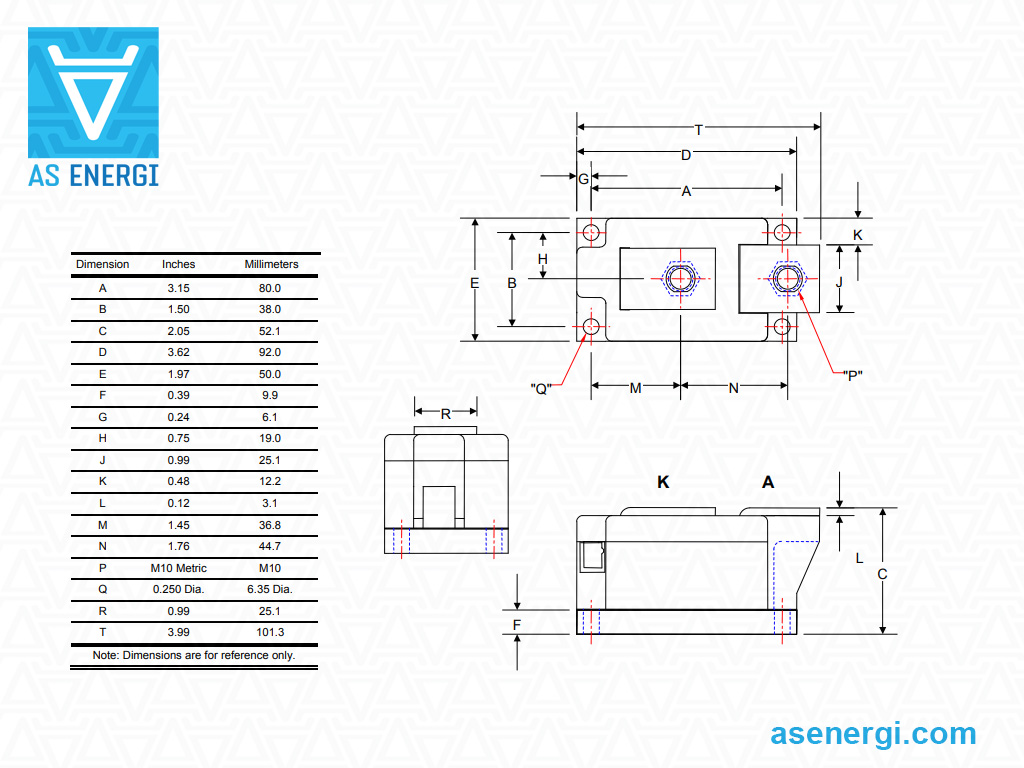

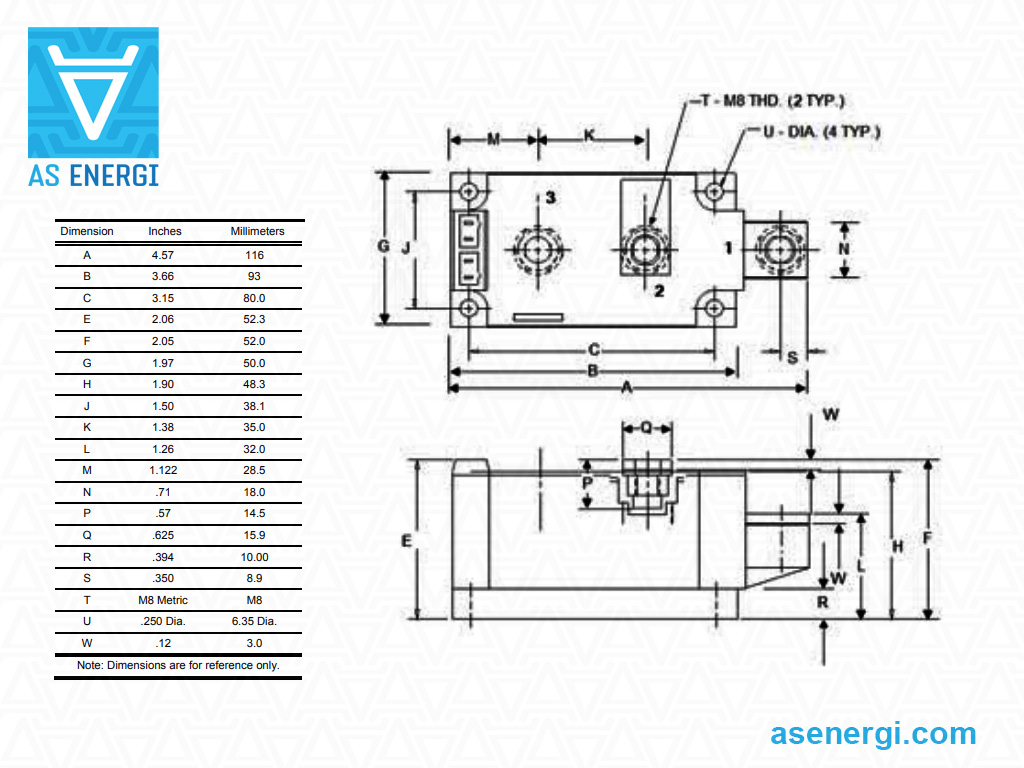

Les modules de diode sont logés dans un boîtier industriel standard, ce qui facilite l'intégration du dispositif dans les équipements existants.
Les modules sont conçus et assemblés avec un contact de pression haute fiabilité, ce qui répond aux exigences spécifiques des applications optimisées en termes de coûts et de performances.
Les modules de diode sont utilisés dans divers équipements électriques - unités d'alimentation et de commande, entraînements électriques, régulateurs de puissance, régulateurs AC, convertisseurs, contrôleurs de hauts fourneaux ou de processus chimiques, équipements de soudage, et comme redresseurs pour les convertisseurs AC.
Nos modules de puissance sont proposés dans plusieurs topologies de dispositifs simples et doubles pour presque toutes les applications de commande de phase ou de redresseur.
Notre entreprise offre une garantie de qualité pour les modules thyristor / diode de 2 ans à partir de la date d'achat. Lors de la fourniture de modules thyristor / diode, si nécessaire, nous fournissons un passeport technique et un certificat de conformité.
Le prix final des modules thyristor / diode dépend de la classe, de la quantité, des conditions de livraison, du fabricant, du pays d'origine et du mode de paiement.
Spécifications générales des Modules de Diodes de Redressement Simples Powerex et Remplaçants
| Type | IF(AV)M (TC) |
V RRM V DRM |
IFSM | I 2t | V T0 | r T | R th(jc) par module |
R th(jc) par jonction |
R th(cs) par module |

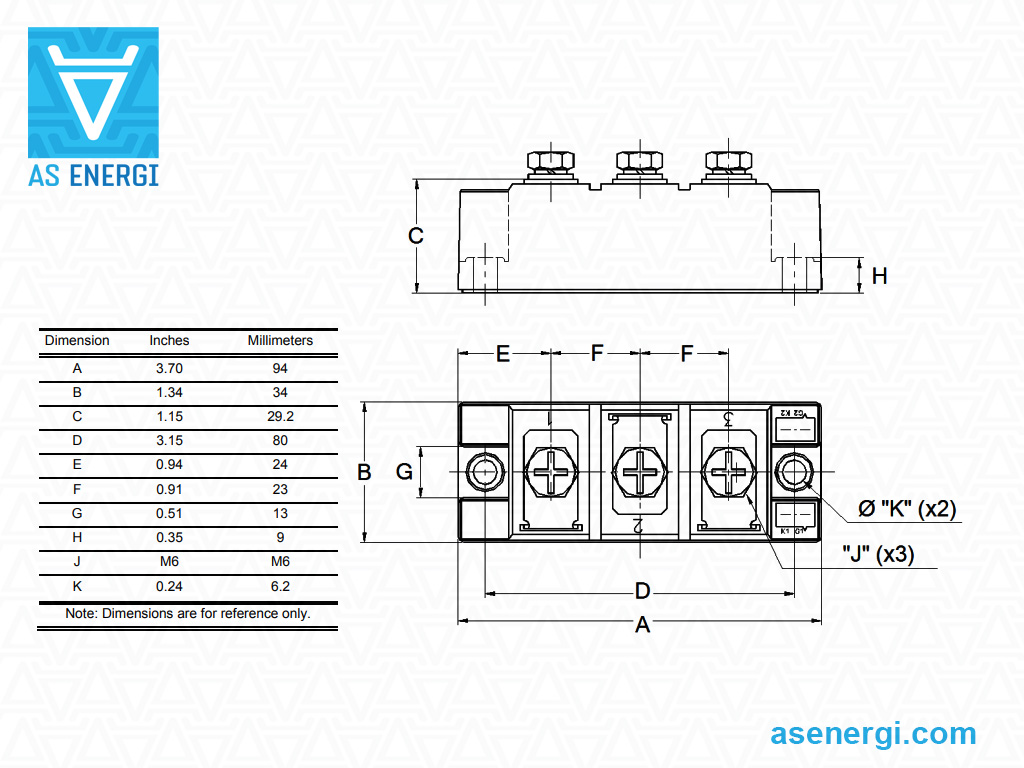

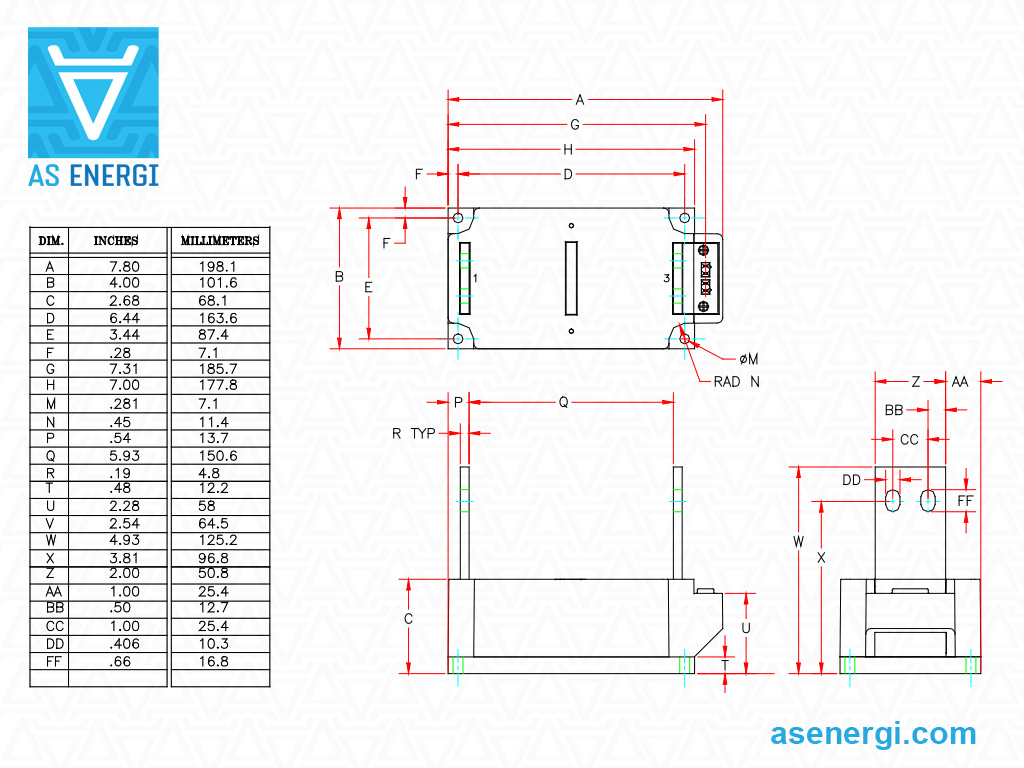

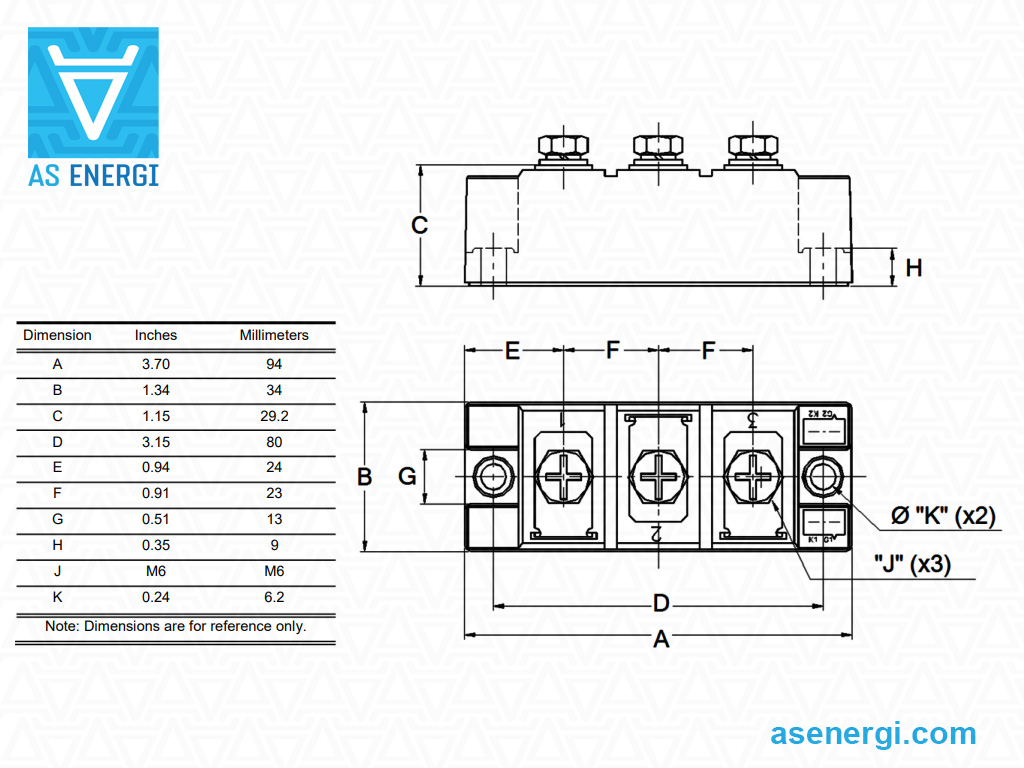

Dimensions L×B×H | Remplacement AS ENERGITM |
Fiche technique |
| A | V | kA | kA 2·s | V | mΩ | °C/W | °C/W | °C/W | mm | |||
| CS410899C | 100 (104) | 800 | 2.6 | 34.4 | 0.8 | 1.74 | - | 0.35 | 0.15 | 92x21x30 | AM-CS410899C |  |
| CS411099C | 100 (104) | 1000 | 2.6 | 34.4 | 0.8 | 1.74 | - | 0.35 | 0.15 | 92x21x30 | AM-CS411099C | |
| CS411299C | 100 (104) | 1200 | 2.6 | 34.4 | 0.8 | 1.74 | - | 0.35 | 0.15 | 92x21x30 | AM-CS411299C | |
| CS411499C | 100 (104) | 1400 | 2.6 | 34.4 | 0.8 | 1.74 | - | 0.35 | 0.15 | 92x21x30 | AM-CS411499C | |
| CS411699C | 100 (104) | 1600 | 2.6 | 34.4 | 0.8 | 1.74 | - | 0.35 | 0.15 | 92x21x30 | AM-CS411699C | |
| CS411899C | 100 (104) | 1800 | 2.6 | 34.4 | 0.8 | 1.74 | - | 0.35 | 0.15 | 92x21x30 | AM-CS411899C | |
| CS412099C | 100 (101) | 2000 | 2.6 | 34.4 | 0.85 | 1.88 | - | 0.35 | 0.15 | 92x21x30 | AM-CS412099C | |
| CS412299C | 100 (101) | 2200 | 2.6 | 34.4 | 0.85 | 1.88 | - | 0.35 | 0.15 | 92x21x30 | AM-CS412299C | |
| CS412499C | 100 (101) | 2400 | 2.6 | 34.4 | 0.85 | 1.88 | - | 0.35 | 0.15 | 92x21x30 | AM-CS412499C | |
| CS412599C | 100 (101) | 2500 | 2.6 | 34.4 | 0.85 | 1.88 | - | 0.35 | 0.15 | 92x21x30 | AM-CS412599C | |
| CZ610816C | 160 (99) | 800 | 6 | 184 | 0.8 | 1.35 | - | 0.23 | 0.08 | 94x34x29 | AM-CZ610816C | |
| CZ611016C | 160 (99) | 1000 | 6 | 184 | 0.8 | 1.35 | - | 0.23 | 0.08 | 94x34x29 | AM-CZ611016C | |
| CZ611216C | 160 (99) | 1200 | 6 | 184 | 0.8 | 1.35 | - | 0.23 | 0.08 | 94x34x29 | AM-CZ611216C | |
| CZ611416C | 160 (99) | 1400 | 6 | 184 | 0.8 | 1.35 | - | 0.23 | 0.08 | 94x34x29 | AM-CZ611416C | |
| CZ611616C | 160 (99) | 1600 | 6 | 184 | 0.8 | 1.35 | - | 0.23 | 0.08 | 94x34x29 | AM-CZ611616C | |
| CZ611816C | 160 (99) | 1800 | 6 | 184 | 0.8 | 1.35 | - | 0.23 | 0.08 | 94x34x29 | AM-CZ611816C | |
| CS610816C | 160 (99) | 800 | 6 | 184 | 0.8 | 1.35 | - | 0.23 | 0.08 | 94x34x29 | AM-CS610816C | |
| CS611016C | 160 (99) | 1000 | 6 | 184 | 0.8 | 1.35 | - | 0.23 | 0.08 | 94x34x29 | AM-CS611016C | |
| CS611216C | 160 (99) | 1200 | 6 | 184 | 0.8 | 1.35 | - | 0.23 | 0.08 | 94x34x29 | AM-CS611216C | |
| CS611416C | 160 (99) | 1400 | 6 | 184 | 0.8 | 1.35 | - | 0.23 | 0.08 | 94x34x29 | AM-CS611416C | |
| CS611616C | 160 (99) | 1600 | 6 | 184 | 0.8 | 1.35 | - | 0.23 | 0.08 | 94x34x29 | AM-CS611616C | |
| CS611816C | 160 (99) | 1800 | 6 | 184 | 0.8 | 1.35 | - | 0.23 | 0.08 | 94x34x29 | AM-CS611816C | |
| CS612016C | 160 (99) | 2000 | 6 | 184 | 0.85 | 1.45 | - | 0.23 | 0.08 | 94x34x29 | AM-CS612016C | |
| CS612216C | 160 (99) | 2200 | 6 | 184 | 0.85 | 1.45 | - | 0.23 | 0.08 | 94x34x29 | AM-CS612216C | |
| CS612416C | 160 (99) | 2400 | 6 | 184 | 0.85 | 1.45 | - | 0.23 | 0.08 | 94x34x29 | AM-CS612416C | |
| CS612516C | 160 (99) | 2500 | 6 | 184 | 0.85 | 1.45 | - | 0.23 | 0.08 | 94x34x29 | AM-CS612516C | |
| CS612616C | 160 (95) | 2600 | 5.2 | 140 | 0.9 | 1.35 | - | 0.23 | 0.08 | 94x34x29 | AM-CS612616C | |
| CS612816C | 160 (95) | 2800 | 5.2 | 140 | 0.9 | 1.35 | - | 0.23 | 0.08 | 94x34x29 | AM-CS612816C | |
| CS613016C | 160 (95) | 3000 | 5.2 | 140 | 0.9 | 1.35 | - | 0.23 | 0.08 | 94x34x29 | AM-CS613016C | |
| CS613216C | 160 (95) | 3200 | 5.2 | 140 | 0.9 | 1.35 | - | 0.23 | 0.08 | 94x34x29 | AM-CS613216C | |
| CS613416C | 160 (95) | 3400 | 5.2 | 140 | 0.9 | 1.35 | - | 0.23 | 0.08 | 94x34x29 | AM-CS613416C | |
| CS613616C | 160 (95) | 3600 | 5.2 | 140 | 0.9 | 1.35 | - | 0.23 | 0.08 | 94x34x29 | AM-CS613616C | |
| NS410626 | 260 (112) | 600 | 8 | 266 | 0.764 | 0.36 | 0.07 | 0.14 | 0.03 | 116x50x52 | AM-NS410626 | |
| NS410826 | 260 (112) | 800 | 8 | 266 | 0.764 | 0.36 | 0.07 | 0.14 | 0.03 | 116x50x52 | AM-NS410826 | |
| NS411026 | 260 (112) | 1000 | 8 | 266 | 0.764 | 0.36 | 0.07 | 0.14 | 0.03 | 116x50x52 | AM-NS411026 | |
| NS411226 | 260 (112) | 1200 | 8 | 266 | 0.764 | 0.36 | 0.07 | 0.14 | 0.03 | 116x50x52 | AM-NS411226 | |
| NS411426 | 260 (112) | 1400 | 8 | 266 | 0.764 | 0.36 | 0.07 | 0.14 | 0.03 | 116x50x52 | AM-NS411426 | |
| NS411626 | 260 (112) | 1600 | 8 | 266 | 0.764 | 0.36 | 0.07 | 0.14 | 0.03 | 116x50x52 | AM-NS411626 | |
| NS411826 | 260 (112) | 1800 | 8 | 266 | 0.764 | 0.36 | 0.07 | 0.14 | 0.03 | 116x50x52 | AM-NS411826 | |
| NS412026 | 260 (112) | 2000 | 8 | 266 | 0.764 | 0.36 | 0.07 | 0.14 | 0.03 | 116x50x52 | AM-NS412026 | |
| NS412226 | 260 (112) | 2200 | 8 | 266 | 0.764 | 0.36 | 0.07 | 0.14 | 0.03 | 116x50x52 | AM-NS412226 | |
| NS412426 | 260 (112) | 2400 | 8 | 266 | 0.764 | 0.36 | 0.07 | 0.14 | 0.03 | 116x50x52 | AM-NS412426 | |
| LS813245 | 450 (104) | 3200 | 10 | 500 | 0.85 | 0.55 | 0.065 | 0.065 | 0.02 | 92x50x52 | AM-LS813245 | |
| LS813445 | 450 (104) | 3400 | 10 | 500 | 0.85 | 0.55 | 0.065 | 0.065 | 0.02 | 92x50x52 | AM-LS813445 | |
| LS813645 | 450 (104) | 3600 | 10 | 500 | 0.85 | 0.55 | 0.065 | 0.065 | 0.02 | 92x50x52 | AM-LS813645 | |
| LS813845 | 450 (104) | 3800 | 10 | 500 | 0.85 | 0.55 | 0.065 | 0.065 | 0.02 | 92x50x52 | AM-LS813845 | |
| LS814045 | 450 (104) | 4000 | 10 | 500 | 0.85 | 0.55 | 0.065 | 0.065 | 0.02 | 92x50x52 | AM-LS814045 | |
| LS410860 | 600 (106) | 800 | 19 | 1805 | 0.747 | 0.243 | 0.065 | 0.065 | 0.02 | 101x50x52 | AM-LS410860 | |
| LS411060 | 600 (106) | 1000 | 19 | 1805 | 0.747 | 0.243 | 0.065 | 0.065 | 0.02 | 101x50x52 | AM-LS411060 | |
| LS411260 | 600 (106) | 1200 | 19 | 1805 | 0.747 | 0.243 | 0.065 | 0.065 | 0.02 | 101x50x52 | AM-LS411260 | |
| LS411460 | 600 (106) | 1400 | 19 | 1805 | 0.747 | 0.243 | 0.065 | 0.065 | 0.02 | 101x50x52 | AM-LS411460 | |
| LS411660 | 600 (106) | 1600 | 19 | 1805 | 0.747 | 0.243 | 0.065 | 0.065 | 0.02 | 101x50x52 | AM-LS411660 | |
| LS411860 | 600 (106) | 1800 | 19 | 1805 | 0.747 | 0.243 | 0.065 | 0.065 | 0.02 | 101x50x52 | AM-LS411860 | |
| LS412060 | 600 (106) | 2000 | 19 | 1805 | 0.747 | 0.243 | 0.065 | 0.065 | 0.02 | 101x50x52 | AM-LS412060 | |
| LS412260 | 600 (106) | 2200 | 19 | 1805 | 0.747 | 0.243 | 0.065 | 0.065 | 0.02 | 101x50x52 | AM-LS412260 | |
| LS412460 | 600 (106) | 2400 | 19 | 1805 | 0.747 | 0.243 | 0.065 | 0.065 | 0.02 | 101x50x52 | AM-LS412460 | |
| LS412660 | 600 (106) | 2600 | 19 | 1805 | 0.747 | 0.243 | 0.065 | 0.065 | 0.02 | 101x50x52 | AM-LS412660 | |
| PS414514 | 1400 (91) | 4500 | 32.7 | 7190 | 0.71 | 0.17 | 0.032 | - | 0.009 | 198x101x68 | AM-PS414514 | |
| PS415014 | 1400 (91) | 5000 | 32.7 | 7190 | 0.71 | 0.17 | 0.032 | - | 0.009 | 198x101x68 | AM-PS415014 | |
| PS413620 | 2000 (96) | 3600 | 40.46 | 8185 | 0.701 | 0.121 | 0.024 | - | 0.009 | 198x101x68 | AM-PS413620 | |
| PS413820 | 2000 (96) | 3800 | 40.46 | 8185 | 0.701 | 0.121 | 0.024 | - | 0.009 | 198x101x68 | AM-PS413820 | |
| PS414020 | 2000 (96) | 4000 | 40.46 | 8185 | 0.701 | 0.121 | 0.024 | - | 0.009 | 198x101x68 | AM-PS414020 | |
| PS410625 | 2500 (90) | 600 | 48.4 | 11700 | 0.681 | 0.0507 | 0.024 | - | 0.009 | 198x101x68 | AM-PS410625 | |
| PS410825 | 2500 (90) | 800 | 48.4 | 11700 | 0.681 | 0.0507 | 0.024 | - | 0.009 | 198x101x68 | AM-PS410825 | |
| PS411025 | 2500 (90) | 1000 | 48.4 | 11700 | 0.681 | 0.0507 | 0.024 | - | 0.009 | 198x101x68 | AM-PS411025 | |
| PS411225 | 2500 (90) | 1200 | 48.4 | 11700 | 0.681 | 0.0507 | 0.024 | - | 0.009 | 198x101x68 | AM-PS411225 | |
| PS411425 | 2500 (90) | 1400 | 48.4 | 11700 | 0.681 | 0.0507 | 0.024 | - | 0.009 | 198x101x68 | AM-PS411425 | |
| PS411625 | 2500 (90) | 1600 | 48.4 | 11700 | 0.681 | 0.0507 | 0.024 | - | 0.009 | 198x101x68 | AM-PS411625 | |
| PS411825 | 2500 (90) | 1800 | 48.4 | 11700 | 0.681 | 0.0507 | 0.024 | - | 0.009 | 198x101x68 | AM-PS411825 | |
| PS412025 | 2500 (90) | 2000 | 48.4 | 11700 | 0.681 | 0.0507 | 0.024 | - | 0.009 | 198x101x68 | AM-PS412025 | |
| PS412225 | 2500 (90) | 2200 | 48.4 | 11700 | 0.681 | 0.0507 | 0.024 | - | 0.009 | 198x101x68 | AM-PS412225 | |
| PS412425 | 2500 (90) | 2400 | 48.4 | 11700 | 0.681 | 0.0507 | 0.024 | - | 0.009 | 198x101x68 | AM-PS412425 | |
Guide de numérotation des pièces pour les modules de diode redresseuse simples:
| A | M | – | NS4 | 1 | 12 | 26 | C |
| A | – |  AS ENERGITM |
| M | – | Groupe de produits: Module. |
| NS4 | – | Type de boîtier. |
| 1 | – | Modules de diode. |
| 12 | – | Classe de tension VRRM / 100. |
| 26 | – | Code IF(AV), Ampère. |
| C | – | Identifiant du suffixe: Aucune, B, C ou D |
Semi-conducteurs de haute puissance AS ENERGITM
Notre société est engagée dans la fabrication et la vente d'une large gamme de semi-conducteurs de puissance (thyristors de puissance, modules, diodes de redressement, diodes d'avalanche, de rotor et de soudage, triacs, etc.) avec des courants allant jusqu'à 15 000 A et des tensions allant jusqu'à 9 000 V, ainsi que des dissipateurs de chaleur à air et à eau.
Vous pouvez acheter des dispositifs à semi-conducteur dans n'importe quel volume, et lorsque vous commandez des lots importants, le prix sera plus bas. Nous avons gagné la confiance de nos clients et fournissons des produits dans le monde entier.
Pour toute question concernant l'acquisition de Thyristors, Diodes et Modules de puissance, envoyez une demande par courrier électronique à l'adresse suivante:
Et nous vous fournirons une offre commerciale pour la livraison.
Pour un grand nombre de personnes, nous fournirons un prix individuel!!!
Nous sommes disposés à fabriquer des produits dans nos installations de production en fonction de vos demandes et de vos tâches techniques.

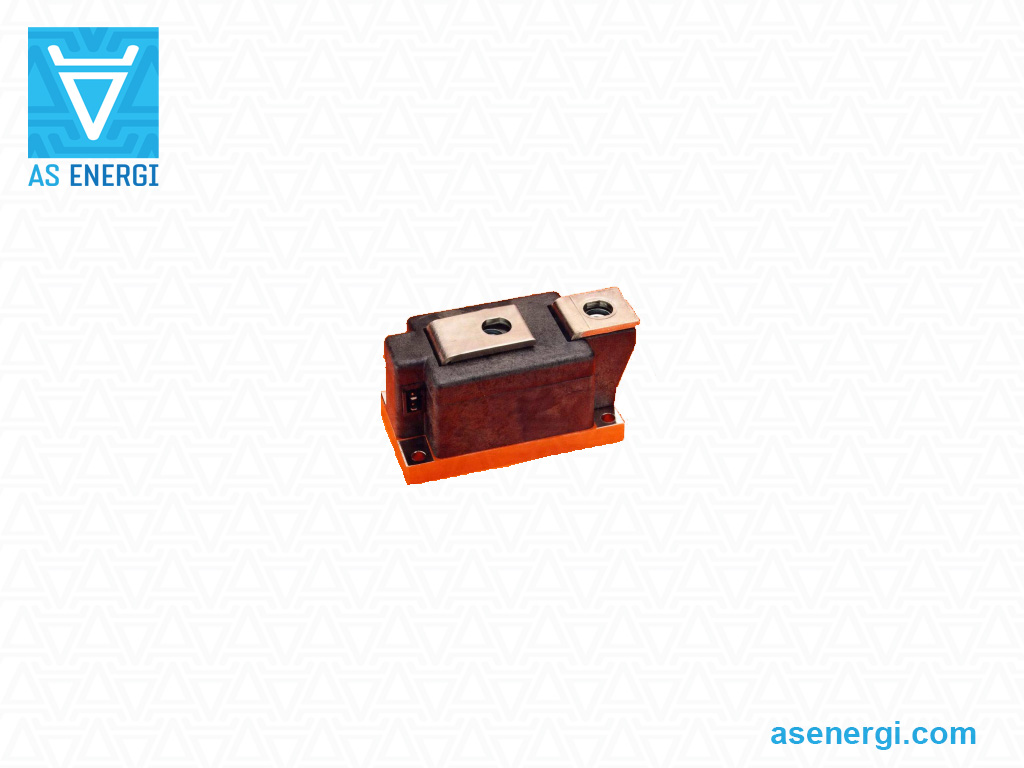

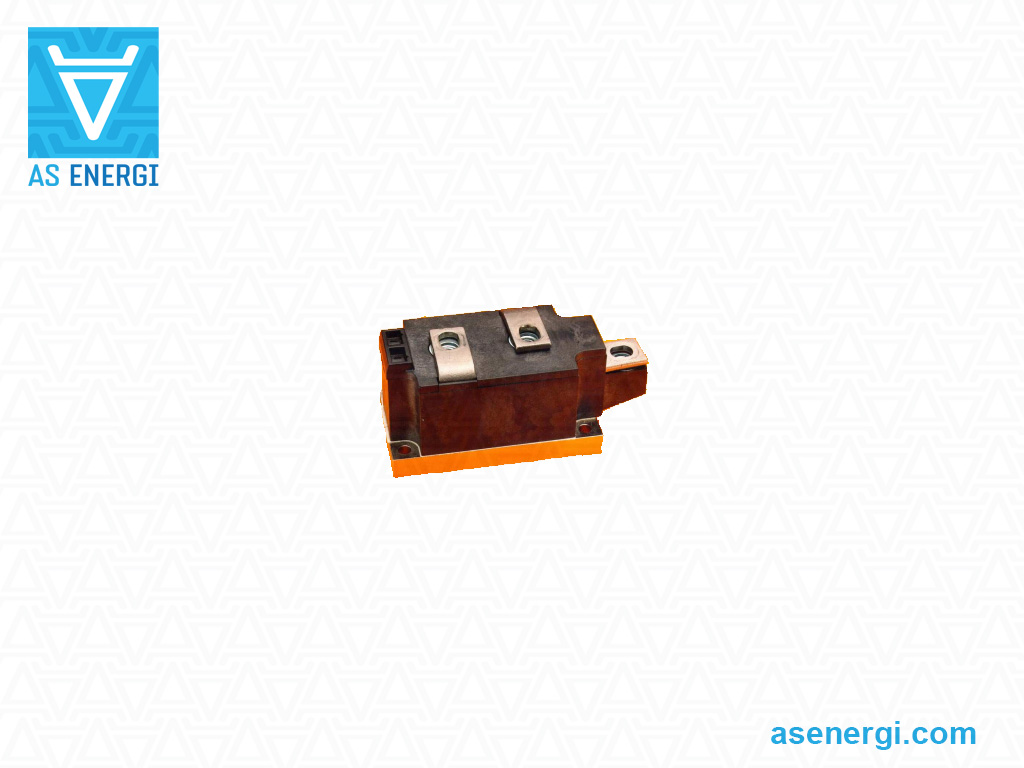

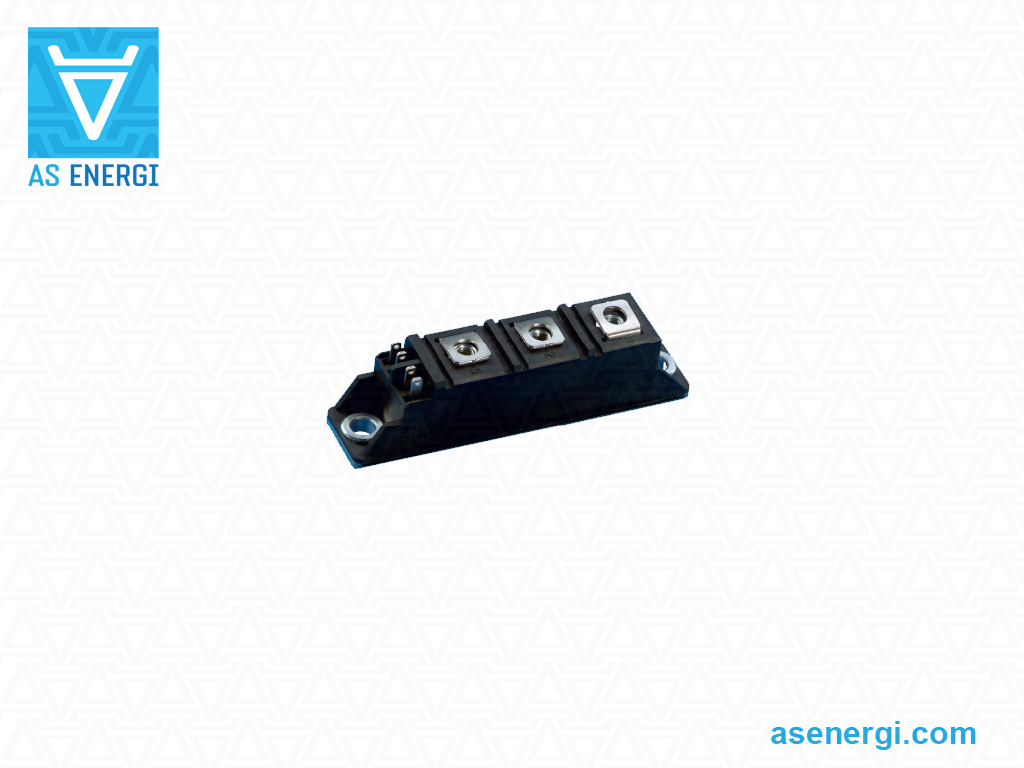

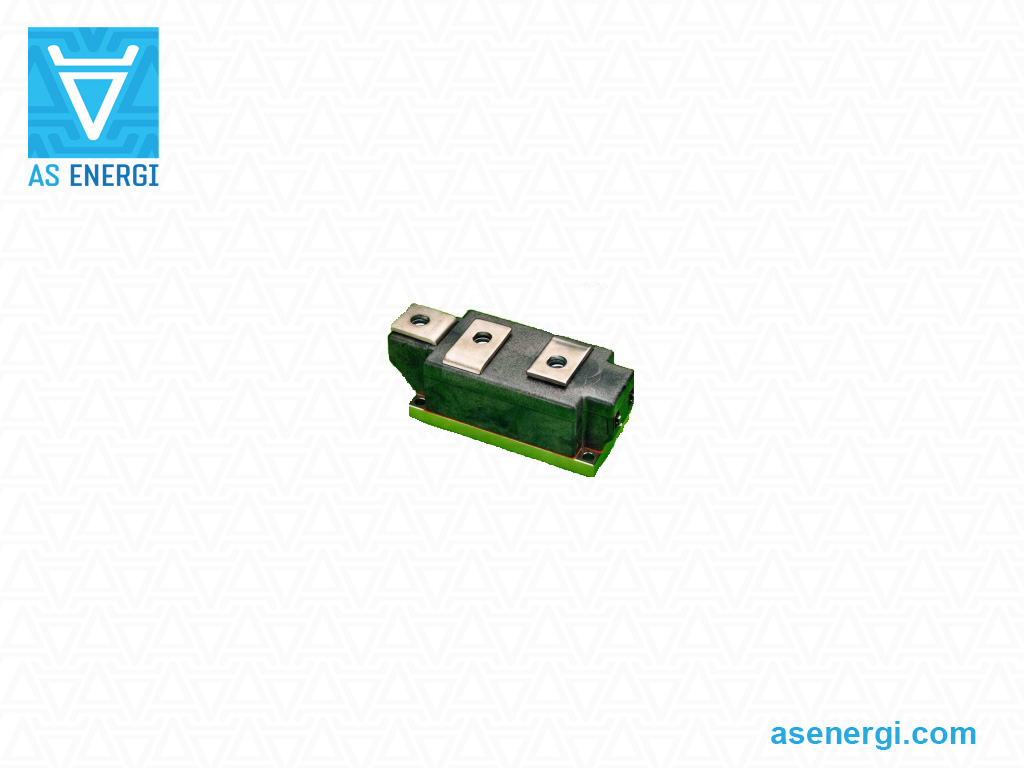

Galerie de photos
Galerie de photos montre de nombreux dispositifs à semi-conducteurs, puces à semi-conducteurs et SCR produits par AS ENERGITM, exemples de rapports d'essais.
Recommandations pour le montage des modules de puissance
Spécifications du dissipateur et de la surface, préparation
Afin d'assurer un bon contact thermique et d'obtenir les valeurs de résistance de contact thermique spécifiées dans les fiches techniques, la surface de contact du dissipateur thermique doit être propre et exempte de particules de poussière. Il est utile de nettoyer la surface de montage du dissipateur thermique avec des lingettes et un nettoyant à base d'alcool, par exemple de l'isopropanol, juste avant le processus de montage. Les spécifications mécaniques suivantes doivent être respectées:
– L'irrégularité de la zone de montage du dissipateur thermique doit être ≤ 50μm par 100 mm.
– Rugosité Rz: < 10 μm
– Pas d'étapes > 10 μm
Spécification de la surface du dissipateur thermique |
Application de la pâte thermique
Il est recommandé d'utiliser l'impression au pochoir pour appliquer le matériau d'interface thermique. Il est recommandé d'utiliser une épaisseur de pâte thermique comprise entre 50 μm et 100 μm. L'application de pâte thermique à l'aide d'un rouleau n'est pas recommandée pour la production de masse, car la reproductibilité d'une épaisseur de pâte thermique optimisée ne peut être garantie.
Couple de montage sur le dissipateur thermique MS
Pour fixer les modules de puissance, il est fortement recommandé d'utiliser des vis en acier en combinaison avec des rondelles appropriées et des rondelles à ressort ou des vis combinées. Les valeurs de couple spécifiées dans la fiche technique doivent être respectées.
Un couple de pré-serrage et un resserrage à la valeur de couple donnée sont recommandés. Pour le vissage, la vitesse doit être limitée et une limitation souple du couple est recommandée pour éviter les pics de couple qui peuvent se produire avec les tournevis pneumatiques.
Exemple d'ordre de montage |
Les vis doivent être serrées en diagonale avec un couple égal en plusieurs étapes jusqu'à ce que la valeur de couple spécifiée MS soit atteinte.
Pourquoi choisir AS ENERGITM
- Installations de production propres, y compris la production de puces en silicium pour semi-conducteurs
- Marque européenne - qualité à 100 %, prix avantageux, délais de production courts
- Plus de 20 ans d'expérience dans l'industrie des semi-conducteurs
- Des clients de plus de 50 pays nous font confiance
- 20000 articles dans la gamme de produits pour des courants de 10A à 15000A, des tensions de 100V à 9000V
- Nous produisons des analogues de produits d'autres fabricants
- Qualité certifiée garantie, période de garantie de fonctionnement - 2 ans
Garantie de qualité
Nos produits sont certifiés et correspondent aux normes internationales.
Notre société offre une garantie de qualité pour les produits de 2 ans.
Nous fournissons des certificats de conformité, des rapports de fiabilité, des fiches techniques et des passeports techniques à la demande du client.
Chaque produit est testé pour les principaux paramètres, et des rapports de test des paramètres pour chaque produit sont fournis.
Géographie du partenariat
AS ENERGITM l'entreprise fabrique et fournit des semi-conducteurs de puissance à plus de 50 pays dans le monde.
Logistique et livraison
Nous livrons nos produits dans le monde entier grâce aux services de sociétés de logistique : DHL, TNT, UPS, EMS, Fedex, Aramex.
Les produits peuvent être livrés par tous les moyens de transport : aérien, maritime, ferroviaire et routier.
AS ENERGITM Fabrication de semi-conducteurs
Notre gamme de produits comprend des diodes de redressement, des thyristors de contrôle de phase à disque et à goujon, des diodes et thyristors à avalanche, des thyristors à commutation rapide et à haute fréquence, des diodes à récupération rapide, des diodes de soudage et de rotor, des triacs, des ponts redresseurs, des modules de puissance (thyristor, diode, thyristor-diode, IGBT), ainsi que des dissipateurs de chaleur à air et à eau.
Les diodes de puissance et les thyristors sont produits pour des courants de 10A à 15000A et des tensions de 100V à 9000V.
Les modules de diodes de puissance et de thyristors sont produits à partir de 25A et jusqu'à 1250A, dans une gamme de tension allant de 400V à 4400V.
La gamme de semi-conducteurs de puissance comprend également des dispositifs semi-conducteurs équivalents, de remplacement, analogiques et alternatifs de fabricants mondiaux.
Produits vedettes:
