Home / Produits / Thyristors à contrôle de phase Westcode

Thyristors de contrôle de phase IXYS WESTCODE Remplacement

Thyristors de contrôle de phase de puissance, également connu sous le nom de Thyristor SCR (Silicon Controlled Rectifier) ou Phase Controlled Thyristors (PCT), dans la conception des disques, sont des thyristors à usage général de type press pack, régulant et convertissant les courants continus et alternatifs jusqu'à 8800A dans les circuits avec des tensions à 5200V.

Thyristors ATDN AS ENERGITM sont un remplacement, analogique, alternative pour les thyristors à contrôle de phase IXYS UK Westcode, Littelfuse Technology, anciennement Westcode Semiconductors.

"Dissipateurs refroidis par air série O pour dispositifs à disque", "Radiateur à air série SF", "Dissipateur thermique à eau série SS" pour le refroidissement des thyristors sont également disponibles sur commande.

Guide de numérotation des pièces pour les thyristors de contrôle de phase

youtubeVidéo: Revue des thyristors à disque de haute puissance

icon AS ENERGITM Référence pour la fabrication de semi-conducteurs

Caractéristiques: conçue pour les applications industrielles et de transmission de puissance; optimisée pour une faible chute de tension à l'état passant; harmonisée Qrr and VT disponibles pour des connexions en série et/ou en parallèle. Ces dispositifs sont optimisés pour donner de faibles pertes de conduction et sont principalement destinés à des applications avec des fréquences de ligne jusqu'à 500Hz.

Le thyristor est doté d'un boîtier en céramique standard, ce qui facilite son intégration dans les équipements existants. Ce thyristor a un boîtier en forme de disque avec des contacts à pression. La polarité du thyristor est déterminée par l'icône sur le boîtier. Les spécifications techniques, le guide de numérotation des pièces, les fiches techniques PDF, les schémas d'ensemble pour les thyristors sont énumérés ci-dessous.

Thyristors AS ENERGITM présentent les caractéristiques suivantes: faibles pertes statiques et dynamiques, valeurs élevées de VDRM/VRRM, vaste expérience de l'utilisation des appareils dans diverses industries, gamme de tensions de 100 à 9000 V et d'ampérages de 10 à 15000 A, haute résistance aux cycles thermiques et électriques, refroidissement naturel ou par air forcé.

Notre société offre une garantie de qualité pour les thyristors de 2 ans à compter de la date d'achat. Lors de la fourniture de thyristors, si nécessaire, nous fournissons un passeport technique et un certificat de conformité.

En savoir plus

Le prix final des thyristors de commande de phase dépend de la classe de tension, de la quantité, des conditions de livraison, du fabricant, du pays d'origine et du mode de paiement.

Spécifications générales des Thyristors à contrôle de phase IXYS WESTCODE et Remplacements

Type VDRM
VRRM		 IT(AV)M
(TC=55°C)		 ITSM I2t VT0 rT Tvj max RthJK Cas Dimensions
ØDxØdxH		 Remplacement
AS ENERGITM		 Fiche technique
V A A A2·s V mΩ ºC K/W mm PDF
N0465WN140 1400 465 4500 101×103 0.900 0.850 125 0.0800 W90 42x19x14 ATDN0465WN140
N0465WN160 1600 ATDN0465WN160
N0530YN220 2200 530 6300 198×103 1.100 1.250 125 0.0480 W91 42x25x14 ATDN0530YN220
N0530YN250 2500 ATDN0530YN250
N0616LC400 4000 616 5250 138×103 1.220 1.530 125 0.0320 W10 58x34x27 ATDN0616LC400
N0616LC450 4500 ATDN0616LC450
N0634LC380 3800 634 7000 245×103 1.100 1.500 125 0.0320 W10 58x34x27 ATDN0634LC380
N0634LC420 4200 ATDN0634LC420
N0646LC300 3000 646 5700 162×103 1.210 1.360 125 0.0320 W10 58x34x27 ATDN0646LC300
N0646LC360 3600 ATDN0646LC360
N0795YN140 1400 795 9450 444×103 0.950 0.450 125 0.0480 W91 42x25x14 ATDN0795YN140
N0795YN180 1800 ATDN0795YN180
N0882NC400 4000 882 7700 296×103 1.300 0.920 125 0.0240 W11 74x46x27 ATDN0882NC400
N0882NC450 4500 ATDN0882NC450
N0910LC200 2000 910 9200 423×103 1.040 0.606 125 0.0320 W10 58x34x27 ATDN0910LC200
N0910LC260 2600 ATDN0910LC260
N0910LC280 2800 ATDN0910LC280
N1010NC300 3000 1010 12100 732×103 1.170 0.687 125 0.0240 W11 74x46x27 ATDN1010NC300
N1010NC380 3800 ATDN1010NC380
N1052LC200 2000 1052 13200 870×103 1.000 0.416 125 0.032 W10 58x34x27 ATDN1052LC200
N1052LC220 2200 ATDN1052LC220
N1075LN180 1800 1240 15750 1.24×106 0.850 0.320 130 0.0330 W92 58x34x26 ATDN1075LN180
N1132NC300 3000 1132 14300 1.02×106 1.150 0.510 125 0.0240 W11 74x46x27 ATDN1132NC300
N1132NC340 3400 ATDN1132NC340
N1132NC360 3600 ATDN1132NC360
N1140LN140 1400 1315 17500 1.53×106 0.820 0.280 130 0.0330 W92 58x34x26 ATDN1140LN140
N1159NC380 3800 1159 14500 1.05×106 1.100 0.574 125 0.0220 W11 74x46x27 ATDN1159NC380
N1159NC420 4200 ATDN1159NC420
N1174JK200 2000 1174 13200 870×103 1.000 0.416 125 0.0270 WP1 50x32x14 ATDN1174JK200
N1174JK220 2200 ATDN1174JK220
N1263JK160 1600 1263 15000 1.13×106 1.015 0.332 125 0.0270 WP1 50x32x14 ATDN1263JK160
N1263JK180 1800 ATDN1263JK180
N1351VC400 4000 1351 17500 1.53×106 1.2 0.553 125 0.017 W12 102x63x34 ATDN1351VC400
N1351VC450 4500 ATDN1351VC450
N1351VF400 4000 1351 17500 1.53×106 1.2 0.553 125 0.017 W62 102x63x27 ATDN1351VF400
N1351VF450 4500 ATDN1351VF450
N1366JK080 800 1366 15900 1.26×106 0.985 0.270 125 0.0270 WP1 50x32x14 ATDN1366JK080
N1366JK120 1200 ATDN1366JK120
N1366JK140 1400 ATDN1366JK140
N1449QL200 2000 1410 17300 1.50×106 1.060 0.317 125 0.0230 WP6 58x38x26 ATDN1449QL200
N1449QL220 2200 ATDN1449QL220
N1467NC200 2000 1467 21500 2.31×106 1.000 0.272 125 0.0240 W11 74x46x27 ATDN1467NC200
N1467NC260 2600 ATDN1467NC260
N1547NC160 1600 1547 23300 2.71×106 0.920 0.252 125 0.0240 W11 74x46x27 ATDN1547NC160
N1547NC200 2000 ATDN1547NC200
N1581QL160 1600 1535 19100 1.82×106 1.022 0.253 125 0.0230 WP6 58x38x26 ATDN1581QL160
N1581QL180 1800 ATDN1581QL180

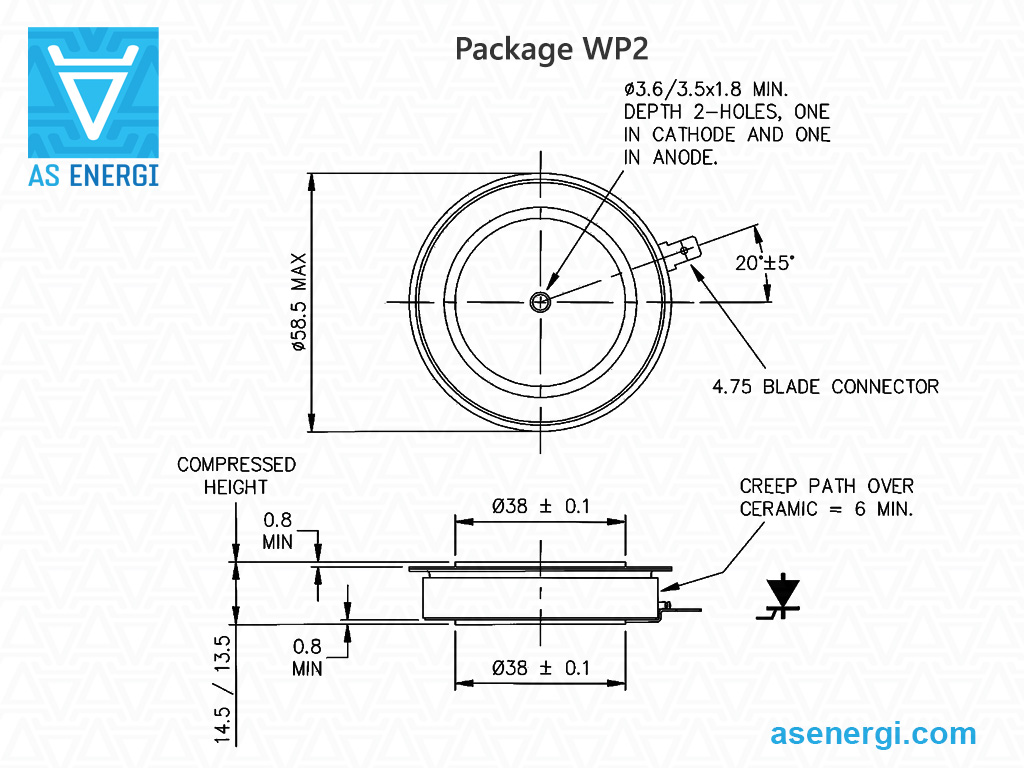

N1651QK200 2000 1651 17300 1.50×106 1.060 0.317 125 0.0180 WP2 58x38x14 ATDN1651QK200
N1651QK220 2200 ATDN1651QK220
N1661VC300 3000 1661 23000 2.65×106 1.040 0.350 125 0.0170 W12 102x63x34 ATDN1661VC300
N1661VC360 3600 ATDN1661VC360
N1661VF300 3000 1661 23000 2.65×106 1.040 0.350 125 0.0170 W62 102x63x27 ATDN1661VF300
N1661VF360 3600 ATDN1661VF360
N1718NC120 1200 1718 27200 3.70×106 0.979 0.169 125 0.0240 W11 74x46x27 ATDN1718NC120
N1718NC180 1800 ATDN1718NC180
N1718NC200 2000 ATDN1718NC200
N1725MC320 3200 1725 20000 2.00×106 1.022 0.396 125 0.0150 W70 74x50x26 ATDN1725MC320
N1725MC360 3600 ATDN1725MC360
N1802NC120 1200 1802 29600 4.38×106 0.855 0.171 125 0.0240 W11 74x46x27 ATDN1802NC120
N1802NC160 1600 ATDN1802NC160
N1806QK160 1600 1806 19100 1.82×106 1.022 0.253 125 0.0180 WP2 58x38x14 ATDN1806QK160
N1806QK180 1800 ATDN1806QK180
N1817QL080 800 1760 22000 2.42×106 0.955 0.177 125 0.0230 WP6 58x38x26 ATDN1817QL080
N1817QL120 1200 ATDN1817QL120
N1817QL140 1400 ATDN1817QL140
N2015ML200 2000 2015 32400 5.25×106 0.883 0.210 125 0.0180 WP5 74x50x26 ATDN2015ML200
N2015ML220 2200 ATDN2015ML220
N2055MC260 2600 2105 25800 3.33×106 0.970 0.240 125 0.0150 W70 74x50x26 ATDN2055MC260
N2055MC280 2800 ATDN2055MC280
N2083QK080 800 2083 22000 2.42×106 0.955 0.177 125 0.0180 WP2 58x38x14 ATDN2083QK080
N2083QK120 1200 ATDN2083QK120
N2083QK140 1400 ATDN2083QK140
N2086NC060 600 2086 35000 6.13×106 0.840 0.108 125 0.0240 W11 74x46x27 ATDN2086NC060
N2086NC100 1000 ATDN2086NC100
N2154JK020 200 2154 22700 2.58×106 0.890 0.107 140 0.0270 WP1 50x32x14 ATDN2154JK020
N2154JK040 400 ATDN2154JK040
N2154JK060 600 ATDN2154JK060
N2172ZC420 4200 2172 28000 3.92×106 1.350 0.294 125 0.0110 W13 110x73x37 ATDN2172ZC420
N2172ZC450 4500 ATDN2172ZC450
N2172ZD420 4200 2172 28000 3.92×106 1.350 0.294 125 0.0110 W46 110x73x26 ATDN2172ZD420
N2172ZD450 4500 ATDN2172ZD450
N2191ML160 1600 2191 34500 5.95×106 0.940 0.154 125 0.0180 WP5 74x50x26 ATDN2191ML160
N2191ML180 1800 ATDN2191ML180
N2293VC180 1800 2293 33800 5.7×106 0.956 0.148 125 0.0170 W12 102x63x34 ATDN2293VC180
N2293VC220 2200 ATDN2293VC220
N2293VF180 1800 2293 33800 5.7×106 0.956 0.148 125 0.0170 W62 102x63x27 ATDN2293VF180
N2293VF220 2200 ATDN2293VF220
N2367MK200 2000 2367 32400 5.25×106 0.883 0.210 125 0.0140 WP3 74x50x14 ATDN2367MK200
N2367MK220 2200 ATDN2367MK220
N2418ZC300 3000 2418 30000 4.50×106 1.160 0.246 125 0.0110 W13 110x73x37 ATDN2418ZC300
N2418ZC360 3600 ATDN2418ZC360
N2418ZD300 3000 2418 30000 4.50×106 1.160 0.246 125 0.0110 W46 110x73x26 ATDN2418ZD300
N2418ZD360 3600 ATDN2418ZD360
N2500VC120 1200 2500 37000 6.85×106 0.880 0.124 125 0.0170 W12 102x63x34 ATDN2500VC120
N2500VC160 1600 ATDN2500VC160
N2500VF120 1200 2500 37000 6.85×106 0.880 0.124 125 0.0170 W62 102x63x27 ATDN2500VF120
N2500VF160 1600 ATDN2500VF160
N2520ML080 800 2520 38200 7.30×106 0.980 0.090 125 0.0180 WP5 74x50x26 ATDN2520ML080
N2520ML120 1200 ATDN2520ML120
N2520ML140 1400 ATDN2520ML140
N2543ZC240 2400 2543 32000 5.12×106 0.780 0.274 125 0.0110 W13 110x73x37 ATDN2543ZC240
N2543ZC300 3000 ATDN2543ZC300
N2543ZD240 2400 2543 32000 5.12×106 0.780 0.274 125 0.0110 W46 110x73x26 ATDN2543ZD240
N2543ZD300 3000 ATDN2543ZD300
N2593MK160 1600 2593 34500 5.95×106 0.940 0.154 125 0.0140 WP3 74x50x14 ATDN2593MK160
N2593MK180 1800 ATDN2593MK180
N2600MC160 1600 2600 30000 4.50×106 0.950 0.130 125 0.0150 W70 74x50x26 ATDN2600MC160
N2600MC180 1800 ATDN2600MC180
N2655HA320 3200 2655 28400 4.03×106 0.910 0.243 125 0.0105 W79 100x66x26 ATDN2655HA320
N2655HA360 3600 ATDN2655HA360
N2825TE400 4000 2825 36900 6.81×106 1.21 0.27 125 0.008 W82 112x75x35 ATDN2825TE400
N2825TE420 4200 ATDN2825TE420
N2825TE450 4500 ATDN2825TE450
N2825TJ400 4000 2825 36900 6.81×106 1.21 0.27 125 0.008 W81 112x75x26 ATDN2825TJ400
N2825TJ420 4200 ATDN2825TJ420
N2825TJ450 4500 ATDN2825TJ450
N2830HE260 2600 2830 36000 6.48×106 0.930 0.150 125 0.0125 W80 100x66x35 ATDN2830HE260
N2830HE280 2800 ATDN2830HE280
N2900QL020 200 2900 28000 3.92×106 0.850 0.080 150 0.0230 WP6 58x38x26 ATDN2900QL020
N2900QL040 400 ATDN2900QL040
N2900QL060 600 ATDN2900QL060
N3012ZC200 2000 3012 45100 10.2×106 0.920 0.160 125 0.0110 W13 110x73x37 ATDN3012ZC200
N3012ZC260 2600 ATDN3012ZC260
N3012ZD200 2000 3012 45100 10.2×106 0.920 0.160 125 0.0110 W46 110x73x26 ATDN3012ZD200
N3012ZD260 2600 ATDN3012ZD260
N3022MK080 800 3022 38200 7.30×106 0.981 0.090 125 0.0140 WP3 74x50x14 ATDN3022MK080
N3022MK120 1200 ATDN3022MK120
N3022MK140 1400 ATDN3022MK140
N3029ZC240 2400 3029 38200 7.30×106 0.947 0.154 125 0.0110 W13 110x73x37 ATDN3029ZC240
N3029ZC280 2800 ATDN3029ZC280
N3029ZD240 2400 3029 38200 7.30×106 0.947 0.154 125 0.0110 W46 110x73x26 ATDN3029ZD240
N3029ZD280 2800 ATDN3029ZD280
N3165HA260 2600 3165 36000 6.48×106 0.930 0.150 125 0.0105 W79 100x66x26 ATDN3165HA260
N3165HA280 2800 ATDN3165HA280
N3175HE160 1600 3175 45500 10.40×106 0.900 0.110 125 0.0125 W80 100x66x35 ATDN3175HE160
N3175HE180 1800 ATDN3175HE180
N3229QK020 200 3229 28000 3.92×106 0.926 0.067 140 0.0180 WP2 58x38x14 ATDN3229QK020
N3229QK040 400 ATDN3229QK040
N3229QK060 600 ATDN3229QK060
N3533ZC140 1400 3533 50000 12.5×106 0.970 0.095 125 0.0110 W13 110x73x37 ATDN3533ZC140
N3533ZC180 1800 ATDN3533ZC180
N3533ZC220 2200 ATDN3533ZC220
N3533ZD140 1400 3533 50000 12.5×106 0.970 0.095 125 0.0110 W46 110x73x26 ATDN3533ZD140
N3533ZD180 1800 ATDN3533ZD180
N3533ZD220 2200 ATDN3533ZD220
N3565HA160 1600 3565 45500 10.4×106 0.900 0.110 125 0.0105 W79 100x66x26 ATDN3565HA160
N3565HA180 1800 ATDN3565HA180
N3597ML020 200 3597 45400 10.3×106 0.840 0.053 140 0.0180 WP5 74x50x26 ATDN3597ML020
N3597ML040 400 ATDN3597ML040
N3597ML060 600 ATDN3597ML060
N3620TE320 3200 3620 52500 11.2×106 0.911 0.168 125 0.0080 W82 112x75x35 ATDN3620TE320
N3620TE360 3600 ATDN3620TE360
N3620TJ320 3200 3620 52500 11.2×106 0.911 0.168 125 0.0080 W81 112x75x26 ATDN3620TJ320
N3620TJ360 3600 ATDN3620TJ360
N3790TE240 2400 3790 49500 12.3×106 0.900 0.150 125 0.0080 W82 112x75x35 ATDN3790TE240
N3790TE280 2800 ATDN3790TE280
N3790TJ240 2400 3790 49500 12.3×106 0.900 0.150 125 0.0080 W81 112x75x26 ATDN3790TJ240
N3790TJ280 2800 ATDN3790TJ280
N3839TC300 3000 3839 49500 12.25×106 0.950 0.140 125 0.0080 W14 112x75x26 ATDN3839TC300
N3839TC350 3500 ATDN3839TC350
N3839TD300 3000 3839 49500 12.25×106 0.950 0.140 125 0.0080 W51 112x75x35 ATDN3839TD300
N3839TD350 3500 ATDN3839TD350
N3880ZD160 1600 3880 59000 17.4×106 0.986 0.068 125 0.0110 W46 110x73x26 ATDN3880ZD160
N3880ZD180 1800 ATDN3880ZD180
N3904HK200 2000 3904 50900 12.95×106 0.920 0.111 125 0.0090 WP4 100x68x14 ATDN3904HK200
N3904HK220 2200 ATDN3904HK220
N3930ZC120 1200 3930 54000 14.6×106 0.841 0.080 125 0.0110 W13 110x73x37 ATDN3930ZC120
N3930ZC160 1600 ATDN3930ZC160
N3930ZD120 1200 3930 54000 14.6×106 0.841 0.080 125 0.0110 W46 110x73x26 ATDN3930ZD120
N3930ZD160 1600 ATDN3930ZD160
N4085ZC080 800 4085 64000 20.5×106 0.850 0.070 125 0.0110 W13 110x73x37 ATDN4085ZC080
N4085ZC120 1200 ATDN4085ZC120
N4085ZD080 800 4085 64000 20.5×106 0.850 0.070 125 0.0110 W46 110x73x26 ATDN4085ZD080
N4085ZD120 1200 ATDN4085ZD120
N4151FC360 3600 4151 54000 14.6×106 0.850 0.170 125 0.0065 W15 144x100x36 ATDN4151FC360
N4151FC420 4200 ATDN4151FC420
N4151FD360 3600 4151 54000 14.6×106 0.850 0.170 125 0.0065 W48 150x100x26 ATDN4151FD360
N4151FD420 4200 ATDN4151FD420
N4165EE420 4200 4165 56000 15.7×106 0.977 0.177 125 0.0060 W108 124x85x35 ATDN4165EE420
N4165EE450 4500 ATDN4165EE450
N4240EA480 4800 4240 43200 9.33×106 1.039 0.216 125 0.0050 W107 124x85x26 ATDN4240EA480
N4240EA520 5200 ATDN4240EA520
N4316MK020 200 4316 45400 10.3×106 0.840 0.053 140 0.0140 WP3 74x50x14 ATDN4316MK020
N4316MK040 400 ATDN4316MK040
N4316MK060 600 ATDN4316MK060
N4340TE180 1800 4340 55000 15.1×106 0.886 0.105 125 0.0080 W82 112x75x35 ATDN4340TE180
N4340TE220 2200 ATDN4340TE220
N4340TJ180 1800 4340 55000 15.1×106 0.886 0.105 125 0.0080 W81 112x75x26 ATDN4340TJ180
N4340TJ220 2200 ATDN4340TJ220
N4472HK160 1600 4472 59000 17.40×106 0.986 0.068 125 0.0090 WP4 100x68x14 ATDN4472HK160
N4472HK180 1800 ATDN4472HK180
N4803FC300 3000 4803 60000 18.0×106 0.920 0.110 125 0.0065 W15 144x100x36 ATDN4803FC300
N4803FC350 3500 ATDN4803FC350
N4803FD300 3000 4803 60000 18.0×106 0.920 0.110 125 0.0065 W48 150x100x26 ATDN4803FD300
N4803FD350 3500 ATDN4803FD350
N4650EA420 4200 4650 56000 15.7×106 0.977 0.177 125 0.0050 W107 124x85x26 ATDN4650EA420
N4650EA450 4500 ATDN4650EA450
N4845EE320 3200 4845 65000 21.1×106 0.913 0.125 125 0.0060 W108 124x85x35 ATDN4845EE320
N4845EE360 3600 ATDN4845EE360
N4940HK120 1200 4940 62000 19.0×106 0.939 0.520 125 0.0090 WP4 100x68x14 ATDN4940HK120
N4940HK140 1400 ATDN4940HK140
N5177FC200 2000 5177 67500 22.8×106 0.800 0.100 125 0.0065 W15 144x100x36 ATDN5177FC200
N5177FC280 2800 ATDN5177FC280
N5177FD200 2000 5177 67500 22.8×106 0.800 0.100 125 0.0065 W48 150x100x26 ATDN5177FD200
N5177FD280 2800 ATDN5177FD280
N5320FE420 4200 5320 78000 30.42×106 1.060 0.130 125 0.0048 W119 144x100x35 ATDN5320FE420
N5320FE450 4500 ATDN5320FE450
N5415EA320 3200 5415 65000 21.1×106 0.913 0.125 125 0.0050 W107 124x85x26 ATDN5415EA320
N5415EA360 3600 ATDN5415EA360
N5715EE240 2400 5715 80000 32.0×106 0.840 0.085 125 0.0060 W108 124x85x35 ATDN5715EE240
N5715EE280 2800 ATDN5715EE280
N5910FA420 4200 5910 78000 30.42×106 1.060 0.130 125 0.0040 W118 144x100x26 ATDN5910FA420
N5910FA450 4500 ATDN5910FA450
N5946FC180 1800 5946 72000 25.9×106 0.855 0.065 125 0.0065 W15 144x100x36 ATDN5946FC180
N5946FC220 2200 ATDN5946FC220
N5946FD180 1800 5946 72000 25.9×106 0.855 0.065 125 0.0065 W48 150x100x26 ATDN5946FD180
N5946FD220 2200 ATDN5946FD220
N6012ZD020 200 6012 65000 21.13×106 0.853 0.029 140 0.0110 W46 110x73x26 ATDN6012ZD020
N6012ZD040 400 ATDN6012ZD040
N6012ZD060 600 ATDN6012ZD060
N6405EA240 2400 6405 80000 32.0×106 0.840 0.085 125 0.0050 W107 124x85x26 ATDN6405EA240
N6405EA280 2800 ATDN6405EA280
N6974HK020 200 6974 65000 21.13×106 0.853 0.029 140 0.0090 WP4 100x68x14 ATDN6974HK020
N6974HK040 400 ATDN6974HK040
N6974HK060 600 ATDN6974HK060
N7585FE240 2400 7535 110000 60.50×106 0.780 0.062 125 0.0048 W119 144x100x35 ATDN7585FE240
N7585FE280 2800 ATDN7585FE280
N7905FE180 1800 7905 117000 68.44×106 0.770 0.056 125 0.0048 W119 144x100x35 ATDN7905FE180
N7905FE220 2200 ATDN7905FE220
N8440FA240 2400 8440 110000 60.50×106 0.780 0.062 125 0.0040 W118 144x100x26 ATDN8440FA240
N8440FA280 2800 ATDN8440FA280
N8800FA180 1800 8800 117000 68.44×106 0.770 0.056 125 0.0040 W118 144x100x26 ATDN8800FA180
N8800FA220 2200 ATDN8800FA220

Dessins (contours) et dimensions des boîtiers pour les Thyristors à contrôle de phase:

Type d'emballage Force de montage Fm Dimensions ØDxØdxH Poids
LC W10 10 - 20 kN 58x34x27 mm 0.34 kg
NC W11 19 - 26 kN 74x46x27 mm 0.51 kg
VC W12 27 - 34 kN 102x63x34 mm 1.0 kg
ZC W13 27 - 47 kN 110x73x37 mm 1.7 kg
TC W14 63 - 77 kN 112x75x26 mm 1.2 kg
FC W15 80 - 100 kN 144x100x36 mm 2.8 kg
ZD W46 27 - 47 kN 110x73x26 mm 1.2 kg
FD W48 80 - 100 kN 150x100x26 mm 2.8 kg
TD W51 63 - 77 kN 112x75x35 mm 1.5 kg
VF W62 27 - 34 kN 102x63x27 mm 1.0 kg
MC W70 24 - 32 kN 74x50x26 mm 0.55 kg
HA W79 32 - 40 kN 100x66x26 mm 0.9 kg
HE W80 32 - 40 kN 100x66x35 mm 1.2 kg
TJ W81 60 - 70 kN 112x75x26 mm 1.2 kg
TE W82 60 - 70 kN 112x75x35 mm 1.65 kg
WN W90 5 - 7 kN 42x19x14 mm 0.07 kg
YN W91 9 - 11 kN 42x25x14 mm 0.11 kg
LN W92 14 - 16 kN 58x34x26 mm 0.28 kg
EA W107 76 - 93 kN 124x85x26 mm 1.6 kg
EE W108 76 - 93 kN 124x85x35 mm 2.1 kg
FA W118 80 - 100 kN 144x100x26 mm 2.2 kg
FE W119 80 - 100 kN 144x100x35 mm 2.9 kg
JK WP1 10 - 20 kN 50x32x14 mm 0.14 kg
QK WP2 16 - 20 kN 58x38x14 mm 0.2 kg
MK WP3 25 - 31 kN 74x50x14 mm 0.27 kg
HK WP4 36 - 44 kN 100x68x14 mm 0.55 kg
ML WP5 25 - 31 kN 74x50x26 mm 0.55 kg
QL WP6 16 - 20 kN 58x38x26 mm 0.33 kg

Guide de numérotation des pièces pour Thyristors à contrôle de phase:

A TDN 1718 NC 18 0
A – brand AS ENERGITM
TDN – Groupe de produits: Thyristor de contrôle de phase (type disque).
1718 – Courant moyen à l'état passant IT(AV), Amp.
NC – Type de boîtier.
18 – Code de tension VRRM / 100.
0 – Code de temps d'arrêt fixe.

Semi-conducteurs de haute puissance AS ENERGITM

Notre société est engagée dans la fabrication et la vente d'une large gamme de semi-conducteurs de puissance (thyristors de puissance, modules, diodes de redressement, diodes d'avalanche, de rotor et de soudage, triacs, etc.) avec des courants allant jusqu'à 15 000 A et des tensions allant jusqu'à 9 000 V, ainsi que des dissipateurs de chaleur à air et à eau.
Vous pouvez acheter des dispositifs à semi-conducteur dans n'importe quel volume, et lorsque vous commandez des lots importants, le prix sera plus bas. Nous avons gagné la confiance de nos clients et fournissons des produits dans le monde entier.

Pour toute question concernant l'acquisition de Thyristors, Diodes et Modules de puissance, envoyez une demande par courrier électronique à l'adresse suivante:

[email protected]

Et nous vous fournirons une offre commerciale pour la livraison.
Pour un grand nombre de personnes, nous fournirons un prix individuel!!!

Nous sommes disposés à fabriquer des produits dans nos installations de production en fonction de vos demandes et de vos tâches techniques.

Galerie de photos

Galerie de photos montre de nombreux dispositifs à semi-conducteurs, puces à semi-conducteurs et SCR produits par AS ENERGITM, exemples de rapports d'essais.

Voir plus de photos

youtubeVidéo: Thyristors de puissance T143-400, T143-500, T143-630, T143-800, T143-1000

youtubeVidéo: Thyristors de puissance T153-630, T153-800, T153-1000

youtubeVidéo: Thyristors de puissance T273-1000, T273-1250, T273-2000, T273-3200, T273-4000, T273-5000

Photo des thyristors à disque de grande puissance:

Recommandations d'installation pour les thyristors de puissance:

Assembling disc thyristor with a heatsink

La fiabilité du transfert de chaleur et du contact électrique entre les surfaces de contact du thyristor et du refroidisseur sur toute la plage de température est assurée par un couple approprié (force de serrage).

Avant de procéder à l'assemblage, vous devez effectuer les opérations suivantes inspection visuelle (1) les surfaces de contact pour les dommages mécaniques et essuyer (2), imbibés d'alcool (toluène, essence, acétone).

Après inspection, fixer les contacts actuels (pistes), installer une goupille pour fixer l'alignement de la structure.

Pour améliorer les paramètres de transfert de chaleur, il est recommandé de pour lubrifier (3) une fine couche de pâte conductrice thermique à base de silicone avant l'assemblage, ce qui n'est pas une condition obligatoire pour l'installation.

Installer le thyristor (3), la deuxième partie de la glacière, l'isolateur en fibre de verre et la rondelle de butée.

Pour enfiler la traverse (4) et serrer uniformément les écrous. Assurez-vous que pas de désalignement et régularité des surfaces de contact.

Lorsque les pièces sont suffisamment serrées mais mobiles, il est recommandé de placer le refroidisseur sur une surface plane et de l'exposer à la lumière du jour vérification de la tolérance au parallélisme du plan adjacent global des surfaces (5).

Serrer chaque écrou à son tour (environ un quart de tour) jusqu'à l'arrêt (6). Le degré de déviation de la traverse détermine si la force de serrage obtenue correspond à celle requise.

Après l'installation, les fixations (écrous et rondelles) doivent être protégées contre la corrosion.

Conseils et recommandations pour les thyristors de puissance:

Les thyristors de puissance ne doivent pas fonctionner pendant de longues périodes à leur charge limite pour tous les paramètres. Dans ce cas, le facteur de sécurité est déterminé par le degré de fiabilité requis du dispositif.

Remplacer un thyristor de puissance défaillant par un thyristor dont les paramètres correspondent à ceux du thyristor remplacé.

Un surrefroidissement doit être prévu lorsque l'appareil est utilisé dans un environnement où la température ambiante est élevée.

Il est recommandé de nettoyer périodiquement les thyristors de puissance et les refroidisseurs pour éliminer la poussière et les contaminants afin d'assurer une bonne dissipation de la chaleur.

Des diviseurs de courant inductifs (souvent des fils toroïdaux torsadés) doivent être utilisés pour égaliser les courants entre les thyristors de puissance connectés en parallèle. Les méthodes de connexion les plus courantes sont le circuit fermé, le circuit à bobine commune ou le thyristor de puissance. L'efficacité des diviseurs de courant dans ce cas est déterminée par la section du fil magnétique.

La prévention du déséquilibre de la tension lorsque les thyristors de puissance sont connectés en série est obtenue en utilisant des résistances shunt connectées en parallèle avec chaque thyristor. L'égalisation de la tension dans les conditions transitoires est assurée en connectant des condensateurs en parallèle à chaque thyristor.

Il est strictement interdit de toucher les thyristors de puissance sous haute tension pendant leur fonctionnement.

icon Pourquoi choisir AS ENERGITM

  • Installations de production propres, y compris la production de puces en silicium pour semi-conducteurs
  • Marque européenne - qualité à 100 %, prix avantageux, délais de production courts
  • Plus de 20 ans d'expérience dans l'industrie des semi-conducteurs
  • Des clients de plus de 50 pays nous font confiance
  • 20000 articles dans la gamme de produits pour des courants de 10A à 15000A, des tensions de 100V à 9000V
  • Nous produisons des analogues de produits d'autres fabricants
  • Qualité certifiée garantie, période de garantie de fonctionnement - 2 ans



Garantie de qualité

Nos produits sont certifiés et correspondent aux normes internationales.
Notre société offre une garantie de qualité pour les produits de 2 ans.
Nous fournissons des certificats de conformité, des rapports de fiabilité, des fiches techniques et des passeports techniques à la demande du client.

Certificats

Chaque produit est testé pour les principaux paramètres, et des rapports de test des paramètres pour chaque produit sont fournis.

Rapport d'essai

Géographie du partenariat

AS ENERGITM l'entreprise fabrique et fournit des semi-conducteurs de puissance à plus de 50 pays dans le monde.

Géographie

Logistique et livraison

Nous livrons nos produits dans le monde entier grâce aux services de sociétés de logistique : DHL, TNT, UPS, EMS, Fedex, Aramex.
Les produits peuvent être livrés par tous les moyens de transport : aérien, maritime, ferroviaire et routier.

Logistique

AS ENERGITM Fabrication de semi-conducteurs

Notre gamme de produits comprend des diodes de redressement, des thyristors de contrôle de phase à disque et à goujon, des diodes et thyristors à avalanche, des thyristors à commutation rapide et à haute fréquence, des diodes à récupération rapide, des diodes de soudage et de rotor, des triacs, des ponts redresseurs, des modules de puissance (thyristor, diode, thyristor-diode, IGBT), ainsi que des dissipateurs de chaleur à air et à eau.

Les diodes de puissance et les thyristors sont produits pour des courants de 10A à 15000A et des tensions de 100V à 9000V.
Les modules de diodes de puissance et de thyristors sont produits à partir de 25A et jusqu'à 1250A, dans une gamme de tension allant de 400V à 4400V.
La gamme de semi-conducteurs de puissance comprend également des dispositifs semi-conducteurs équivalents, de remplacement, analogiques et alternatifs de fabricants mondiaux.

Produits vedettes:



Tags: Thyristor à contrôle de phase, thyristor SCR, presspack thyristor, semi-conducteur de puissance, Westcode replacement, IXYS Discrete Semiconductor, Westpack outline, phase control thyristor price, scr thyristor datasheet, thyristor switching circuits, certificate, manufacturing, thyristors factory made, technical specification of power thyristor



Selected Products:

Home / Produits / Thyristors à contrôle de phase Westcode
^
