AS ENERGIThyristors Rapides Powerex Remplacement
Thyristor Rapide Powerex AS ENERGITM Les thyristors rapides sont des dispositifs semi-conducteurs à commutation rapide de type disque et goujon. Les thyristors rapides répondent à des exigences telles qu'une résistance di/dt accrue, de faibles pertes de commutation, des temps d'activation et de désactivation courts. Régulation et conversion des courants continus et alternatifs à 2100A dans les circuits avec des tensions à 2000V.
L'anode et la cathode du thyristor rapide (polarité) sont déterminées par le symbole figurant sur le boîtier.
Les thyristors de puissance sont montés avec des refroidisseurs (dissipateurs de chaleur) pour être refroidis pendant leur fonctionnement. En fonction de la quantité de chaleur générée et des conditions de fonctionnement des semi-conducteurs, soit naturel refroidissement du flux d'air ou forcée peut être utilisé. Lors de l'assemblage, la force de serrage nécessaire Fm spécifique à chaque type de boîtier de thyristor (indiqué dans le tableau des paramètres) doit être fourni.
Les thyristors rapides peuvent être fabriqués pour être utilisés dans des climats tempérés, froids et tropicaux. Les thyristors rapides du type Powerex sont utilisés dans divers convertisseurs de puissance (par exemple, les fours de fusion) où une commutation et un contrôle rapides des courants sont nécessaires.
Les spécifications et les paramètres, les fiches techniques PDF, les dimensions, les dessins, les diagrammes de cas, les thyristors, les refroidisseurs recommandés sont énumérés ci-dessous.
Notre société offre une garantie de qualité pour les thyristors rapides Powerex de 2 ans à partir de la date d'achat. Lors de la fourniture de thyristors, si nécessaire, nous fournissons un passeport technique et un certificat de conformité.
Le prix final des thyristors à disque rapide Powerex dépend de la classe, de la quantité, des conditions de livraison, du fabricant, du pays d'origine et du mode de paiement.
Pour toute question concernant l'acquisition de Thyristors, Diodes et Modules de puissance, envoyez une demande par courrier électronique à l'adresse suivante:
Et nous vous fournirons une offre commerciale pour la livraison.
Pour un grand nombre de personnes, nous fournirons un prix individuel!!!
Nous sommes disposés à fabriquer des produits dans nos installations de production en fonction de vos demandes et de vos tâches techniques.
Spécifications générales des Thyristors Rapides Powerex
| Type | VRRM | IF(AV) (TC) |
ITSM | tq | RthJC | Force de serrage / Couple de montage | Aperçu | Dimensions ØDxØdxH |
Remplacement AS ENERGITM |
Fiche technique |
| V | A | A | µs | °C/W | mm | |||||
| Thyristors rapides Type de tige Jusqu'à 1400V |
||||||||||
| T507-14-40 | 1400 | 40 (70) | 1 | 10 to 50 | 0.28 | 15 Nm | T50 | 0.500-20 UNF-2A | A-T507-14-40 |
|
| T507-14-70 | 1400 | 70 (70) | 1.2 | 10 to 50 | 0.28 | 15 Nm | T50 | 0.500-20 UNF-2A | A-T507-14-70 |
|
| T507-14-80 | 1400 | 80 (70) | 1.4 | 10 to 50 | 0.28 | 15 Nm | T50 | 0.500-20 UNF-2A | A-T507-14-80 |
|

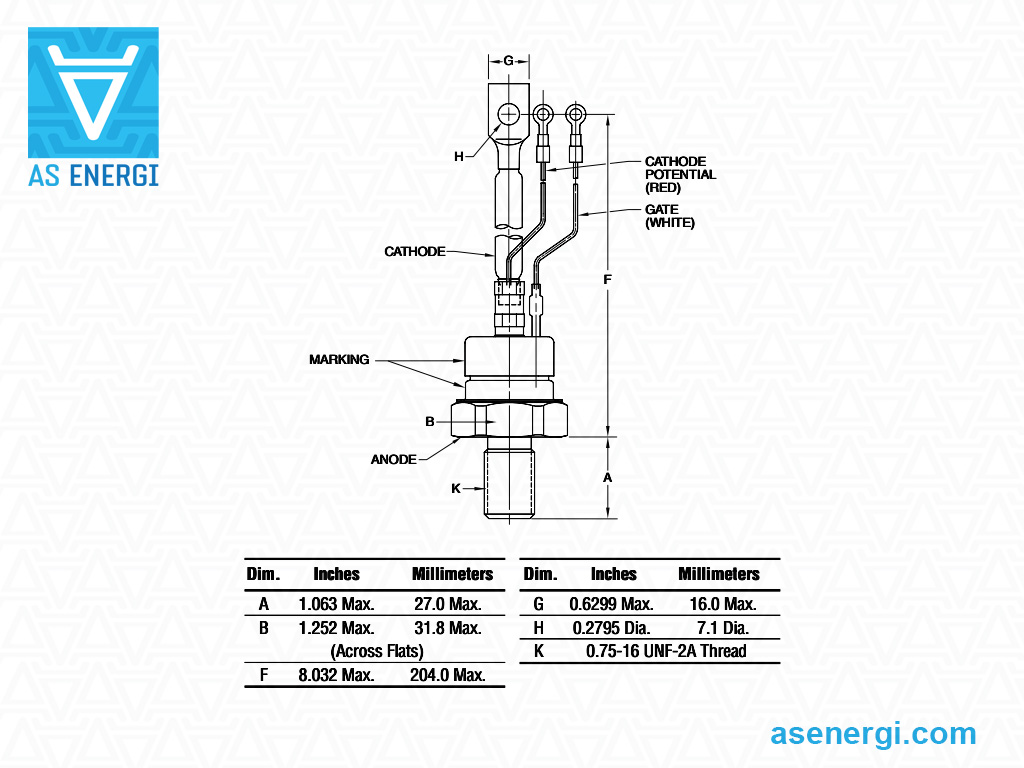

| T607-12-13 | 1200 | 125 (70) | 3.5 | 10 to 50 | 0.13 | 33 Nm | T60 | 0.75-16 UNF-2A | A-T607-12-13 |
|
| T607-12-15 | 1200 | 150 (70) | 4 | 10 to 50 | 0.13 | 33 Nm | T60 | 0.75-16 UNF-2A | A-T607-12-15 |
|
| T607-12-18 | 1200 | 175 (70) | 4.5 | 10 to 50 | 0.13 | 33 Nm | T60 | 0.75-16 UNF-2A | A-T607-12-18 |
|

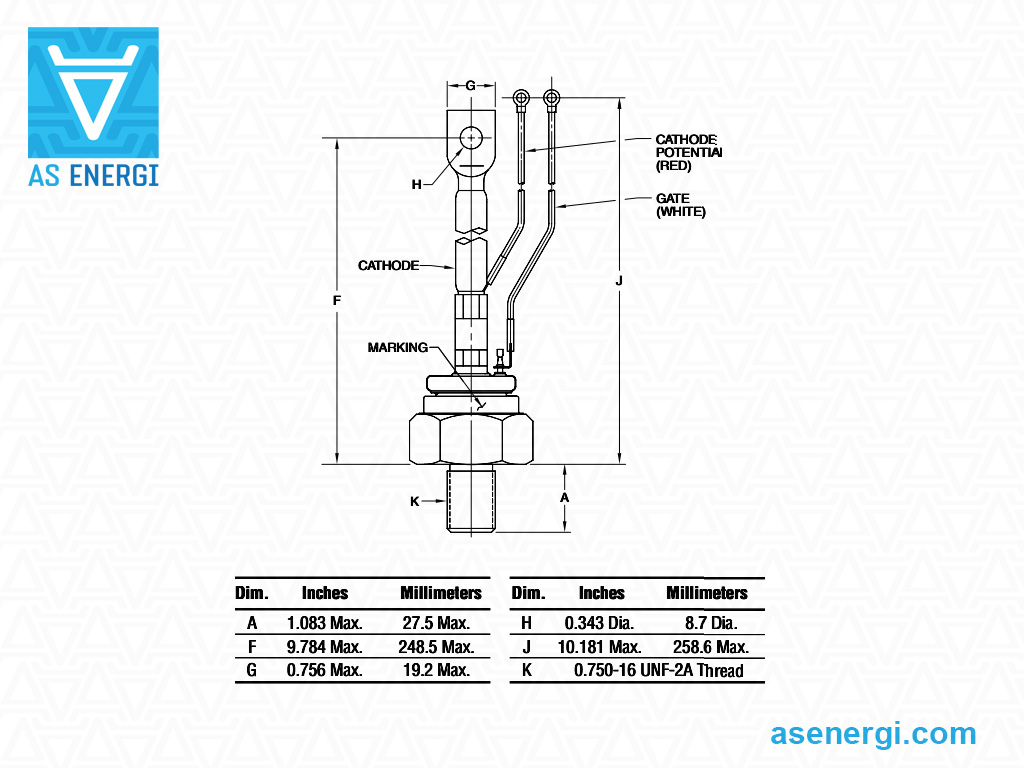

| T707-08-33 | 800 | 325 (70) | 8 | 10 to 50 | 0.1 | 39 Nm | T70 | 0.750-16 UNF-2A | A-T707-08-33 |
|
| T707-10-28 | 1000 | 275 (70) | 7 | 10 to 50 | 0.1 | 39 Nm | T70 | 0.750-16 UNF-2A | A-T707-10-28 |
|
| T707-12-25 | 1200 | 250 (70) | 7 | 25 to 60 | 0.1 | 39 Nm | T70 | 0.750-16 UNF-2A | A-T707-12-25 |
|
| T707-14-30 | 1400 | 300 (70) | 8 | 25 to 60 | 0.1 | 39 Nm | T70 | 0.750-16 UNF-2A | A-T707-14-30 |
|
| Fast Thyristors Disc Type
Up to 800V |
||||||||||

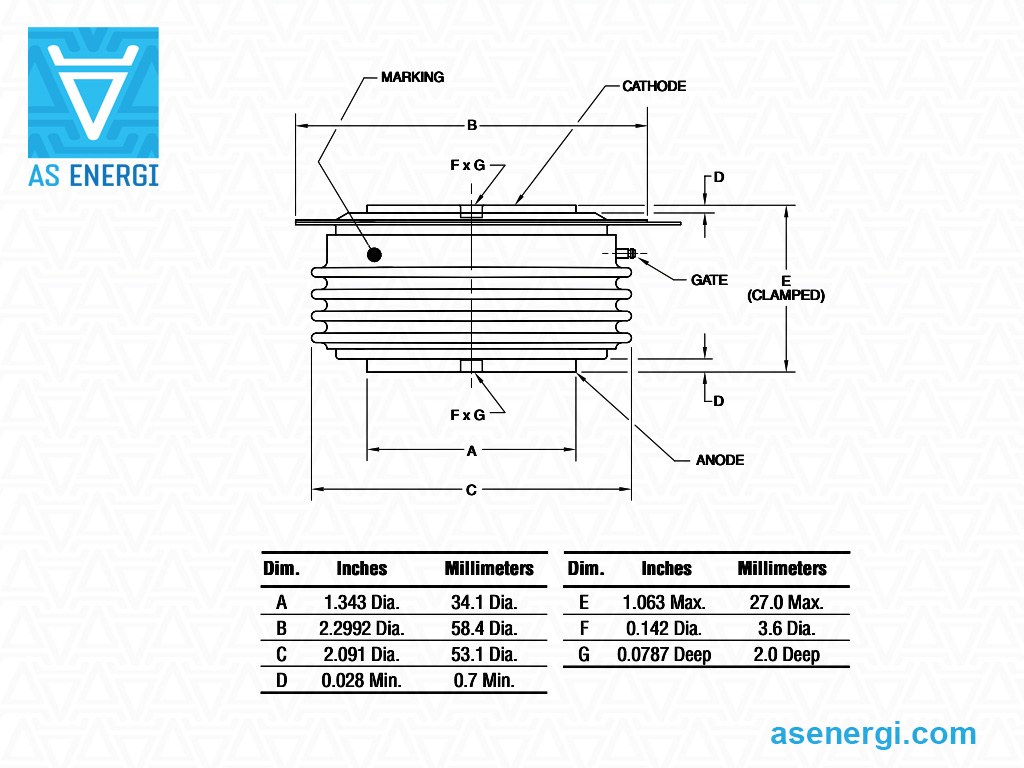

| T727-08-40 | 800 | 400 (70) | 7 | 10 to 50 | 0.06 | 9 to 11 kN | T72 | 58.5x34x27 | A-T727-08-40 |
|
| T727-08-48 | 800 | 475 (70) | 8 | 10 to 50 | 0.06 | 9 to 11 kN | T72 | 58.5x34x27 | A-T727-08-48 |
|

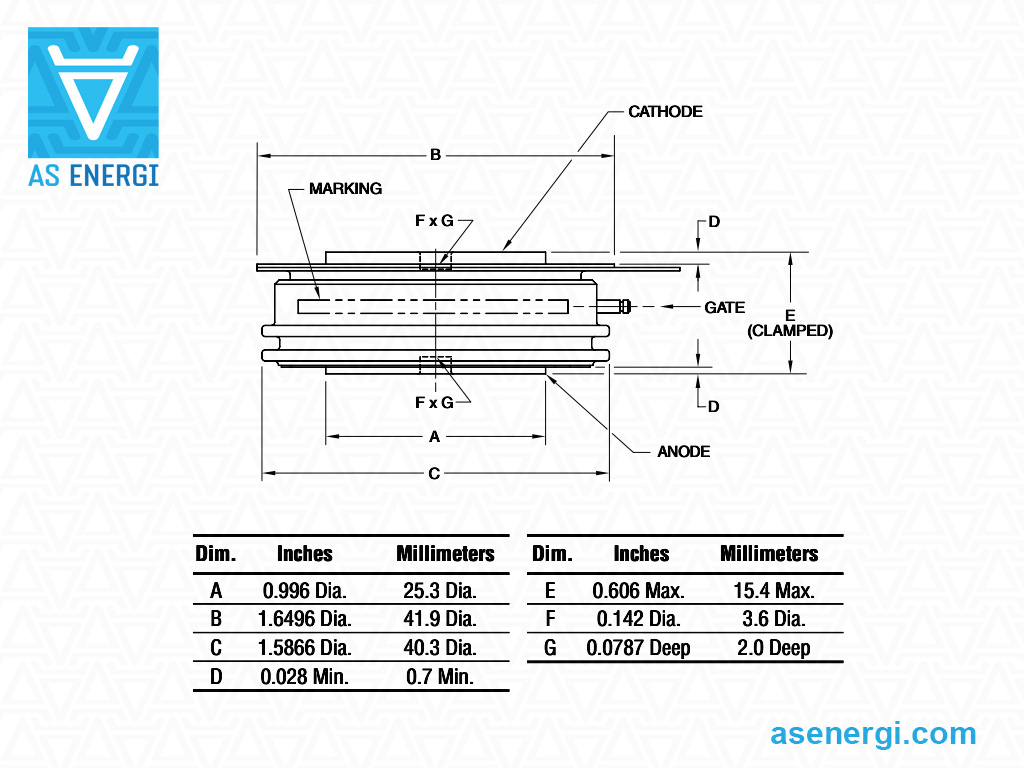

| T7S7-08-55 | 800 | 550 (70) | 8.5 | 10 to 50 | 0.035 | 9 to 11 kN | T7S | 42x25x14.4 | A-T7S7-08-55 |
|
| T72H-08-40 | 800 | 400 (70) | 7 | 10 to 20 | 0.06 | 9 to 11 kN | T72 | 58.5x34x27 | A-T72H-08-40 |
|
| T7S7-08-65 | 800 | 650 (70) | 9.5 | 10 to 50 | 0.035 | 9 to 11 kN | T7S | 42x25x14.4 | A-T7S7-08-65 |
|
| T72H-08-48 | 800 | 475 (70) | 8 | 20 to 40 | 0.06 | 9 to 11 kN | T72 | 58.5x34x27 | A-T72H-08-48 |
|
| T7SH-08-50 | 800 | 500 (70) | 8.5 | 10 to 20 | 0.045 | 9 to 11 kN | T7S | 42x25x14.4 | A-T7SH-08-50 |
|
| T7SH-08-60 | 800 | 600 (70) | 9 | 20 to 40 | 0.045 | 9 to 11 kN | T7S | 42x25x14.4 | A-T7SH-08-60 |
|
| Up to 1400V | ||||||||||

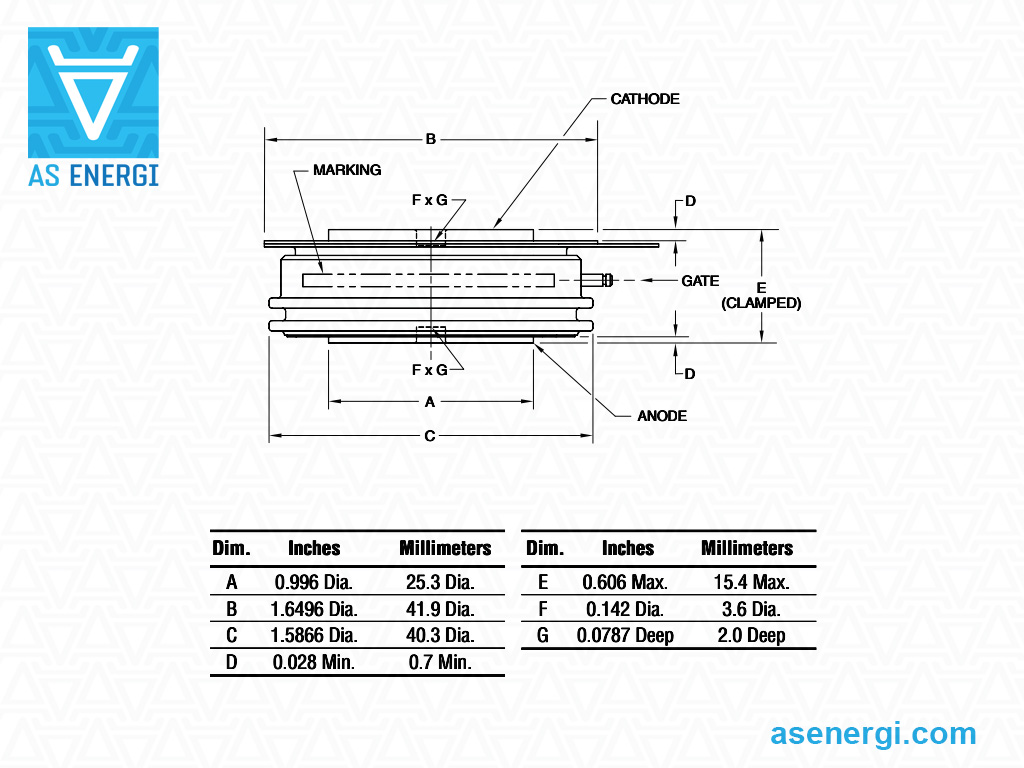

| T7H6-12-49 | 1200 | 515 (85) | 7.6 | 30 | 0.04 | 8.9 to 10.7 kN | T7H | 42x25x15.5 | A-T7H6-12-49 |
|
| T727-14-35 | 1400 | 350 (70) | 7 | 15 to 60 | 0.06 | 9 to 11 kN | T72 | 58.5x34x27 | A-T727-14-35 |
|
| T727-14-45 | 1400 | 450 (70) | 8 | 15 to 60 | 0.06 | 9 to 11 kN | T72 | 58.5x34x27 | A-T727-14-45 |
|
| T7S7-12-50 | 1200 | 500 (70) | 8 | 25 to 60 | 0.035 | 9 to 11 kN | T7S | 42x25x14.4 | A-T7S7-12-50 |
|
| T7S7-12-60 | 1200 | 600 (70) | 9 | 15 to 60 | 0.035 | 9 to 11 kN | T7S | 42x25x14.4 | A-T7S7-12-60 |
|
| T72H-12-35 | 1200 | 350 (70) | 7 | 10 to 50 | 0.06 | 9 to 11 kN | T72 | 58.5x34x27 | A-T72H-12-35 |
|
| T72H-14-45 | 1400 | 450 (70) | 7.5 | 25 to 50 | 0.06 | 9 to 11 kN | T72 | 58.5x34x27 | A-T72H-14-45 |
|
| T7SH-12-40 | 1200 | 400 (70) | 8 | 10 to 50 | 0.045 | 9 to 11 kN | T7S | 42x25x14.4 | A-T7SH-12-40 |
|
| T7SH-14-45 | 1400 | 450 (70) | 8.5 | 25 to 50 | 0.045 | 9 to 11 kN | T7S | 42x25x14.4 | A-T7SH-14-45 |
|

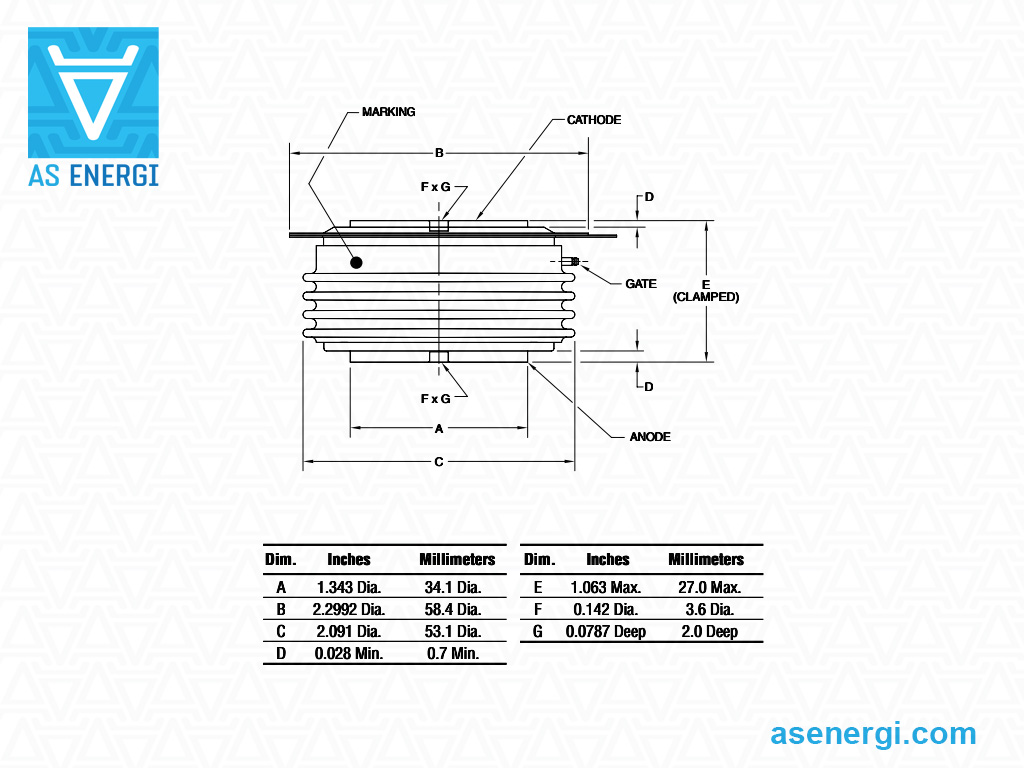

| T826-12-75 | 1200 | 970 (55) | 11.7 | 20 | 0.025 | 13.3 to 17.8 kN | T82 | 58.5x34x27 | A-T826-12-75 |
|
| T82F-12-65 | 1200 | 650 (70) | 8.5 | 15 to 50 | 0.037 | 16 to 18 kN | T82 | 58.5x34x27 | A-T82F-12-65 |
|
| T82F-12-75 | 1200 | 750 (70) | 10 | 25 to 60 | 0.037 | 16 to 18 kN | T82 | 58.5x34x27 | A-T82F-12-75 |
|

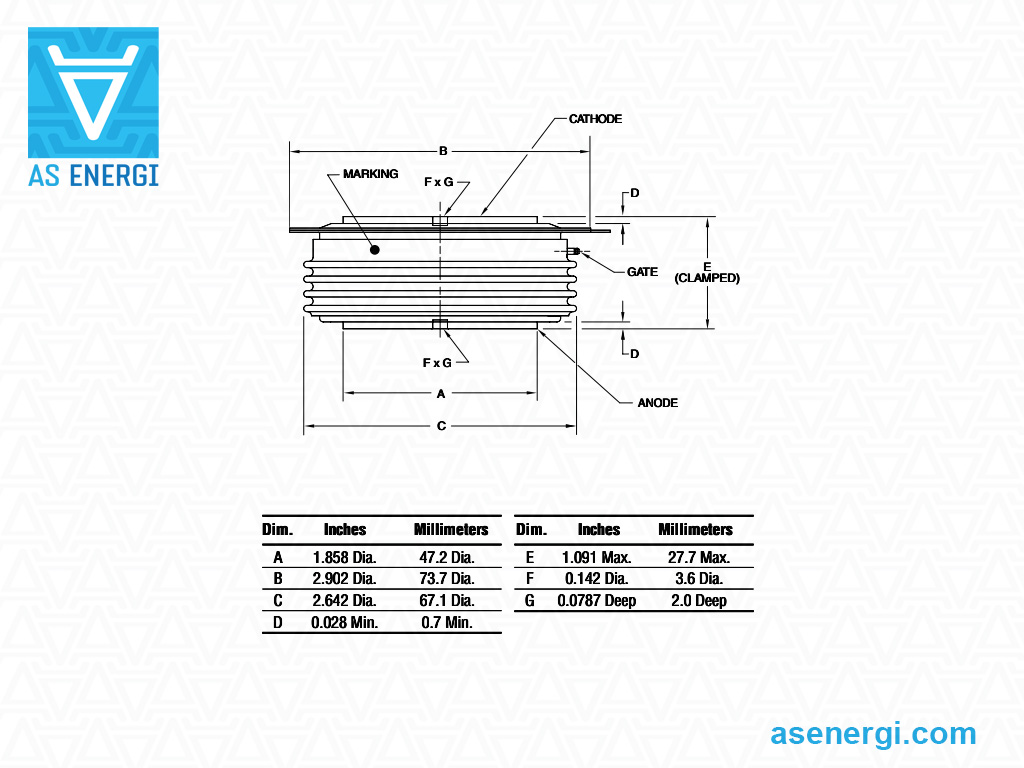

| T9K6-14-09 | 1400 | 1180 (55) | 16.15 | 25 | 0.02 | 22.2 to 24.5 kN | T9K | 74x47x27 | A-T9K6-14-09 |
|

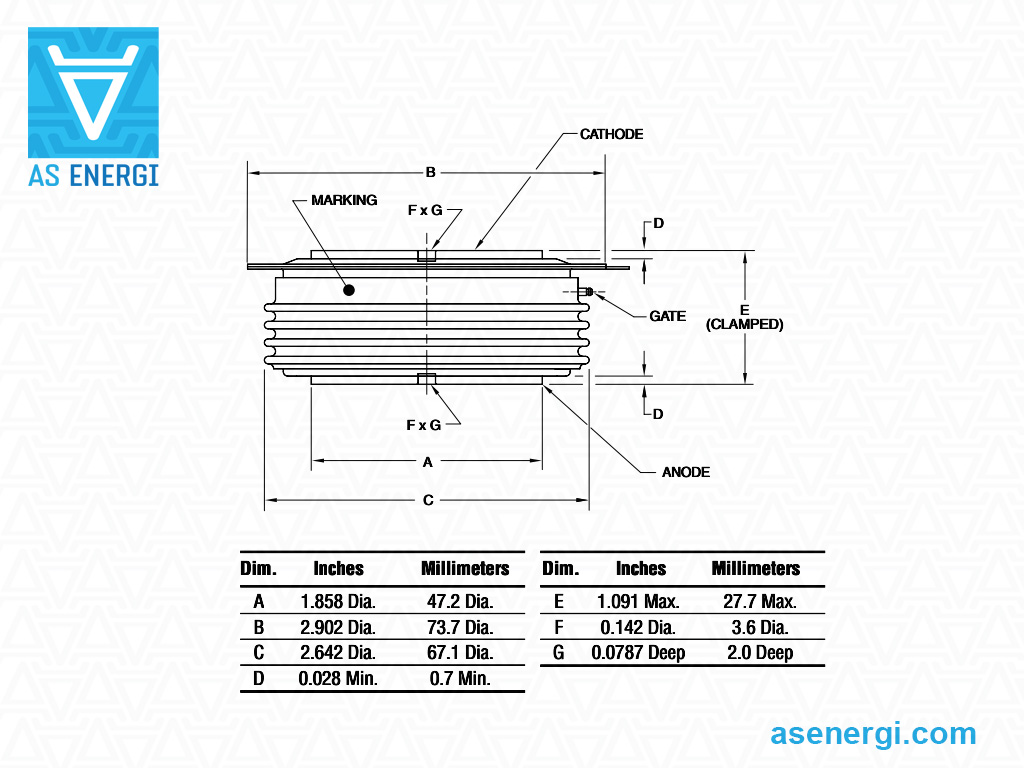

| T9GH-12-10 | 1200 | 1000 (70) | 15 | 20 to 60 | 0.023 | 22 to 25 kN | T9G | 74x47x27.7 | A-T9GH-12-10 |
|
| T9GH-12-11 | 1200 | 1100 (70) | 17 | 40 to 60 | 0.023 | 22 to 25 kN | T9G | 74x47x27.7 | A-T9GH-12-11 |
|

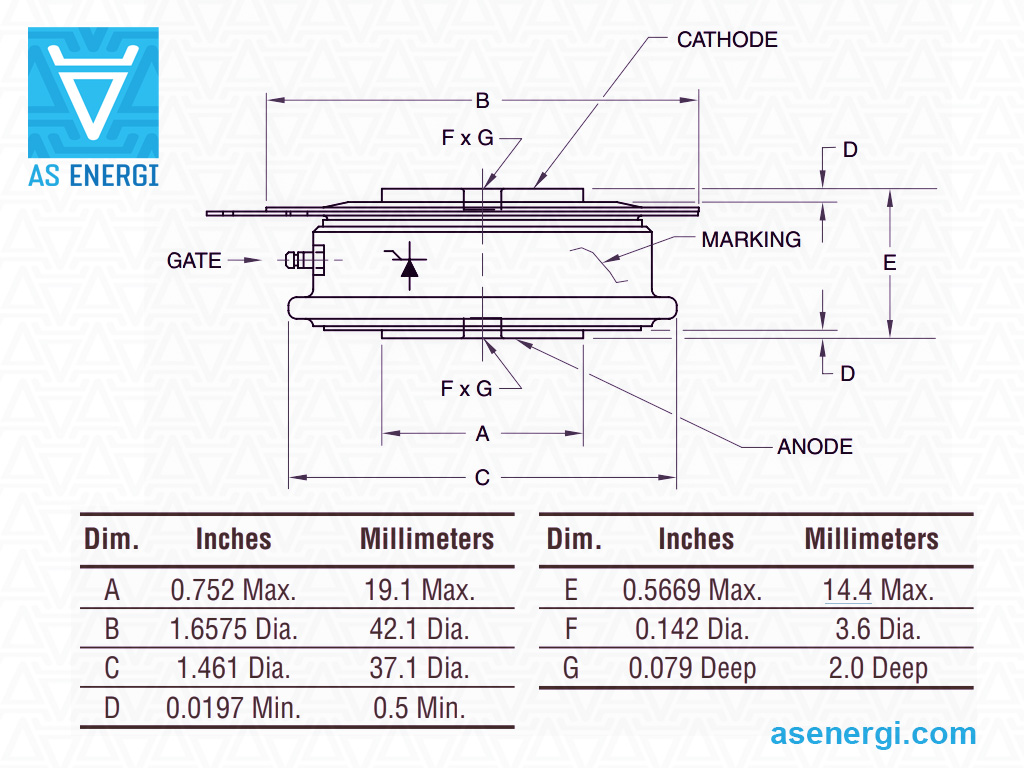

| T627-12-15 | 1200 | 150 (70) | 3.5 | 10 to 50 | 0.08 | 4.5 to 6.3 kN | T62 | 42x19x14 | A-T627-12-15 |
|
| T627-12-20 | 1200 | 200 (70) | 4 | 10 to 50 | 0.08 | 4.5 to 6.3 kN | T62 | 42x19x14 | A-T627-12-20 |
|
| T627-12-25 | 1200 | 250 (70) | 4.5 | 10 to 50 | 0.08 | 4.5 to 6.3 kN | T62 | 42x19x14 | A-T627-12-25 |
|
| C458PD | 1400 | - | 16 | 30 to 35 | 0.023 | 22.2 to 26.6 kN | T9G | 74x47x27.7 | A-C458PD |
|
| Up to 2000V | ||||||||||
| T72H-18-42 | 1800 | 420 (70) | 6.8 | 80 to 100 | 0.06 | 9 to 11 kN | T72 | 58.5x34x27 | A-T72H-18-42 |
|
| T72H-18-30 | 1800 | 300 (70) | 7 | 40 to 60 | 0.06 | 9 to 11 kN | T72 | 58.5x34x27 | A-T72H-18-30 |
|
| T7SH-18-36 | 1800 | 360 (70) | 8 | 40 to 60 | 0.045 | 9 to 11 kN | T7S | 42x25x14.4 | A-T7SH-18-36 |
|
| T7SH-18-46 | 1800 | 460 (70) | 8.5 | 80 to 100 | 0.045 | 9 to 11 kN | T7S | 42x25x14.4 | A-T7SH-18-46 |
|
| C612L | 2000 | 600 (70) | 9 | 55 to 60 | 0.045 | 16 to 18 kN | T82 | 58.5x34x27 | A-C612L |
|
| C613L | 2000 | 550 (70) | 6.5 | 45 to 50 | 0.045 | 16 to 18 kN | T82 | 58.5x34x27 | A-C613L |
|
| C712L | 2000 | 1100 (70) | 20 | 55 | 0.023 | 22.2 to 26.6 kN | T9G | 74x47x27.7 | A-C712L |
|
| C713L | 2000 | 1000 (70) | 15 | 45 to 50 | 0.023 | 22.2 to 26.6 kN | T9G | 74x47x27.7 | A-C713L |
|
| C714L | 2000 | 925 (70) | 16 | 40 to 45 | 0.023 | 22.2 to 26.6 kN | T9G | 74x47x27.7 | A-C714L |
|

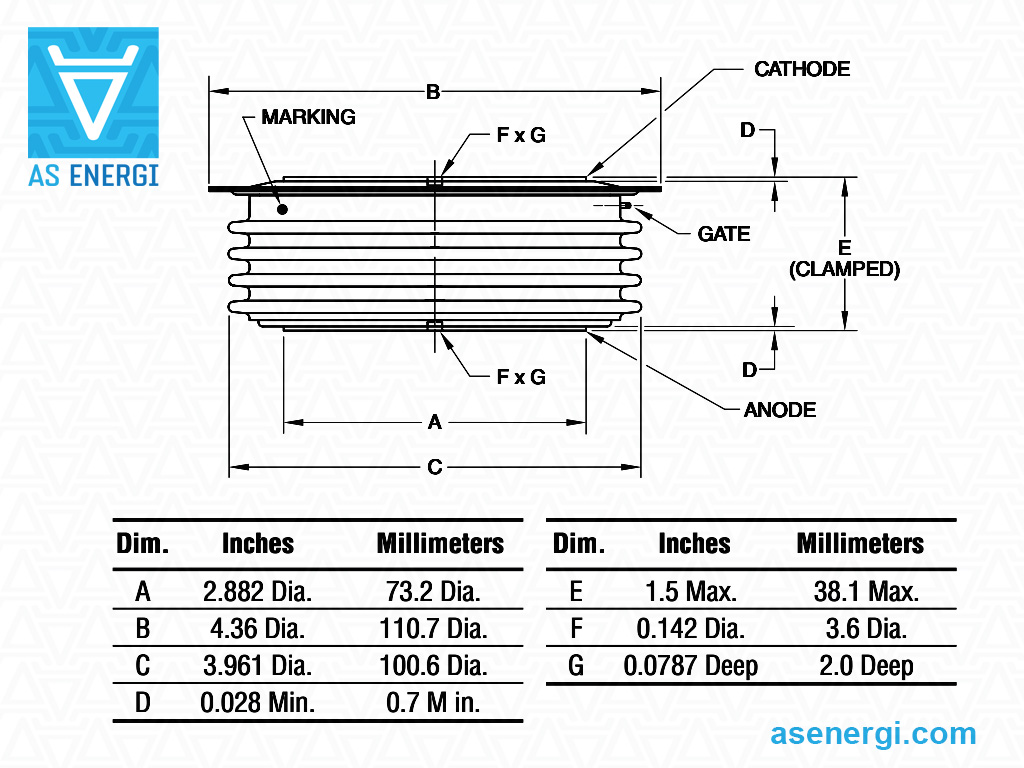

| C770L | 2000 | 2100 (70) | 33 | 60 | 0.01 | 40 to 44.5 kN | TB2 | 110x73x38 | A-C770L |
|
Guide de numérotation des pièces pour les Thyristors Rapides Powerex:
| A | - | T | 627 | - | 12 | - | 20 | - | M |
| A | – |  AS ENERGITM |
| T | – | Groupe de produits: Thyristor rapide. |
| 627 | – | Type Numéro. |
| 12 | – | Tension nominale (VRRM x 100). |
| 20 | – | Valeur nominale actuelle: T5 - (x 1); T6, T7, T8 - (x 10); T9, TA, TB, TC, TD - (x 100). |
| M | – | Modification. |
Semi-conducteurs de haute puissance AS ENERGITM
Notre société est engagée dans la fabrication et la vente d'une large gamme de semi-conducteurs de puissance (thyristors de puissance, modules, diodes de redressement, diodes d'avalanche, de rotor et de soudage, triacs, etc.) avec des courants allant jusqu'à 15 000 A et des tensions allant jusqu'à 9 000 V, ainsi que des dissipateurs de chaleur à air et à eau.
Vous pouvez acheter des dispositifs à semi-conducteur dans n'importe quel volume, et lorsque vous commandez des lots importants, le prix sera plus bas. Nous avons gagné la confiance de nos clients et fournissons des produits dans le monde entier.
Pour toute question concernant l'acquisition de Thyristors, Diodes et Modules de puissance, envoyez une demande par courrier électronique à l'adresse suivante:
Et nous vous fournirons une offre commerciale pour la livraison.
Pour un grand nombre de personnes, nous fournirons un prix individuel!!!
Nous sommes disposés à fabriquer des produits dans nos installations de production en fonction de vos demandes et de vos tâches techniques.
Galerie de photos
Galerie de photos montre de nombreux dispositifs à semi-conducteurs, puces à semi-conducteurs et SCR produits par AS ENERGITM, exemples de rapports d'essais.
Dissipateurs thermiques pour thyristors à disque de puissance:
Les dissipateurs de chaleur (radiateurs) sont utilisés pour le refroidissement unilatéral et bilatéral des dispositifs semi-conducteurs de puissance dans la conception des disques.
Les dissipateurs de chaleur des refroidisseurs sont fabriqués à partir de profilés de radiateur en aluminium et ne nécessitent pas de revêtement protecteur supplémentaire lorsqu'ils sont utilisés dans des conditions climatiques variées.
Des dissipateurs de chaleur à air et à eau pour le refroidissement des thyristors sont également disponibles sur commande.
Voir pour plus d'informations sur les dissipateurs:"Dissipateurs refroidis par air série O pour dispositifs à disque", "Radiateur à air série SF", "Dissipateur thermique à eau série SS".
Pourquoi choisir AS ENERGITM
- Installations de production propres, y compris la production de puces en silicium pour semi-conducteurs
- Marque européenne - qualité à 100 %, prix avantageux, délais de production courts
- Plus de 20 ans d'expérience dans l'industrie des semi-conducteurs
- Des clients de plus de 50 pays nous font confiance
- 20000 articles dans la gamme de produits pour des courants de 10A à 15000A, des tensions de 100V à 9000V
- Nous produisons des analogues de produits d'autres fabricants
- Qualité certifiée garantie, période de garantie de fonctionnement - 2 ans
Garantie de qualité
Nos produits sont certifiés et correspondent aux normes internationales.
Notre société offre une garantie de qualité pour les produits de 2 ans.
Nous fournissons des certificats de conformité, des rapports de fiabilité, des fiches techniques et des passeports techniques à la demande du client.
Chaque produit est testé pour les principaux paramètres, et des rapports de test des paramètres pour chaque produit sont fournis.
Géographie du partenariat
AS ENERGITM l'entreprise fabrique et fournit des semi-conducteurs de puissance à plus de 50 pays dans le monde.
Logistique et livraison
Nous livrons nos produits dans le monde entier grâce aux services de sociétés de logistique : DHL, TNT, UPS, EMS, Fedex, Aramex.
Les produits peuvent être livrés par tous les moyens de transport : aérien, maritime, ferroviaire et routier.
AS ENERGITM Fabrication de semi-conducteurs
Notre gamme de produits comprend des diodes de redressement, des thyristors de contrôle de phase à disque et à goujon, des diodes et thyristors à avalanche, des thyristors à commutation rapide et à haute fréquence, des diodes à récupération rapide, des diodes de soudage et de rotor, des triacs, des ponts redresseurs, des modules de puissance (thyristor, diode, thyristor-diode, IGBT), ainsi que des dissipateurs de chaleur à air et à eau.
Les diodes de puissance et les thyristors sont produits pour des courants de 10A à 15000A et des tensions de 100V à 9000V.
Les modules de diodes de puissance et de thyristors sont produits à partir de 25A et jusqu'à 1250A, dans une gamme de tension allant de 400V à 4400V.
La gamme de semi-conducteurs de puissance comprend également des dispositifs semi-conducteurs équivalents, de remplacement, analogiques et alternatifs de fabricants mondiaux.
