AS ENERGIThyristors à commutation rapide Remplacement Techsem
Thyristors à commutation rapide, également appelés Thyristors à extinction rapide, assurent de faibles pertes de commutation et de hautes performances en di/dt. Les thyristors à commutation rapide conviennent aux onduleurs existants, aux variateurs à découpage (DC chopper), aux alimentations sans interruption (UPS) et aux applications à impulsions de puissance.
Thyristors ATYF AS ENERGITM sont un remplacement, analogues et alternatifs pour les thyristors à commutation rapide Techsem.
"Radiateurs refroidis par air série O pour dispositifs disque", "Radiateur à air série SF", Radiateur à eau série SS" pour le refroidissement des thyristors sont également disponibles sur commande.
Guide de numérotation pour les thyristors à commutation rapide
Vidéo: Critiques des thyristors disque haute puissance Les thyristors à commutation rapide (thyristors capsule à extinction rapide) sont disponibles de 800 V jusqu'à 4800V, courants de 490 A à 4890A et temps d'extinction tq de 10μs à 30μs.
Le thyristor possède un boîtier céramique conforme aux standards industriels facilitant l'intégration dans les équipements existants. Ce thyristor présente un boîtier disque avec contacts sous pression. La polarité du thyristor est indiquée par un pictogramme sur le boîtier. Les spécifications techniques, le guide de numérotation, les fiches techniques PDF et les dessins d'encombrement des thyristors sont listés ci‑dessous.
Les thyristors AS ENERGITM présentent les caractéristiques suivantes: faibles pertes statiques et dynamiques, fortes valeurs de VDRM/VRRM, vaste expérience d'utilisation des dispositifs dans diverses industries, gamme de tensions de 100 à 9000 V et courants de 10 à 15000A, grande résistance aux cycles thermiques et électriques, refroidissement naturel ou forcé par air.
Notre société fournit une garantie de qualité de 2 ans pour les thyristors à compter de la date d'achat. Lors de la fourniture des thyristors, si nécessaire, nous remettons un passeport technique et un certificat de conformité.
Le prix final des thyristors à commutation rapide dépend de la classe de tension, de la quantité, des conditions de livraison, du fabricant, du pays d'origine et du mode de paiement.
Spécifications générales des thyristors à commutation rapide Techsem et des remplacements
| Type | I T(AV)
(T C=55°C) |
V DRM
V RRM |
I TSM | I 2t | V T0 | r T | T vj max | R th(j-c) | W | Dimensions ØDxØdxH |
Remplacement AS ENERGITM |
Fiche techniquet |
| A | V | kA | kA 2·s | V | mΩ | ºC | K/W | g | mm | |||
| Y30KKE | 490 | 800-1600 | 4.5 | 92 | 1.6 | 0.91 | 125 | 0.045 | 80 | 42x25x15 | ATY30FE |
|

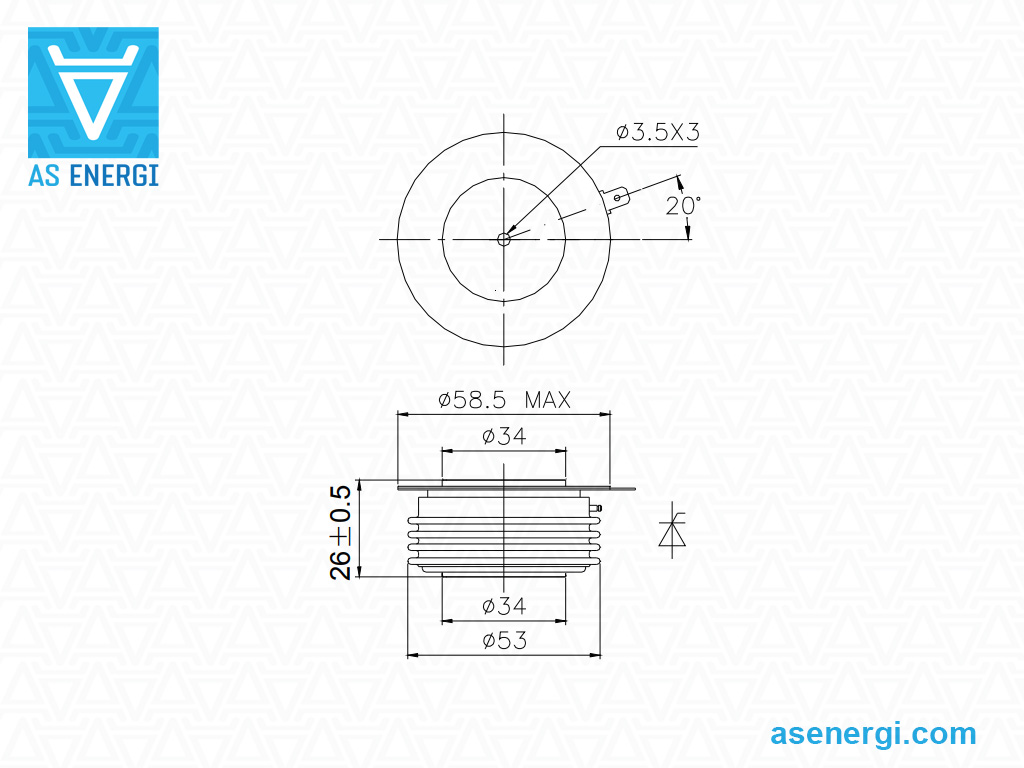

| Y38KKE | 850 | 800-1800 | 9 | 405 | 1.36 | 0.53 | 125 | 0.035 | 250 | 58.5x34x26 | ATY38FE |
|
| Y40KKE | 1080 | 800-1800 | 10 | 500 | 1.3 | 0.48 | 125 | 0.028 | 320 | 66x42x26 | ATY40FE |
|
| Y45KKE | 1220 | 800-1800 | 12 | 720 | 1.32 | 0.48 | 125 | 0.024 | 380 | 69x45x26 | ATY45FE |
|
| Y50KKE | 1330 | 800-1800 | 14 | 980 | 1.56 | 0.33 | 125 | 0.02 | 440 | 74x47x26 | ATY50FE |
|

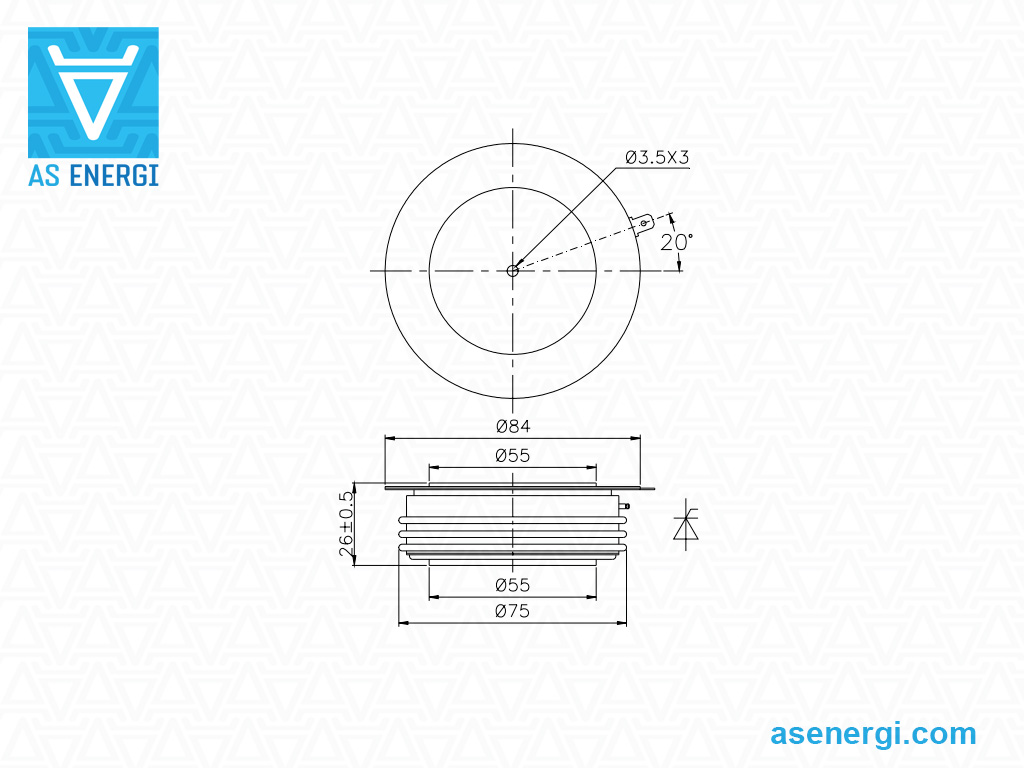

| Y55KKE | 1330 | 800-1800 | 16 | 1280 | 1.51 | 0.32 | 125 | 0.018 | 590 | 84x55x26 | ATY55FE |
|
| Y60KKE | 1750 | 800-1800 | 18 | 1620 | 1.48 | 0.28 | 125 | 0.016 | 650 | 84x55x26 | ATY60FE |
|
| Y65KKE | 2080 | 800-1800 | 21 | 2205 | 1.41 | 0.24 | 125 | 0.013 | 820 | 100x63x26 | ATY65FE |
|
| Y70KKE | 2240 | 800-1800 | 23 | 2645 | 1.45 | 0.19 | 125 | 0.012 | 880 | 100x63x26 | ATY70FE |
|

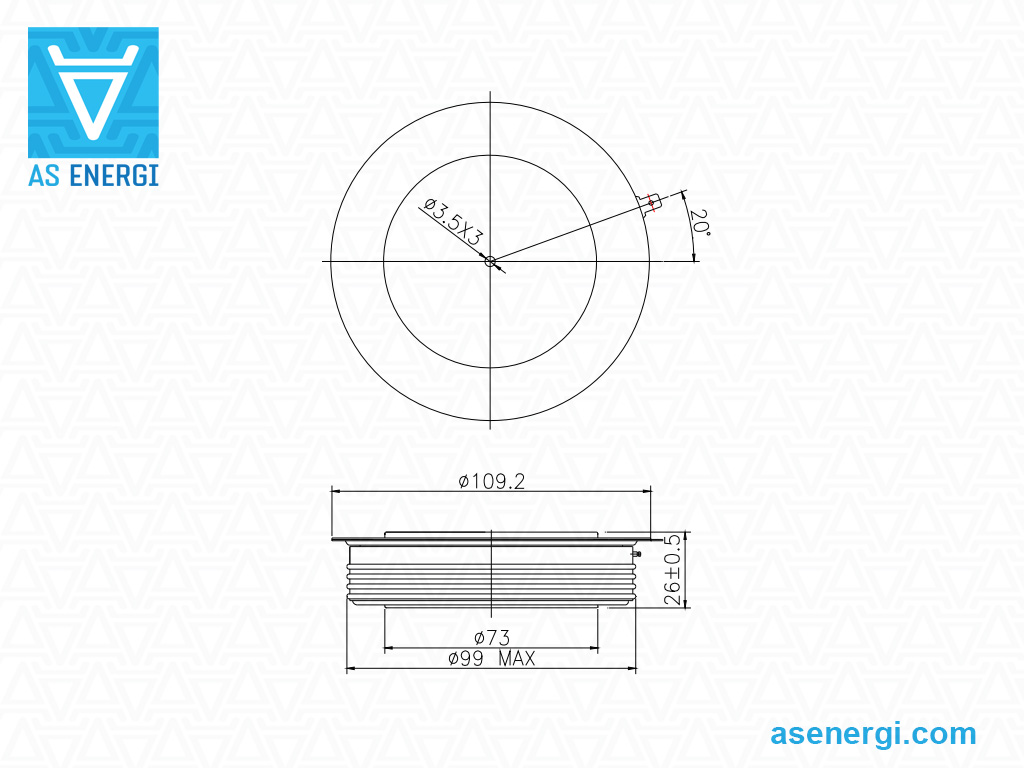

| Y76KKE | 2940 | 800-1800 | 35.6 | 6337 | 1.3 | 0.14 | 125 | 0.01 | 1100 | 109x73x26 | ATY76FE |
|

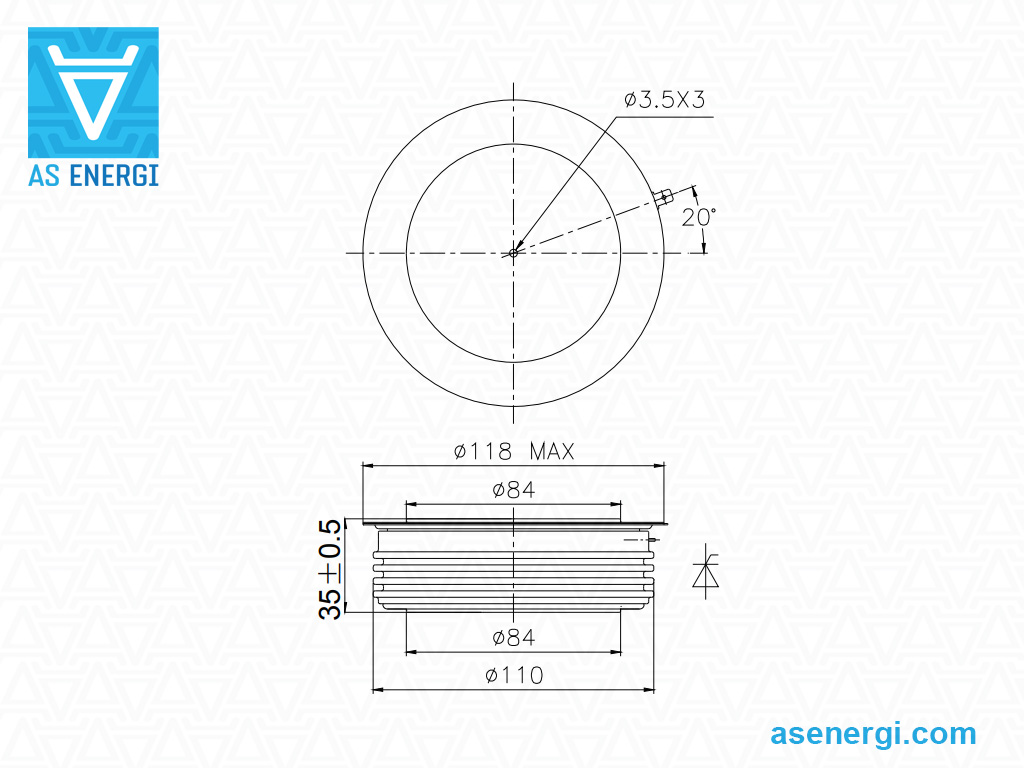

| Y89KKE | 4470 | 800-1800 | 45 | 10125 | 1.14 | 0.23 | 125 | 0.007 | 1390 | 118x84x35 | ATY89FE |
|
| Y65KKG | 1920 | 1900-2500 | 21 | 2205 | 1.48 | 0.18 | 125 | 0.013 | 820 | 100x63x26 | ATY65FG |
|

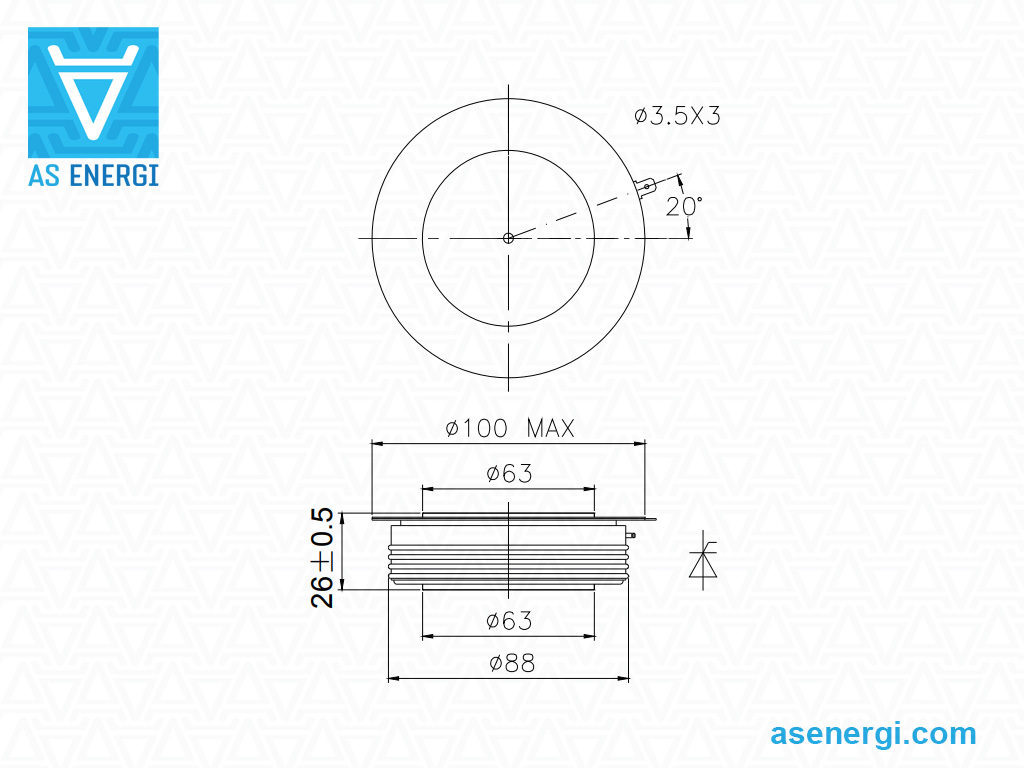

| Y70KKG | 2160 | 1900-2500 | 22.7 | 2576 | 1.48 | 0.14 | 125 | 0.012 | 880 | 100x63x26 | ATY70FG |
|

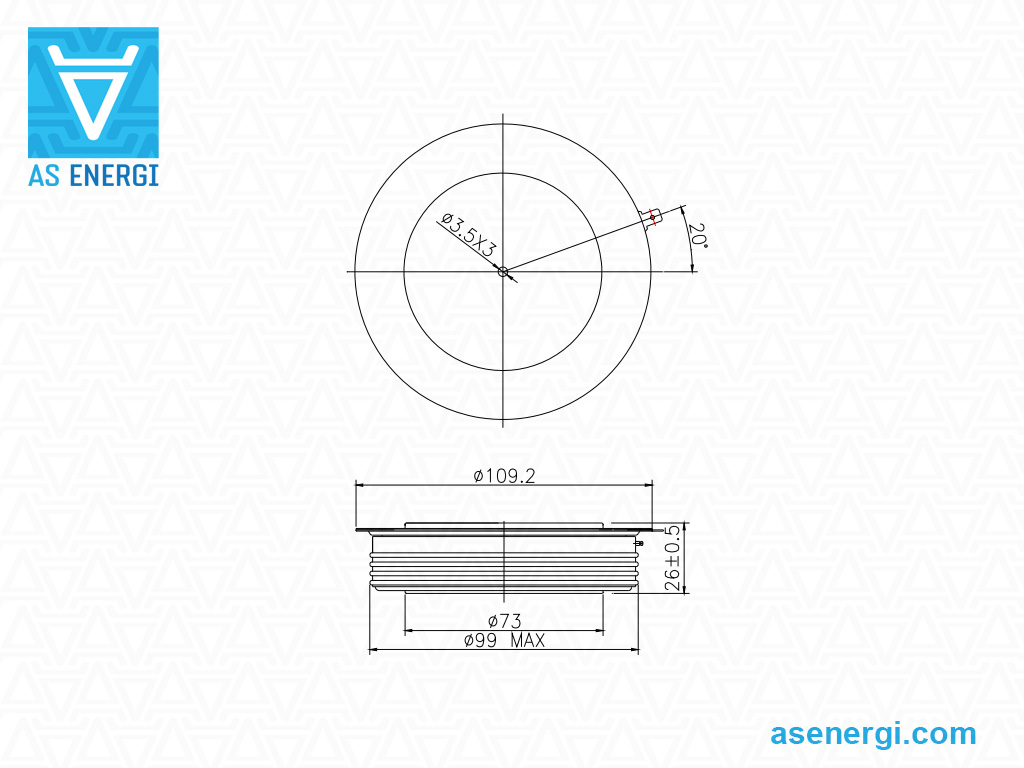

| Y76KKG | 2790 | 1900-3000 | 33.8 | 5712 | 1.48 | 0.1 | 125 | 0.01 | 1100 | 109x73x26 | ATY76FG |
|
| Y89KKG | 3800 | 1900-2500 | 44 | 9680 | 1.32 | 0.14 | 125 | 0.007 | 1390 | 118x84x27 | ATY89FG |
|

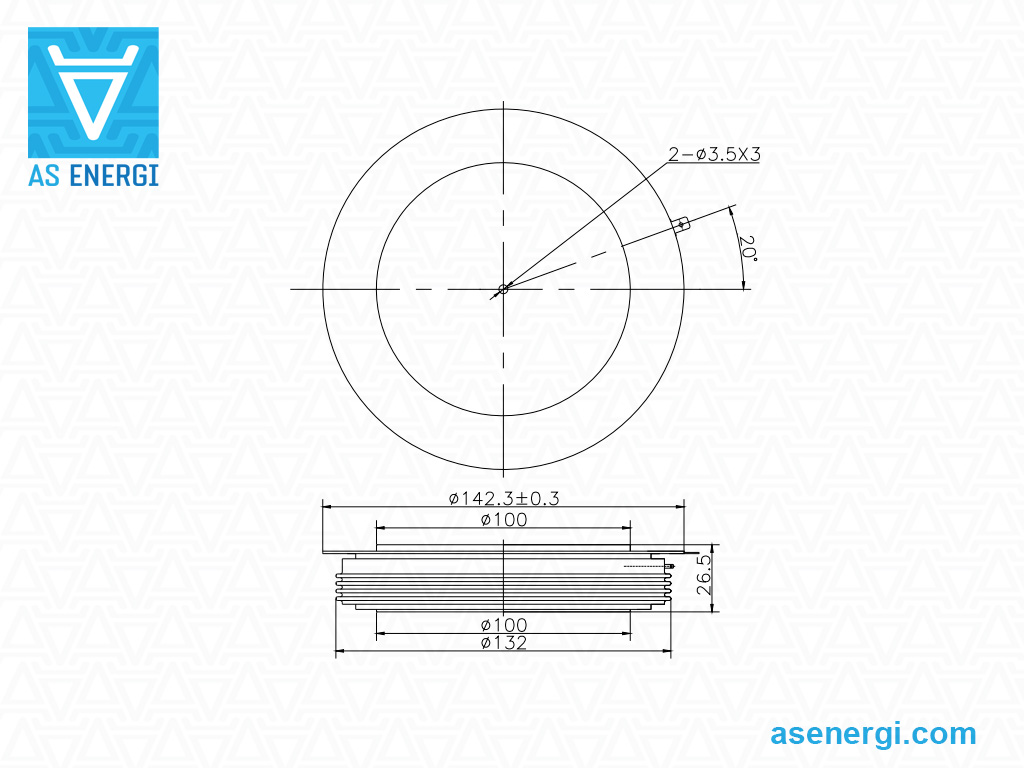

| Y100KKG | 4890 | 1900-3000 | 62 | 19220 | 1.3 | 0.13 | 125 | 0.005 | 2000 | 142x100x26.5 | ATY100FG |
|
| Y70KKJ | 1770 | 3100-4000 | 18 | 1620 | 1.65 | 0.38 | 125 | 0.012 | 880 | 100x63x26 | ATY70FJ |
|
| Y76KKJ | 2040 | 3100-4000 | 23 | 2645 | 1.89 | 0.42 | 125 | 0.010 | 1100 | 110x73x26 | ATY76FJ |
|
| Y89KKJ | 3370 | 3100-4000 | 31 | 6125 | 1.48 | 0.18 | 125 | 0.007 | 1390 | 118x84x26 | ATY89FJ |
|

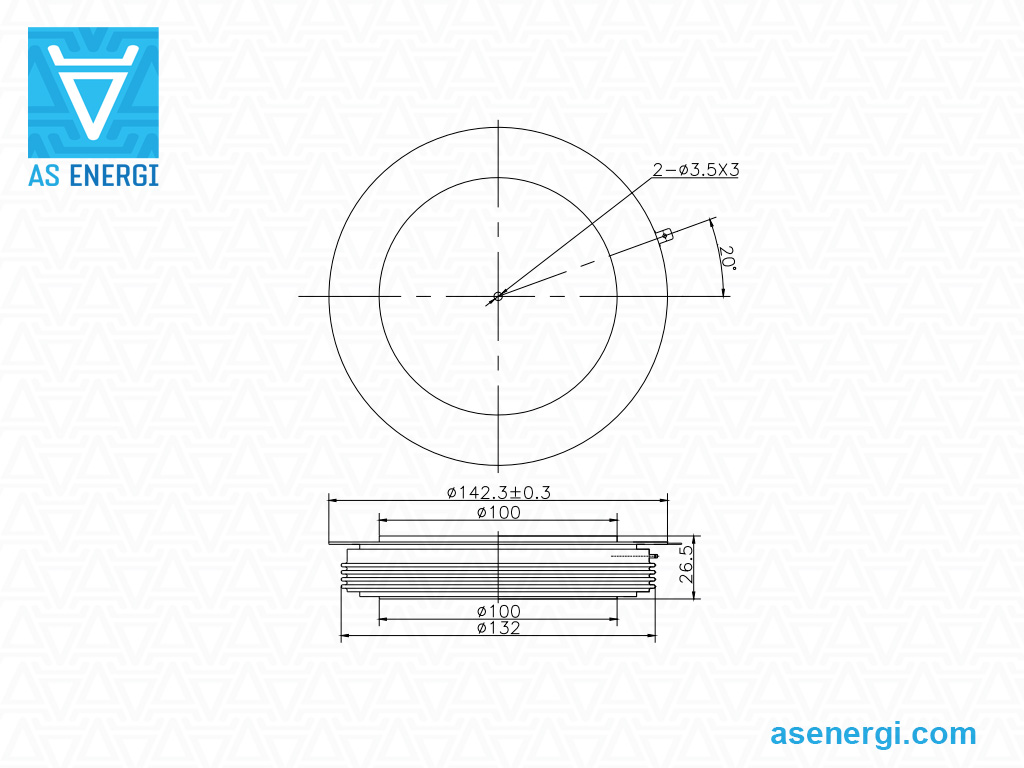

| Y100KKJ | 4370 | 3100-4000 | 44 | 9680 | 1.48 | 0.16 | 125 | 0.005 | 2000 | 142x100x26.5 | ATY100FJ |
|
| Y89KKM | 3290 | 4100-4800 | 35 | 6125 | 1.58 | 0.18 | 125 | 0.007 | 1390 | 118x84x26 | ATY89FM |
|

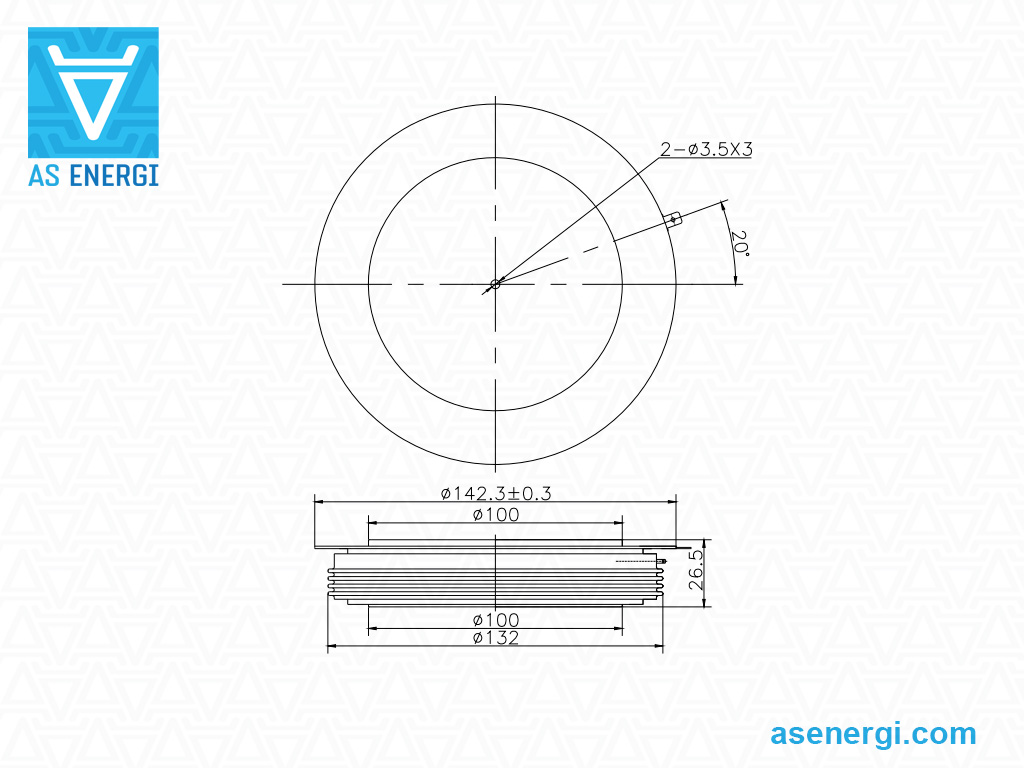

| Y100KKM | 4290 | 4100-4800 | 44 | 9680 | 1.58 | 0.16 | 125 | 0.005 | 2000 | 142x100x26.5 | ATY100FM |
|
Guide de numérotation pour les thyristors à commutation rapide:
| A | TY | 50 | F | E | - | 1330 | - | 16 |
| A | – |  AS ENERGITM |
| TY | – | Groupe de produits: Thyristor. |
| 50 | – | Série de thyristors. |
| F | – | Type de thyristor: commutation rapide (extinction rapide). |
| E | – | Gamme de classes: E: 800-1600V G: 1900-3000V J: 3100-4000V M: 4100-4800V |
| 1330 | – | Courant moyen en conduction IT(AV), Amp. |
| 16 | – | Code de tension VRRM / 100. |
Semi-conducteurs de puissance AS ENERGITM
Notre société est engagée dans la fabrication et la vente d'une vaste gamme de semi-conducteurs de puissance (thyristors de puissance, modules, diodes redresseuses, diodes avalanche, diodes pour rotor et soudage, triacs, etc.) pour des courants jusqu'à 15000A et des tensions jusqu'à 9000V, ainsi que des dissipateurs thermiques air et eau associés.
Vous pouvez acheter des dispositifs semi-conducteurs en tout volume ; pour les commandes volumineuses, le prix sera réduit. Nous avons gagné la confiance des clients et fournissons nos produits dans le monde entier.
Pour toute question concernant l'acquisition de thyristors de puissance, diodes, modules, envoyez une demande par e‑mail à:
Et nous vous fournirons une offre commerciale pour la livraison.
Pour de grandes quantités, nous proposerons un prix individuel!!!
Nous sommes disposés à fabriquer des produits dans nos installations de production en fonction de vos demandes et de vos tâches techniques.
Galerie de photos
Galerie de photos montre de nombreux dispositifs à semi-conducteurs, puces à semi-conducteurs et SCR produits par AS ENERGITM, exemples de rapports d'essais.
Photos des thyristors disque de forte puissance:
Recommandations d'installation pour les thyristors de puissance:
La fiabilité du transfert thermique et du contact électrique entre les surfaces d'appui du thyristor et du refroidisseur sur toute la plage de températures est assurée par un couple approprié (force de serrage).
Avant l'assemblage, vous devez effectuer une inspection visuelle (1) des surfaces de contact pour détecter des dommages mécaniques et essuyer (2) avec un chiffon imbibé d'alcool (toluène, essence, acétone).
Après inspection, fixez les contacts de courant (conducteurs), installez une goupille pour verrouiller l'alignement de la structure.
Pour améliorer les paramètres de transfert thermique, il est recommandé d'appliquer (3) une fine couche de pâte thermique silicone conductrice avant l'assemblage, ce qui n'est pas une condition obligatoire pour l'installation.
Installez le thyristor (3), la seconde partie du refroidisseur, l'isolant en fibre de verre et la rondelle de poussée.
Visser le traverse (4) et serrer uniformément les écrous. Assurez-vous qu'il n'y a aucun désalignement et que les surfaces de contact sont planes.
Lorsque les pièces sont suffisamment serrées mais mobiles, nous recommandons de placer le refroidisseur sur une surface plane et de vérifier la tolérance de parallélisme du plan adjacent global des surfaces (5).
Serrez chaque écrou à tour de rôle (environ un quart de tour) jusqu'à butée (6). Le niveau de flexion du traverse détermine si la force de serrage obtenue correspond à celle requise.
Après l'installation, les éléments de fixation (écrous et rondelles) doivent être protégés contre la corrosion.
Conseils et recommandations pour les thyristors de puissance:
Les thyristors de puissance ne doivent pas être exploités pendant de longues périodes à leur charge limite pour tous les paramètres. Dans ce cas, le facteur de sécurité est déterminé par le degré de fiabilité requis du dispositif.
Remplacez un thyristor de puissance défaillant par un thyristor dont les paramètres correspondent à celui remplacé.
Un refroidissement supplémentaire doit être prévu lors d'une exploitation dans un environnement à température ambiante élevée.
Il est recommandé d'effectuer un nettoyage périodique des thyristors de puissance et des refroidisseurs pour éliminer la poussière et les contaminants afin d'assurer une dissipation thermique correcte.
Des diviseurs de courant inductifs (souvent un fil toroïdal torsadé) doivent être utilisés pour égaliser les courants entre des thyristors de puissance connectés en parallèle. Les méthodes de connexion les plus populaires sont le circuit fermé, le circuit à bobine commune ou la connexion de thyristors de puissance. L'efficacité des diviseurs de courant dans ce cas est déterminée par la section du fil magnétique.
La prévention du déséquilibre de tension lorsque les thyristors de puissance sont connectés en série est obtenue en utilisant des résistances d'équilibrage (shunt) montées en parallèle avec chaque thyristor. L'égalisation de tension en condition transitoire est assurée en connectant des condensateurs en parallèle sur chaque thyristor.
Il est strictement interdit de toucher les thyristors de puissance sous haute tension pendant le fonctionnement.
Pourquoi choisir AS ENERGITM
- Installations de production propres, y compris la production de puces en silicium pour semi-conducteurs
- Marque européenne - qualité à 100 %, prix avantageux, délais de production courts
- Plus de 20 ans d'expérience dans l'industrie des semi-conducteurs
- Des clients de plus de 50 pays nous font confiance
- 20000 articles dans la gamme de produits pour des courants de 10A à 15000A, des tensions de 100V à 9000V
- Nous produisons des analogues de produits d'autres fabricants
- Qualité certifiée garantie, période de garantie de fonctionnement - 2 ans
Garantie de qualité
Nos produits sont certifiés et correspondent aux normes internationales.
Notre société offre une garantie de qualité pour les produits de 2 ans.
Nous fournissons des certificats de conformité, des rapports de fiabilité, des fiches techniques et des passeports techniques à la demande du client.
Chaque produit est testé pour les principaux paramètres, et des rapports de test des paramètres pour chaque produit sont fournis.
Géographie du partenariat
AS ENERGITM l'entreprise fabrique et fournit des semi-conducteurs de puissance à plus de 50 pays dans le monde.
Logistique et livraison
Nous livrons nos produits dans le monde entier grâce aux services de sociétés de logistique : DHL, TNT, UPS, EMS, Fedex, Aramex.
Les produits peuvent être livrés par tous les moyens de transport : aérien, maritime, ferroviaire et routier.
AS ENERGITM Fabrication de semi-conducteurs
Notre gamme de produits comprend des diodes de redressement, des thyristors de contrôle de phase à disque et à goujon, des diodes et thyristors à avalanche, des thyristors à commutation rapide et à haute fréquence, des diodes à récupération rapide, des diodes de soudage et de rotor, des triacs, des ponts redresseurs, des modules de puissance (thyristor, diode, thyristor-diode, IGBT), ainsi que des dissipateurs de chaleur à air et à eau.
Les diodes de puissance et les thyristors sont produits pour des courants de 10A à 15000A et des tensions de 100V à 9000V.
Les modules de diodes de puissance et de thyristors sont produits à partir de 25A et jusqu'à 1250A, dans une gamme de tension allant de 400V à 4400V.
La gamme de semi-conducteurs de puissance comprend également des dispositifs semi-conducteurs équivalents, de remplacement, analogiques et alternatifs de fabricants mondiaux.
