AS ENERGIDiodes redresseuses Remplacement Dynex
Diodes redresseuses standard de puissance, également appelées diodes à récupération normale en conception disque, sont des diodes de type press‑pack à usage général.
Diodes redresseuses ADR AS ENERGITM sont des dispositifs semi‑conducteurs de remplacement, analogues, alternatifs et équivalents aux diodes à récupération normale série DRD de Dynex Semiconductor.
"Radiateurs refroidis par air série O pour dispositifs disque", "Radiateur à air série SF", "Radiateur à eau série SS" pour le refroidissement des thyristors sont également disponibles sur commande.
Guide de numérotation des diodes redresseuses
Vidéo : Revues des diodes disque de forte puissance Caractéristiques: optimisées pour la fréquence du réseau; faibles pertes à l’état passant; haute tension inverse et grande capacité de tenue au courant; forte capacité de surcharge.
Les diodes redresseuses standard convertissent des courants CC et CA jusqu’à 7500 A dans des circuits avec des tensions jusqu’à 9000 V. Leurs principales applications sont les redresseurs pour grands entraînements AC, le raffinage de l’aluminium et d’autres métaux ainsi que l’alimentation en bord de voie.
La diode possède un boîtier céramique conforme aux standards industriels, facilitant l’intégration de l’appareil dans les équipements existants. Cette diode a un boîtier disque avec contacts par pression. La polarité de la diode (anode, cathode) est déterminée par l’icône sur le boîtier. Les spécifications techniques, le guide de numérotation des pièces et les fiches techniques des diodes sont listés ci‑dessous.
Les diodes redresseuses AS ENERGITM présentent les caractéristiques suivantes: faibles pertes statiques et dynamiques, valeurs élevées de VRSM/VRRM, vaste expérience d’utilisation des dispositifs dans diverses industries, plage de tensions de 100 à 9000 V et d’intensités de 100 à 7500 A, haute résistance aux cycles thermiques et électriques.
Notre société fournit une garantie qualité de 2 ans à compter de la date d’achat pour les diodes redresseuses. Lors de la fourniture des diodes, si nécessaire, nous remettons un passeport technique et un certificat de conformité.
Le prix final des diodes à récupération normale dépend de la classe de tension, de la quantité, des conditions de livraison, du fabricant, du pays d’origine et du mode de paiement.
Spécifications générales des diodes redresseuses Dynex et remplacements
| Type | VRRM | IF(AV)M (TC=100°C) |
IFSM | I2t | VFM | Rth(j-c) | Fm | Boîtier | Dimensions ØDxØdxH |
Remplacement AS ENERGITM |
Fiche technique |
| V | A | kA | MA2·s | V | ºC/kW | kN | mm | ||||
| Diodes redresseuses jusqu’à 1400V | |||||||||||
| DRD520T14 | 1400 | 520 | 5.9 | 0.17 | 1.45 | 80 | 4-6 | T | 42x19x13.5 | ADR520T14 |  |
| DRD710T14 | 1400 | 866 | 8 | 0.3 | 1.2 | 70 | 3.5-5 | T | 42x19x15 | ADR710T14 | |
| DRD1360D14 | 1400 | 1360 | 15.2 | 1.16 | 1.3 | 35 | 8-12 | D | 47x29x14.5 | ADR1360D14 | |
| DRD1510G14 | 1400 | 1510 | 16.8 | 1.41 | 1.2 | 35 | 12-18 | G | 58x34x26.5 | ADR1510G14 | |
| DRD2770F14 | 1400 | 2770 | 31 | 4.81 | 1.05 | 20 | 18-26 | F | 75x47x26.5 | ADR2770F14 | |
| DRD3220X14 | 1400 | 3220 | 35.8 | 6.41 | 1.15 | 18 | 26-34 | X | 85x53x26.5 | ADR3220X14 | |
| DRD4650C14 | 1400 | 4650 | 45 | 10.13 | 1.05 | 13 | 40-50 | C | 100x63x26.5 | ADR4650C14 | |
| DRD6080V14 | 1400 | 6080 | 60 | 18 | 1.05 | 10 | 50-62 | V | 110x73x26.5 | ADR6080V14 | |
| Rectifier Diodes up to 2200V | |||||||||||
| DRD4890L15 | 1500 | 5794 | 57 | 16.2 | 1.05 | 13 | 40-48 | L | 102x63x32.9 | ADR4890L15 | |
| DRD2460F18 | 1800 | 2996 | 41.3 | 8.5 | 1.18 | 22 | 18-22 | F | 76x48x26.5 | ADR2460F18 | |
| DRD5460Y20 | 2000 | 6654 | 100 | 50 | 1.0 | 10 | 38-47 | Y | 112.5x73x36.7 | ADR5460Y20 | |
| DRD410T22 | 2200 | 410 | 4.9 | 0.12 | 1.85 | 80 | 4-6 | T | 42x19x13.5 | ADR410T22 | |
| DRD990D22 | 2200 | 990 | 12.5 | 0.78 | 1.6 | 35 | 8-12 | D | 47x29x14.5 | ADR990D22 | |
| DRD1100G22 | 2200 | 1100 | 13.9 | 0.966 | 1.45 | 35 | 12-18 | G | 58x34x26.5 | ADR1100G22 | |
| DRD2030F22 | 2200 | 2030 | 25.7 | 3.3 | 1.2 | 20 | 18-26 | F | 75x47x26.5 | ADR2030F22 | |
| DRD2360X22 | 2200 | 2360 | 29.8 | 4.44 | 1.35 | 18 | 26-34 | X | 85x53x26.5 | ADR2360X22 | |
| DRD3430C22 | 2200 | 3430 | 42.2 | 8.9 | 1.2 | 13 | 40-50 | C | 100x63x26.5 | ADR3430C22 | |
| DRD4460V22 | 2200 | 4460 | 56.4 | 15.9 | 1.15 | 10 | 50-62 | V | 110x73x26.5 | ADR4460V22 | |
| DRD6380W22 | 2200 | 6380 | 78 | 30.42 | 1.09 | 7 | 62-78 | W | 120x84x26.5 | ADR6380W22 | |
| DRD6800A22 | 2200 | 6800 | 94 | 44.18 | 1.03 | 6 | 80-100 | A | 150x100x35 | ADR6800A22 | |
| DRD8880H22 | 2200 | 8880 | 125 | 78.13 | 0.98 | 4 | 110-130 | H | 172x110x35 | ADR8880H22 | |
| Rectifier Diodes up to 3000V | |||||||||||
| DRD2880L25 | 2500 | 3438 | 32 | 5.12 | 1.05 | 13 | 40-48 | L | 102x63x34.1 | ADR2880L25 | |
| DRD4780Y26 | 2600 | 5788 | 81 | 33 | 1.05 | 10 | 38-47 | Y | 112x73x37.7 | ADR4780Y26 | |
| DRD1960F28 | 2800 | 2372 | 31.3 | 4.9 | 1.3 | 22 | 18-22 | F | 76x48x27 | ADR1960F28 | |
| DRD6990M28 | 2800 | 8790 | 95 | 45.1 | 0.97 | 6 | 75-91 | M | 148x100x26 | ADR6990M28 | |
| DRD1320G30 | 2800 | 1849 | 20 | 2 | 1.3 | 32 | 11.5-13.5 | G | 58.5x34x27 | ADR1320G30 | |
| Rectifier Diodes up to 3400V | |||||||||||
| DRD850D34 | 3400 | 850 | 10.8 | 0.583 | 1.95 | 35 | 8-12 | D | 47x29x14.5 | ADR850D34 | |
| DRD960G34 | 3400 | 960 | 12 | 0.72 | 1.7 | 35 | 12-18 | G | 58x34x26.5 | ADR960G34 | |
| DRD1830F34 | 3400 | 1830 | 23 | 2.65 | 1.35 | 20 | 18-26 | F | 75x47x26.5 | ADR1830F34 | |
| DRD2050X34 | 3400 | 2050 | 25.8 | 3.33 | 1.55 | 18 | 26-34 | X | 85x53x26.5 | ADR2050X34 | |
| DRD2980C34 | 3400 | 2980 | 36.5 | 6.66 | 1.35 | 13 | 40-50 | C | 100x63x26.5 | ADR2980C34 | |
| DRD3920V34 | 3400 | 3920 | 49.5 | 12.25 | 1.25 | 10 | 50-62 | V | 110x73x26.5 | ADR3920V34 | |
| DRD5240W34 | 3400 | 5240 | 64.2 | 20.61 | 1.29 | 7 | 62-78 | W | 120x84x26.5 | ADR5240W34 | |
| DRD6140A34 | 3400 | 6140 | 84.4 | 35.62 | 1.1 | 6 | 80-100 | A | 150x100x35 | ADR6140A34 | |
| DRD7810H34 | 3400 | 7810 | 118 | 69.62 | 1.1 | 4 | 110-130 | H | 172x110x35 | ADR7810H34 | |
| Rectifier Diodes up to 4000V | |||||||||||
| DRD870G40 | 4000 | 870 | 15 | 1.13 | 1.6 | 32 | 11.5-13.5 | G | 58.5x34x27 | ADR870G40 | |
| DRD1230F40 | 4000 | 1225 | 25 | 3.13 | 1.6 | 22 | 18-22 | F | 76x48x27 | ADR1230F40 | |
| DRD2960Y40 | 4000 | 2960 | 62.5 | 19.53 | 1.25 | 10 | 38-47 | Y | 112.5x73x37.7 | ADR2960Y40 | |
| DRD3390V40 | 4000 | 3388 | 62.5 | 19.53 | 1.25 | 8 | 38-47 | V | 112.5x73x27 | ADR3390V40 | |
| DRD4350A40 | 4000 | 4350 | 83 | 34.5 | 1.06 | 7 | 75-91 | A | 148x100x35 | ADR4350A40 | |
| Rectifier Diodes up to 5000V | |||||||||||
| DRD2000L45 | 4500 | 2000 | 31 | 3.92 | 1.4 | 13 | 40-48 | L | 102x63x32.9 | ADR2000L45 | |
| DRD6290H45 | 4500 | 6290 | 99.4 | 49.4 | 1.19 | 4 | 110-130 | H | 172x110x35 | ADR6290H45 | |
| DRD1100F48 | 4800 | 1105 | 20.5 | 2.13 | 1.8 | 22 | 18-22 | F | 76x48x27 | ADR1100F48 | |
| DRD710G50 | 5000 | 710 | 11.5 | 0.66 | 1.8 | 32 | 11.5-13.5 | G | 58.5x34x27 | ADR710G50 | |
| DRD2690Y50 | 5000 | 2691 | 55 | 15.12 | 1.21 | 10 | 38-47 | Y | 112.5x73x37.7 | ADR2690Y50 | |
| DRD3080V50 | 5000 | 3083 | 55 | 15.12 | 1.21 | 8 | 38-47 | V | 112.5x73x27 | ADR3080V50 | |
| Rectifier Diodes up to 6000V | |||||||||||
| DRD3770A52 | 5200 | 3768 | 70 | 24.5 | 1.17 | 7 | 75-91 | A | 148x100x35.0 | ADR3770A52 | |
| DRD3120B55 | 5500 | 3120 | 51.7 | 13.364 | 1.31 | 9 | 62-78 | B | 120x78x35 | ADR3120B55 | |
| DRD5940H55 | 5500 | 5940 | 93.6 | 43.8 | 1.26 | 4 | 110-130 | H | 172x110x36 | ADR5940H55 | |
| DRD630G60 | 6000 | 630 | 10.5 | 0.555 | 2.1 | 32 | 11.5-13.5 | G | 58.5x34x27 | ADR630G60 | |
| DRD1010F60 | 6000 | 1015 | 16.5 | 1.425 | 2.1 | 22 | 18-22 | F | 76x48x27 | ADR1010F60 | |
| Rectifier Diodes up to 7200V | |||||||||||
| DRD5150H65 | 6500 | 5150 | 82.5 | 34 | 1.65 | 4 | 110-130 | H | 172x110x36 | ADR5150H65 | |
| DRD4950H72 | 7200 | 4950 | 79 | 31.2 | 1.71 | 4 | 110-130 | H | 172x110x36 | ADR4950H72 | |
| Rectifier Diodes up to 9000V | |||||||||||
| DRD4690H85 | 8500 | 4690 | 74.5 | 27.75 | 1.31 | 4 | 110-130 | H | 172x110x36 | ADR4690H85 | |
| DRD560G90 | 9000 | 557 | 10 | 0.5 | 2.08 | 32 | 11-13 | G | 58x34x26.5 | ADR560G90 | |
Dessins et dimensions des boîtiers pour diodes redresseuses disque:
| Type de boîtier type | Dimensions ØDxØdxH | Weight |
| A | 150x100x36 mm | 2.6 kg |
| B | 120x78x36 mm | 1.5 kg |
| C | 100x63x27 mm | 0.8 kg |
| D | 47x29x15 mm | 0.24 kg |

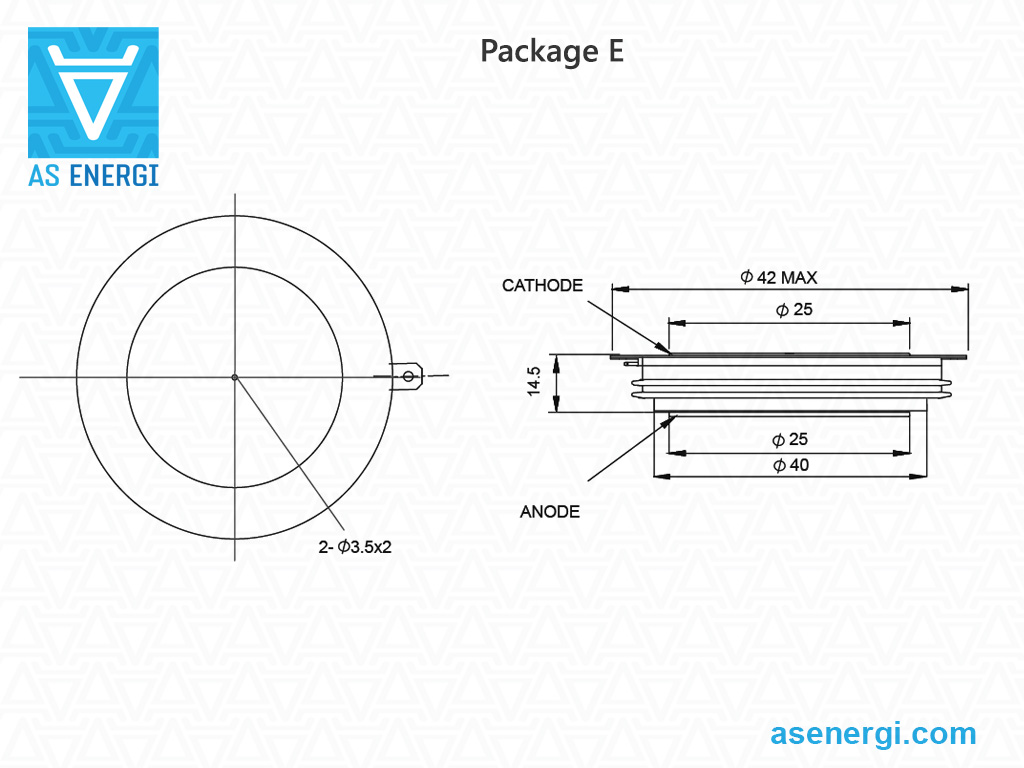

| E | 42x25x15 mm | 0.082 kg |
| F | 76x48x27 mm | 0.45 kg |
| G | 58x35x27 mm | 0.25 kg |
| H | 172x110x36 mm | 3.5 kg |
| L | 100x63x36 mm | 1.05 kg |
| M | 150x100x27 mm | 1.95 kg |

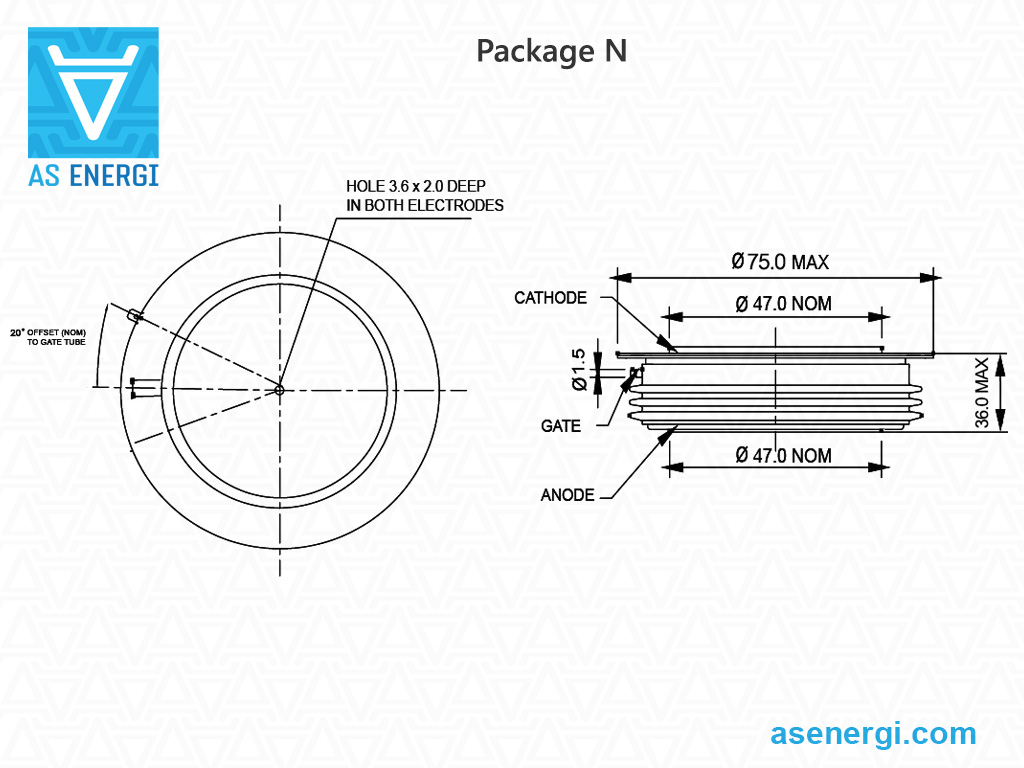

| N | 75x47x36 mm | 0.48 kg |
| T | 42x19x14 mm | 0.055 kg |
| V | 110x73x28 mm | 1.1 kg |
| W | 120x84x28 mm | 1.55 kg |
| X | 85x53x27 mm | 0.6 kg |
| Y | 112x73x36 mm | 1.45 kg |
Guide de numérotation des diodes redresseuses:
| A | DR | 2030 | F | 22 |
| A | – |  AS ENERGITM |
| DR | – | Groupe de produits: Diode redresseuse (diodes à récupération normale). |
| 2030 | – | Courant direct moyen IF(AV), Amp. |
| F | – | Type de boîtier (package). |
| 22 | – | Classe de tension VRRM / 100. |
Semi‑conducteurs de puissance AS ENERGITM
Notre société est engagée dans la fabrication et la vente d’une large gamme de semi‑conducteurs de puissance (thyristors de puissance, modules, diodes redresseuses, diodes avalanche, diodes pour rotor et soudage, triacs, etc.) pour des courants jusqu’à 15000 A et des tensions jusqu’à 9000 V, ainsi que des dissipateurs thermiques air/eau associés.
Vous pouvez acheter des dispositifs semi‑conducteurs en tout volume ; pour les commandes volumineuses, le prix sera réduit. Nous avons gagné la confiance des clients et fournissons nos produits dans le monde entier.
Pour toute question concernant l’acquisition de thyristors de puissance, diodes, modules, envoyez une demande par e‑mail à:
Et nous vous fournirons une offre commerciale pour la livraison.
Pour de grandes quantités, nous proposerons un prix individuel!!!
Nous sommes disposés à fabriquer des produits dans nos installations de production en fonction de vos demandes et de vos tâches techniques.
Galerie de photos
Galerie de photos montre de nombreux dispositifs à semi-conducteurs, puces à semi-conducteurs et SCR produits par AS ENERGITM, exemples de rapports d'essais.
Photos des diodes redresseuses:
Installation recommendations for disc type power rectifier diodes:
La fiabilité du transfert de chaleur et du contact électrique entre les surfaces en contact de la diode et du refroidisseur sur l’ensemble de la plage de températures est assurée par un couple approprié (force de serrage).
Avant l’assemblage, vous devez effectuer une inspection visuelle (1) des surfaces de contact pour détecter des dommages mécaniques et essuyer (2) avec un chiffon imbibé d’alcool (toluène, essence, acétone).
Après l’inspection, fixez les contacts de courant (bornes), installez une broche pour fixer l’alignement de la structure.
Pour améliorer les paramètres de transfert de chaleur, il est recommandé d’appliquer (3) une fine couche de pâte thermique silicone avant l’assemblage, ce qui n’est pas une condition obligatoire d’installation.
Installez la diode (3), la seconde partie du refroidisseur, l’isolant en fibre de verre et la rondelle d’appui.
<Pour enserrer la traverse, engagez la (4) et serrez uniformément les écrous. Assurez‑vous de l’absence de désalignement et de l’uniformité des surfaces de contact.
Lorsque les pièces sont suffisamment serrées mais mobiles, nous recommandons de placer le refroidisseur sur une surface plane et de vérifier la tolérance de parallélisme du plan global adjacent des surfaces (5).
Serrez chaque écrou à tour de rôle (environ un quart de tour) jusqu’à butée (6). L’amplitude de la flexion de la traverse détermine si la force de serrage obtenue correspond à celle requise.
Après l’installation, les éléments de fixation (écrous et rondelles) doivent être protégés supplémentaires contre la corrosion.
Conseils et recommandations pour les diodes de puissance:
Les diodes de puissance ne doivent pas être exploitées pendant de longues périodes à leur charge limite pour tous les paramètres. Dans ce cas, le facteur de sécurité est déterminé par le degré de fiabilité requis du dispositif.
Remplacez une diode de puissance défaillante par une diode ayant des paramètres équivalents à ceux de la diode remplacée.
Un refroidissement renforcé doit être prévu lors d’un fonctionnement en environnement à température ambiante élevée.
Un nettoyage périodique des diodes de puissance et des refroidisseurs pour éliminer la poussière et les contaminants est recommandé afin d’assurer une dissipation thermique adéquate.
Des diviseurs de courant inductifs (souvent un fil toroïdal torsadé) doivent être utilisés pour égaliser les courants entre diodes de puissance connectées en parallèle. Les méthodes de connexion les plus populaires sont le circuit fermé, le circuit à bobine commune ou le schéma spécifique aux diodes de puissance. L’efficacité des diviseurs de courant dépend dans ce cas de la section du fil magnétique.
La prévention du déséquilibre de tension lorsque des diodes de puissance sont connectées en série est réalisée en utilisant des résistances de dérivation connectées en parallèle avec chaque diode. L’égalisation de tension en conditions transitoires est assurée en connectant des condensateurs en parallèle à chaque diode.
Il est strictement interdit de toucher les diodes de puissance sous haute tension pendant le fonctionnement.
