AS ENERGIThyristors à avalanche TL (TA) - Tige(250A - 320A) Chef de file flexible
Thyristors à avalanche TL (TA), régulant et convertissant les courants continus et alternatifs jusqu'à 320A dans des circuits avec des tensions jusqu'à 1200V (selon le type de thyristor).
Caractéristiques: autoprotection contre les surtensions transitoires; dissipation maximale garantie de la puissance d'avalanche.
"Des dissipateurs refroidis par air de la série O pour les dispositifs à plots", pour le refroidissement des thyristors à avalanche, sont également disponibles sur commande.
Guide de numérotation des pièces pour les thyristors à avalanche
AS ENERGITM Référence pour la fabrication de semi-conducteurs
Des dissipateurs thermiques à air et à eau sont utilisés pour refroidir les thyristors à avalanche. Pour assurer un contact thermique et électrique fiable avec le dissipateur, un couple de serrage Md doit être respecté lors de l'assemblage. Pour une meilleure dissipation de la chaleur du thyristor pendant l'assemblage, une pâte conductrice de chaleur est utilisée (il s'agit d'une recommandation et non d'une condition préalable à l'installation).
La polarité du thyristor est déterminée par l'icône sur le boîtier. La base du thyristor est l'anode, le câble d'alimentation flexible est la cathode, le fil flexible sortant de la base du câble d'alimentation est la cathode auxiliaire, le fil flexible sortant du boîtier est l'électrode de contrôle (Gate). Les spécifications techniques, le guide de numérotation des pièces, la polarité, les dimensions et les refroidisseurs recommandés pour les thyristors sont énumérés ci-dessous.
Des dissipateurs thermiques à air et à eau sont utilisés pour refroidir les thyristors. Pour assurer un contact thermique et électrique fiable avec le dissipateur thermique, un couple de serrage Md doit être respecté lors de l'assemblage. Pour une meilleure dissipation de la chaleur du thyristor pendant l'assemblage, on utilise une pâte conductrice de chaleur.
Les thyristors à avalanche TL (TA) AS ENERGITM présentent les caractéristiques suivantes : faibles pertes statiques et dynamiques, valeurs élevées de VDRM/VRRM, vaste expérience de l'utilisation des dispositifs dans diverses industries, gamme de tensions de 100 à 9000 V et d'ampérages de 10 à 15000 A, haute résistance aux cycles thermiques et électriques, refroidissement naturel ou par air forcé.
Notre société offre une garantie de qualité pour les thyristors de 2 ans à compter de la date d'achat. Lors de la fourniture de thyristors, si nécessaire, nous fournissons un passeport technique et un certificat de conformité.
Le prix final des thyristors à avalanche dépend de la classe de tension, de la quantité, des conditions de livraison, du fabricant, du pays d'origine et du mode de paiement.
Spécifications générales des thyristors à avalanche à tige (flexible lead) 250A - 320A
| Type | IT(AV) | VRRM/VDRM | ITSM | dv/dt | di/dt | VT(TO) | rT | IDRM | IGT | VGT | PRSM | Rth(j-c) |
W | Emballage | Fiche technique | |
| A | V | kA | V/µs | A/µs | V | mΩ | mA | mA | V | kW | ºC/W | g | type | |||
| TL171-250 | ||||||||||||||||
| TL171-250-6 | 250 | 600 | 6.0 | 200-1000 | 125 | 1.2 | 0.7 | 35 | 250 | 3.5 | 40 | 0.100 | 440 | ST7 | - | |
| TL171-250-7 | 700 | |||||||||||||||
| TL171-250-8 | 800 | |||||||||||||||
| TL171-250-9 | 900 | |||||||||||||||
| TL171-250-10 | 1000 | |||||||||||||||
| TL171-250-11 | 1100 | |||||||||||||||
| TL171-250-12 | 1200 | |||||||||||||||
| TL171-320 | ||||||||||||||||
| TL171-320-6 | 320 | 600 | 8.5 | 200-1000 | 160 | 1.2 | 0.48 | 35 | 250 | 3.5 | 40 | 0.085 | 440 | ST7 | - | |
| TL171-320-7 | 700 | |||||||||||||||
| TL171-320-8 | 800 | |||||||||||||||
| TL171-320-9 | 900 | |||||||||||||||
| TL171-320-10 | 1000 | |||||||||||||||
| TL171-320-11 | 1100 | |||||||||||||||
| TL171-320-12 | 1200 | |||||||||||||||
| TL271-250 | ||||||||||||||||
| TL271-250-6 | 250 | 600 | 8.0 | 320-1000 | 800 | 1.045 | 0.767 | 35 | 250 | 2.5 | 16 | 0.085 | 440 | ST7 |
|
|
| TL271-250-7 | 700 | |||||||||||||||
| TL271-250-8 | 800 | |||||||||||||||
| TL271-250-9 | 900 | |||||||||||||||
| TL271-250-10 | 1000 | |||||||||||||||
| TL271-250-11 | 1100 | |||||||||||||||
| TL271-250-12 | 1200 | |||||||||||||||
| TL271-320 | ||||||||||||||||
| TL271-320-6 | 320 | 600 | 9.0 | 320-1000 | 800 | 1.012 | 0.717 | 35 | 250 | 2.5 | 16 | 0.085 | 440 | ST7 |
|
|
| TL271-320-7 | 700 | |||||||||||||||
| TL271-320-8 | 800 | |||||||||||||||
| TL271-320-9 | 900 | |||||||||||||||
| TL271-320-10 | 1000 | |||||||||||||||
| TL271-320-11 | 1100 | |||||||||||||||
| TL271-320-12 | 1200 | |||||||||||||||
| TL371-250 | ||||||||||||||||
| TL371-250-6 | 250 | 600 | 6.0 | 200-1000 | 125 | 1.00 | 0.95 | 35 | 250 | 3.5 | 16 | 0.100 | 440 | ST7 | - | |
| TL371-250-7 | 700 | |||||||||||||||
| TL371-250-8 | 800 | |||||||||||||||
| TL371-250-9 | 900 | |||||||||||||||
| TL371-250-10 | 1000 | |||||||||||||||
| TL371-250-11 | 1100 | |||||||||||||||
| TL371-250-12 | 1200 | |||||||||||||||
| TL371-320 | ||||||||||||||||
| TL371-320-6 | 320 | 600 | 8.5 | 200-1000 | 320 | 1.05 | 0.53 | 35 | 250 | 3.5 | 16 | 0.085 | 440 | ST7 | - | |
| TL371-320-7 | 700 | |||||||||||||||
| TL371-320-8 | 800 | |||||||||||||||
| TL371-320-9 | 900 | |||||||||||||||
| TL371-320-10 | 1000 | |||||||||||||||
| TL371-320-11 | 1100 | |||||||||||||||
| TL371-320-12 | 1200 | |||||||||||||||
Guide de numérotation des pièces pour les thyristors Stud Avalacnhe:
| TL | 371 | - | 250 | - | 7 |
| TL | – | Thyristor à avalanche (marquage alternatif "TA")  AS ENERGITM |
| 371 | – | Type de thyristor (type de goujon, fil flexible). |
| 250 | – | Courant moyen à l'état ouvert IT(AV), Amp. |
| 7 | – | Classe de tension VRRM / 100. |
Semi-conducteurs de haute puissance AS ENERGITM
Notre société est engagée dans la fabrication et la vente d'une large gamme de semi-conducteurs de puissance (thyristors de puissance, modules, diodes de redressement, diodes d'avalanche, de rotor et de soudage, triacs, etc.) avec des courants allant jusqu'à 15 000 A et des tensions allant jusqu'à 9 000 V, ainsi que des dissipateurs de chaleur à air et à eau.
Vous pouvez acheter des dispositifs à semi-conducteur dans n'importe quel volume, et lorsque vous commandez des lots importants, le prix sera plus bas. Nous avons gagné la confiance de nos clients et fournissons des produits dans le monde entier.
Pour toute question concernant l'acquisition de diodes et de thyristors de haute puissance, veuillez envoyer une demande par courrier électronique à l'adresse suivante:
Nous vous ferons parvenir une offre commerciale pour la livraison.
Pour un grand nombre de personnes, nous fournirons un prix individuel!!!
Nous sommes disposés à fabriquer des produits dans nos installations de production en fonction de vos demandes et de vos tâches techniques.
Galerie de photos
Galerie de photos montre de nombreux dispositifs à semi-conducteurs, puces à semi-conducteurs et SCR produits par AS ENERGITM, exemples de rapports d'essais.
Recommandations d'installation pour les thyristors montés sur goujon de puissance:
La fiabilité du transfert de chaleur et du contact électrique entre les surfaces d'accouplement du thyristor et du refroidisseur sur toute la plage de température est assurée par un couple approprié.
Avant l'assemblage, vous devez effectuer une inspection visuelle (1) des surfaces de contact pour détecter les dommages mécaniques et les essuyer (2), imbibés d'alcool (toluène, essence, acétone).
Pour améliorer les paramètres de transfert de chaleur, il est recommandé de lubrifier (3) une fine couche de pâte silicone conductrice de chaleur avant l'assemblage, ce qui n'est pas une condition obligatoire pour l'installation.
Après l'installation, les fixations (écrous et rondelles) doivent être protégées contre la corrosion.
Conseils et recommandations pour les thyristors de puissance:
Les thyristors de puissance ne doivent pas être utilisés pendant de longues périodes à leur charge limite pour tous les paramètres. Dans ce cas, le facteur de sécurité est déterminé par le degré de fiabilité requis de l'appareil.
Remplacer un thyristor de puissance défaillant par un thyristor dont les paramètres correspondent à ceux du thyristor remplacé.
Un surrefroidissement doit être prévu lorsque l'appareil est utilisé dans un environnement où la température ambiante est élevée.
Il est recommandé de nettoyer périodiquement les thyristors de puissance et les refroidisseurs pour éliminer la poussière et les contaminants afin d'assurer une bonne dissipation de la chaleur.
Des diviseurs de courant inductifs (souvent des fils toroïdaux torsadés) doivent être utilisés pour égaliser les courants entre les thyristors de puissance connectés en parallèle. Les méthodes de connexion les plus courantes sont le circuit fermé, le circuit à bobine commune ou le thyristor de puissance. L'efficacité des diviseurs de courant dans ce cas est déterminée par la section du fil magnétique.
La prévention du déséquilibre de la tension lorsque les thyristors de puissance sont connectés en série est obtenue en utilisant des résistances shunt connectées en parallèle avec chaque thyristor. L'égalisation de la tension dans les conditions transitoires est assurée en connectant des condensateurs en parallèle à chaque thyristor.
Il est strictement interdit de toucher les thyristors de puissance sous haute tension pendant leur fonctionnement.

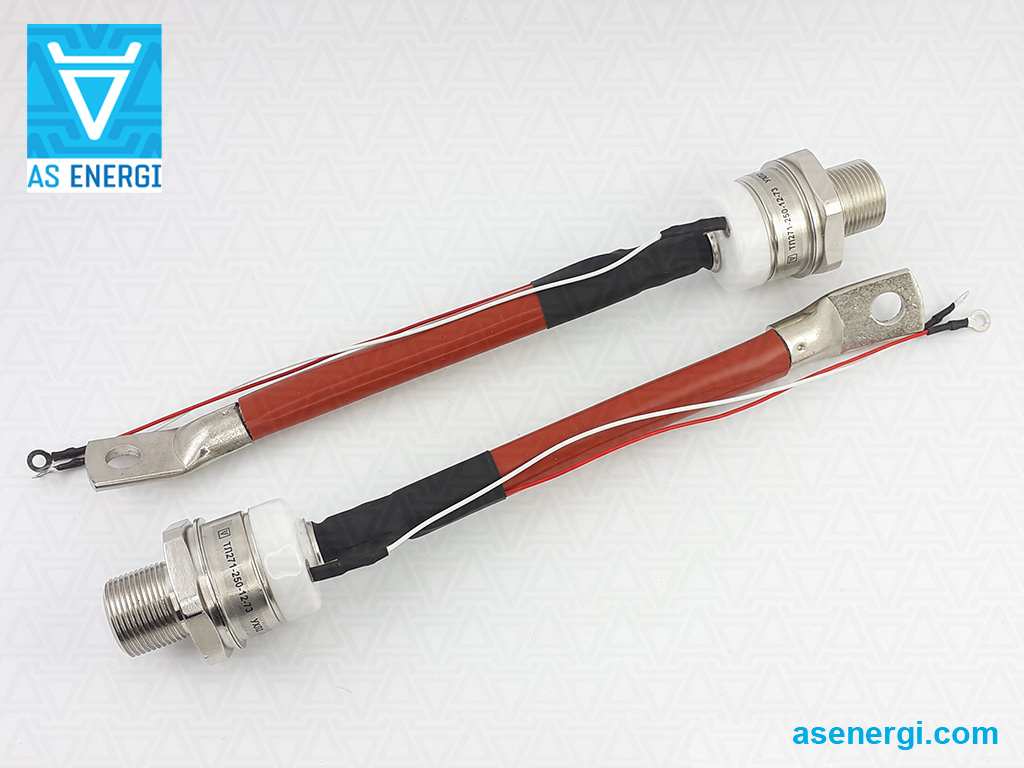

Photo des thyristors de puissance TA171, TA271, TA371:
-
TL171-320
-
TL271-320
-
TL371-320
-
TL171, TA271, TA371
-
TL271-250
-
TL271-250
-
TL271-250
-
TL271-250
