Home / Produits / Modules thyristor-diodes MFC, MFA, MFK

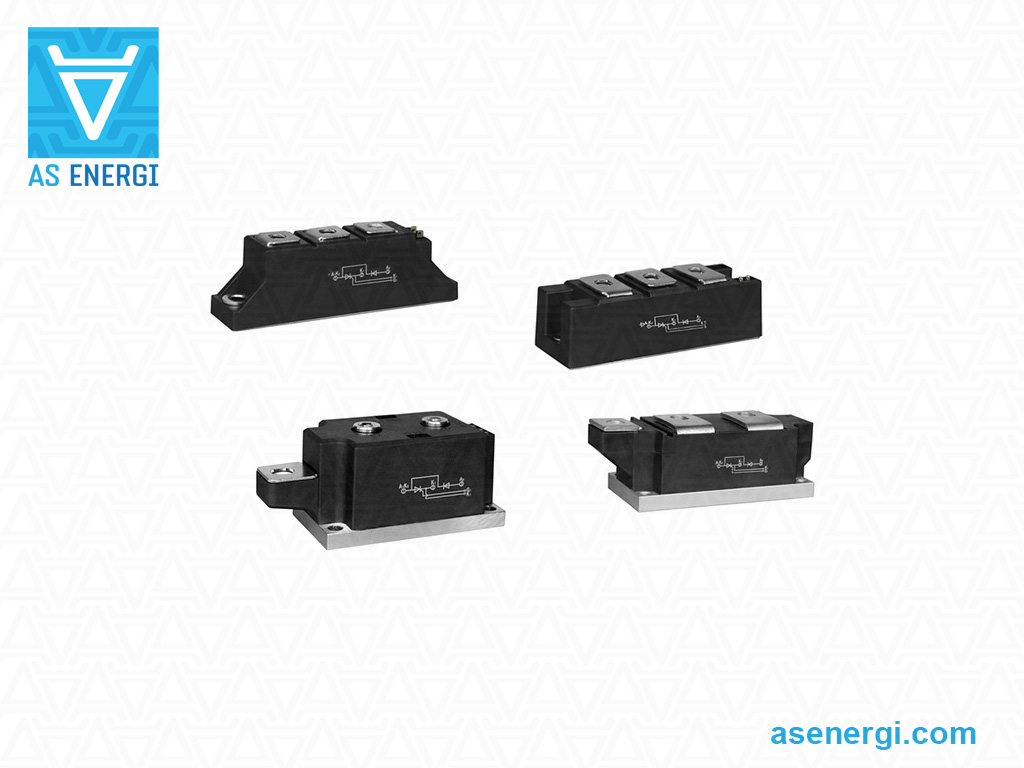

Modules thyristor-diodes MFC, MFA, MFK

Modules thyristor-diode MFC, MFA, MFK / MFX AS ENERGITM ont de conception monolithique avec une topologie double des semi‑conducteurs (thyristor‑diode). Utilisés dans des circuits CC et CA avec des charges jusqu'à 1200A et des tensions d'impulsion inverse jusqu'à 3600V.

Les modules thyristor‑diode sont logés dans un boîtier industriel standard, ce qui facilite l'intégration du dispositif dans des équipements existants.

Les modules sont conçus et assemblés en contact de pression haute fiabilité, répondant aux exigences spécifiques des applications optimisées en coût et performances.

Les modules thyristor‑diode se caractérisent par une grande capacité aux cycles électriques et thermiques, garantissant une haute fiabilité et une longue durée de vie en modes d'exploitation intensifs.

Les modules thyristor‑diode sont utilisés dans divers équipements de puissance - unités d'alimentation et de commande, entraînements électriques, régulateurs de puissance, régulateurs AC, convertisseurs, commandes de fours de fusion ou de procédés chimiques, équipements de soudage, et comme redresseurs pour convertisseurs AC.

Nos modules de puissance sont proposés dans des topologies à double dispositif pour presque toutes les applications de commande de phase ou de redressement.

Notre société fournit une garantie qualité de 2 ans pour les modules thyristor / diode à compter de la date d'achat. Lors de la livraison des modules thyristor / diode, si nécessaire, nous fournissons un passeport technique et un certificat de conformité.

Le prix final des modules thyristor / diode dépend de la classe, de la quantité, des conditions de livraison, du fabricant, du pays d'origine et de la forme de paiement.

Pour des questions concernant l'acquisition de modules de puissance, de thyristors, de diodes, envoyez une demande par e‑mail à:

[email protected]

Et nous vous fournirons une offre commerciale pour la livraison.
Pour un grand volume, nous proposerons un prix individuel!!!

Nous sommes disposés à fabriquer des produits dans nos installations de production en fonction de vos demandes et de vos tâches techniques.

Galerie de photos

Galerie de photos montre de nombreux dispositifs à semi-conducteurs, puces à semi-conducteurs et SCR produits par AS ENERGITM, exemples de rapports d'essais.

Voir plus de photos

Spécifications générales des Modules thyristor-diode MFC, MFA, MFK

Type I T(AV) V DRM
V RRM 		I TSM I 2t V T0 r T T vj max R th(j-c) W Dimensions
ØDxØdxH 		Fiche technique
A V kA kA 2·s V mΩ ºC K/W g mm PDF
MFx représente tout type de MFC / MFA / MFK / MFX, jusqu'à 1800V

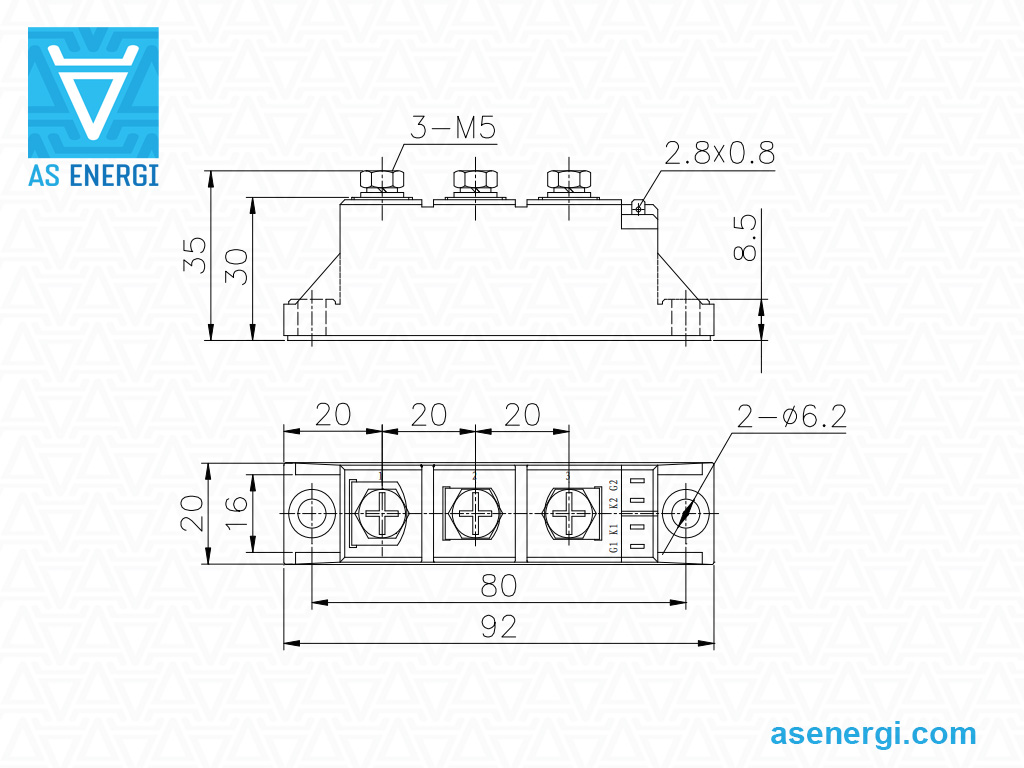

MFx26 26 600-1800 0.65 2.1 0.85 9.68 125 0.95 115 92x80x21

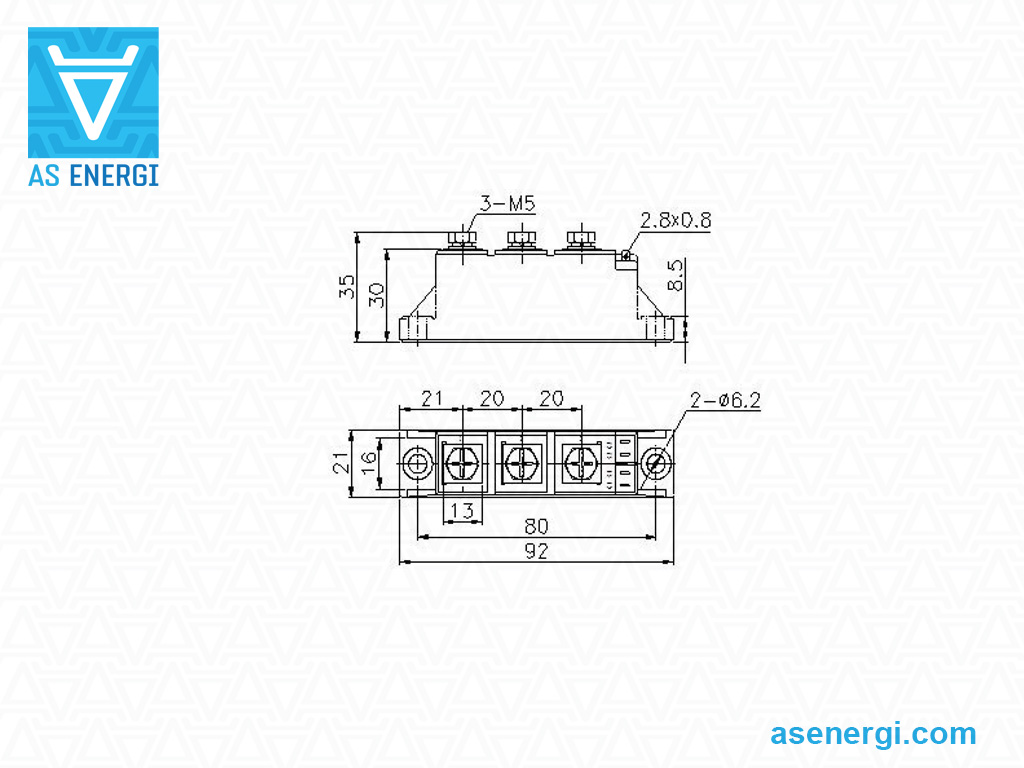

MFx40 40 600-1800 1.15 6.6 0.85 5.57 125 0.65 115 92x80x21

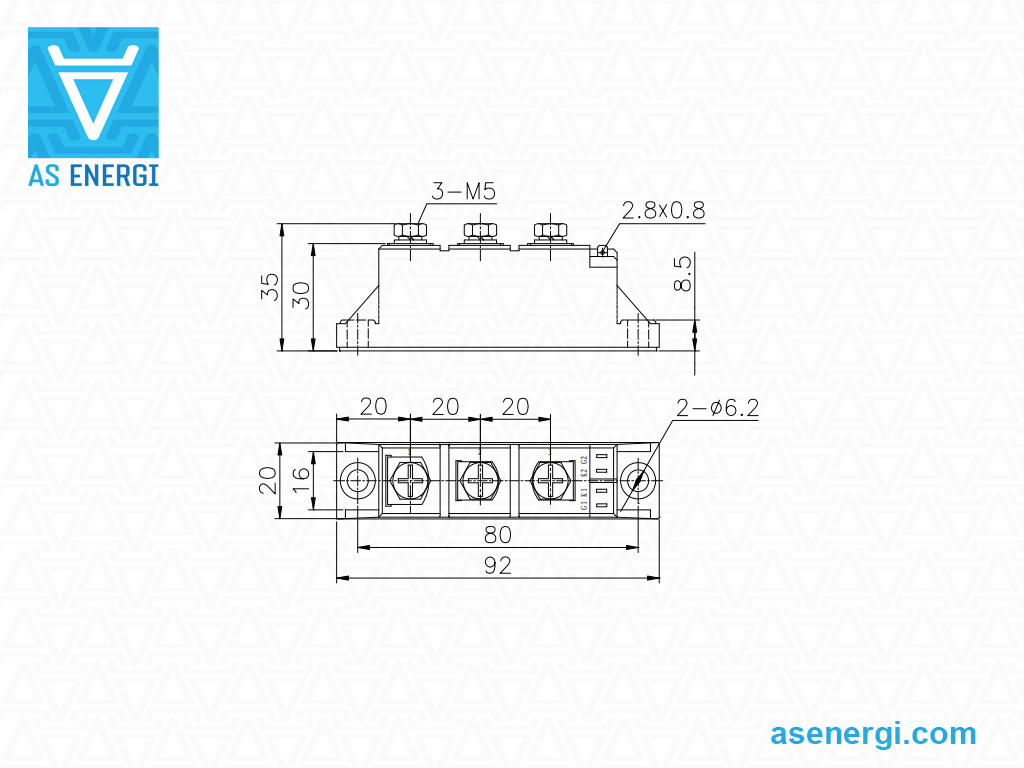

MFx55 55 600-1800 1.5 11.3 0.85 3.47 125 0.53 115 92x80x21
MFx70 70 600-1800 1.7 14.5 0.8 2.64 125 0.41 115 92x80x21
MFx90 90 600-1800 2.25 25 0.8 3.01 125 0.28 160 92x80x21
MFx110 110 600-1800 2.8 39 0.8 2.29 125 0.25 160 92x80x21
MFx135 135 600-1800 3.8 65 0.8 2.85 125 0.2 320 94x80x34

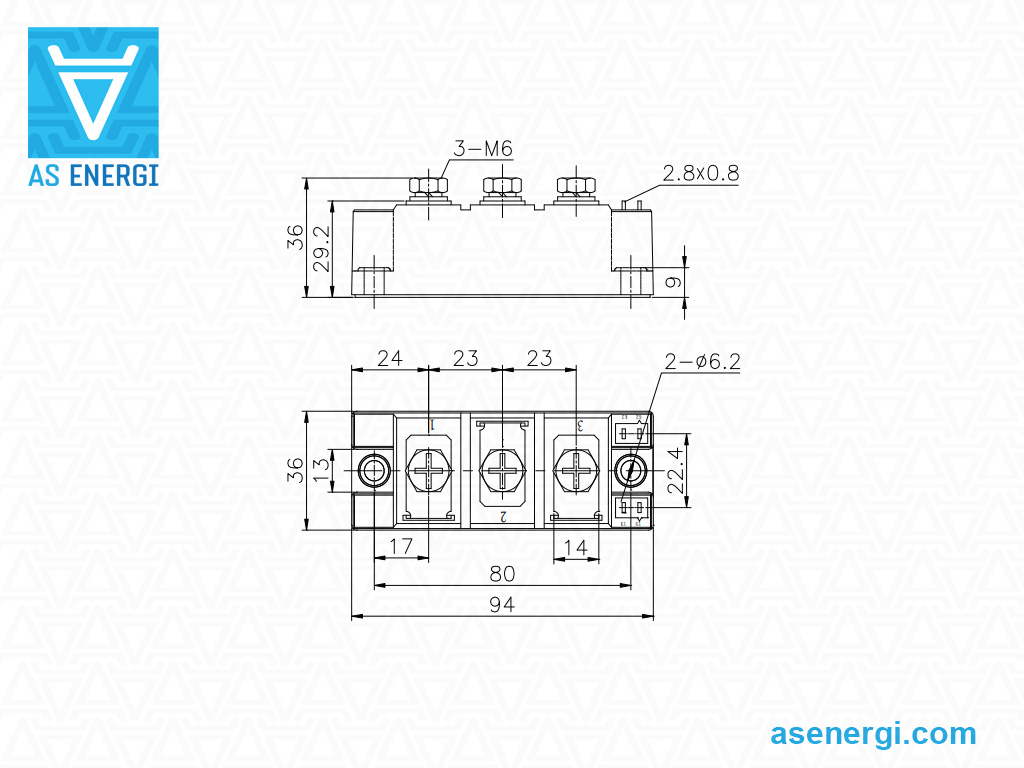

MFx160 160 600-1800 6 180 0.8 1.69 125 0.17 320 94x80x34
MFx182 182 600-1800 7 245 0.8 1.26 125 0.16 320 94x80x34

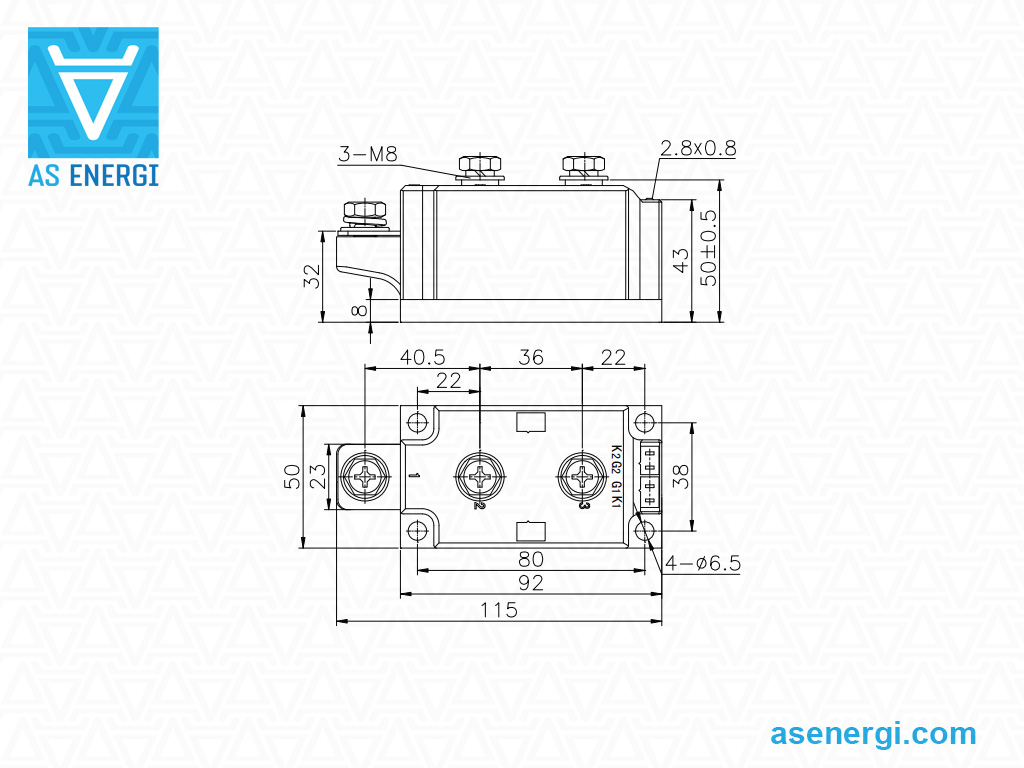

MFx200 200 600-1800 8 320 0.8 1.27 125 0.14 860 115x92x50
MFx250 250 600-1800 9 405 0.8 0.85 125 0.12 860 115x92x50
MFx285 285 600-1800 9.1 414 0.8 0.53 125 0.12 860 115x92x50
MFx300 300 600-1800 9.2 423 0.8 0.72 125 0.1 1350 125x108x35

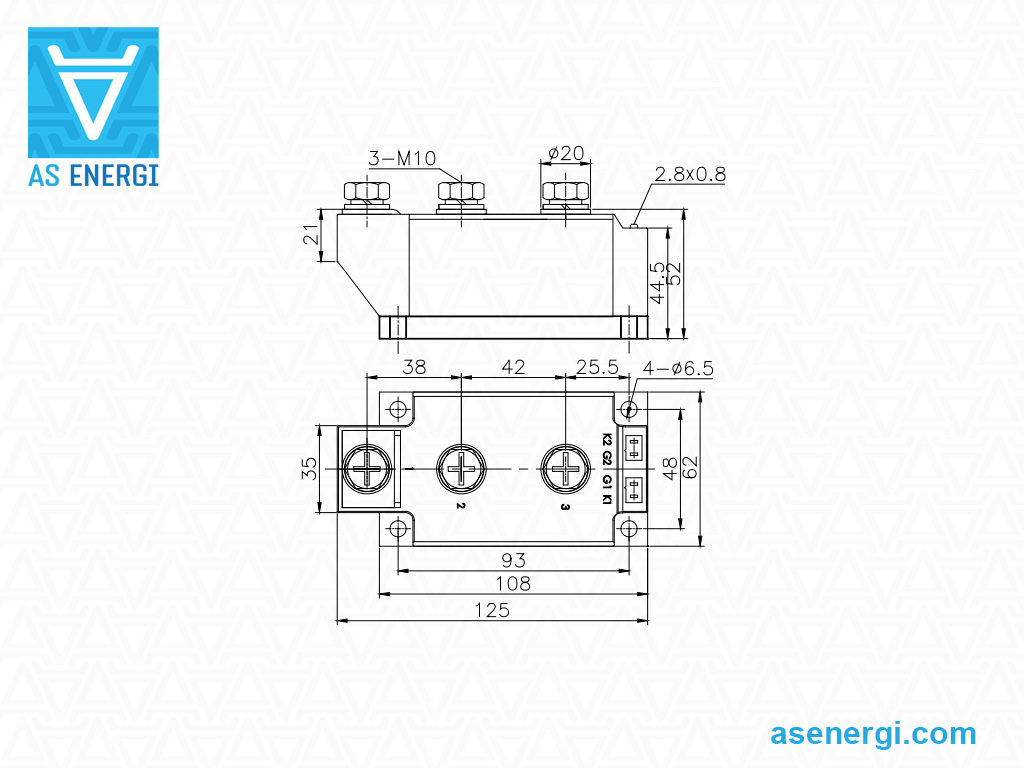

MFx350 350 600-1800 11 605 0.95 0.36 125 0.09 1350 125x108x35

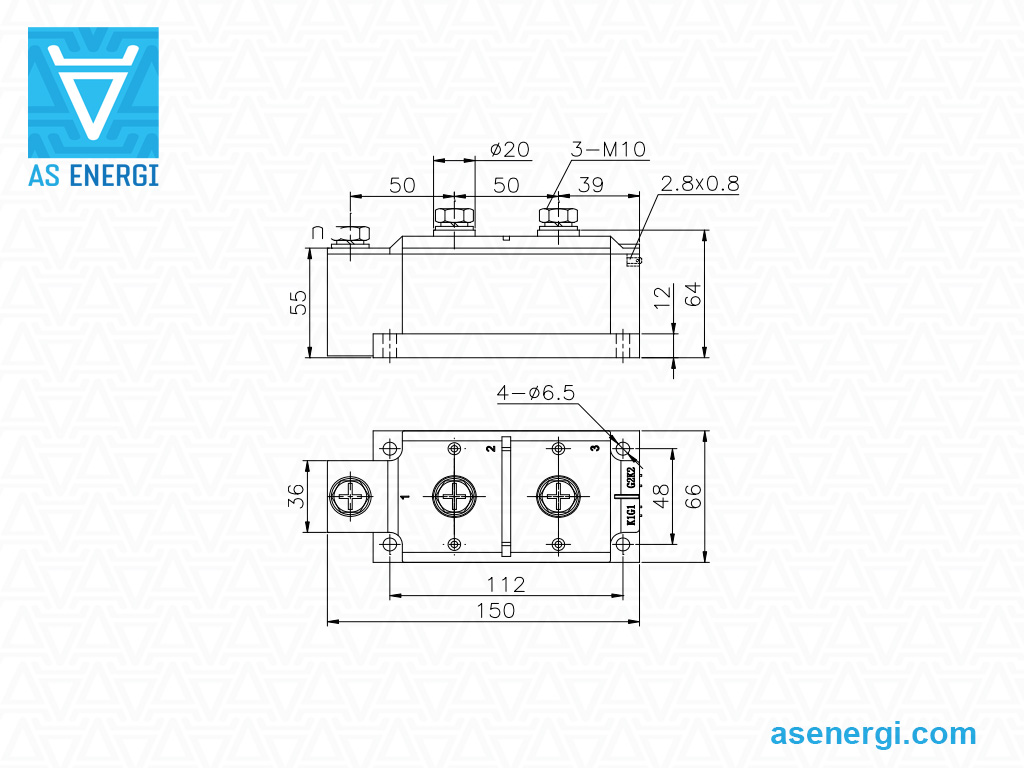

MFx400 400 600-1800 12.5 781 0.8 0.49 125 0.08 2040 150x112x36

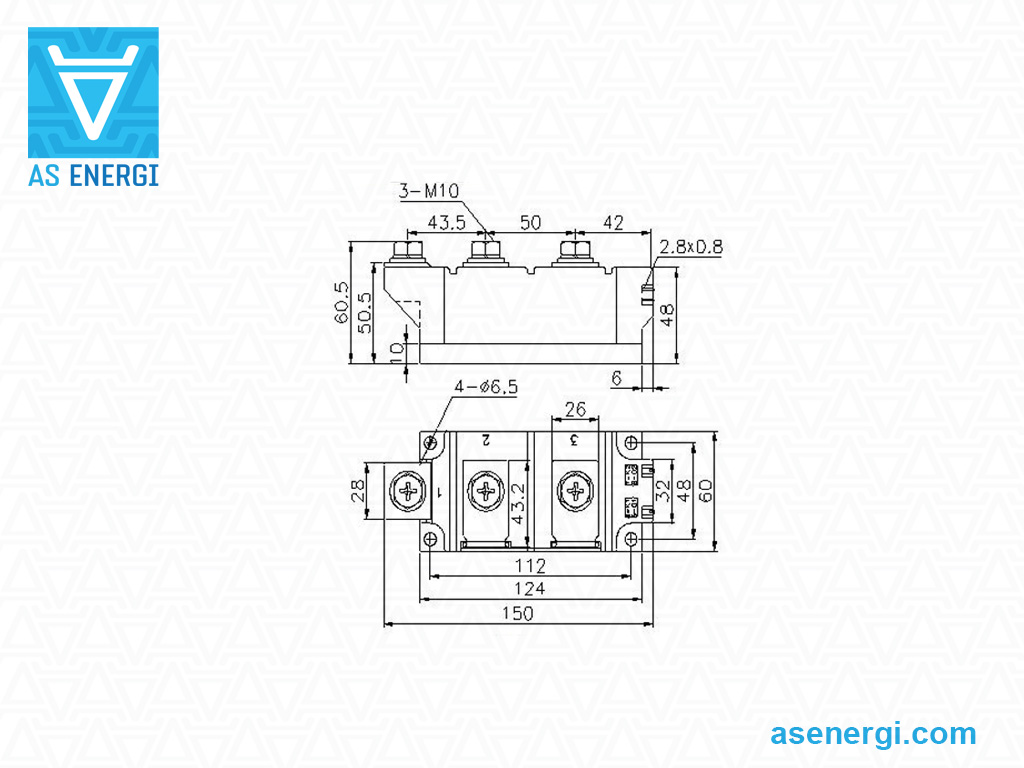

MFx500 500 600-1800 14.5 1051 0.8 0.34 125 0.065 2040 150x112x36
MFx570 570 600-1800 15 1125 0.8 0.2 125 0.065 1300 150x124x28
MFx600 600 600-1800 16 1280 0.8 0.28 125 0.064 2300 135x118.5x36

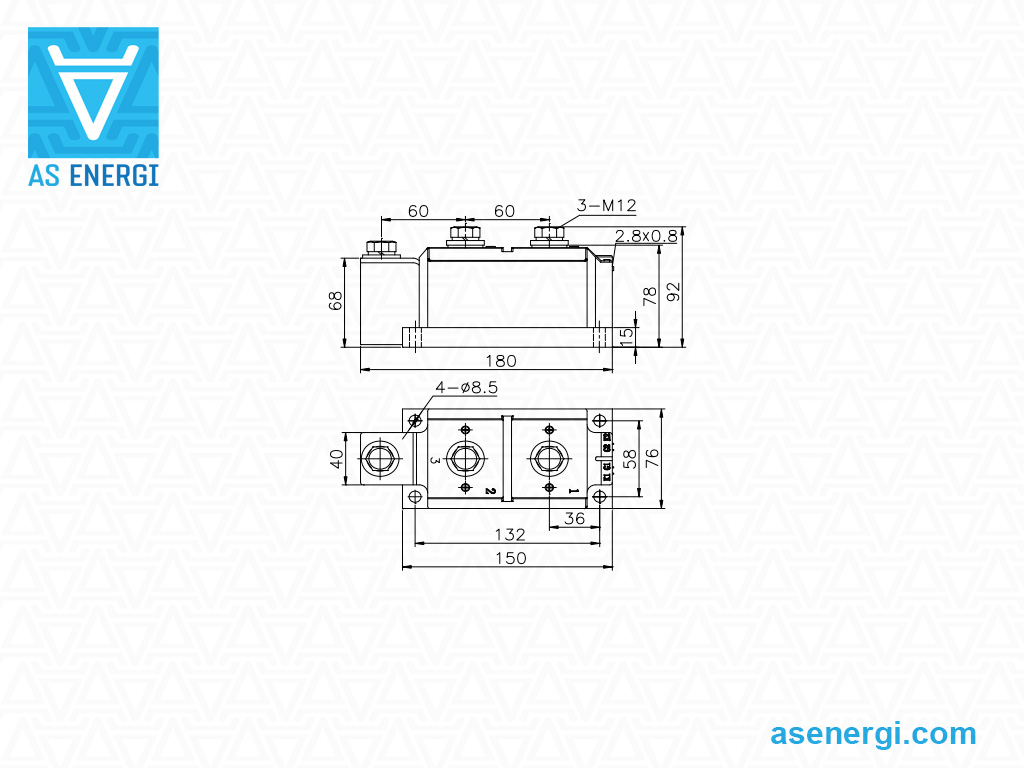

MFx800 800 600-1800 22 2420 0.8 0.2 125 0.042 3500 150x132x40
MFx1000 1000 600-1800 28 3920 0.8 0.15 125 0.034 3800 180x150x40

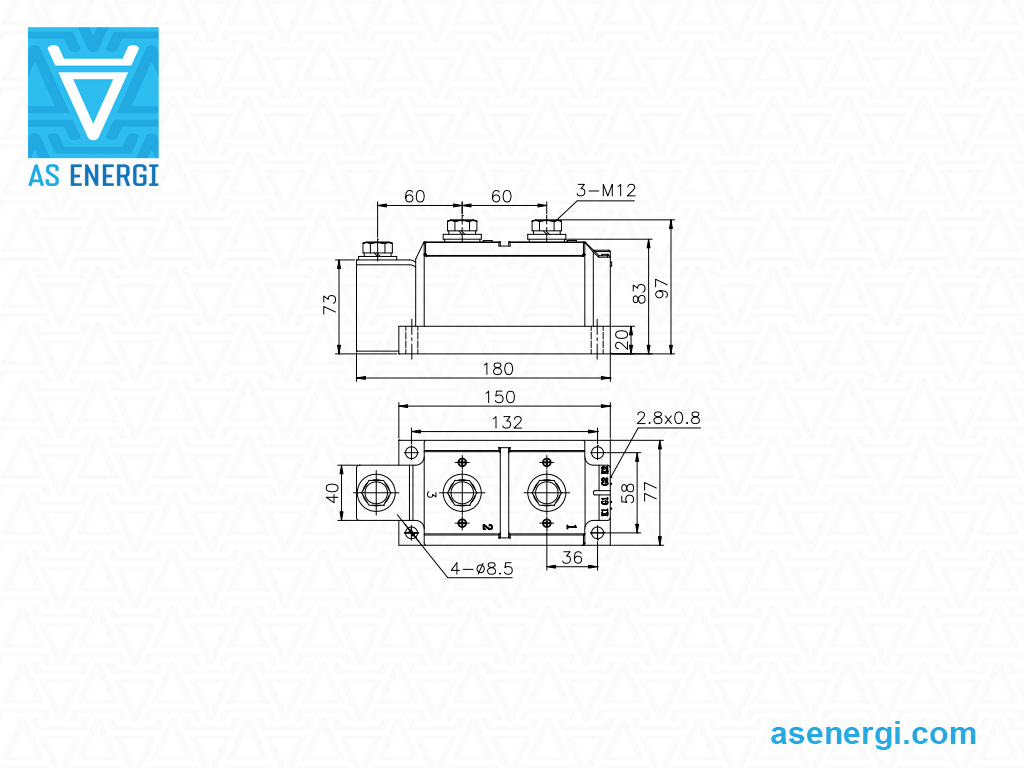

MFx1200 1200 600-1800 34 5780 0.8 0.09 125 0.031 3800 180x150x40
MFx représente tout type de MFC / MFA / MFK/MFX, jusqu'à 2500V
MFx26 26 1900-2500 0.65 2.1 0.85 9.68 125 0.95 115 92x80x20
MFx40 40 1900-2500 1.15 6.6 0.85 2.57 125 0.65 115 92x80x20
MFx55 55 1900-2500 1.5 11.3 0.85 4.8 125 0.49 115 92x80x20
MFx70 70 1900-2500 1.7 14.5 0.85 3.5 125 0.39 115 92x80x20
MFx90 90 1900-2500 2.26 25 0.85 3.26 125 0.28 160 94x80x25
MFx110 110 1900-2500 2.8 39 0.85 2.25 125 0.25 160 94x80x25
MFx135 135 1900-2500 3.6 65 0.85 1.91 125 0.2 320 94x80x36
MFx160 160 1900-2500 6 180 0.85 1.53 125 0.17 320 94x80x36

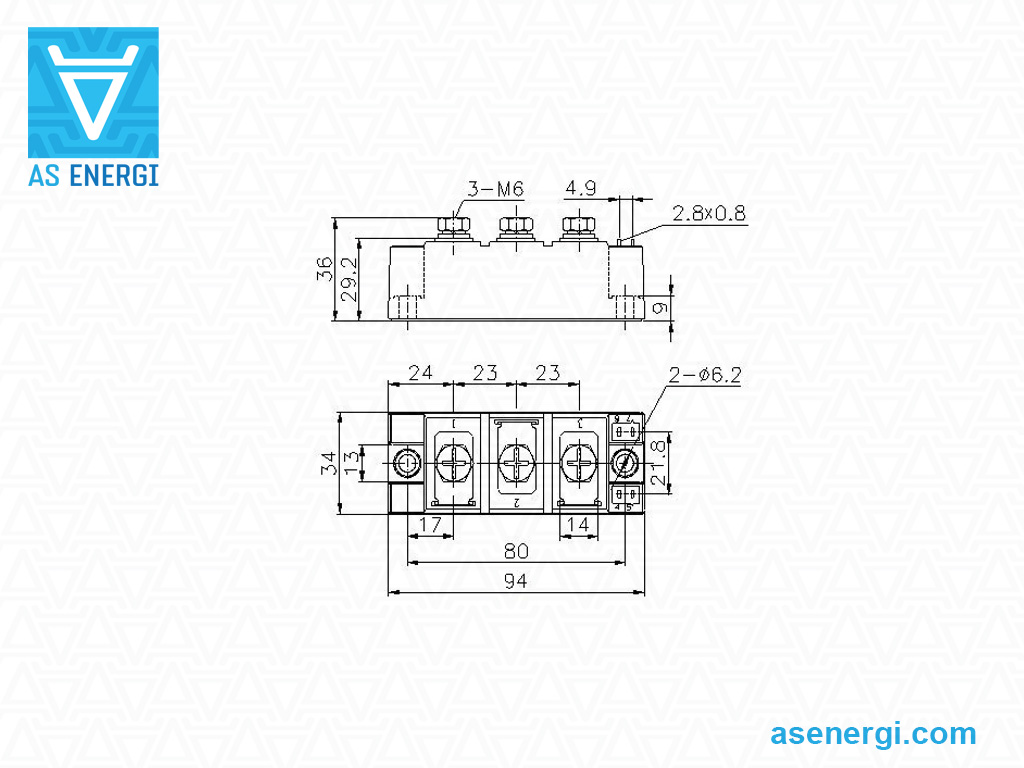

MFx182 182 1900-2500 7 245 0.85 1.21 125 0.16 320 94x80x36
MFx200 200 1900-2500 8 320 0.85 1.14 125 0.14 860 115x92x50
MFx250 250 1900-2500 9 405 0.85 0.8 125 0.12 860 115x92x50
MFx300 300 1900-2500 9.2 423 0.85 0.65 125 0.1 1350 125x108x35
MFx350 350 1900-2500 11 605 0.84 0.5 125 0.09 1350 125x108x35

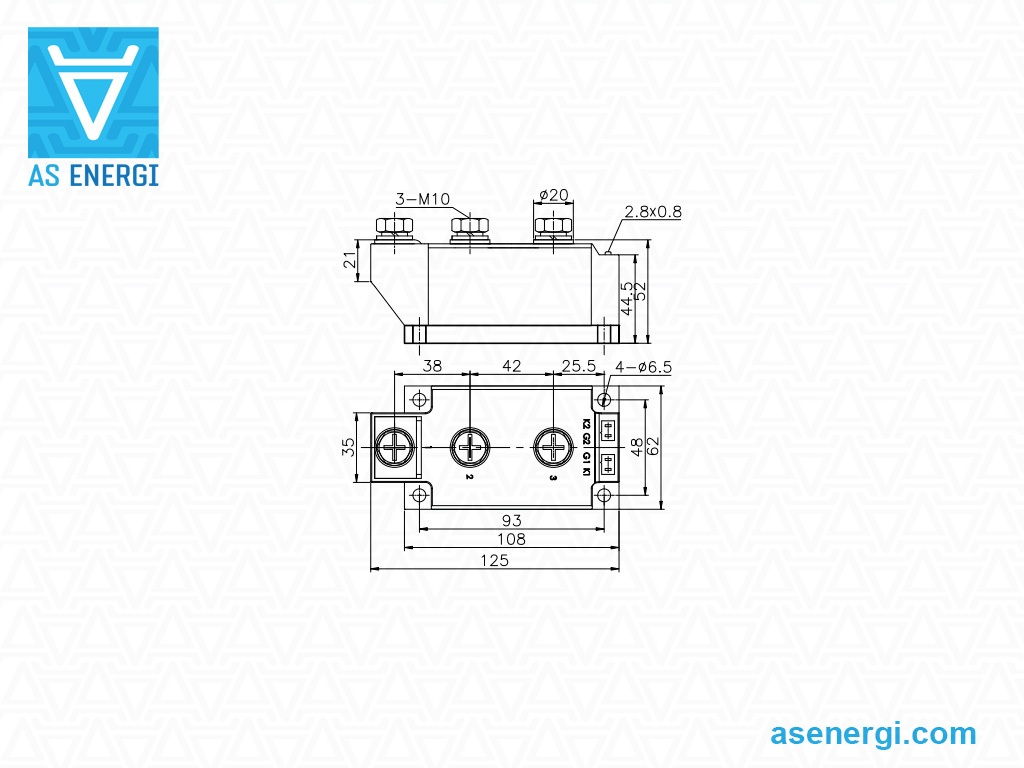

MFx400 400 1900-2500 12.5 781 0.83 0.42 125 0.08 1350 125x108x35

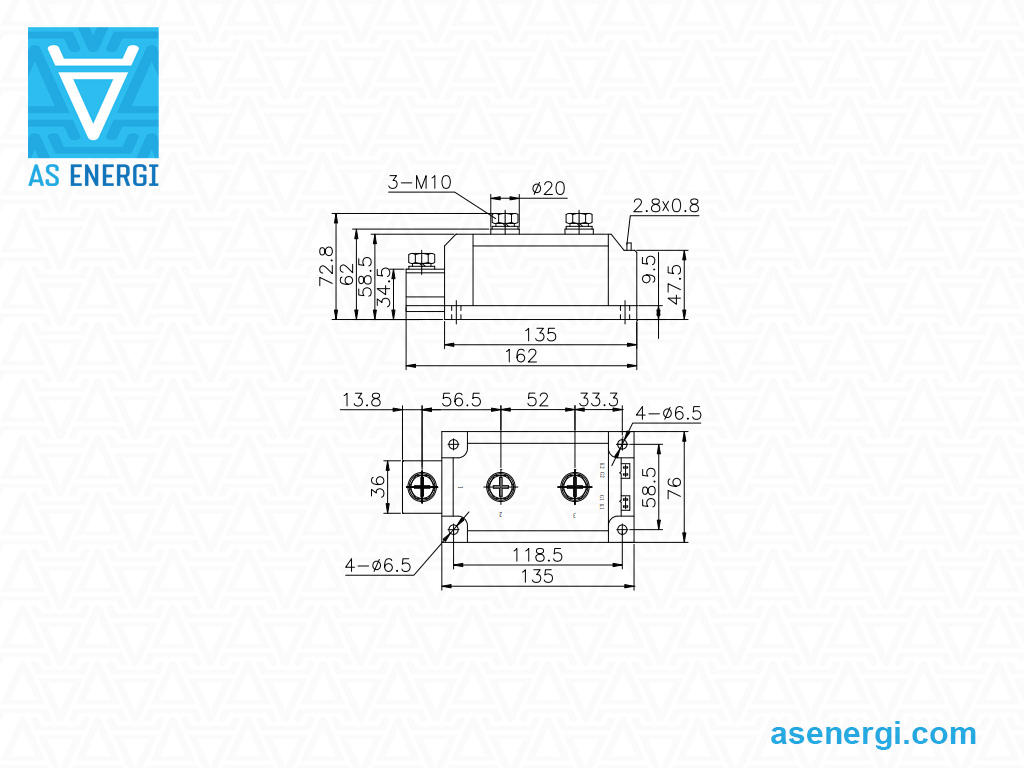

MFx500 500 1900-2500 14.5 1051 0.85 0.39 125 0.06 2300 135x118.5x76
MFx600 600 1900-2500 16 1280 0.88 0.24 125 0.054 2300 135x118.5x76
MFx représente tout type de MFC / MFA / MFK / MFX, jusqu'à 3600V

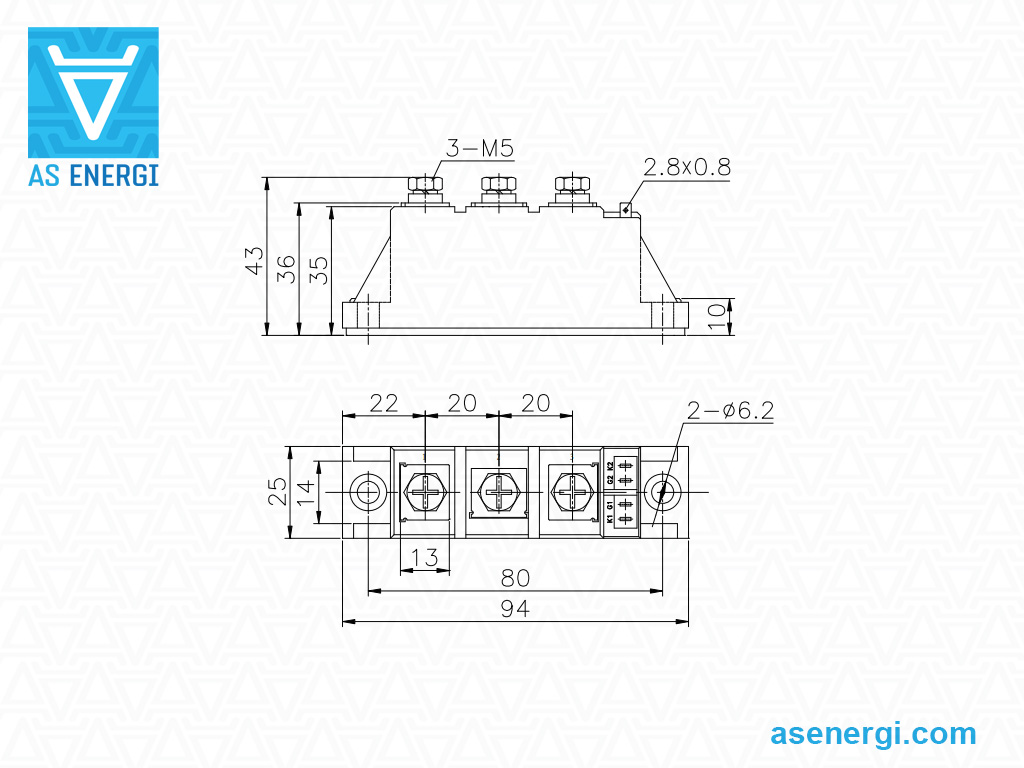

MFx110 110 2600-3600 2.8 39 1.15 2.88 125 0.19 320 94x80x36

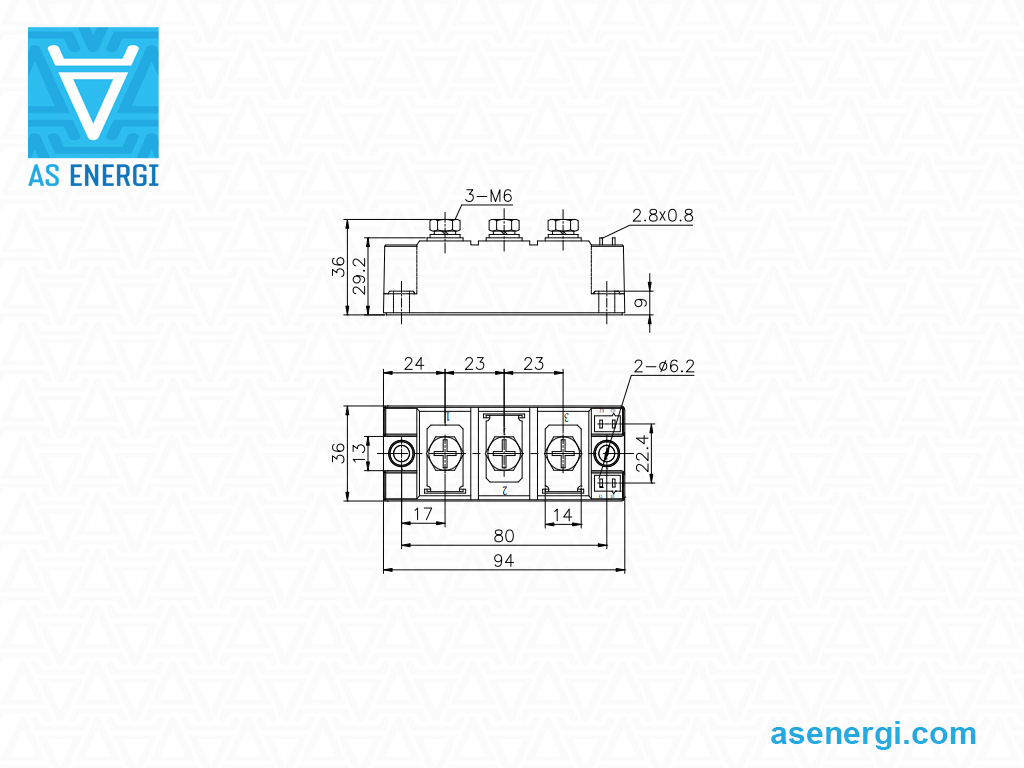

MFx135 135 2600-3600 3.6 65 0.94 2.4 125 0.17 320 94x80x36

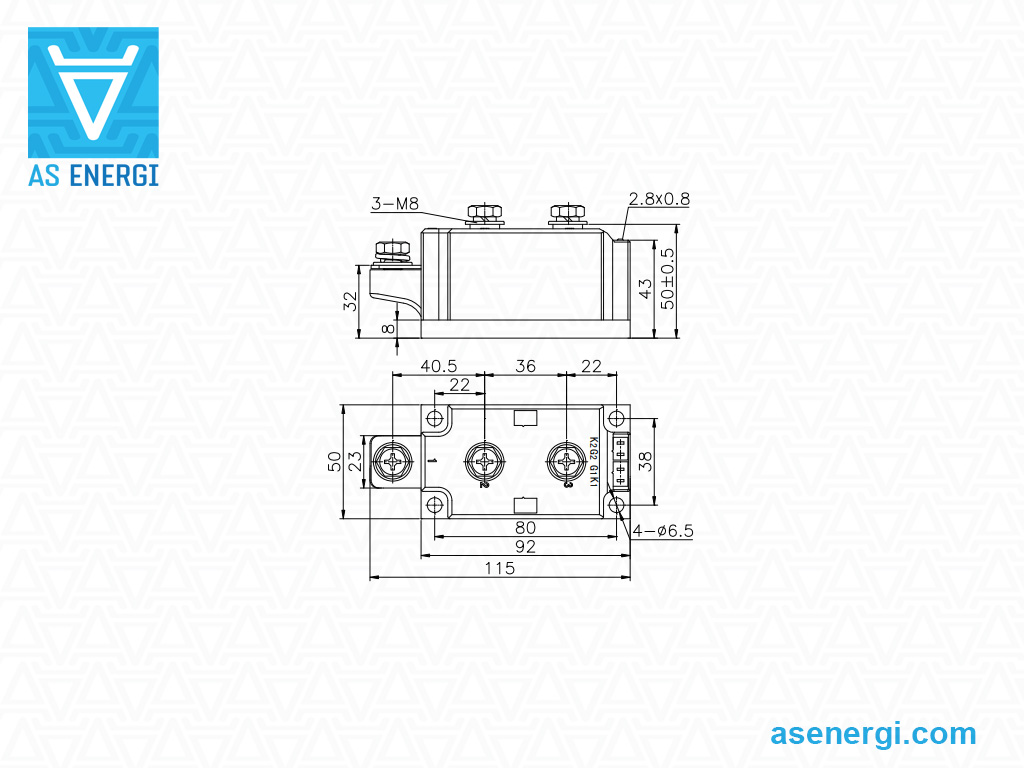

MFx200 200 2600-3600 8 320 0.96 1.3 125 0.12 860 115x92x50
MFx250 250 2600-3600 9 405 0.91 0.9 125 0.11 860 115x92x50

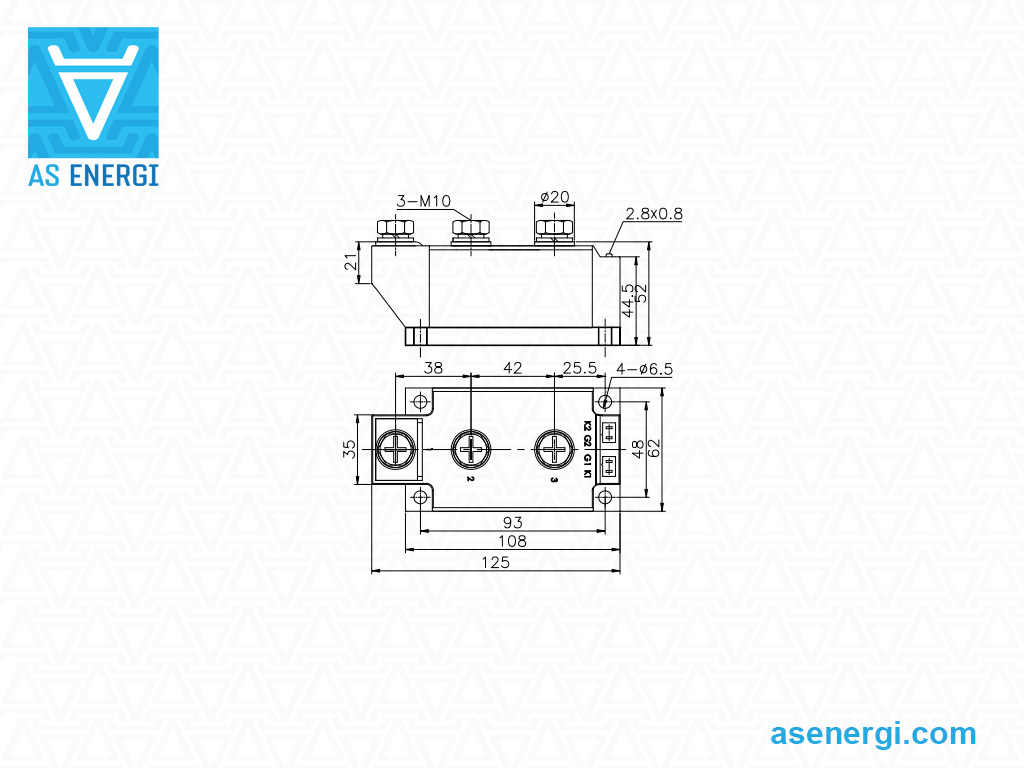

MFx300 300 2600-3600 9.2 423 0.93 1.0 125 0.08 1350 125x108x62
MFc400 400 2600-3600 12.5 781 0.98 0.88 125 0.054 2300 135x118.5x76
*Modules de refroidissement par eau
MFx400-W 400 600-1800 12.5 781 0.8 0.8 125 0.11 1300 144.5x114.5x50

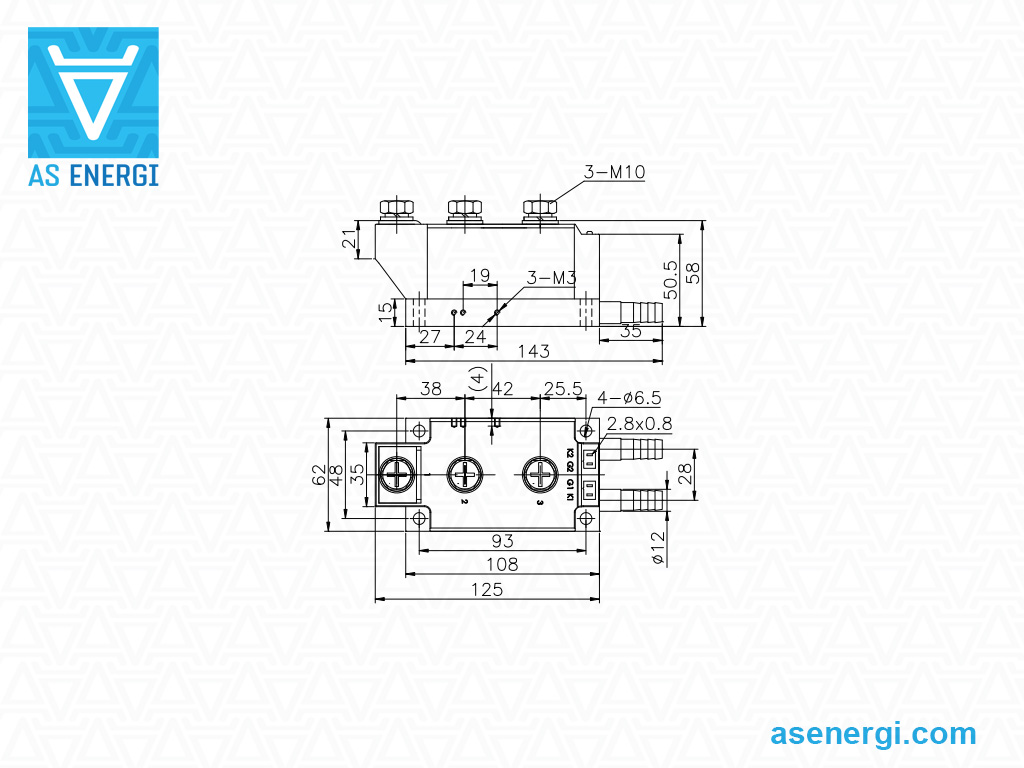

MFx500-W 500 600-1800 14.5 1051 0.8 0.64 125 0.087 1820 125x108x62
MFx600-W 600 600-1800 16 1280 0.8 0.53 125 0.073 1820 125x108x62
MFx800-W 800 600-1800 22 2420 0.8 0.42 125 0.054 2600 135x118.5x76

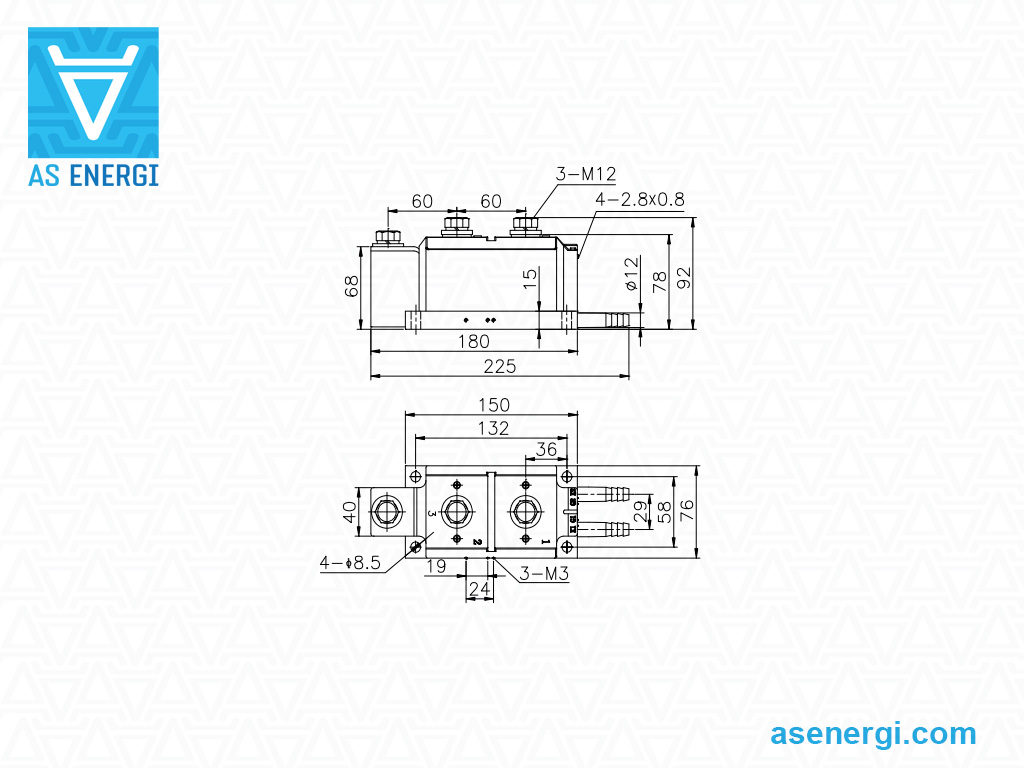

MFx1000-W 1000 600-1800 28 3920 0.8 0.21 125 0.052 3600 225x180x92
MFx400-W 400 1900-2500 12.5 781 0.82 0.79 125 0.11 1300 144.5x114.5x50
MFx500-W 500 1900-2500 14.5 1051 0.87 0.78 125 0.073 1820 125x108x62
MFx600-W 600 1900-2500 16 1280 0.89 0.83 125 0.054 2600 135x118.5x76

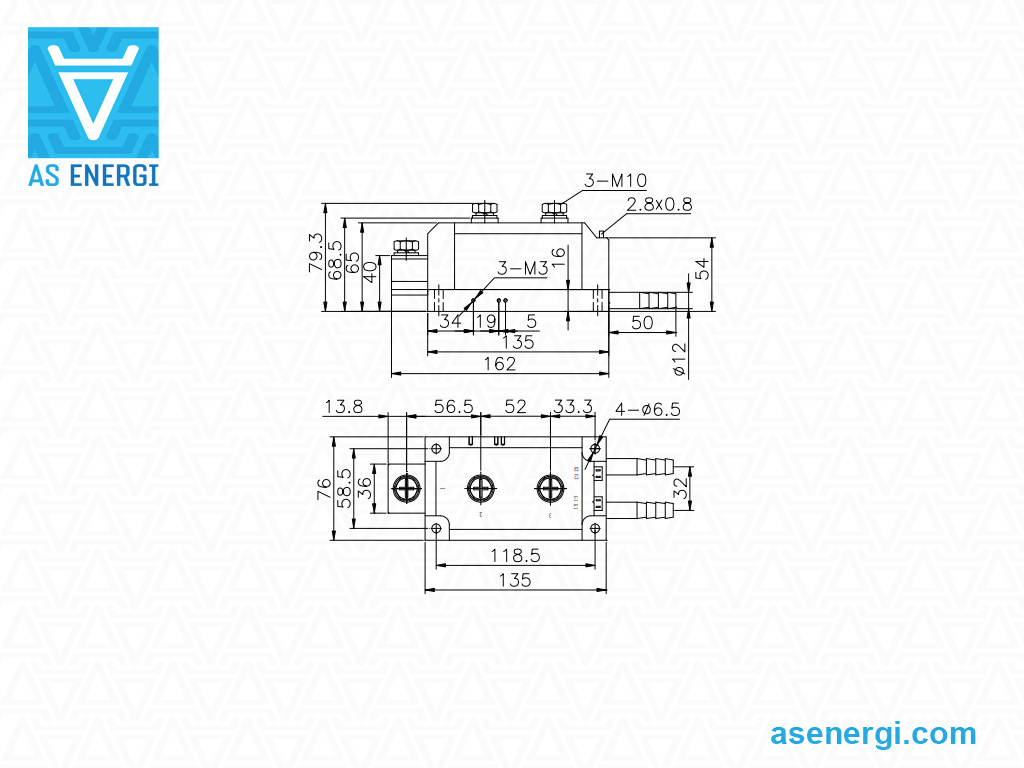

MFx800-W 800 1900-2500 22 2420 0.88 0.47 125 0.048 2600 135x118.5x76

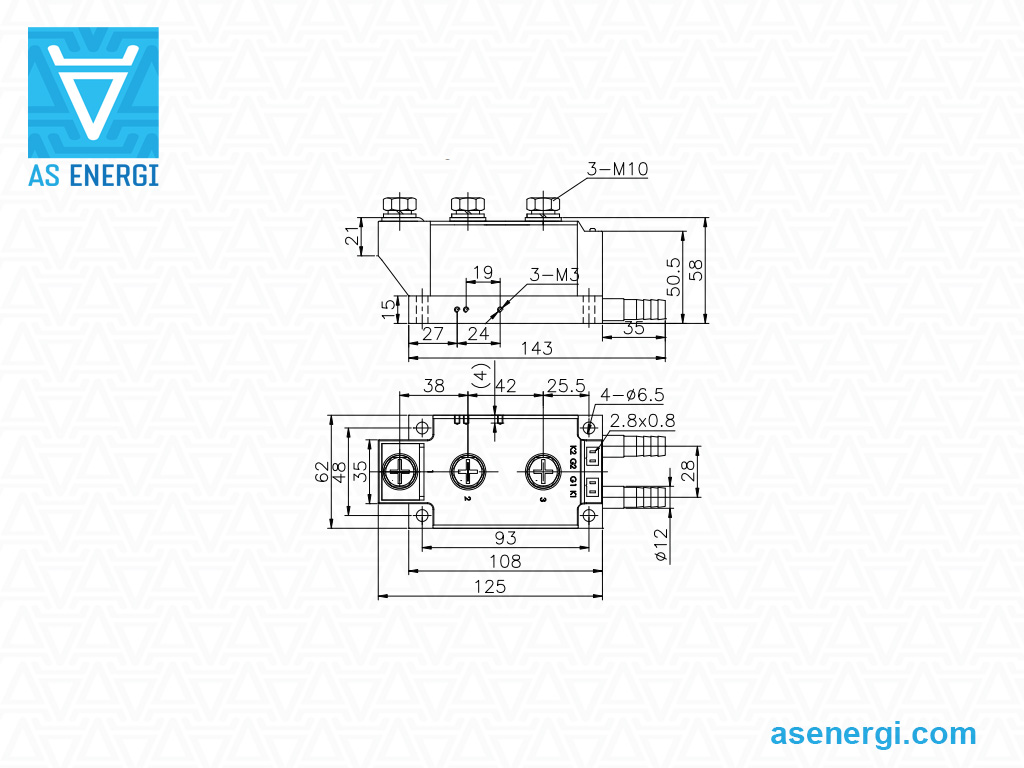

MFx400-W 400 2600-3600 12.5 781 1.12 1.25 125 0.073 1820 125x108x62
MFx500-W 500 2600-3600 14.5 1051 1.09 1.19 125 0.054 2600 135x118.5x76
MFx600-W 600 2600-3600 16 1280 1.02 0.95 125 0.048 2600 135x118.5x76

Guide de numérotation des modules thyristor-diode:

MF C 160 – 18 – 216F3
MF – Modules thyristor-diode, brand AS ENERGITM
C – Topologie de circuit.
160 – Courant nominal (ITAV), A.
18 – Classe de tension (VRRM/100).
216F3 – Type d'emballage (boîtier).

Recommandations pour le montage des modules de puissance

Spécifications de la surface du dissipateur et préparation

Afin d'assurer un bon contact thermique et d'obtenir les valeurs de résistance de contact thermique spécifiées dans les fiches techniques, la surface de contact du dissipateur doit être propre et exempte de particules de poussière. Il est utile de nettoyer la surface de montage du dissipateur avec des lingettes et un nettoyant alcoolique, par ex. isopropanol, juste avant l'opération de montage. Les spécifications mécaniques suivantes doivent être respectées:
– L'irrégularité de la zone de montage du dissipateur ne doit pas dépasser ≤ 50μm par 100 mm
– Rugosité Rz : < 10 μm
– Aucune marche > 10 μm

Spécification de la surface du dissipateur thermique

Application de pâte thermique

Il est recommandé d'utiliser l'impression pochoir pour appliquer le matériau d'interface thermique. Il est recommandé d'utiliser une épaisseur de pâte thermique comprise entre 50 μm et 100 μm. L'application de pâte thermique au rouleau n'est pas recommandée pour la production de masse, car la reproductibilité d'une épaisseur optimisée ne peut être garantie.

Couple de serrage MS sur le dissipateur

Pour fixer les modules de puissance, l'utilisation de vis en acier en combinaison avec des rondelles appropriées et des rondelles élastiques ou des vis combinées est fortement recommandée. La valeur du couple spécifiée dans la fiche technique doit être respectée.

Un couple de pré-serrage puis un resserrage jusqu'à la valeur donnée est recommandé. Pour le processus de vissage, la vitesse doit être limitée et une limitation de couple douce est recommandée afin d'éviter les pics de couple, qui peuvent survenir avec des tournevis pneumatiques.

Exemple d'ordre de serrage

Les vis doivent être serrées en ordre diagonal avec un couple égal en plusieurs étapes jusqu'à atteindre la valeur de couple spécifiée MS.
