AS ENERGIDiodes de Redressement Powerex Remplacement
Diodes de Redressement Standard de Puissance, également connu sous le nom de Diodes de récupération normale dans la conception du disque sont des diodes à usage général de type press-pack avec des tensions de blocage jusqu'à 6500V et des courants nominaux jusqu'à 12000A.
Diodes de redressement A-RD AS ENERGITM sont un remplacement, analogiques, des dispositifs semi-conducteurs de remplacement pour les Diodes de Récupération Powerex.
"Dissipateurs refroidis par air série O pour dispositifs à disque", "Radiateur à air série SF", "Dissipateur thermique à eau série SS" pour le refroidissement des diodes sont également disponibles sur commande.
Guide de numérotation des diodes de redressement
Vidéo: Examens de diodes à disque de haute puissance
AS ENERGITM Référence pour la fabrication de semi-conducteurs
Caractéristiques: performances et fiabilité de premier ordre ; optimisé pour la fréquence de ligne ; faibles pertes à l'état passant ; haute tension inverse et capacité de traitement de courant élevée, capacité de surtension élevée.
Les diodes de redressement convertissent les courants continus et alternatifs jusqu'à 12 kA dans des circuits avec des tensions jusqu'à 6,5 kV. Leurs principales applications sont les redresseurs pour les entraînements à courant alternatif variable, les convertisseurs de traction, les sous-stations en bord de voie, le soudage et les alimentations en courant continu. Les dispositifs sont principalement destinés à des applications avec des fréquences de ligne allant jusqu'à 500 Hz.
La diode est dotée d'un boîtier en céramique standard, ce qui facilite l'intégration du dispositif dans l'équipement existant. Cette diode a un boîtier en forme de disque avec des contacts à pression. La polarité de la diode (anode, cathode) est déterminée par l'icône sur le boîtier. Les spécifications techniques, le guide de numérotation des pièces, les fiches techniques PDF, les plans d'ensemble pour les diodes de redressement sont énumérés ci-dessous.z.
Diodes de redressement AS ENERGITM présentent les caractéristiques suivantes : faibles pertes statiques et dynamiques, valeurs élevées de VRSM/VRRM, vaste expérience de l'utilisation des appareils dans diverses industries, gamme de tensions de 100 à 9000 V et d'ampérages de 10 à 15000 A, haute résistance aux cycles thermiques et électriques.
Notre société offre une garantie de qualité pour les diodes de redressement de 2 ans à compter de la date d'achat. Lors de la livraison des diodes, nous fournissons, si nécessaire, un passeport technique et un certificat de conformité.
Le prix final des diodes de récupération normales dépend de la classe de tension, de la quantité, des conditions de livraison, du fabricant, du pays d'origine et du mode de paiement.
Spécifications générales des Diodes de redressement (type disque) Powerex et Remplacements
| Type | VRRM | IF(AV) (TC=55°C) |

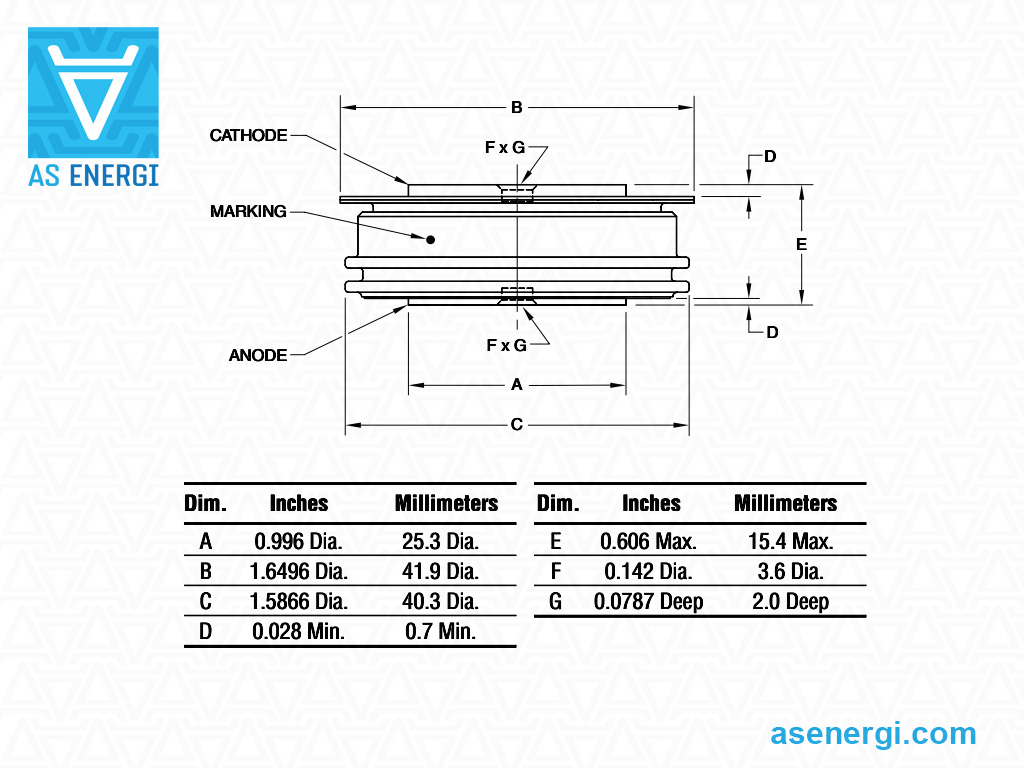

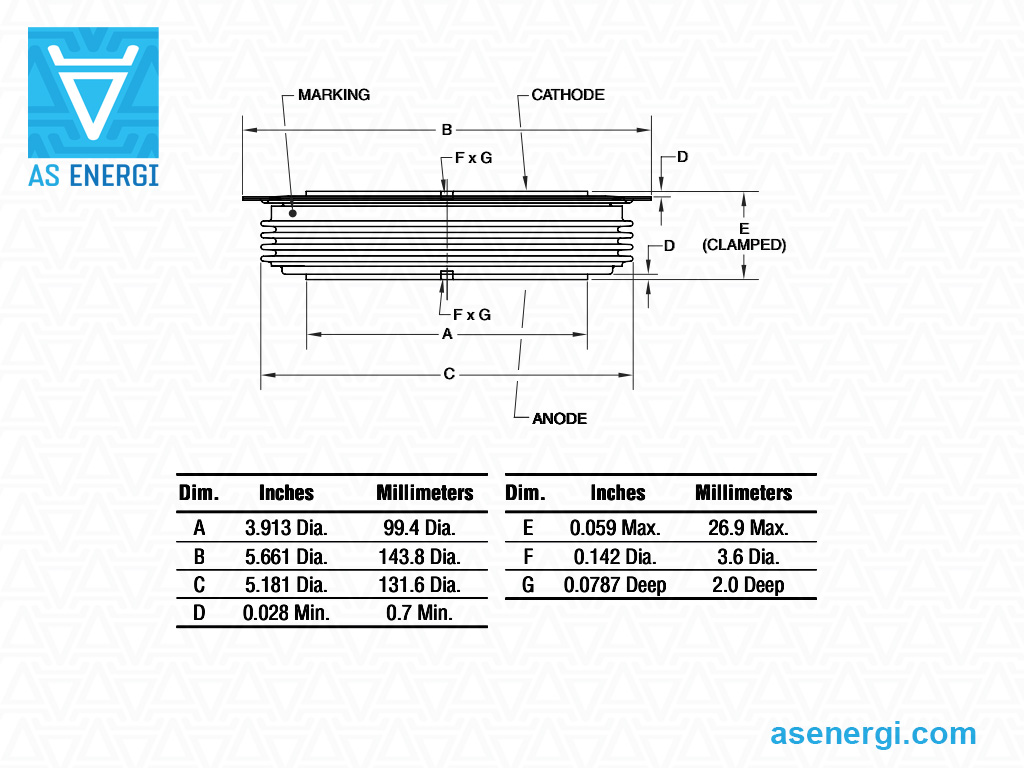

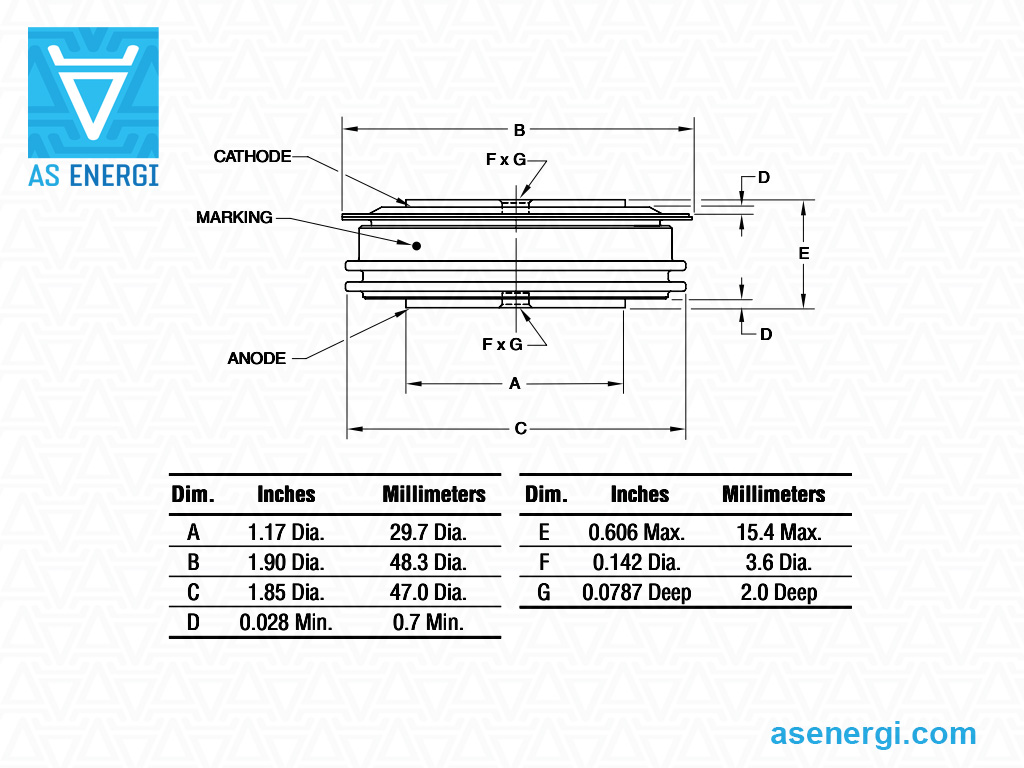

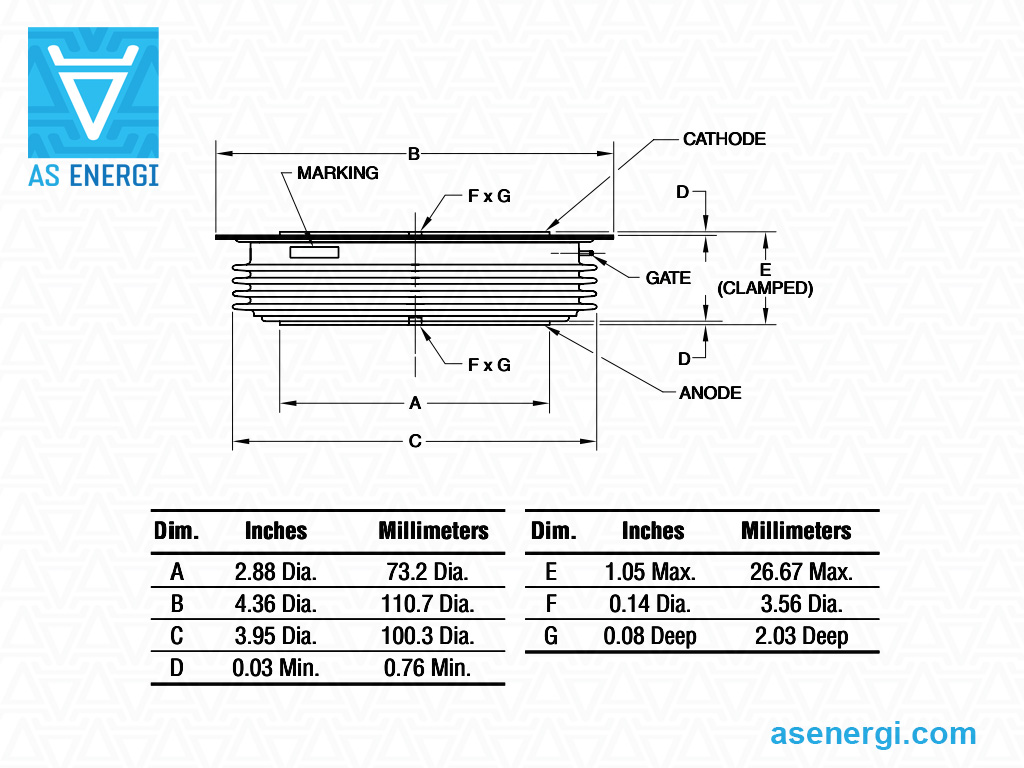

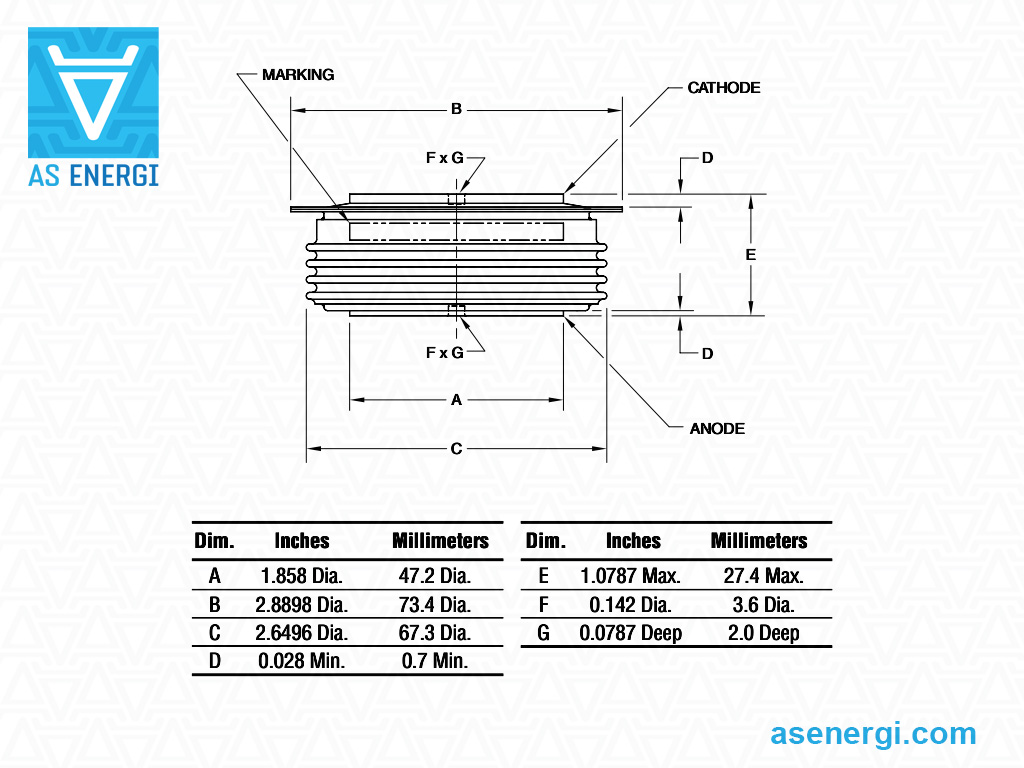

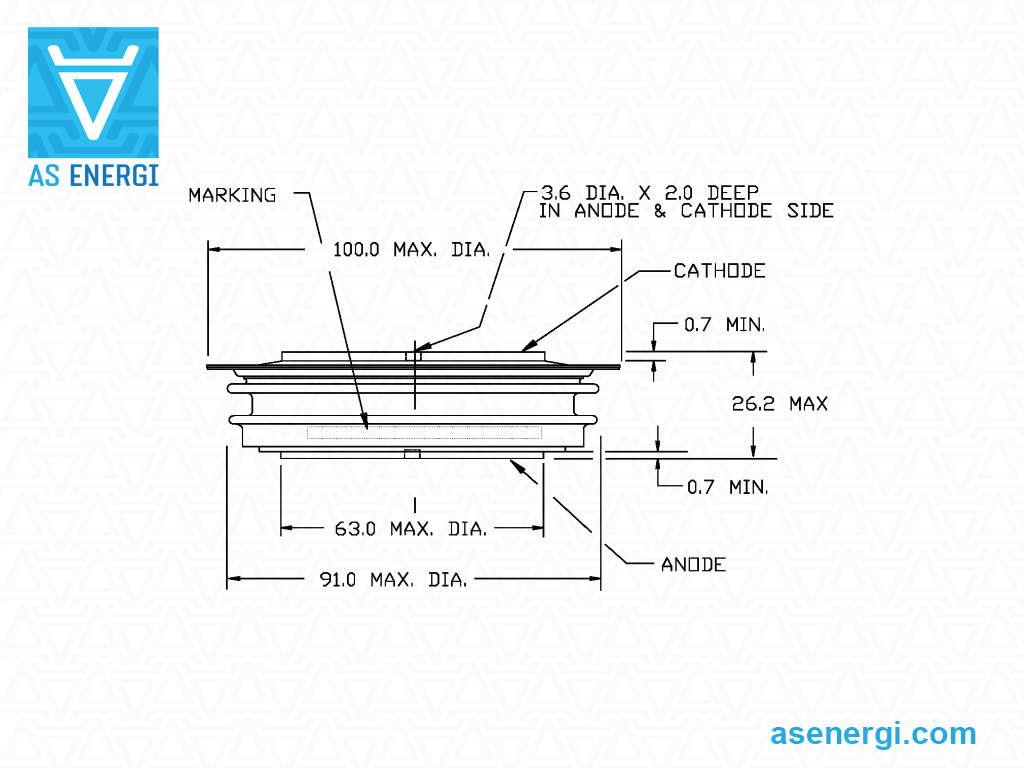

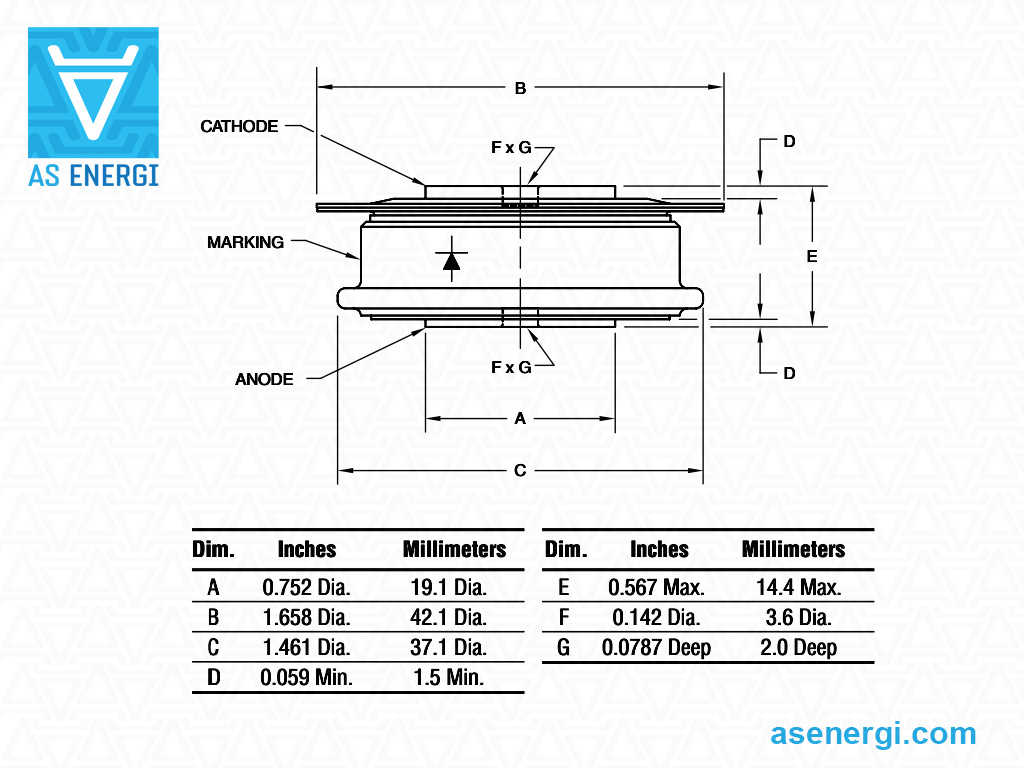

IFSM | I2t | VT0 | rT | Tvj max | RthJK | Cas | Dimensions ØDxØdxH |
Remplacement AS ENERGITM |
Fiche technique |

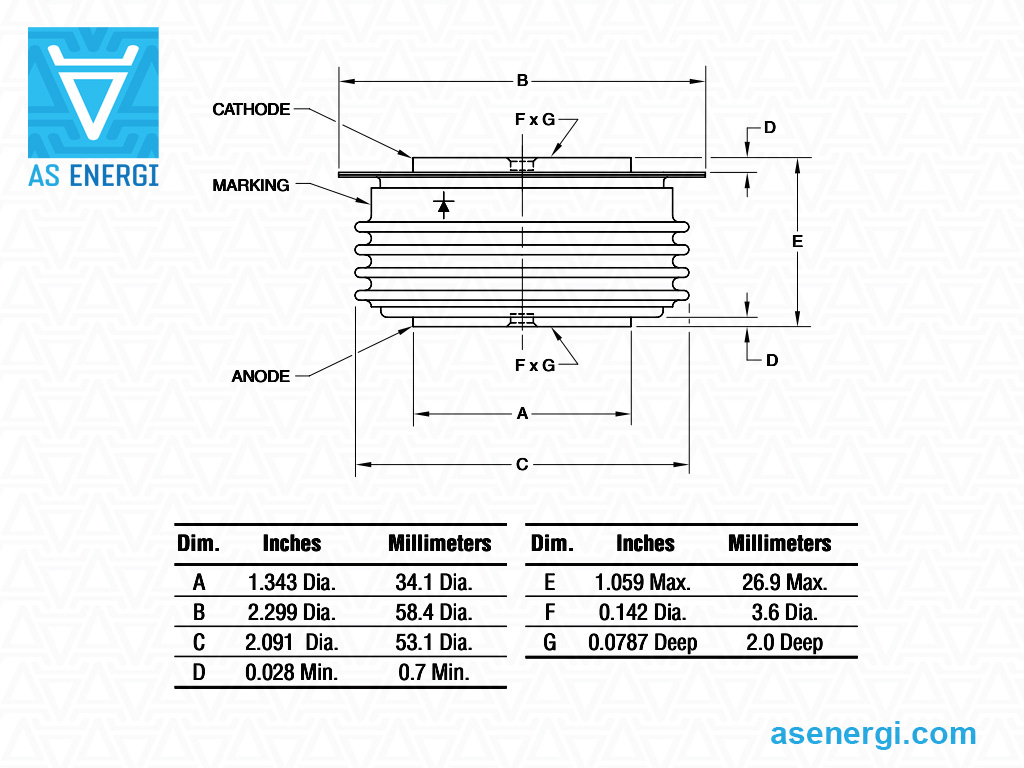

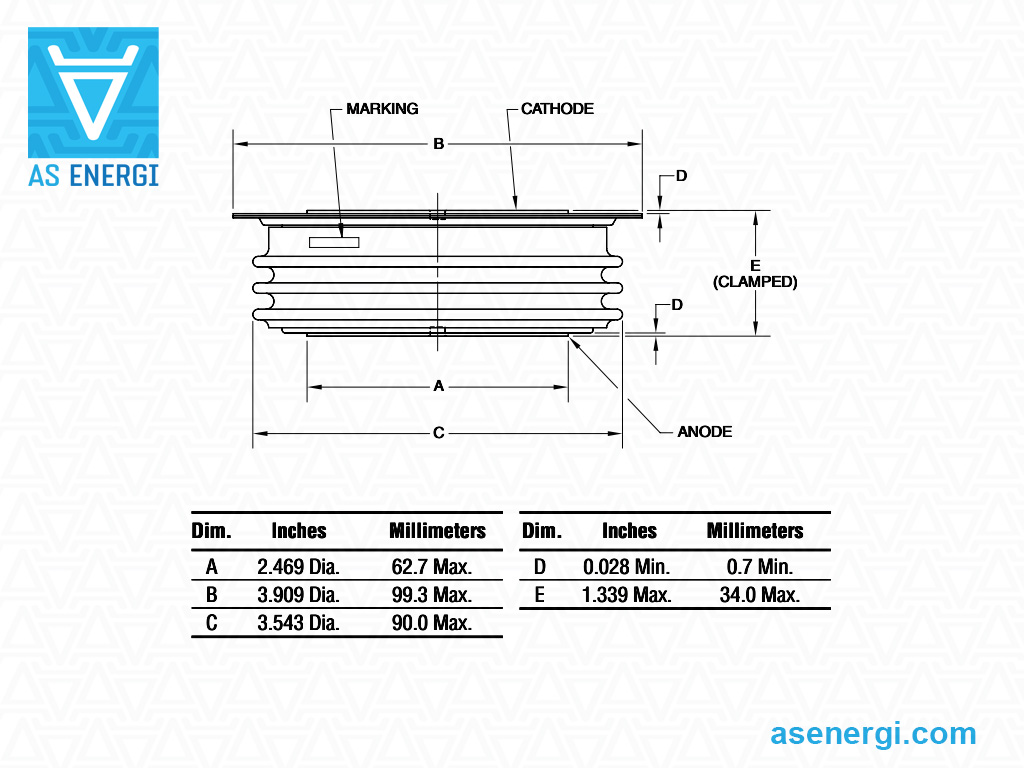

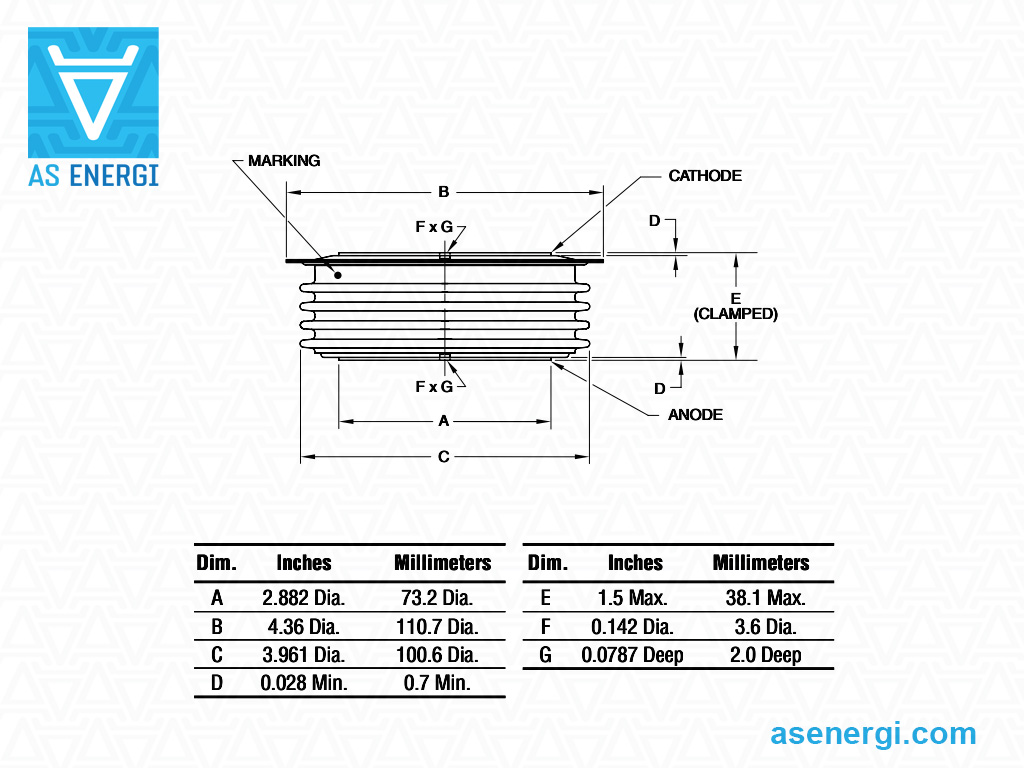

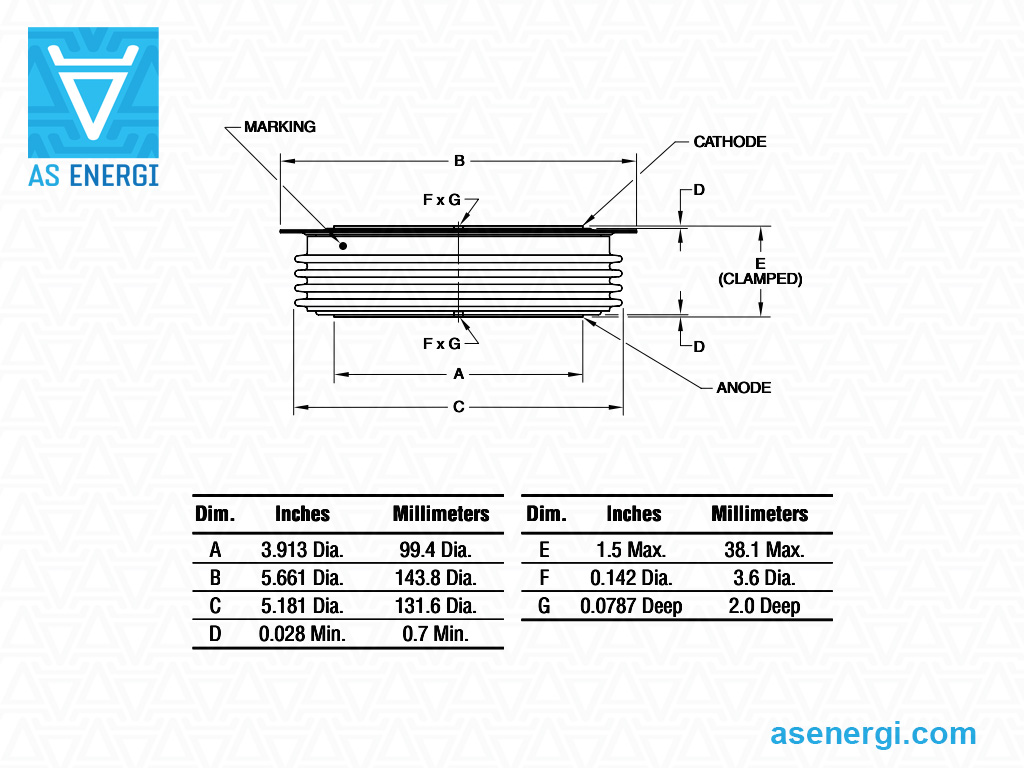

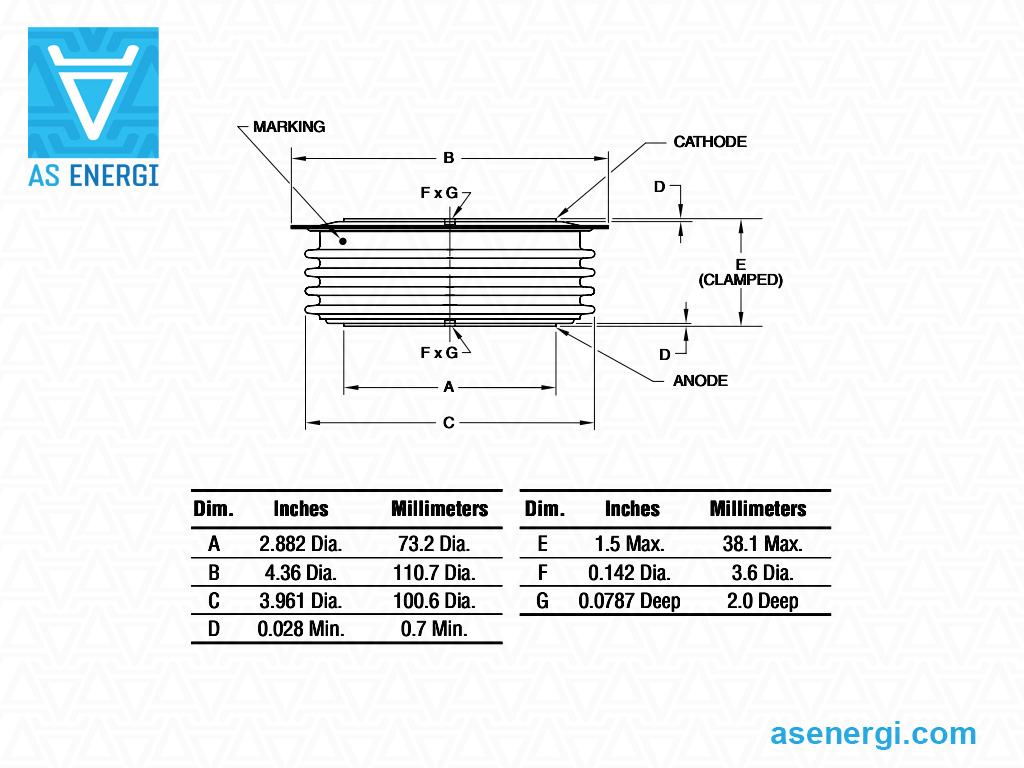

| V | A | A | A2·s | V | mΩ | ºC | K/W | mm | ||||
| Diodes Type de disque Up to 800V |
||||||||||||
| RBS8-06-70 | 7000 (79) | 600 | 55 | 15125 | 0.645 | 0.044 | 175 | 0.0095 | 111x73x26.5 | RBS | A-RDBS8-06-70 |  |
| RAS00412 | 12000 (68) | 400 | 57.3 | 16416 | 0.978 | 0.005 | 175 | 0.008 | 100x63x26 | RAS | A-RDAS00412 | |
| Up to 1600V | ||||||||||||
| A390-16-40 | 400 (117) | 1600 | 7 | 204 | - | - | 200 | 0.095 | 42x19x14 | R62 | A-A390-16-40 | |
| R620-12-48 + | 485 (125) | 1200 | 6.5 | 211 | 0.80 | 0.63 | 190 | 0.07 | 42x19x14 | R62 | A-RD620-12-48 + | |
| R720-12-80 + | 810 (125) | 1200 | 10 | 500 | 0.70 | 0.32 | 190 | 0.05 | 58.5x34x26.9 | R72 | A-RD720-12-80 + | |
| R720-16-12 | 1200 (95) | 1600 | 12.5 | 650 | 0.68 | 0.24 | 175 | 0.055 | 58.5x34x26.9 | R72 | A-RD720-16-12 | |
| R7S0-16-13 | 1300 (90) | 1600 | 16.5 | 1360 | 0.749 | 0.196 | 175 | 0.035 | 42x25x15.4 | R7S | A-RD7S0-16-13 | |
| A430-15-14 + | 1375 (55) | 1500 | 10 | 415 | 0.62 | 0.254 | 200 | 0.06 | 58.5x34x26.9 | R72 | A-A430-15-14 + | |
| R7S0-16-16 | 1600 (98) | 1600 | 12.8 | 819 | 0.63 | 0.293 | 200 | 0.035 | 42x25x15.4 | R7S | A-RD7S0-16-16 | |
| R9G0-16-22 | 2200 (134) | 1600 | 27.4 | 3750 | 0.79 | 0.088 | 150 | 0.02 | 73.5x47x27.4 | R9G | A-RD9G0-16-22 | |
| R9G0-14-26 + | 2600 (100) | 1400 | 38 | 7220 | 0.58 | 0.120 | 190 | 0.018 | 73.5x47x27.4 | R9G | A-RD9G0-14-26 + | |
| RA20-12-48 | 4800 (98) | 1200 | 44.6 | 9945 | 0.65 | 0.063 | 190 | 0.013 | 99x62x34 | RA2 | A-RDA20-12-48 | |
| RBK8-16-63 | 6300 (100) | 1600 | 115.9 | 67200 | 0.688 | 0.036 | 190 | 0.0115 | 111x73x38 | RB2 | A-RDBK8-16-63 | |
| RBS8-16-72 | 7200 (84) | 1600 | 115.9 | 67200 | 0.704 | 0.0479 | 190 | 0.0095 | 111x73x26.5 | RBS | A-RDBS8-16-72 | |
| RB20-16-80 + | 8000 (68) | 1600 | 79 | 31200 | 0.70 | 0.035 | 190 | 0.011 | 111x73x38 | RB2 | A-RDB20-16-80 + | |
| RDS8-12-10 | 10000 (90) | 1200 | 111 | 61600 | 0.64 | 0.023 | 175 | 0.008 | 144x99.5x26.9 | RDS | A-RDDS8-12-10 | |
| Up to 2600V | ||||||||||||
| R620-24-30 | 300 (140) | 2400 | 5.5 | 125 | 0.92 | 0.88 | 150 | 0.095 | 42x19x14 | R62 | A-RD620-24-30 | |
| R620-30-35 + | 345 (100) | 3000 | 5 | 125 | 0.84 | 0.94 | 150 | 0.07 | 42x19x14 | R62 | A-RD620-30-35 + | |
| R620-24-40 | 400 (130) | 2400 | 6 | 150 | 0.89 | 0.74 | 150 | 0.095 | 42x19x14 | R62 | A-RD620-24-40 | |
| R620-22-44 + | 440 (110) | 2200 | 5.5 | 151 | 0.82 | 0.82 | 175 | 0.07 | 42x19x14 | R62 | A-RD620-22-44 + | |
| R620-24-50 | 500 (115) | 2400 | 6.5 | 175 | 0.85 | 0.63 | 150 | 0.095 | 42x19x14 | R62 | A-RD620-24-50 | |
| R720-30-52 + | 520 (100) | 3000 | 8 | 320 | 0.90 | 0.52 | 150 | 0.05 | 58.5x34x26.9 | R72 | A-RD720-30-52 + | |
| R720-22-70 + | 710 (110) | 2200 | 9 | 405 | 0.80 | 0.42 | 175 | 0.05 | 58.5x34x26.9 | R72 | A-RD720-22-70 + | |
| R7S0-24-08 | 800 (121) | 2400 | 7.75 | 300 | 0.91 | 0.518 | 175 | 0.035 | 42x25x15.4 | R7S | A-RD7S0-24-08 | |
| R720-26-09 | 900 (85) | 2600 | 8.5 | 301 | 0.84 | 0.42 | 150 | 0.055 | 58.5x34x26.9 | R72 | A-RD720-26-09 | |
| R7S0-24-12 | 1200 (86) | 2400 | 9 | 337 | 0.831 | 0.441 | 175 | 0.035 | 42x25x15.4 | R7S | A-RD7S0-24-12 | |
| R7S0-24-15 | 1500 (98) | 2400 | 14 | 817 | 0.694 | 0.345 | 200 | - | 42x25x15.4 | R7S | A-RD7S0-24-15 | |
| R820-26-16 | 1600 (82) | 2600 | 12.95 | 699 | 0.68 | 0.247 | 175 | 0.035 | 58.5x34x26.9 | R82 | A-RD820-26-16 | |
| R9G0-36-17 + | 1700 (60) | 3600 | 20 | 2000 | 0.74 | 0.330 | 150 | 0.018 | 73.5x47x27.4 | R9G | A-RD9G0-36-17 + | |
| R9G0-32-18 | 1800 (110) | 3200 | 19.6 | 1920 | 0.814 | 0.224 | 175 | 0.02 | 73.5x47x27.4 | R9G | A-RD9G0-32-18 | |
| R9G0-36-18 + | 1800 (80) | 3600 | 21.5 | 2300 | 0.69 | 0.320 | 175 | 0.018 | 73.5x47x27.4 | R9G | A-RD9G0-36-18 + | |
| R9G0-22-21 | 2100 (118) | 2200 | 22 | 2002 | 0.912 | 0.089 | 175 | 0.02 | 73.5x47x27.4 | R9G | A-RD9G0-22-21 | |
| R9G0-24-21 | 2100 (124) | 2400 | 26.5 | 3510 | 0.618 | 0.192 | 190 | 0.02 | 73.5x47x27.4 | R9G | A-RD9G0-24-21 | |
| R9G0-26-21 + | 2100 (75) | 2600 | 26.7 | 3560 | 0.68 | 0.220 | 175 | 0.018 | 73.5x47x27.4 | R9G | A-RD9G0-26-21 + | |
| R9G0-24-22 + | 2200 (100) | 2400 | 30 | 4500 | 0.61 | 0.200 | 190 | 0.018 | 73.5x47x27.4 | R9G | A-RD9G0-24-22 + | |
| A451-22-25 | 2500 (88) | 2200 | 27.3 | 2725 | 0.66 | 0.128 | 175 | 0.025 | 73.5x47x27.4 | R9G | A-A451-22-25 | |
| R9S0-26-30 | 3000 (115) | 2600 | 28.6 | 3410 | 0.91 | 0.089 | 200 | 0.015 | 73.5x47x27.4 | R9S | A-RD9S0-26-30 | |
| RB20-32-35 + | 3500 (115) | 3200 | 57 | 16200 | 0.84 | 0.08 | 175 | 0.011 | 111x73x38 | RB2 | A-RDB20-32-35 + | |
| RA20-24-36 | 3600 (100) | 2400 | 36.5 | 6660 | 0.66 | 0.113 | 175 | 0.013 | 99x62x34 | RA2 | A-RDA20-24-36 | |
| RB20-26-38 + | 3800 (124) | 2600 | 63 | 19800 | 0.71 | 0.08 | 185 | 0.011 | 111x73x38 | RB2 | A-RDB20-26-38 + | |
| RBS8-32-45 | 4500 (94) | 3200 | 62.4 | 19500 | 0.786 | 0.0997 | 175 | 0.0095 | 111x73x26.5 | RBS | A-RDBS8-32-45 | |
| RBK8-24-50 | 5000 (80) | 2400 | 87.1 | 38000 | 0.680 | 0.080 | 175 | 0.0115 | 111x73x38 | RB2 | A-RDBK8-24-50 | |
| RAS8-24-54 | 5450 (90) | 2400 | 115 | 66125 | 0.734 | 0.067 | 175 | 0.011 | 100x63x26 | RAS | A-RDAS8-24-54 | |
| RBS8-24-56 | 5680 (78) | 2400 | 98.5 | 48600 | 0.680 | 0.080 | 175 | 0.0095 | 111x73x26.5 | RBS | A-RDBS8-24-56 | |
| RDS8-25-80 | 8000 (90) | 2500 | 92.5 | 4280 | 0.654 | 0.0382 | 175 | 0.0075 | 144x99.5x26.9 | RDS | A-RDDS8-25-80 | |
| RDK8-30-85 | 8500 (90) | 3000 | 92.5 | 42800 | 0.762 | 0.053 | 160 | 0.0063 | 144x99.5x38 | RD2 | A-RDDK8-30-85 | |
| Up to 4500V | ||||||||||||
| R720-44-06 | 600 (85) | 4400 | 7 | 204 | 0.92 | 0.61 | 150 | 0.055 | 58.5x34x26.9 | R72 | A-RD720-44-06 | |
| R9G0-44-10 + | 1000 (90) | 4400 | 13.4 | 900 | 0.91 | 0.620 | 150 | 0.018 | 73.5x47x27.4 | R9G | A-RD9G0-44-10 + | |
| R9G0-40-13 + | 1300 (75) | 4000 | 16 | 1280 | 0.83 | 0.470 | 150 | 0.018 | 73.5x47x27.4 | R9G | A-RD9G0-40-13 + | |
| RA20-42-25 | 2500 (100) | 4200 | 25.5 | 3250 | 0.74 | 0.132 | 150 | 0.013 | 99x62x34 | RA2 | A-RDA20-42-25 | |
| RB20-45-30 + | 3000 (100) | 4500 | 36 | 6500 | 0.79 | 0.18 | 170 | 0.011 | 111x73x38 | RB2 | A-RDB20-45-30 + | |
| RBS8-42-35 | 3500 (89) | 4200 | 77.4 | 29900 | 0.77 | 0.125 | 150 | 0.0095 | 111x73x26.5 | RBS | A-RDBS8-42-35 | |
| RBK8-45-40 | 4000 (80) | 4500 | 65.5 | 17900 | 0.75 | 0.133 | 175 | 0.0115 | 110.5x73x38 | RBK | A-RDBK8-45-40 | |
| RBS8-45-45 | 4500 (80) | 4500 | 85 | 36125 | 0.75 | 0.133 | 175 | 0.0095 | 111x73x26.5 | RBS | A-RDBS8-45-45 | |
| RBK8-45-40 | 4000 (80) | 4500 | 65.5 | 17900 | 0.75 | 0.133 | 175 | 0.0115 | 110.5x73x38 | RBK | A-RDBK8-45-40 | |
| Up to 6500V | ||||||||||||
| R820-65-06 | 600 (100) | 6500 | 6.87 | 236 | 0.78 | 1.27 | 150 | 0.035 | 58.5x34x26.9 | R82 | A-RD820-65-06 | |
| R9G0-54-12 | 1200 (102) | 5400 | 14.6 | 1066 | 1.07 | 0.323 | 150 | 0.02 | 73.5x47x27.4 | R9G | A-RD9G0-54-12 | |
| R9G0-65-14 | 1360 (80) | 6500 | 15.25 | 1116 | 0.793 | 0.521 | 150 | 0.02 | 73.5x47x27.4 | R9G | A-RD9G0-65-14 | |
| RA20-54-20 | 2000 (99) | 5400 | 21.8 | 2376 | 0.96 | 0.207 | 150 | 0.013 | 99x62x34 | RA2 | A-RDA20-54-20 | |
| RBK8-65-25 | 2500 (85) | 6500 | 61 | 18600 | 0.79 | 0.238 | 150 | 0.0115 | 110.5x73x38 | RBK | A-RDBK8-65-25 | |
| RBS8-65-28 | 2850 (85) | 6500 | 61 | 18600 | 0.79 | 0.238 | 150 | 0.0095 | 111x73x26.5 | RBS | A-RDBS8-65-28 | |
| RDK8-60-40 | 4000 (68) | 6000 | 55.5 | 12800 | 1.130 | 0.117 | 150 | 0.0075 | 144x99.5x38 | RD2 | A-RDDK8-60-40 | |
Guide de numérotation des Diodes de redressement:
| A | - | RD | BS8 | - | 42 | - | 35 | - | + |
| A | – |  AS ENERGITM |
| RD | – | Groupe de produits: Disque à diodes. |
| BS8 | – | Type Numéro. |
| 42 | – | Tension nominale (VRRM x 100). |
| 35 | – | Valeur nominale actuelle IT(AV), Amp. |
| + | – | Ancienne version de la diode. |
Semi-conducteurs de haute puissance AS ENERGITM
Notre société est engagée dans la fabrication et la vente d'une large gamme de semi-conducteurs de puissance (thyristors de puissance, modules, diodes de redressement, diodes d'avalanche, de rotor et de soudage, triacs, etc.) avec des courants allant jusqu'à 15 000 A et des tensions allant jusqu'à 9 000 V, ainsi que des dissipateurs de chaleur à air et à eau.
Vous pouvez acheter des dispositifs à semi-conducteur dans n'importe quel volume, et lorsque vous commandez des lots importants, le prix sera plus bas. Nous avons gagné la confiance de nos clients et fournissons des produits dans le monde entier.
Pour toute question concernant l'acquisition de Thyristors, Diodes et Modules de puissance, envoyez une demande par courrier électronique à l'adresse suivante:
Et nous vous fournirons une offre commerciale pour la livraison.
Pour un grand nombre de personnes, nous fournirons un prix individuel!!!
Nous sommes disposés à fabriquer des produits dans nos installations de production en fonction de vos demandes et de vos tâches techniques.
Galerie de photos
Galerie de photos montre de nombreux dispositifs à semi-conducteurs, puces à semi-conducteurs et SCR produits par AS ENERGITM, exemples de rapports d'essais.
Photo des diodes de redressement:
Recommandations d'installation pour les diodes de redressement de puissance de type disque:
La fiabilité du transfert de chaleur et du contact électrique entre les surfaces de contact de la diode et du refroidisseur sur toute la plage de température est assurée par un couple approprié (force de serrage).
Avant de procéder à l'assemblage, vous devez effectuer les opérations suivantes inspection visuelle (1) les surfaces de contact pour les dommages mécaniques et essuyer (2), imbibés d'alcool (toluène, essence, acétone).
Après inspection, fixer les contacts actuels (pistes), installer une goupille pour fixer l'alignement de la structure.
Pour améliorer les paramètres de transfert de chaleur, il est recommandé de pour lubrifier (3) une fine couche de pâte conductrice thermique à base de silicone avant l'assemblage, ce qui n'est pas une condition obligatoire pour l'installation.
Installer la diode (3), la deuxième partie de la glacière, l'isolateur en fibre de verre et la rondelle de butée.
Pour enfiler la traverse (4) et serrer uniformément les écrous. Assurez-vous que pas de désalignement et régularité des surfaces de contact.
Lorsque les pièces sont suffisamment serrées mais mobiles, il est recommandé de placer le refroidisseur sur une surface plane et de l'exposer à la lumière du jour vérification de la tolérance au parallélisme du plan adjacent global des surfaces (5).
Serrer chaque écrou à son tour (environ un quart de tour) jusqu'à l'arrêt (6). Le degré de déviation de la traverse détermine si la force de serrage obtenue correspond à celle requise.
Après l'installation, les fixations (écrous et rondelles) doivent être protégées contre la corrosion.
Conseils et recommandations pour les diodes de puissance:
Les diodes de puissance ne doivent pas être utilisées pendant de longues périodes à leur charge limite pour tous les paramètres. Dans ce cas, le facteur de sécurité est déterminé par le degré de fiabilité requis du dispositif.
Remplacer une diode de puissance défaillante par une diode dont les paramètres correspondent à ceux de la diode remplacée.
Un surrefroidissement doit être prévu lorsque l'appareil est utilisé dans un environnement où la température ambiante est élevée.
Il est recommandé de nettoyer périodiquement les diodes de puissance et les refroidisseurs pour éliminer la poussière et les contaminants afin d'assurer une bonne dissipation de la chaleur.
Des diviseurs de courant inductifs (souvent des fils toroïdaux torsadés) doivent être utilisés pour égaliser les courants entre les diodes de puissance connectées en parallèle. Les méthodes de connexion les plus courantes sont le circuit fermé, le circuit à bobine commune ou la diode de puissance. L'efficacité des diviseurs de courant dans ce cas est déterminée par la section du fil magnétique.
La prévention du déséquilibre de la tension lorsque les diodes de puissance sont connectées en série est obtenue en utilisant des résistances shunt connectées en parallèle avec chaque diode. L'égalisation de la tension dans les conditions transitoires est assurée en connectant des condensateurs en parallèle à chaque diode.
Il est strictement interdit de toucher les diodes de puissance sous haute tension pendant leur fonctionnement.
Pourquoi choisir AS ENERGITM
- Installations de production propres, y compris la production de puces en silicium pour semi-conducteurs
- Marque européenne - qualité à 100 %, prix avantageux, délais de production courts
- Plus de 20 ans d'expérience dans l'industrie des semi-conducteurs
- Des clients de plus de 50 pays nous font confiance
- 20000 articles dans la gamme de produits pour des courants de 10A à 15000A, des tensions de 100V à 9000V
- Nous produisons des analogues de produits d'autres fabricants
- Qualité certifiée garantie, période de garantie de fonctionnement - 2 ans
Garantie de qualité
Nos produits sont certifiés et correspondent aux normes internationales.
Notre société offre une garantie de qualité pour les produits de 2 ans.
Nous fournissons des certificats de conformité, des rapports de fiabilité, des fiches techniques et des passeports techniques à la demande du client.
Chaque produit est testé pour les principaux paramètres, et des rapports de test des paramètres pour chaque produit sont fournis.
Géographie du partenariat
AS ENERGITM l'entreprise fabrique et fournit des semi-conducteurs de puissance à plus de 50 pays dans le monde.
Logistique et livraison
Nous livrons nos produits dans le monde entier grâce aux services de sociétés de logistique : DHL, TNT, UPS, EMS, Fedex, Aramex.
Les produits peuvent être livrés par tous les moyens de transport : aérien, maritime, ferroviaire et routier.
AS ENERGITM Fabrication de semi-conducteurs
Notre gamme de produits comprend des diodes de redressement, des thyristors de contrôle de phase à disque et à goujon, des diodes et thyristors à avalanche, des thyristors à commutation rapide et à haute fréquence, des diodes à récupération rapide, des diodes de soudage et de rotor, des triacs, des ponts redresseurs, des modules de puissance (thyristor, diode, thyristor-diode, IGBT), ainsi que des dissipateurs de chaleur à air et à eau.
Les diodes de puissance et les thyristors sont produits pour des courants de 10A à 15000A et des tensions de 100V à 9000V.
Les modules de diodes de puissance et de thyristors sont produits à partir de 25A et jusqu'à 1250A, dans une gamme de tension allant de 400V à 4400V.
La gamme de semi-conducteurs de puissance comprend également des dispositifs semi-conducteurs équivalents, de remplacement, analogiques et alternatifs de fabricants mondiaux.
