AS ENERGIThyristors de commande de phase Remplacement Techsem
Thyristors de commande de phase de puissance, également appelés Thyristor SCR (redresseur commandé au silicium) ou Thyristors de commande de phase (PCT), en conception disque sont des thyristors de type press‑pack à usage général, régulant et convertissant les courants CC et CA jusqu'à 5290A dans des circuits avec des tensions jusqu'à 7200V.
Thyristors ATY, ATH AS ENERGITM sont un remplacement, analogue, alternative pour les Thyristors de commande de phase Techsem.
"Radiateurs refroidis par air série O pour dispositifs disque", "Radiateur à air série SF", "Radiateur à eau série SS" pour le refroidissement des thyristors sont également disponibles sur commande.
Guide de numérotation des thyristors de commande de phase
Vidéo: Revues des thyristors disque haute puissance Caractéristiques: conçus pour des applications industrielles haute puissance et de transmission d'énergie; optimisés pour une faible chute de tension en conduction; valeurs appariées de Qrr et VT disponibles pour les connexions en série et/ou parallèle. Ces dispositifs sont optimisés pour offrir de faibles pertes en conduction et sont principalement destinés aux applications jusqu'à des fréquences réseau de 500Hz.
Le thyristor possède un boîtier céramique conforme aux standards industriels, ce qui facilite l'intégration de l'appareil dans du matériel existant. Ce thyristor a un boîtier disque avec contacts par pression. La polarité du thyristor est déterminée par l'icône sur le boîtier. Les spécifications techniques, le guide de numérotation, les fiches techniques PDF et les dessins d'encombrement des thyristors sont indiqués ci‑dessous.
Les thyristors AS ENERGITM présentent les caractéristiques suivantes: faibles pertes statiques et dynamiques, fortes valeurs de VDRM/VRRM, large expérience d'utilisation des dispositifs dans diverses industries; gamme de tensions de 100 à 9000V et d'intensités de 10 à 15000A; grande résistance aux cycles thermiques et électriques; refroidissement naturel ou forcé par air.
Notre société fournit une garantie qualité de 2 ans à compter de la date d'achat pour les thyristors. Lors de la fourniture des thyristors, si nécessaire, nous remettons un passeport technique et un certificat de conformité.
Le prix final des thyristors de commande de phase dépend de la classe de tension, de la quantité, des conditions de livraison, du fabricant, du pays d'origine et du mode de paiement.
Spécifications générales des Thyristors de commande de phase Techsem et Remplacements
| Type | IT(AV)
(TC=70°C) |
VDRM
VRRM |
ITSM | I2t | VT0 | rT | Tvj max | Rth(j-c) | W | Dimensions ØDxØdxH |
Remplacement AS ENERGITM |
Fiche technique |
| A | V | kA | kA2·s | V | mΩ | ºC | K/W | g | mm | |||
| Y24KPA | 550 | 200-600 | 8 | 320 | 0.75 | 0.36 | 125 | 0.08 | 60 | 42x19x14 | ATY24A |
|
| Y30KPA | 860 | 200-600 | 12 | 720 | 0.73 | 0.33 | 125 | 0.045 | 80 | 42x25x15 | ATY30A |
|
| Y38KPA | 1300 | 200-600 | 18 | 1620 | 0.76 | 0.14 | 125 | 0.035 | 250 | 58.5x34x26 | ATY38A |
|
| Y50KPA | 2150 | 200-600 | 32 | 5120 | 0.75 | 0.1 | 125 | 0.02 | 170 | 74x47x26 | ATY50A |
|
| Y24KPC | 450 | 400-1000 | 5 | 125 | 0.75 | 0.7 | 125 | 0.08 | 60 | 42x19x13 | ATY24C |
|
| Y30KPC | 850 | 400-1000 | 9 | 405 | 0.7 | 0.35 | 125 | 0.045 | 80 | 42x25x15 | ATY30C |
|
| Y35KPC | 920 | 400-1000 | 11 | 605 | 0.8 | 0.4 | 125 | 0.035 | 240 | 58.5x34x26 | ATY35C |
|
| Y38KPC | 960 | 400-1000 | 13 | 845 | 0.8 | 0.35 | 125 | 0.035 | 250 | 58.5x34x26 | ATY38C |
|
| Y40KPC | 1150 | 400-1000 | 15 | 1125 | 0.85 | 0.3 | 125 | 0.028 | 320 | 66x42x26 | ATY40C |
|
| Y45KPC | 1340 | 400-1000 | 20 | 2000 | 0.88 | 0.25 | 125 | 0.024 | 380 | 69x45x26 | ATY45C |
|
| Y50KPC | 1900 | 400-1000 | 30 | 4500 | 0.89 | 0.12 | 125 | 0.02 | 440 | 74x47x26 | ATY50C |
|
| Y60KPC | 2160 | 400-1000 | 33 | 5445 | 0.95 | 0.12 | 125 | 0.016 | 640 | 84x55x26 | ATY60C |
|
| Y65KPC | 2500 | 400-1000 | 35 | 6125 | 0.75 | 0.11 | 125 | 0.013 | 650 | 100x63x26 | ATY65C |
|
| Y70KPC | 3170 | 400-1000 | 38 | 7220 | 0.82 | 0.08 | 125 | 0.012 | 880 | 100x63x26 | ATY70C |
|
| Y76KPC | 3700 | 400-1000 | 60 | 18000 | 0.85 | 0.07 | 125 | 0.01 | 1100 | 110x73x26 | ATY76C |
|
| Y89KPC | 4900 | 400-1000 | 66 | 21780 | 0.88 | 0.06 | 125 | 0.007 | 1390 | 118x84x26 | ATY89C |
|
| Y100KPC | 6400 | 400-1000 | 74 | 27380 | 0.85 | 0.055 | 125 | 0.005 | 2000 | 142x100x26 | ATY100C |
|
| Y24KPE | 360 | 1100-1800 | 4.65 | 108 | 0.85 | 1.2 | 125 | 0.08 | 60 | 42x19x14 | ATY24E |
|
| Y30KPE | 600 | 1100-1800 | 7.5 | 281 | 0.88 | 0.8 | 125 | 0.04 | 80 | 42x25x14 | ATY30E |
|
| Y38KPE | 890 | 1100-1800 | 11 | 605 | 0.85 | 0.42 | 125 | 0.035 | 250 | 58.5x34x26 | ATY38E |
|
| Y40KPE | 1070 | 1100-1800 | 12 | 720 | 0.91 | 0.35 | 125 | 0.028 | 320 | 66x42x26 | ATY40E |
|
| Y45KPE | 1250 | 1100-1800 | 13 | 845 | 0.93 | 0.29 | 125 | 0.024 | 380 | 69x45x26 | ATY45E |
|
| Y50KPE | 1540 | 1100-1800 | 24 | 2880 | 0.91 | 0.23 | 125 | 0.02 | 440 | 74x47x26 | ATY50E |
|
| Y55KPE | 1760 | 1100-1800 | 26 | 3380 | 0.95 | 0.18 | 125 | 0.018 | 590 | 84x55x26 | ATY55E |
|
| Y60KPE | 2000 | 1100-1800 | 30 | 4500 | 0.98 | 0.15 | 125 | 0.016 | 640 | 84x55x26 | ATY60E |
|
| Y65KPE | 2460 | 1100-1800 | 35 | 6125 | 0.87 | 0.14 | 125 | 0.013 | 820 | 100x63x26 | ATY65E |
|
| Y70KPE | 2670 | 1100-1800 | 38 | 7220 | 0.8 | 0.14 | 125 | 0.012 | 880 | 100x63x26 | ATY70E |
|
| Y76KPE | 3440 | 1100-1800 | 51 | 13005 | 0.84 | 0.09 | 125 | 0.01 | 1100 | 110x73x27 | ATY76E |
|
| Y40KPH | 750 | 1900-3000 | 10 | 500 | 1.2 | 0.78 | 125 | 0.028 | 320 | 66x42x26 | ATY40H |
|
| Y50KPH | 1240 | 1900-3000 | 20 | 2000 | 1.11 | 0.36 | 125 | 0.02 | 440 | 74x47x27 | ATY50H |
|
| Y55KPH | 1430 | 1900-3000 | 18 | 1620 | 0.97 | 0.27 | 125 | 0.018 | 590 | 84x55x27 | ATY55H |
|
| Y60KPH | 1660 | 1900-3000 | 23.6 | 2785 | 0.98 | 0.21 | 125 | 0.016 | 640 | 84x55x27 | ATY60H |
|
| Y70KPH | 2070 | 1900-3000 | 28 | 3920 | 1.07 | 0.19 | 125 | 0.012 | 880 | 100x63x27 | ATY70H |
|
| Y76KPH | 2530 | 1900-3000 | 32 | 5120 | 1.05 | 0.18 | 125 | 0.01 | 1100 | 110x73x27 | ATY76H |
|
| Y89KPH | 3860 | 1900-3000 | 44 | 9680 | 0.99 | 0.11 | 125 | 0.007 | 1390 | 118x84x27 | ATY89H |
|
| Y100KPH | 5290 | 1900-3000 | 65 | 21125 | 0.91 | 0.09 | 125 | 0.005 | 2000 | 142x100x27 | ATY100H |
|
| Y38KPJ | 510 | 3100-4200 | 7 | 245 | 1.18 | 1.5 | 125 | 0.035 | 250 | 58.5x34x26 | ATY38J |
|
| Y50KPJ | 1050 | 3100-4200 | 13 | 845 | 1.14 | 0.57 | 125 | 0.02 | 440 | 74x47x27 | ATY50J |
|
| Y65KPJ | 1640 | 3100-4200 | 20 | 2000 | 1.17 | 0.35 | 125 | 0.013 | 820 | 100x63x27 | ATY65J |
|
| Y76KPJ | 2110 | 3100-4200 | 27 | 3645 | 1.15 | 0.28 | 125 | 0.01 | 1100 | 110x73x27 | ATY76J |
|
| Y89KPJ | 3230 | 3100-4200 | 40 | 8000 | 1.0 | 0.18 | 125 | 0.007 | 1390 | 118x84x27 | ATY89J |
|
| Y100KPJ | 4790 | 3100-4200 | 60 | 18000 | 0.88 | 0.12 | 125 | 0.005 | 2000 | 142x100x27 | ATY100J |
|
| Y38KPM | 530 | 4300-5200 | 4.5 | 101 | 1.45 | 1.15 | 125 | 0.035 | 250 | 58.5x34x26 | ATY38M |
|
| Y50KPM | 930 | 4300-5200 | 10 | 500 | 1.04 | 0.84 | 125 | 0.02 | 440 | 74x47x27 | ATY50M |
|
| Y65KPM | 1330 | 4300-5200 | 17 | 1445 | 1.3 | 0.58 | 125 | 0.013 | 820 | 100x63x27 | ATY65M |
|
| Y76KPM | 1880 | 4300-5200 | 24 | 2880 | 1.3 | 0.35 | 125 | 0.01 | 1100 | 110x73x27 | ATY76M |
|
| Y89KPM | 2840 | 4300-5200 | 34 | 5780 | 1.09 | 0.24 | 125 | 0.007 | 1390 | 118x84x27 | ATY89M |
|
| Y100KPM | 3650 | 4300-5200 | 45 | 10125 | 1.13 | 0.21 | 125 | 0.005 | 2000 | 142x100x27 | ATY100M |
|
| H38KPJ | 520 | 3600-4500 | 6 | 180 | 1.1 | 1.3 | 125 | 0.035 | 240 | 58x34x26 | ATH38J |
|
| H50KPJ | 1100 | 3600-4500 | 15 | 1125 | 1.0 | 0.5 | 125 | 0.02 | 440 | 74x47x26 | ATH50J |
|
| H38KPN | 400 | 4500-5500 | 4.5 | 101 | 1.08 | 1.92 | 125 | 0.045 | 300 | 58.5x34x35 | ATH38N |
|
| H38KPN | 440 | 4500-5500 | 4.5 | 101 | 1.08 | 1.92 | 125 | 0.035 | 250 | 58.5x34x26 | ATH38N |
|
| H50KPN | 850 | 4500-5500 | 12 | 703 | 1.07 | 0.83 | 125 | 0.022 | 560 | 74x47x35 | ATH50N |
|

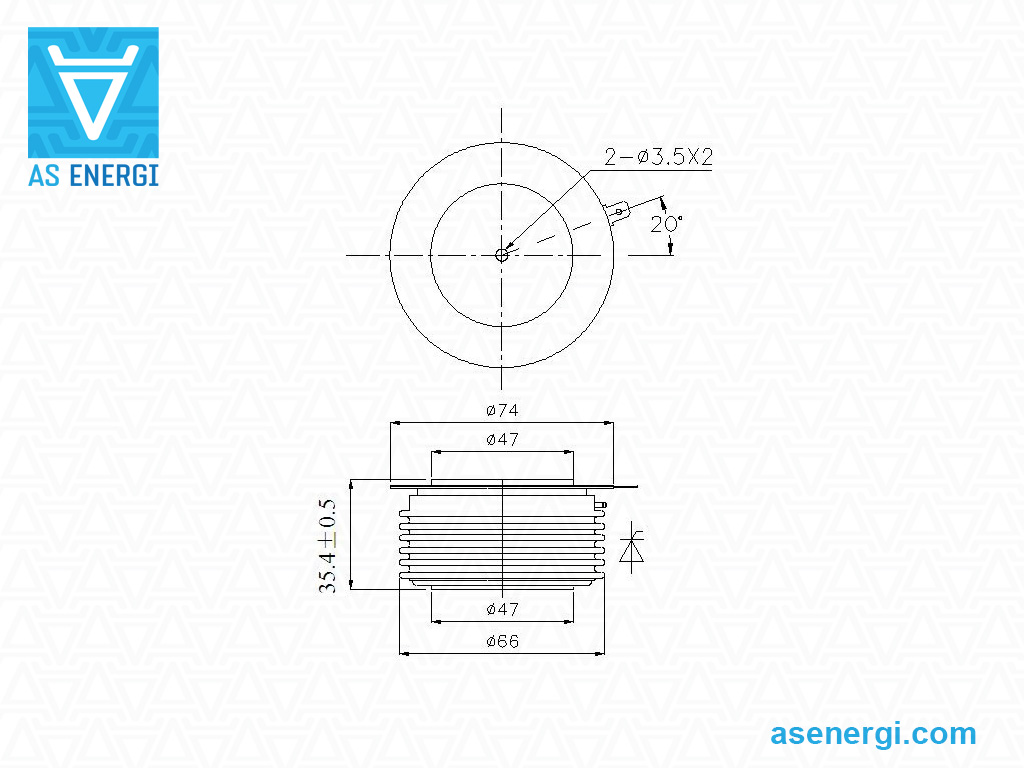

| H50KPN | 920 | 4500-5500 | 12 | 703 | 1.07 | 0.83 | 125 | 0.02 | 440 | 74x47x26 | ATH50N |
|
| H76KPN | 1800 | 4500-5500 | 22 | 2420 | 1.01 | 0.36 | 125 | 0.011 | 1140 | 110x63x35 | ATH76N |
|
| H76KPN | 1920 | 4500-5500 | 22 | 2420 | 1.01 | 0.36 | 125 | 0.01 | 880 | 101x63x26 | ATH76N |
|
| H89KPN | 2300 | 4500-5500 | 32 | 5120 | 1.03 | 0.25 | 125 | 0.009 | 1920 | 118x78x36 | ATH89N |
|
| H100KPN | 3500 | 4500-5500 | 45 | 10130 | 1.02 | 0.21 | 125 | 0.0057 | 2500 | 142.3x100x35 | ATH100N |
|
| H125KPN | 5010 | 4500-5500 | 72 | 25920 | 1.02 | 0.14 | 125 | 0.004 | 3420 | 170x110x35 | ATH125N |
|
| H38KPR | 350 | 5600-6500 | 4.5 | 101 | 1.25 | 2.2 | 125 | 0.045 | 300 | 58.5x34x35 | ATH38R |
|
| H38KPR | 420 | 5600-6500 | 4.5 | 101 | 1.25 | 2.2 | 125 | 0.035 | 250 | 58.5x34x26 | ATH38R |
|
| H50KPR | 720 | 5600-6500 | 11.8 | 696 | 1.25 | 1.03 | 125 | 0.022 | 560 | 74x47x35 | ATH50R |
|
| H50KPR | 830 | 5600-6500 | 11.8 | 696 | 1.25 | 1.03 | 125 | 0.02 | 440 | 74x47x26 | ATH50R |
|
| H65KPR | 1000 | 5600-6500 | 18 | 1620 | 1.21 | 0.7 | 125 | 0.014 | 1100 | 98.5x63x35 | ATH65R |
|
| H65KPR | 1150 | 5600-6500 | 18 | 1620 | 1.21 | 0.7 | 125 | 0.013 | 820 | 100x63x26 | ATH65R |
|
| H76KPR | 1370 | 5600-6500 | 22 | 2420 | 1.2 | 0.628 | 125 | 0.011 | 1140 | 110x63x35 | ATH76R |
|
| H76KPR | 1500 | 5600-6500 | 22 | 2420 | 1.2 | 0.628 | 125 | 0.01 | 880 | 101x63x26 | ATH76R |
|
| H89KPR | 1800 | 5600-6500 | 32 | 5120 | 1.22 | 0.42 | 125 | 0.009 | 1920 | 118x78x35 | ATH89R |
|
| H100KPR | 2800 | 5600-6500 | 45 | 10130 | 1.14 | 0.27 | 125 | 0.0057 | 2500 | 142.3x100x35 | ATH100R |
|
| H125KPR | 4200 | 5600-6500 | 71 | 25500 | 1.15 | 0.17 | 125 | 0.004 | 3420 | 170x110x35 | ATH125R |
|
| H38KPS | 320 | 6600-7200 | 4 | 80 | 1.13 | 3.1 | 125 | 0.045 | 300 | 58.5x34x35 | ATH38S |
|
| H50KPS | 650 | 6600-7200 | 6.4 | 205 | 1.28 | 1.32 | 125 | 0.022 | 560 | 74x47x36 | ATH50S |
|
Guide de numérotation des thyristors de commande de phase:
| A | TY | 45 | E | - | 1200 | - | 18 |
| A | – |  AS ENERGITM |
| TY | – | Groupe de produits: Thyristor de commande de phase. |
| 45 | – | Série de thyristors. |
| E | – | Plage de classes: A: 200-600V C: 400-1000V E: 1100-1800V H: 1900-3000V J: 3100-4200V M: 4300-5200V N: 4500-5500V R: 5600-6500V S: 6600-7200V |
| 1200 | – | Courant moyen en conduction IT(AV), Amp. |
| 18 | – | Code de tension VRRM / 100. |
Semi-conducteurs de puissance AS ENERGITM
Notre société est engagée dans la fabrication et la vente d’une large gamme de semi‑conducteurs de puissance (thyristors de puissance, modules, diodes redresseuses, diodes avalanche, diodes pour rotor et de soudage, triacs, etc.) pour des courants jusqu’à 15000 A et des tensions jusqu’à 9000V, ainsi que des dissipateurs thermiques air/eau associés.
Vous pouvez acheter des dispositifs semi‑conducteurs en tout volume; pour les commandes volumineuses, le prix sera réduit. Nous avons gagné la confiance des clients et fournissons nos produits dans le monde entier.
Pour toute question concernant l’acquisition de thyristors de puissance, diodes, modules, envoyez une demande par e‑mail à:
Et nous vous fournirons une offre commerciale pour la livraison.
Pour de grandes quantités, nous proposerons un prix individuel!!!
Nous sommes disposés à fabriquer des produits dans nos installations de production en fonction de vos demandes et de vos tâches techniques.
Galerie de photos
Galerie de photos montre de nombreux dispositifs à semi-conducteurs, puces à semi-conducteurs et SCR produits par AS ENERGITM, exemples de rapports d'essais.
Photo des thyristors disque haute puissance:
Recommandations d'installation pour les thyristors de puissance:
La fiabilité du transfert de chaleur et du contact électrique entre les surfaces d'accouplement du thyristor et du refroidisseur sur toute la plage de températures est assurée par un couple de serrage approprié (force de serrage).
Avant l'assemblage, effectuer une inspection visuelle (1) des surfaces de contact pour détecter des dommages mécaniques et essuyer (2) avec un chiffon imbibé d'alcool (toluène, essence, acétone).
Après inspection, fixer les contacts de courant (pattes) et installer une goupille pour assurer l'alignement de la structure.
Pour améliorer les paramètres de transfert de chaleur, il est recommandé d'appliquer (3) une fine couche de pâte thermique silicone conductrice avant l'assemblage; ce n'est pas une condition obligatoire d'installation.
Installer le thyristor (3), la seconde partie du refroidisseur, l'isolant en fibre de verre et la rondelle d'appui.
Visser la traverse (4) et serrer uniformément les écrous. S'assurer qu'il n'y a pas de désalignement et que les surfaces de contact présentent une bonne planéité.
Lorsque les pièces sont suffisamment serrées mais mobiles, nous recommandons de poser le refroidisseur sur une surface plane et de vérifier la tolérance de parallélisme de l'ensemble des surfaces adjacentes (5).
Serrer chaque écrou à tour de rôle (environ un quart de tour) jusqu'à butée (6). L'amplitude de la flèche de la traverse détermine si la force de serrage obtenue correspond à la valeur requise.
Après l'installation, les éléments de fixation (écrous et rondelles) doivent être protégés contre la corrosion.
Conseils et recommandations pour les thyristors de puissance:
Les thyristors de puissance ne doivent pas être exploités pendant de longues périodes à leur charge limite pour tous les paramètres. Dans ce cas, le facteur de sécurité est déterminé par le degré de fiabilité requis pour le dispositif.
Remplacer un thyristor de puissance défaillant par un thyristor dont les paramètres correspondent à celui remplacé.
Un refroidissement renforcé doit être prévu en cas d'exploitation dans un environnement à température ambiante élevée.
Un nettoyage périodique des thyristors de puissance et des refroidisseurs pour éliminer la poussière et les contaminants est recommandé afin d'assurer une dissipation thermique correcte.
Des diviseurs de courant inductifs (souvent un fil toroïdal enroulé) doivent être utilisés pour égaliser les courants entre des thyristors de puissance connectés en parallèle. Les méthodes de connexion les plus répandues sont le circuit fermé, le circuit à bobine commune ou le montage du thyristor de puissance. L'efficacité des diviseurs de courant dépend dans ce cas de la section du fil magnétique.
La prévention du déséquilibre de tension lorsque des thyristors de puissance sont connectés en série s'obtient en utilisant des résistances de shunt connectées en parallèle avec chaque thyristor. L'égalisation de tension en conditions transitoires est assurée en connectant des condensateurs en parallèle sur chaque thyristor.
Il est formellement interdit de toucher les thyristors de puissance sous haute tension pendant leur fonctionnement.
Pourquoi choisir AS ENERGITM
- Installations de production propres, y compris la production de puces en silicium pour semi-conducteurs
- Marque européenne - qualité à 100 %, prix avantageux, délais de production courts
- Plus de 20 ans d'expérience dans l'industrie des semi-conducteurs
- Des clients de plus de 50 pays nous font confiance
- 20000 articles dans la gamme de produits pour des courants de 10A à 15000A, des tensions de 100V à 9000V
- Nous produisons des analogues de produits d'autres fabricants
- Qualité certifiée garantie, période de garantie de fonctionnement - 2 ans
Garantie de qualité
Nos produits sont certifiés et correspondent aux normes internationales.
Notre société offre une garantie de qualité pour les produits de 2 ans.
Nous fournissons des certificats de conformité, des rapports de fiabilité, des fiches techniques et des passeports techniques à la demande du client.
Chaque produit est testé pour les principaux paramètres, et des rapports de test des paramètres pour chaque produit sont fournis.
Géographie du partenariat
AS ENERGITM l'entreprise fabrique et fournit des semi-conducteurs de puissance à plus de 50 pays dans le monde.
Logistique et livraison
Nous livrons nos produits dans le monde entier grâce aux services de sociétés de logistique : DHL, TNT, UPS, EMS, Fedex, Aramex.
Les produits peuvent être livrés par tous les moyens de transport : aérien, maritime, ferroviaire et routier.
AS ENERGITM Fabrication de semi-conducteurs
Notre gamme de produits comprend des diodes de redressement, des thyristors de contrôle de phase à disque et à goujon, des diodes et thyristors à avalanche, des thyristors à commutation rapide et à haute fréquence, des diodes à récupération rapide, des diodes de soudage et de rotor, des triacs, des ponts redresseurs, des modules de puissance (thyristor, diode, thyristor-diode, IGBT), ainsi que des dissipateurs de chaleur à air et à eau.
Les diodes de puissance et les thyristors sont produits pour des courants de 10A à 15000A et des tensions de 100V à 9000V.
Les modules de diodes de puissance et de thyristors sont produits à partir de 25A et jusqu'à 1250A, dans une gamme de tension allant de 400V à 4400V.
La gamme de semi-conducteurs de puissance comprend également des dispositifs semi-conducteurs équivalents, de remplacement, analogiques et alternatifs de fabricants mondiaux.
Produits vedettes:
