AS ENERGIThyristor à commande de phase Y38KPC 600A (400V - 1000V) Remplacement Techsem
| Numéro de pièce Techsem | Y38KPC |
| Courant moyen direct, IT(AV) (TC, ºC) | 960A (70ºC) |
| Tension, VDRM/VRRM | 400-1000 V |
| Dimensions ØDxØdxH | 58.5x34x26 mm |
| Fiche technique |  |
| Remplacement AS ENERGITM | ATY38C-600-10 |
| Ajouter au panier | sur demande
|
Thyristor à commande de phase ATY38C-600-10 AS ENERGITM est un dispositif semi-conducteur de remplacement, analogue, alternatif et équivalent pour le thyristor SCR Y38KPC-12-10, Y38KPC, Y38KPC Techsem.
Courant moyen direct en conduction ITAV – 550 ampères, tension de blocage/crête répétitive VDRM/VRRM – 400-1000V. Les Thyristors à commande de phase sont conçus pour convertir et contrôler les courants CC et CA.
Valeurs nominales du thyristor: Y38KPC-12-4 (600A 400V), Y38KPC-12-6 (600A 600V), Y38KPC-12-8 (600A 800V), Y38KPC-12-10 (600A 1000V).
"Radiateurs refroidis par air série O pour dispositifs disque", "Radiateur à air série SF", "Radiateur à eau série SS" pour le refroidissement des thyristors sont également disponibles sur commande.
Caractéristiques: boîtier céramique press-pack conforme aux standards industriels; conçu pour des applications industrielles haute puissance et de transmission d'énergie; optimisé pour une faible chute de tension en conduction; valeurs appariées de Qrr et VT disponibles pour les connexions en série et/ou parallèle. L'anode et la cathode du thyristor (polarité) sont déterminées par le symbole sur le boîtier.
Les Thyristors à commande de phase (PCT) sont également appelés redresseurs commandés au silicium (thyristors SCR), thyristors de type capsule, et sont optimisés pour offrir de faibles pertes en conduction; ils sont principalement destinés aux applications jusqu'à des fréquences réseau de 500 Hz.
Les thyristors AS ENERGITM présentent les caractéristiques suivantes: faibles pertes statiques et dynamiques, fortes valeurs de VDRM/VRRM, large expérience d'utilisation des dispositifs dans diverses industries; gamme de tensions de 100 à 9000V et d'intensités de 10 à 15000A; grande résistance aux cycles thermiques et électriques; refroidissement naturel ou forcé par air.
Les spécifications et paramètres, fiches techniques PDF, dimensions, dessins, schémas de boîtier des thyristors et refroidisseurs recommandés sont listés ci‑dessous.
Notre société fournit une garantie qualité de 2 ans à compter de la date d'achat pour les thyristors. Lors de la fourniture des thyristors, si nécessaire, nous fournissons une déclaration de qualité et un certificat de conformité.
Le prix final des thyristors disque de commande de phase dépend de la classe, de la quantité, des conditions de livraison, du fabricant, du pays d'origine et du mode de paiement.
Spécifications générales des Thyristors à commande de phase Y38KPC et du remplacement:
| Spécifications des thyristors | Y38KPC | |
| Courant moyen admissible maximal en conduction (température du boîtier) | IT(AV)M (TC) | 960 A (70ºC) 1130 A (55ºC) |
| Tension de blocage pulsée répétitive; tension de blocage inverse pulsée répétitive | VDRM/VRRM | 400-1000 V |
| Courant d'appel en conduction | ITSM | 13 kA |
| Facteur de sécurité | I2t | 845 kA2·s |
| Tension de seuil | VT0 | 0.8 V |
| Résistance de pente en conduction | rT | 0.35 mΩ |
| Température de jonction p-n | Tvj max | 125 ºC |
| Résistance thermique, jonction → boîtier | Rth(j-c) | 0.035 K/W |
| Force de serrage | Fm | 10-20 kN |
| Poids | W | 250 g |
| Dimensions | ØDxØdxH | 58.5x34x26 mm |
| Remplacement AS ENERGITM | type | ATY38C-600-10 |
| Série alternative | type | Thyristors KP |
| Fiche technique | |
|
Guide de numérotation des Thyristors à commande de phase:
| A | TY | 38 | C | - | 600 | - | 10 |
| A | – |  AS ENERGITM |
| Y | – | Groupe de produits: Thyristor à commande de phase. |
| 38 | – | Série de thyristors. |
| C | – | Plage de classes: A: 200-600V C: 400-1000V E: 1100-1800V H: 1900-3000V J: 3100-4200V M: 4300-5200V N: 4500-5500V R: 5600-6500V S: 6600-7200V |
| 600 | – | Courant moyen en conduction IT(AV), Amp. |
| 10 | – | Code de tension VRRM / 100. |

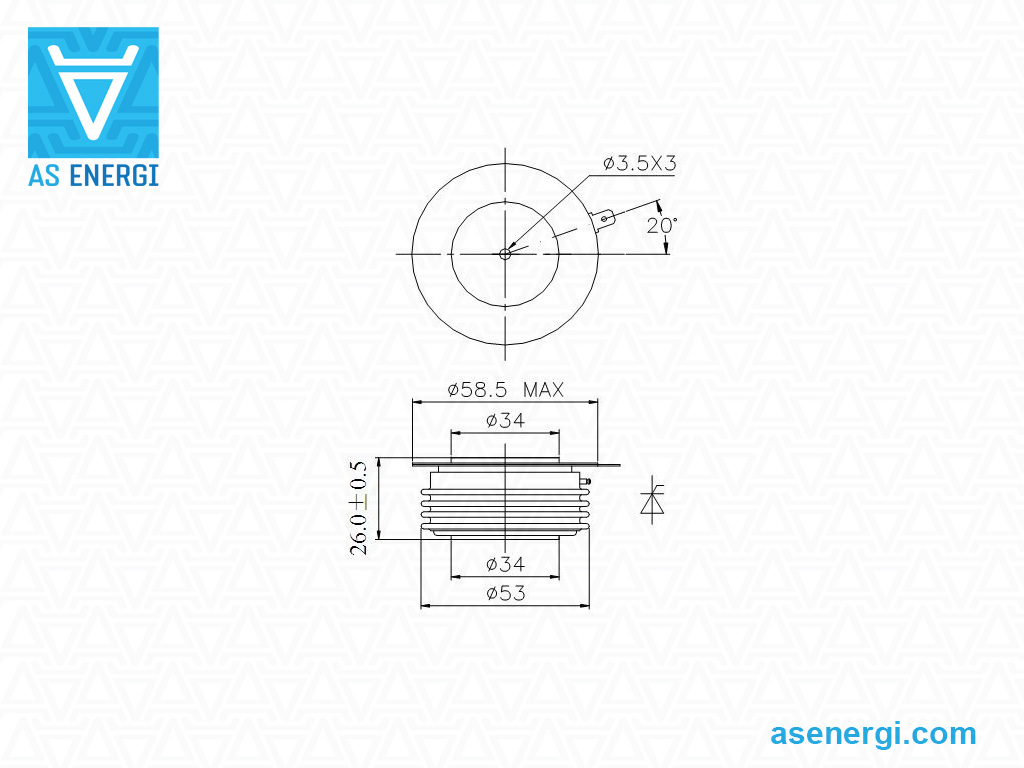

Dimensions du thyristor à commande de phase Y38KPC et du remplacement ATY38C-600-10:
Dimensions
Polarité (anode, cathode, gâchette) des thyristors disque de puissance:
|
|
Semi-conducteurs de puissance AS ENERGI
Notre société est engagée dans la fabrication et la vente de semi‑conducteurs de puissance (thyristors de puissance, diodes, modules).
Vous pouvez acheter des thyristors chez nous en tout volume ; pour les commandes volumineuses, le prix sera réduit.
Nous avons gagné la confiance des clients et fournissons nos produits dans le monde entier.
Pour toute question concernant l'acquisition de thyristors de puissance, diodes, envoyez une demande par e‑mail à:
Et nous vous fournirons une offre commerciale pour la livraison.
Pour de grandes quantités, nous proposerons un prix individuel!!!
Nous sommes disposés à fabriquer des produits dans nos installations de production en fonction de vos demandes et de vos tâches techniques.
Galerie de photos
Galerie de photos montre de nombreux dispositifs à semi-conducteurs, puces à semi-conducteurs et SCR produits par AS ENERGITM, exemples de rapports d'essais.
Dissipateurs thermiques pour thyristors disque de puissance:
Les dissipateurs thermiques (radiateurs) sont utilisés pour le refroidissement unilatéral et bilatéral des dispositifs semi‑conducteurs de puissance en conception disque.
Les dissipateurs des refroidisseurs sont fabriqués à partir de profils radiateurs en aluminium et ne nécessitent pas de revêtement protecteur supplémentaire lorsqu’ils sont utilisés dans diverses conditions climatiques.
Pour plus d'informations sur les dissipateurs: "Radiateurs refroidis par air série O pour dispositifs disque", "Radiateur à air série SF", "Radiateur à eau série SS".

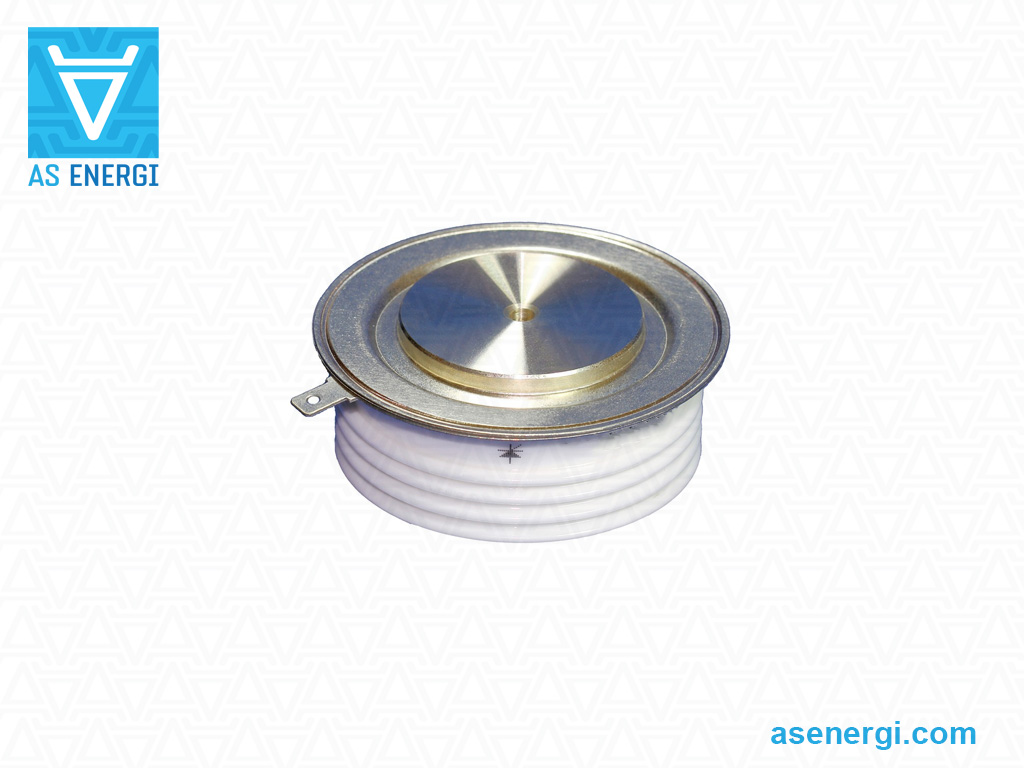

Photo des Thyristors à commande de phase SCR:
