AS ENERGIDiodes de Récupération Rapide pour GTO Powerex Remplacement
Diodes à récupération rapide pour GTO, également connues sous le nom de diodes rapides ou diodes à commutation rapide en conception disque et vis, sont des dispositifs à semi-conducteur avec un temps de récupération inverse court.
Diodes à récupération rapide ADS-R, ADD-R AS ENERGITM sont des dispositifs semi-conducteurs de remplacement, analogues et alternatifs pour les diodes à récupération rapide pour GTO Powerex.
"Refroidisseurs à air série O pour dispositifs à disque", "Refroidisseur à air série SF", "Refroidisseur à eau série SS" pour le refroidissement des diodes sont également disponibles sur commande.
Guide de numérotation des pièces pour les diodes redresseuses
Vidéo: Avis sur les diodes à disque haute puissance Les diodes à récupération rapide convertissant des courants DC et AC jusqu'à 1500A dans des circuits avec des tensions allant jusqu'à 3600V. Leurs principales applications sont pour les convertisseurs DC-DC et les onduleurs, le chauffage par induction, les redresseurs à haute fréquence, les alimentations à découpage.
Caractéristiques: optimisées pour la fréquence de ligne ; haute capacité de surtension ; faible charge de récupération ; faible temps de récupération inverse ; grande vitesse de commutation ; haute tension inverse et capacités de gestion de courant élevées.
La particularité des diodes est leur récupération rapide (court temps de récupération inverse trr et faible charge de récupération) et leur application à haute fréquence. Les diodes ont une capacité de transport de courant élevée à haute fréquence.
La diode possède un boîtier céramique standard de l'industrie facilitant son intégration dans l'équipement existant. Cette diode dispose d'un boîtier à disque avec contacts sous pression. La polarité de la diode (anode, cathode) est déterminée par l'icône sur le boîtier. Les spécifications techniques, le guide de numérotation des pièces et les fiches techniques des diodes sont indiqués ci-dessous.
Les diodes redresseuses AS ENERGITM ont les caractéristiques suivantes: faibles pertes statiques et dynamiques, valeurs élevées de VRSM/VRRM, vaste expérience d'utilisation des dispositifs dans divers secteurs, plage de tensions de 100 à 9000 V et d'intensités de 100 à 7500 A, grande résistance aux cycles thermiques et électriques.
Notre société offre une garantie de qualité pour les diodes redresseuses de 2 ans à compter de la date d'achat. Lors de la fourniture des diodes, si nécessaire, nous fournissons un passeport technique et un certificat de conformité.
En savoir plusLe prix final des diodes à récupération rapide dépend de la classe de tension, de la quantité, des conditions de livraison, du fabricant, du pays d'origine et de la forme de paiement.
Spécifications générales des Diodes à Récupération Rapide Powerex for GTO et Remplacements
| Type | VRRM | IF(AV) (TC) |
IFSM | I2t | VT0 | rT | Tvj max | RthJC | Dimensions ØDxØdxH |
Cas | Remplacement |
Fiche technique |
| V | A | kA | A2·s | V | mΩ | ºC | ºC/W | mm | ||||
| Diodes rapides Type de tige Jusqu'à 2500V |
||||||||||||

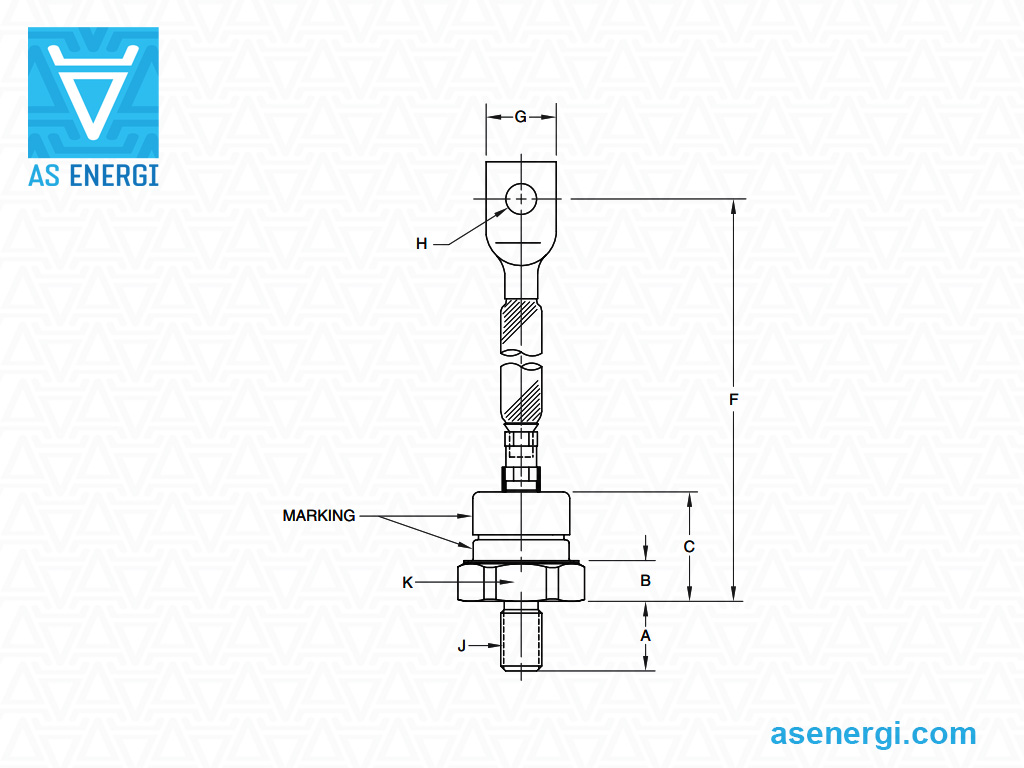

| R5CS-16-10ES | 1600 | 100 (75) | 3.2 | 51.2 | 1.20 | 1.10 | 125 | 0.28 | 3/8"-24 | R5C | ADS-R5CS-16-10ES |  |
| R5CR-16-10ES | 1600 | 100 (75) | 3.2 | 51.2 | 1.20 | 1.10 | 125 | 0.28 | 3/8"-24 | R5C | ADS-R5CR-16-10ES | |
| R60S-25-15ES | 2500 | 150 (68) | 4 | 80 | 1.90 | 1.70 | 125 | 0.13 | 0.750-16 UNF-2A | R60 | ADS-R60S-25-15ES | |
| R60F-25-15ES | 2500 | 150 (68) | 4 | 80 | 1.90 | 1.70 | 125 | 0.13 | 0.750-16 UNF-2A | R60 | ADS-R60F-25-15ES | |
| Fast Diodes Disc Type Up to 1600V |
||||||||||||
| R72S-16-50CS | 1600 | 500 (75) | 9.5 | 450 | 1.05 | 0.50 | 125 | 0.055 | 58.5x34x26.9 | R72 | ADD-R72S-16-50CS | |
| R72F-16-50CS | 1600 | 500 (75) | 9.5 | 450 | 1.05 | 0.50 | 125 | 0.055 | 58.5x34x26.9 | R72 | ADD-R72F-16-50CS | |
| R7SS-16-60CS | 1600 | 600 (77) | 9.5 | 450 | 1.05 | 0.50 | 125 | 0.035 | 42x25x15.4 | R7S | ADD-R7SS-16-60CS | |
| R7SF-16-60CS | 1600 | 600 (77) | 9.5 | 450 | 1.05 | 0.50 | 125 | 0.035 | 42x25x15.4 | R7S | ADD-R7SF-16-60CS | |
| R9GF-16-15BS | 1600 | 1500 (75) | 20 | 2000 | 0.90 | 0.15 | 125 | 0.018 | 73.5x47x27.4 | R9G | ADD-R9GF-16-15BS | |
| Up to 2500V | ||||||||||||
| R62S-25-20ES | 2500 | 200 (73) | 4 | 80 | 1.90 | 1.70 | 125 | 0.095 | 42x19x14 | R62 | ADD-R62S-25-20ES | |
| R62F-25-20ES | 2500 | 200 (73) | 4 | 80 | 1.90 | 1.70 | 125 | 0.095 | 42x19x14 | R62 | ADD-R62F-25-20ES | |
| R72S-25-33DS | 2500 | 330 (75) | 6 | 180 | 1.70 | 1.00 | 125 | 0.055 | 58.5x34x26.9 | R72 | ADD-R72S-25-33DS | |
| R72F-25-33DS | 2500 | 330 (75) | 6 | 180 | 1.70 | 1.00 | 125 | 0.055 | 58.5x34x26.9 | R72 | ADD-R72F-25-33DS | |
| R7SS-25-40DS | 2500 | 400 (75) | 6 | 180 | 1.70 | 1.00 | 125 | 0.035 | 48x29.5x15.4 | R7S | ADD-R7SS-25-40DS | |
| R7SF-25-40DS | 2500 | 400 (75) | 6 | 180 | 1.70 | 1.00 | 125 | 0.035 | 48x29.5x15.4 | R7S | ADD-R7SF-25-40DS | |
| R9GS-25-10CS | 2500 | 1000 (75) | 15 | 1125 | 1.20 | 0.40 | 125 | 0.018 | 73.5x47x27.4 | R9G | ADD-R9GS-25-10CS | |
| R9GF-25-10BS | 2500 | 1000 (78) | 16 | 1280 | 1.20 | 0.33 | 125 | 0.018 | 73.5x47x27.4 | R9G | ADD-R9GF-25-10BS | |
| RA2F-25-16AS | 2500 | 1600 (75) | 21 | 2200 | 0.78 | 0.33 | 125 | 0.013 | 99x62x34 | RA2 | ADD-RA2F-25-16AS | |

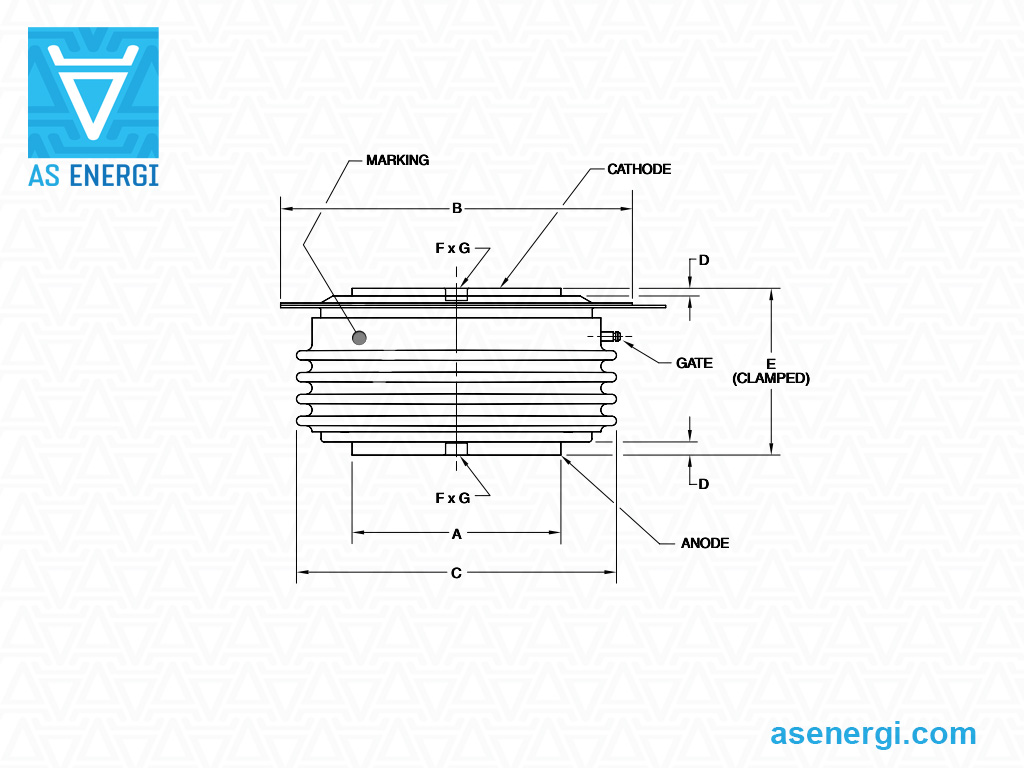

| RAAF-25-16AS | 2500 | 1600 (75) | 21 | 2200 | 0.78 | 0.33 | 125 | 0.013 | 102x64x25.5 | RAA | ADD-RAAF-25-16AS | |
| Up to 4500V | ||||||||||||
| R72S-45-20BS | 4500 | 200 (75) | 4 | 80 | 3 | 2 | 125 | 0.055 | 58.5x34x26.9 | R72 | ADD-R72S-45-20BS | |
| R72F-45-20BS | 4500 | 200 (75) | 4 | 80 | 3 | 2 | 125 | 0.055 | 58.5x34x26.9 | R72 | ADD-R72F-45-20BS | |
| R82S-45-35BS | 4500 | 350 (75) | 6 | 151 | 2 | 2 | 125 | 0.037 | 58.5x34x26.9 | R82 | ADD-R82S-45-35BS | |
| R82F-45-35BS | 4500 | 350 (75) | 6 | 151 | 2 | 2 | 125 | 0.037 | 58.5x34x26.9 | R82 | ADD-R82F-45-35BS | |
| R9GS-45-08AS | 4500 | 800 (72) | 13 | 845 | 1 | 1 | 125 | 0.018 | 73.5x47x27.4 | R9G | ADD-R9GS-45-08AS | |
| R9GF-45-08AS | 4500 | 800 (72) | 13 | 845 | 1 | 1 | 125 | 0.018 | 73.5x47x27.4 | R9G | ADD-R9GF-45-08AS | |
| RA2F-45-10AS | 4500 | 1000 (80) | 14 | 980 | 1 | 1 | 125 | 0.013 | 99x62x34 | RA2 | ADD-RA2F-45-10AS | |
Guide de numérotation des pièces pour les diodes à récupération rapide pour GTO:
| A | DD | – | R9G | S | 45 | – | 08 | AS | + |
| A | – |  AS ENERGITM |
||||||||||||||||||||||||||
| DD | – | Groupe de produits: Diode à disque. | ||||||||||||||||||||||||||
| R62 | – | Type de boîtier. | ||||||||||||||||||||||||||
| S | – | 2: Diode à récupération rapide (pour polarité standard du boîtier: cathode vers la base); 3: Diode à récupération rapide (pour polarité inverse du boîtier: anode vers la base); S: Diode Snubber GTO (pour polarité standard du boîtier: cathode vers la base); R: Diode Snubber GTO (pour polarité inverse du boîtier: anode vers la base); F: Diode Free Wheel GTO (pour polarité standard du boîtier: cathode vers la base); E: Diode Free Wheel GTO (pour polarité inverse du boîtier: anode vers la base). |
||||||||||||||||||||||||||
| 45 | – | Classe de tension VRRM / 100. | ||||||||||||||||||||||||||
| 08 | – | Courant moyen en état ouvert IF(AV), Ampère. | ||||||||||||||||||||||||||
| AS | – | Temps de récupération inverse:
|
||||||||||||||||||||||||||
| + | – | Ancienne version de la diode. |
Semi-conducteurs de haute puissance AS ENERGITM
Notre société est engagée dans la fabrication et la vente d'une large gamme de semi-conducteurs de puissance (thyristors de puissance, modules, diodes de redressement, diodes d'avalanche, de rotor et de soudage, triacs, etc.) avec des courants allant jusqu'à 15 000 A et des tensions allant jusqu'à 9 000 V, ainsi que des dissipateurs de chaleur à air et à eau.
Vous pouvez acheter des dispositifs à semi-conducteur dans n'importe quel volume, et lorsque vous commandez des lots importants, le prix sera plus bas. Nous avons gagné la confiance de nos clients et fournissons des produits dans le monde entier.
Pour toute question concernant l'acquisition de Thyristors, Diodes et Modules de puissance, envoyez une demande par courrier électronique à l'adresse suivante:
Et nous vous fournirons une offre commerciale pour la livraison.
Pour un grand nombre de personnes, nous fournirons un prix individuel!!!
Nous sommes disposés à fabriquer des produits dans nos installations de production en fonction de vos demandes et de vos tâches techniques.
Galerie de photos
Galerie de photos montre de nombreux dispositifs à semi-conducteurs, puces à semi-conducteurs et SCR produits par AS ENERGITM, exemples de rapports d'essais.
Photo des diodes redresseuses:
Recommandations d'installation pour les diodes redresseuses de type disque:
La fiabilité du transfert de chaleur et du contact électrique entre les surfaces de contact de la diode et du refroidisseur sur toute la plage de températures est assurée par un couple approprié (force de serrage).
Avant l'assemblage, il est recommandé de réaliser une inspection visuelle (1) des surfaces de contact pour détecter des dommages mécaniques et de nettoyer (2), avec de l'alcool (toluène, essence, acétone).
Après l'inspection, fixez les contacts (connexions), installez une goupille pour fixer l'alignement de la structure.
Pour améliorer les paramètres de transfert thermique, il est recommandé de lubrifier (3) avec une fine couche de pâte thermique en silicone avant l'assemblage, bien que ce ne soit pas une condition obligatoire pour l'installation.
Installez la diode (3), la deuxième partie du refroidisseur, l'isolant en fibre de verre et la rondelle de pression.
Pour visser la traverse (4) et serrer uniformément les écrous. Assurez-vous qu'il n'y a pas de désalignement et que les surfaces de contact sont uniformes.
Lorsque les pièces sont suffisamment serrées mais mobiles, nous recommandons de placer le refroidisseur sur une surface plane et de vérifier la tolérance de parallélisme de la surface adjacente globale des surfaces (5).
Serrez chaque écrou tour à tour (environ un quart de tour) jusqu'à l'arrêt (6). Le degré de déformation de la traverse détermine si la force de serrage obtenue correspond à celle requise.
Après l'installation, les éléments de fixation (écrous et rondelles) doivent être sécurisés contre la corrosion.
Conseils et recommandations pour les diodes de puissance:
Les diodes de puissance ne doivent pas être utilisées pendant de longues périodes à leur charge limite pour tous les paramètres. Dans ce cas, le facteur de sécurité est déterminé par le degré de fiabilité requis pour le dispositif.
Remplacez une diode de puissance défectueuse par une diode correspondant aux paramètres de celle qu'elle remplace.
Un refroidissement supplémentaire doit être assuré lors de l'exploitation dans un environnement à température ambiante élevée.
Un nettoyage périodique des diodes de puissance et des refroidisseurs pour éliminer la poussière et les contaminants est recommandé afin d'assurer une dissipation thermique adéquate.
Des diviseurs de courant inductifs (souvent des fils toroidaux torsadés) doivent être utilisés pour équilibrer les courants entre les diodes de puissance connectées en parallèle. Les méthodes de connexion les plus courantes sont le circuit fermé, le circuit à bobine commune ou la diode de puissance. L'efficacité des diviseurs de courant dans ce cas est déterminée par la section du fil magnétique.
La prévention du déséquilibre de tension lorsque les diodes de puissance sont connectées en série est obtenue en utilisant des résistances de shunt connectées en parallèle avec chaque diode. L'égalisation de la tension dans les conditions transitoires est assurée par la connexion de condensateurs en parallèle avec chaque diode.
Il est strictement interdit de toucher les diodes de puissance sous haute tension pendant leur fonctionnement.
Pourquoi choisir AS ENERGITM
- Installations de production propres, y compris la production de puces en silicium pour semi-conducteurs
- Marque européenne - qualité à 100 %, prix avantageux, délais de production courts
- Plus de 20 ans d'expérience dans l'industrie des semi-conducteurs
- Des clients de plus de 50 pays nous font confiance
- 20000 articles dans la gamme de produits pour des courants de 10A à 15000A, des tensions de 100V à 9000V
- Nous produisons des analogues de produits d'autres fabricants
- Qualité certifiée garantie, période de garantie de fonctionnement - 2 ans
Garantie de qualité
Nos produits sont certifiés et correspondent aux normes internationales.
Notre société offre une garantie de qualité pour les produits de 2 ans.
Nous fournissons des certificats de conformité, des rapports de fiabilité, des fiches techniques et des passeports techniques à la demande du client.
Chaque produit est testé pour les principaux paramètres, et des rapports de test des paramètres pour chaque produit sont fournis.
Géographie du partenariat
AS ENERGITM l'entreprise fabrique et fournit des semi-conducteurs de puissance à plus de 50 pays dans le monde.
Logistique et livraison
Nous livrons nos produits dans le monde entier grâce aux services de sociétés de logistique : DHL, TNT, UPS, EMS, Fedex, Aramex.
Les produits peuvent être livrés par tous les moyens de transport : aérien, maritime, ferroviaire et routier.
AS ENERGITM Fabrication de semi-conducteurs
Notre gamme de produits comprend des diodes de redressement, des thyristors de contrôle de phase à disque et à goujon, des diodes et thyristors à avalanche, des thyristors à commutation rapide et à haute fréquence, des diodes à récupération rapide, des diodes de soudage et de rotor, des triacs, des ponts redresseurs, des modules de puissance (thyristor, diode, thyristor-diode, IGBT), ainsi que des dissipateurs de chaleur à air et à eau.
Les diodes de puissance et les thyristors sont produits pour des courants de 10A à 15000A et des tensions de 100V à 9000V.
Les modules de diodes de puissance et de thyristors sont produits à partir de 25A et jusqu'à 1250A, dans une gamme de tension allant de 400V à 4400V.
La gamme de semi-conducteurs de puissance comprend également des dispositifs semi-conducteurs équivalents, de remplacement, analogiques et alternatifs de fabricants mondiaux.
