AS ENERGIPonts redresseurs triphasés à diodes SQL
Ponts redresseurs triphasés à diodes SQL AS ENERGITM en conception monolithique, utilisés dans des circuits CC et CA avec des charges jusqu'à 250A et des tensions d'impulsion inverse jusqu'à 1600V.
Les ponts redresseurs sont logés dans un boîtier industriel standard facilitant l'intégration de l'appareil dans l'équipement existant.

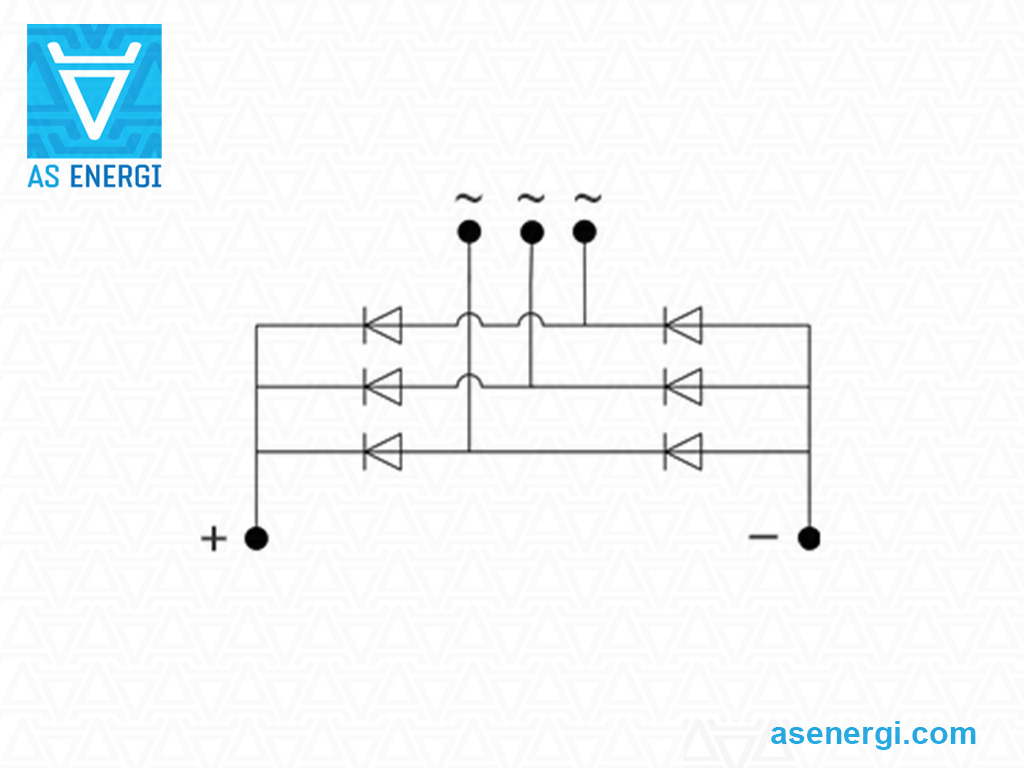

La polarité des bornes est indiquée sur le boîtier ou directement sur les contacts:
- Entrée marquée par le signe tilde "~" - le courant alternatif est appliqué à ces contacts;
- Sortie CC marquée par les signes "+" et "–" — on obtient un courant continu pulsant.
Les boîtiers des ponts redresseurs sont métalliques ou en plastique. Tous les composants à l'intérieur du boîtier sont isolés électriquement par une résine époxy (moulage) avec un niveau élevé de résistance au feu.
Pour lisser le courant pulsant obtenu, on utilise un filtre, souvent un condensateur de forte capacité. Le refroidissement des ponts redresseurs SQL est assuré soit par la conception du boîtier de type radiateur, soit par l'installation supplémentaire du produit sur un dissipateur thermique (ventilateur/refroidisseur). Le marquage du produit et le schéma de connexion des diodes sont également indiqués sur le boîtier.
Les ponts redresseurs triphasés SQL sont utilisés dans divers équipements de puissance - redresseur pour alimentations; redresseur d'entrée pour variateurs de fréquence; redresseur pour alimentations d'excitation de moteurs CC; redresseurs pour chargeurs de batteries; redresseurs monophasés pour alimentations; alimentation d'excitation de moteur CC non contrôlée; alimentation CC pour contrôleurs de moteurs AC transistorisés.
Notre société fournit une garantie qualité de 2 ans à compter de la date d'achat pour les ponts redresseurs. Lors de la fourniture des ponts redresseurs, si nécessaire, nous fournissons un passeport technique et un certificat de conformité.
Le prix final des ponts redresseurs dépend de la classe, de la quantité, des conditions de livraison, du fabricant, du pays d'origine et du mode de paiement.
Pour toute question concernant l'acquisition de modules de puissance, thyristors, diodes, envoyez une demande par e-mail à:
Et nous vous fournirons une offre commerciale pour la livraison.
Pour une grande quantité, nous proposerons un prix individuel!!!
Nous sommes disposés à fabriquer des produits dans nos installations de production en fonction de vos demandes et de vos tâches techniques.
Galerie de photos
Galerie de photos montre de nombreux dispositifs à semi-conducteurs, puces à semi-conducteurs et SCR produits par AS ENERGITM, exemples de rapports d'essais.
Spécifications générales du pont redresseur triphasé SQL
| Type | ID |
VRRM VDRM |
IFSM | IFAV | IRRM | VISOL | Tvj max | Rth(j-c) | W | Boîtier, Dimensions L×B×H | Fiche technique | |
| A | V | A | A | mA | V | ºC | ºC/W | g | mm | |||
| SQL5 | ||||||||||||
| SQL0501 | 5 | 100 | 175 | 2.5 | 5 | 2500 | 125 | 5.0 | 47 | 60x32x25 |
|
|
| SQL0502 | 200 | |||||||||||
| SQL0504 | 400 | |||||||||||
| SQL0506 | 600 | |||||||||||
| SQL0508 | 800 | |||||||||||
| SQL0510 | 1000 | |||||||||||
| SQL0512 | 1200 | |||||||||||
| SQL0514 | 1400 | |||||||||||
| SQL0516 | 1600 | |||||||||||
| SQL10 | ||||||||||||
| SQL1001 | 10 | 100 | 175 | 5 | 5 | 2500 | 125 | 5.0 | 47 | 60x32x25 |
|
|
| SQL1002 | 200 | |||||||||||
| SQL1004 | 400 | |||||||||||
| SQL1006 | 600 | |||||||||||
| SQL1008 | 800 | |||||||||||
| SQL1010 | 1000 | |||||||||||
| SQL1012 | 1200 | |||||||||||
| SQL1014 | 1400 | |||||||||||
| SQL1016 | 1600 | |||||||||||
| SQL15 | ||||||||||||
| SQL1501 | 15 | 100 | 175 | 7.5 | 5 | 2500 | 125 | 5.0 | 47 | 60x32x25 |
|
|
| SQL1502 | 200 | |||||||||||
| SQL1504 | 400 | |||||||||||
| SQL1506 | 600 | |||||||||||
| SQL1508 | 800 | |||||||||||
| SQL1510 | 1000 | |||||||||||
| SQL1512 | 1200 | |||||||||||
| SQL1514 | 1400 | |||||||||||
| SQL1516 | 1600 | |||||||||||
| SQL20 | ||||||||||||
| SQL2001 | 20 | 100 | 175 | 10 | 5 | 2500 | 125 | 5.0 | 47 | 60x32x25 |
|
|
| SQL2002 | 200 | |||||||||||
| SQL2004 | 400 | |||||||||||
| SQL2006 | 600 | |||||||||||
| SQL2008 | 800 | |||||||||||
| SQL2010 | 1000 | |||||||||||
| SQL2012 | 1200 | |||||||||||
| SQL2014 | 1400 | |||||||||||
| SQL2016 | 1600 | |||||||||||
| SQL25 | ||||||||||||
| SQL2501 | 25 | 100 | 175 | 12.5 | 5 | 2500 | 125 | 5.0 | 47 | 60x32x25 |
|
|
| SQL2502 | 200 | |||||||||||
| SQL2504 | 400 | |||||||||||
| SQL2506 | 600 | |||||||||||
| SQL2508 | 800 | |||||||||||
| SQL2510 | 1000 | |||||||||||
| SQL2512 | 1200 | |||||||||||
| SQL2514 | 1400 | |||||||||||
| SQL2516 | 1600 | |||||||||||
| SQL30 | ||||||||||||
| SQL3001 | 30 | 100 | 175 | 15 | 5 | 2500 | 125 | 5.0 | 47 | 60x32x25 |
|
|
| SQL3002 | 200 | |||||||||||
| SQL3004 | 400 | |||||||||||
| SQL3006 | 600 | |||||||||||
| SQL3008 | 800 | |||||||||||
| SQL3010 | 1000 | |||||||||||
| SQL3012 | 1200 | |||||||||||
| SQL3014 | 1400 | |||||||||||
| SQL3016 | 1600 | |||||||||||
| SQL35 | ||||||||||||
| SQL3501 | 35 | 100 | 175 | 17.5 | 5 | 2500 | 125 | 5.0 | 47 | 60x32x25 |
|
|
| SQL3502 | 200 | |||||||||||
| SQL3504 | 400 | |||||||||||
| SQL3506 | 600 | |||||||||||
| SQL3508 | 800 | |||||||||||
| SQL3510 | 1000 | |||||||||||
| SQL3512 | 1200 | |||||||||||
| SQL3514 | 1400 | |||||||||||
| SQL3516 | 1600 | |||||||||||
| SQL40 | ||||||||||||
| SQL4001 | 40 | 100 | 175 | 20 | 5 | 2500 | 125 | 5.0 | 47 | 60x32x25 |
|
|
| SQL4002 | 200 | |||||||||||
| SQL4004 | 400 | |||||||||||
| SQL4006 | 600 | |||||||||||
| SQL4008 | 800 | |||||||||||
| SQL4010 | 1000 | |||||||||||
| SQL4012 | 1200 | |||||||||||
| SQL4014 | 1400 | |||||||||||
| SQL4016 | 1600 | |||||||||||
| SQL50 | ||||||||||||
| SQL5001 | 50 | 100 | 175 | 25 | 5 | 2500 | 125 | 5.0 | 47 | 60x32x25 |
|
|
| SQL5002 | 200 | |||||||||||
| SQL5004 | 400 | |||||||||||
| SQL5006 | 600 | |||||||||||
| SQL5008 | 800 | |||||||||||
| SQL5010 | 1000 | |||||||||||
| SQL5012 | 1200 | |||||||||||
| SQL5014 | 1400 | |||||||||||
| SQL5016 | 1600 | |||||||||||
| SQL60 | ||||||||||||
| SQL6001 | 60 | 100 | 400 | 30 | 7 | 2500 | 125 | 5.0 | 315 | 100x60x55 |
|
|
| SQL6002 | 200 | |||||||||||
| SQL6004 | 400 | |||||||||||
| SQL6006 | 600 | |||||||||||
| SQL6008 | 800 | |||||||||||
| SQL6010 | 1000 | |||||||||||
| SQL6012 | 1200 | |||||||||||
| SQL6014 | 1400 | |||||||||||
| SQL6016 | 1600 | |||||||||||
| SQL100 | ||||||||||||
| SQL10001 | 100 | 100 | 400 | 50 | 7 | 2500 | 125 | 5.0 | 315 | 100x60x55 |
|
|
| SQL10002 | 200 | |||||||||||
| SQL10004 | 400 | |||||||||||
| SQL10006 | 600 | |||||||||||
| SQL10008 | 800 | |||||||||||
| SQL10010 | 1000 | |||||||||||
| SQL10012 | 1200 | |||||||||||
| SQL10014 | 1400 | |||||||||||
| SQL10016 | 1600 | |||||||||||
| SQL150 | ||||||||||||
| SQL15001 | 150 | 100 | 400 | 75 | 10 | 2500 | 125 | 5.0 | 1200 | 145x132x75 |
|
|
| SQL15002 | 200 | |||||||||||
| SQL15004 | 400 | |||||||||||
| SQL15006 | 600 | |||||||||||
| SQL15008 | 800 | |||||||||||
| SQL15010 | 1000 | |||||||||||
| SQL15012 | 1200 | |||||||||||
| SQL15014 | 1400 | |||||||||||
| SQL15016 | 1600 | |||||||||||
| SQL200 | ||||||||||||
| SQL20001 | 200 | 100 | 400 | 100 | 10 | 2500 | 125 | 5.0 | 1200 | 145x132x75 |
|
|
| SQL20002 | 200 | |||||||||||
| SQL20004 | 400 | |||||||||||
| SQL20006 | 600 | |||||||||||
| SQL20008 | 800 | |||||||||||
| SQL20010 | 1000 | |||||||||||
| SQL20012 | 1200 | |||||||||||
| SQL20014 | 1400 | |||||||||||
| SQL20016 | 1600 | |||||||||||
| SQL250 | ||||||||||||
| SQL25001 | 250 | 100 | 400 | 125 | 10 | 2500 | 125 | 5.0 | 1200 | 145x132x75 |
|
|
| SQL25002 | 200 | |||||||||||
| SQL25004 | 400 | |||||||||||
| SQL25006 | 600 | |||||||||||
| SQL25008 | 800 | |||||||||||
| SQL25010 | 1000 | |||||||||||
| SQL25012 | 1200 | |||||||||||
| SQL25014 | 1400 | |||||||||||
| SQL25016 | 1600 | |||||||||||
Guide de numérotation pour le pont redresseur triphasé SQL:
| SQL | 250 | - | 10 |
| SQL | – | Groupe de produits: pont redresseur triphasé à diodes  AS ENERGITM. |
| 250 | – | Courant continu de sortie. |
| 10 | – | Classe de tension VRRM x 100. |
