AS ENERGIThyristor de contrôle de phase N3229QK040 IXYS Westcode Remplacement
![Dimensions](assets/images-en/semi/IXYS/pack-WP2_f.jpg "Dessin d\")
![](assets/images-en/semi/IXYS/pack-WP2_m.jpg "Dessin d\")
| IXYS Westcode Numéro de pièce | N3229QK040 |
| Courant moyen à l\"état passant, IT(AV)M (TC) | 3229A (55ºC) |
| Tension, VDRM/VRRM | 400 V |
| Paquet, Dimensions ØDxØdxH | Package WP2 58x38x14 mm |
| Fiche technique |  |
| Remplacement AS ENERGITM | ATDN3229QK040 |
| Ajouter au panier | sur demande
|
Thyristor de contrôle de phase ATDN3229QK040 AS ENERGITM est un dispositif semi-conducteur de remplacement, analogue, alternatif et équivalent au thyristor SCR N3229QK040 IXYS UK Westcode, Littelfuse.
Courant moyen à l\"état passant ITAV – 3229 ampère, tension de crête répétitive en sens direct et en sens inverse VDRM/VRRM – 400V. Les thyristors à contrôle de phase sont conçus pour convertir et contrôler les courants continus et alternatifs. "Dissipateurs refroidis par air série O pour dispositifs à disque", "Radiateur à air série SF", "Dissipateur thermique à eau série SS" pour le refroidissement des thyristors sont également disponibles sur commande.
Caractéristiques: Boîtier céramique standard industriel press pack; conçu pour les applications industrielles et de transmission de puissance; optimisé pour une faible chute de tension à l\"état passant; apparié Qrr et VT valeurs disponibles pour les connexions en série et/ou en parallèle. L\"anode et la cathode du thyristor (polarité) sont déterminées par le symbole figurant sur le boîtier.
Les thyristors de commande de phase de puissance (PCT) sont également appelés redresseurs contrôlés au silicium (thyristors SCR), thyristors de type capsule, et sont optimisés pour donner de faibles pertes de conduction et sont principalement destinés à des applications avec des fréquences de ligne allant jusqu\"à 500 Hz.
Thyristors AS ENERGITM présentent les caractéristiques suivantes: faibles pertes statiques et dynamiques, valeurs élevées de VDRM/VRRM, vaste expérience de l\"utilisation des appareils dans diverses industries, gamme de tensions de 100 à 9000 V et d\"ampérages de 10 à 15000 A, haute résistance aux cycles thermiques et électriques, refroidissement naturel ou par air forcé.
Les spécifications techniques et les paramètres de N3229QK040 et du remplacement ATDN3229QK040, la fiche technique PDF, le schéma et les dimensions sont énumérés ci-dessous.
Notre société offre une garantie de qualité pour les thyristors de 2 ans à compter de la date d\"achat. Lors de la fourniture de thyristors, si nécessaire, nous fournissons un passeport technique et un certificat de conformité.
Le prix final des thyristors à disque de contrôle de phase dépend de la classe de tension, de la quantité, des conditions de livraison, du fabricant, du pays d\"origine et du mode de paiement.
Spécifications générales du Thyristor à contrôle de phase IXYS WESTCODE et Remplacements:
| Spécifications des thyristors | N3229QK040 | |
| Courant direct moyen maximal admissible (température du boîtier) | IT(AV)M (TC) | 3229 A (55ºC) |
| Tension répétitive pulsée à l\"état fermé; tension répétitive pulsée à l\"état inverse | VDRM/VRRM | 400 V |
| Courant de surtension à l\"état passant | ITSM | 28000 A |
| Facteur de sécurité | I2t | 3.92×106 A2·s |
| Tension de seuil | VT0 | 0.926 V |
| Résistance de la pente à l\"état pur | rT | 0.067 mΩ |
| Température de la jonction p-n | Tvj max | 125 ºC |
| Résistance thermique, de la jonction au boîtier | Rth(j-c) | 0.0180 K/W |
| Force de serrage | Fm | 16 - 20 kN |
| Poids | W | 0.2 kg |
| Paquet (boîtier) | type | WP2 |
| Dimensions | ØDxØdxH | 58x38x14 mm |
| Remplacement AS ENERGITM | type | ATDN3229QK040 |
| Fiche technique | |
|
Guide de numérotation des pièces pour les Thyristors à contrôle de phase:
| A | TDN | 3229 | QK | 04 | 0 |
| A | – |  AS ENERGITM |
| TDN | – | Groupe de produits: Thyristor Type de disque, Contrôle de phase. |
| 3229 | – | Courant moyen à l\"état passant IT(AV), Amp. |
| QK | – | Type de boîtier. |
| 04 | – | Classe de tension VRRM / 100. |
| 0 | – | Code de temps d\"arrêt fixe. |

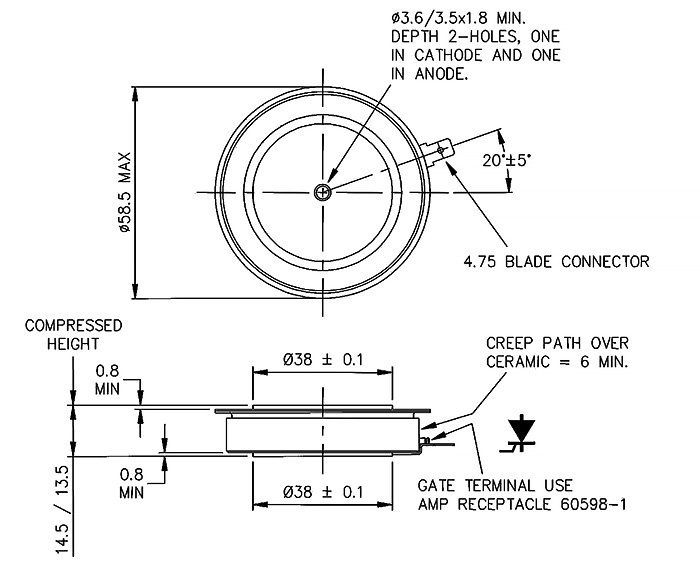

Dimensions du Thyristor de contrôle de phase N3229QK040 et Remplacement ATDN3229QK040:
Paquet WP2
Polarité (anode, cathode, grille) des thyristors de disques de puissance:
|
|
Semi-conducteurs de haute puissance AS ENERGITM
Notre société est engagée dans la fabrication et la vente d\"une large gamme de semi-conducteurs de puissance
(thyristors de puissance, modules, diodes de redressement, diodes d\"avalanche, de rotor et de soudage,
triacs, etc.) avec des courants allant jusqu\"à 15 000 A et des tensions allant jusqu\"à 9 000 V, ainsi que
des dissipateurs de chaleur à air et à eau.
Vous pouvez acheter des dispositifs à semi-conducteur dans
n\"importe quel volume, et lorsque vous commandez des lots importants, le prix sera plus bas. Nous avons
gagné la confiance de nos clients et fournissons des produits dans le monde entier.
Pour toute question concernant l'acquisition de Thyristors, Diodes et Modules de puissance, envoyez une demande par courrier électronique à l'adresse suivante:
Et nous vous fournirons une offre commerciale pour la livraison.
Pour un grand nombre de personnes, nous fournirons un prix individuel!!!
Nous sommes disposés à fabriquer des produits dans nos installations de production en fonction de vos demandes et de vos tâches techniques.
Dissipateurs thermiques pour thyristors à disque de puissance:
Les dissipateurs de chaleur (radiateurs) sont utilisés pour le refroidissement unilatéral et bilatéral des dispositifs semi-conducteurs de puissance dans la conception des disques.
Les dissipateurs de chaleur des refroidisseurs sont fabriqués à partir de profilés de radiateur en aluminium et ne nécessitent pas de revêtement protecteur supplémentaire lorsqu\"ils sont utilisés dans des conditions climatiques variées.
Des dissipateurs de chaleur à air et à eau pour le refroidissement des thyristors sont également disponibles sur commande.
Voir pour plus d\"informations sur les dissipateurs: "Dissipateurs refroidis par air série O pour dispositifs à disque", "Radiateur à air série SF", "Dissipateur thermique à eau série SS".
Photo du thyristor à contrôle de phase SCR:
