AS ENERGIND421825 Équivalent au module de puissance Powerex – SCR/diode (250 A, 1800 V)
| Numéro de pièce Powerex | ND421825 |
| Courant moyen direct, IT(AV) (TC) | 250A (84ºC) |
| Tension, VRRM | 1800V |
| Emballage, Dimensions L×B×H | ND4 116x50x55 mm |
| Fiche Technique |  |
| Remplacement AS ENERGITM | AM-ND421825 |
| Ajouter au Panier | sur demande
|
Module Thyristor-Diode AM-ND421825 AS ENERGITM est un remplacement, équivalent, alternatif et analogue au module thyristor-diode ND421825 Powerex.
Courant moyen direct ITAV – 250 ampères, tension de crête répétitive inverse VRRM – 1800V. Ce module thyristor-diode à deux positions dispose d'un circuit doubleur SCR/diode (contrôle positif).
Les modules thyristor-diode se distinguent par une haute capacité de cycle électrique et thermique, garantissant une fiabilité élevée et une longue durée de vie même en conditions d'opération intensive. Ils sont logés dans un boîtier standard industriel, facilitant l'intégration dans les équipements existants.
Les modules thyristor-diode sont utilisés dans divers équipements de puissance - unités de puissance et de commande, régulateurs de puissance, régulateurs CA, contrôle de moteurs CC, démarreurs progressifs de moteurs CA, convertisseurs, contrôleurs de hauts fourneaux ou de procédés chimiques, équipements de soudure, et comme redresseurs pour convertisseurs CA.
Nos modules sont proposés dans plusieurs topologies de dispositifs doubles et simples, adaptées pour presque toutes les applications de contrôle de phase ou de redressement.
Notre entreprise offre une garantie de qualité de 2 ans sur les modules thyristor/diode à compter de la date d'achat. Lors de la livraison, nous fournissons, si nécessaire, un passeport technique et un certificat de conformité pour les modules thyristor/diode.
Le prix final des modules thyristor/diode dépend de la classe, de la quantité, des conditions de livraison, du fabricant, du pays d'origine et de la forme de paiement.
General specifications of Thyristor Diode Module ND421825 Powerex and Replacement:
| Thyristor module specifications | ND421825 | |
| Maximum allowable average forward current (Case temperature) | ITAV (Tcase) | 250 A (84ºC) |
| Repetitive pulsed reverse voltage | VRRM | 1800 V |
| Surge peak forward current | ITSM | 8.8 kA |
| Safety factor | I2t | 320 kA2·s |
| Threshold voltage | VT0 | 0.877 V |
| Forward slope resistance | rT | 0.731 mΩ |
| Temperature | Tj | -40 to 130 ºC |
| Thermal resistance, junction to case | Rth(jc) per module | 0.07 °C/W |
| Thermal resistance, junction to case | Rth(jc) per junction | 0.14 °C/W |
| Thermal resistance, Sink Lubricated | Rth(c-s) per module | 0.03 °C/W |
| Peak on-state voltage | VTM | 1.30 V |
| Peak on-state current | ITM | 625 A |
| Weight | W | 840 g |
| Package | type | ND4 |
| Dimensions | L×B×H | 116x50x55 mm |
| Replacement AS ENERGITM | type | AM-ND421825 |
| Datasheet | |
|
Guide de numérotation des pièces pour les modules thyristor-diode :
| A | M | – | ND4 | 2 | 18 | 25 |
| A | – |  AS ENERGITM |
| M | – | Groupe de produits: Module. |
| ND4 | – | Type d'emballage. |
| 2 | – | Type de modules: 2 - Modules Thyristor Diode; 7 - Modules Diode Thyristor. |
| 18 | – | Classe de tension VRRM / 100. |
| 25 | – | Code IF(AV), Amp. |
| – | Identifiant de suffixe: Aucun, B, C ou D |
Dimensions du module thyristor-diode ND421825 et remplacement AM-ND421825 :
ND4

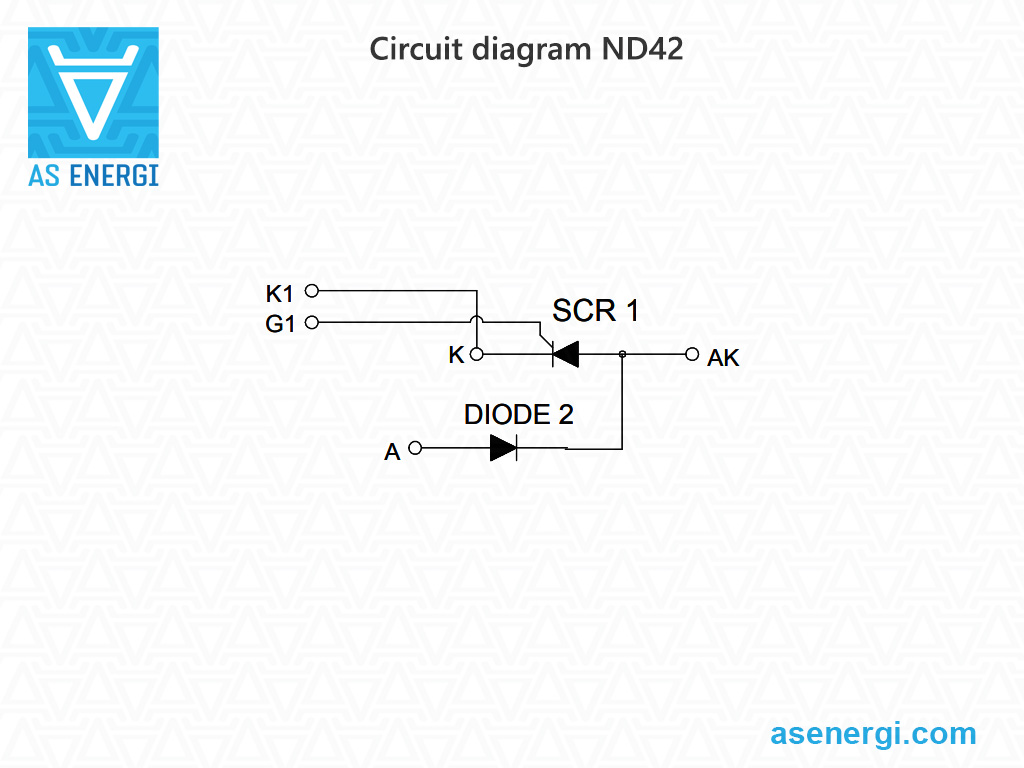

Schéma du circuit du module thyristor ND421825 et remplacement AM-ND421825 :
|
|
Semi-conducteurs de haute puissance par AS ENERGI
L'entreprise fabrique une large gamme de semi-conducteurs de puissance (thyristors, diodes, modules).
Vous pouvez acheter chez nous des modules de thyristors dans n'importe quel volume, et lorsque vous commandez des lots importants, le prix sera plus bas.
Nous avons gagné la confiance de nos clients et fournissons des produits dans le monde entier.
Pour toute question concernant l'acquisition de Thyristors, Diodes et Modules de puissance, envoyez une demande par courrier électronique à l'adresse suivante:
Et nous vous fournirons une offre commerciale pour la livraison.
Pour un grand nombre de personnes, nous fournirons un prix individuel!!!
Nous sommes disposés à fabriquer des produits dans nos installations de production en fonction de vos demandes et de vos tâches techniques.
