AS ENERGIThyristors à contrôle de phase T271-320, Type de goujon 300A, 320A (100V - 800V)
| Courant direct moyen, ITAV | 320A |
| Tension, VDRM/VRRM | 100-800V |
| Code de tension, VRRM / 100 | 1 - 8 |
| T271-320 | sur demande
|
| Paquet Fil |
ST7 (T.SB1) M24x1.5 |
| Poids | 440 g |
| Fiche technique |  |
Thyristors à contrôle de phase T271-320 AS ENERGITM est un thyristor à plots à usage général, également connu sous le nom de redresseur contrôlé au silicium (SCR). Il s'agit d'un thyristor de puissance conçu pour convertir et contrôler des courants DC et AC jusqu'à 320A avec une fréquence jusqu'à 500Hz dans des circuits avec des tensions jusqu'à 100V - 800V (classe de tension de 100 à 800). Boîtier du thyristor type - ST7 (T.SB1), montage filetage standard - M24x1.5, (sur demande, filetage UNF 3/4"-16UNF-2A), poids - 440 g.
Les thyristors sont fournis sous forme de goujon. La base du thyristor est l'anode, le câble d'alimentation flexible est la cathode, le fil flexible sortant de la base du câble d'alimentation est la cathode auxiliaire, le fil flexible sortant du boîtier est l'électrode de contrôle (Gate). Ce thyristor SCR peut être un produit alternatif, de remplacement, analogue, équivalent à d'autres types de thyristors 270A, 280A, 290A, 300A, 320 amp dans un boîtier à goujon.
Des dissipateurs thermiques à air et à eau sont utilisés pour refroidir les thyristors. Pour assurer un contact thermique et électrique fiable avec le dissipateur thermique, un couple de serrage Md doit être respecté pendant l'assemblage. Pour une meilleure dissipation de la chaleur du thyristor pendant l'assemblage, une pâte conductrice de chaleur est utilisée.
Les thyristors ont un boîtier céramique hermétique qui isole la partie fonctionnelle et l'élément semi-conducteur des impacts mécaniques et de l'environnement. Thyristor à vis sans fin avec un câble d'alimentation flexible. Les thyristors à goujon sont remarquables pour leur capacité à être utilisés sur des pièces mobiles.
Spécifications et paramètres, Fiche techniques PDF, exemple de passeport technique, dimensions, Aperçu dessins, diagrammes de cas thyristors, refroidisseurs recommandés sont listés ci-dessous.
Notre société offre une garantie de qualité de 2 ans à partir de la date d'achat pour les thyristors de power scrub. Lors de la fourniture de thyristors, si nécessaire, nous fournissons un passeport technique et un certificat de conformité.
Valeurs nominales des thyristors: T271-320-1 (320A 100V), T271-320-2 (320A 200V), T271-320-3 (320A 300V), T271-320-4 (320A 400V), T271-320-5 (320A 500V), T271-320-6 (320A 600V), T271-320-7 (320A 700V), T271-320-8 (320A 800V).
Le prix final des thyristors contrôle à contrôle de phase dépend de la classe de tension, de la quantité, des conditions de livraison, du fabricant, du pays d'origine et du mode de paiement.
Spécifications générales des thyristors à contrôle de phase T271-320:
| Spécifications des thyristors | T271-320 | |
| Courant direct moyen maximal admissible (température du boîtier) | IT(AV) (Tcase) | 320 A (116°C) 429 A (100°C) |
| Tension de crête répétitive à l'état bloqué; Tension de crête répétitive à l'état inversé | VDRM/VRRM | 100-800 V |
| Courant efficace à l'état passant | ITRMS | 502 A |
| Courant de surtension à l'état passant | ITSM | 10.5 kA |
| Facteur de sécurité | I2t | 500 kA2·s |
| Tension de pointe à l'état passant, max | VTM | 1.35 V |
| Courant de pointe à l'état passant | ITM | 1005 A |
| Tension de seuil à l'état pur, max | VT(TO) | 0.871 V |
| Résistance de la pente à l'état pur, max | rT | 0.472 mΩ |
| Temps d'arrêt, max | tq | 125-500 µs |
| Courants de crête répétitifs à l'état bloqué et courants de crête répétitifs à l'état bloqué, max. | IDRM/IRRM | 70 mA |
| Taux critique d'augmentation de la tension à l'état bloqué, min | (dVD/dt)cr | 200-1000 V/µs |
| Tension directe de déclenchement de la porte, max | VGT | 2.5 V |
| Courant continu de déclenchement de la porte, max | IGT | 250 mA |
| Taux critique d'augmentation du courant à l'état passant | (diT/dt)cr | 800 A/µs |
| Température de la jonction p-n, max | Tvj max | 150 ºC |
| Résistance thermique, de la jonction au boîtier, max | Rth(j-c) | 0.085 ºC/W |
| Couple de montage | Md | 25-35 N·m |
| Poids, approx. | W | 440 g |
| Type de Paquet, Fil | Aperçu | ST7 (T.SB1), M24x1.5 mm |
| Dissipateurs recommandés | Dissipateurs thermiques | O181,O281,OM105 |
| Fiche technique | |
|
Guide de numérotation des pièces pour les thyristors SCR T271-320:
| T | 271 | – | 320 | – | 8 | – | 5 | 2 | – |
| T | – | Thyristor,  AS ENERGITM |
||||||||||||||||||||||||||||||||||||
| 271 | – | Type de thyristor (type de goujon). | ||||||||||||||||||||||||||||||||||||
| 320 | – | Courant moyen à l'état ouvert IT(AV), Amp. | ||||||||||||||||||||||||||||||||||||
| 8 | – | Classe de tension VRRM / 100 (Nominal voltage – 800 V). | ||||||||||||||||||||||||||||||||||||
| 5 | – | Paramètre du taux critique d'augmentation de la tension à l'état bloqué (dVD/dt)cr:
|
||||||||||||||||||||||||||||||||||||
| 2 | – | Paramètre du temps de désactivation tq:
|
||||||||||||||||||||||||||||||||||||
| U | – | Aucun - base du goujon filetage métrique ISO (standard); U - base du goujon filetage pouce UNF (sur demande). |
Tous les numéros de pièces T271-320:
| Série | ITAV, A | VRRM, V |
| T271-320-1 | 320A | 100V |
| T271-320-2 | 320A | 200V |
| T271-320-3 | 320A | 300V |
| T271-320-4 | 320A | 400V |
| T271-320-5 | 320A | 500V |
| T271-320-6 | 320A | 600V |
| T271-320-7 | 320A | 700V |
| T271-320-8 | 320A | 800V |
Polarité (anode, cathode, grille) et dimensions du thyristor à plots T271-320:
|
|
Passeport technique pour les thyristors de puissance (échantillon):
Lors de la fourniture de thyristors, nous fournissons, si nécessaire, un passeport technique et un certificat de conformité.
Semi-conducteurs de haute puissance AS ENERGITM
Notre société est engagée dans la fabrication et la vente d'une large gamme de semi-conducteurs de puissance (thyristors de puissance, modules, diodes de redressement, diodes de rotor et de soudage, triacs, etc.) avec des courants allant jusqu'à 15000A et des tensions allant jusqu'à 9000V, ainsi que des dissipateurs de chaleur à air et à eau. Vous pouvez acheter des semi-conducteurs dans n'importe quel volume, et lorsque vous commandez de grands lots, le prix sera plus bas.
Nous avons gagné la confiance de nos clients et fournissons des produits dans le monde entier.
Pour toute question concernant l'acquisition de Thyristors, Diodes et Modules de puissance, envoyez une demande par courrier électronique à l'adresse suivante:
Et nous vous fournirons une offre commerciale pour la livraison.
Pour un grand nombre de personnes, nous fournirons un prix individuel!!!
Nous sommes disposés à fabriquer des produits dans nos installations de production en fonction de vos demandes et de vos tâches techniques.
Galerie de photos
Galerie de photos montre de nombreux dispositifs à semi-conducteurs, puces à semi-conducteurs et SCR produits par AS ENERGITM, exemples de rapports d'essais.
Dissipateurs thermiques pour thyristors de puissance:
Les dissipateurs de chaleur (radiateurs) sont utilisés pour le refroidissement des dispositifs à semi-conducteur de puissance dans la conception de l'étalon.
Les dissipateurs de chaleur des refroidisseurs sont fabriqués à partir de profilés de radiateur en aluminium et ne nécessitent pas de revêtement protecteur supplémentaire lorsqu'ils sont utilisés dans des conditions climatiques variées.
Voir pour plus d'informations sur les dissipateurs: "Dissipateurs de chaleur refroidis à l'air pour les dispositifs de fixation".

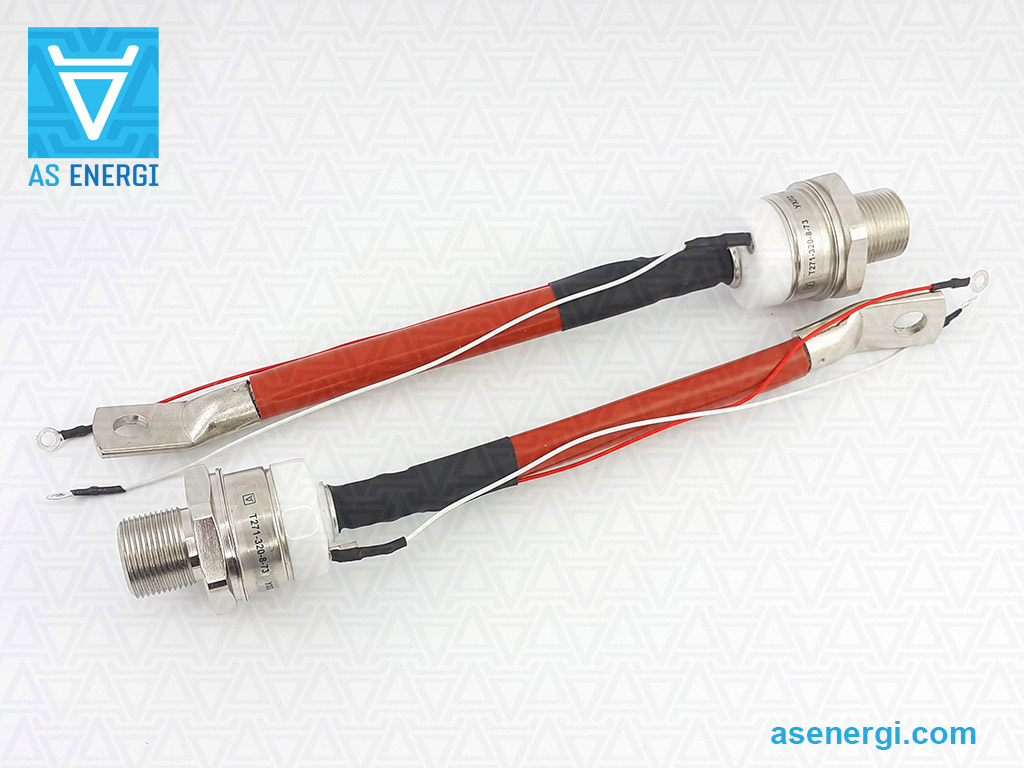

Photo des thyristors de haute puissance de type Stud:
Pourquoi choisir AS ENERGITM
- Installations de production propres, y compris la production de puces en silicium pour semi-conducteurs
- Marque européenne - qualité à 100 %, prix avantageux, délais de production courts
- Plus de 20 ans d'expérience dans l'industrie des semi-conducteurs
- Des clients de plus de 50 pays nous font confiance
- 20000 articles dans la gamme de produits pour des courants de 10A à 15000A, des tensions de 100V à 9000V
- Nous produisons des analogues de produits d'autres fabricants
- Qualité certifiée garantie, période de garantie de fonctionnement - 2 ans
Garantie de qualité
Nos produits sont certifiés et correspondent aux normes internationales.
Notre société offre une garantie de qualité pour les produits de 2 ans.
Nous fournissons des certificats de conformité, des rapports de fiabilité, des fiches techniques et des passeports techniques à la demande du client.
Chaque produit est testé pour les principaux paramètres, et des rapports de test des paramètres pour chaque produit sont fournis.
Géographie du partenariat
AS ENERGITM l'entreprise fabrique et fournit des semi-conducteurs de puissance à plus de 50 pays dans le monde.
Logistique et livraison
Nous livrons nos produits dans le monde entier grâce aux services de sociétés de logistique : DHL, TNT, UPS, EMS, Fedex, Aramex.
Les produits peuvent être livrés par tous les moyens de transport : aérien, maritime, ferroviaire et routier.
AS ENERGITM Fabrication de semi-conducteurs
Notre gamme de produits comprend des diodes de redressement, des thyristors de contrôle de phase à disque et à goujon, des diodes et thyristors à avalanche, des thyristors à commutation rapide et à haute fréquence, des diodes à récupération rapide, des diodes de soudage et de rotor, des triacs, des ponts redresseurs, des modules de puissance (thyristor, diode, thyristor-diode, IGBT), ainsi que des dissipateurs de chaleur à air et à eau.
Les diodes de puissance et les thyristors sont produits pour des courants de 10A à 15000A et des tensions de 100V à 9000V.
Les modules de diodes de puissance et de thyristors sont produits à partir de 25A et jusqu'à 1250A, dans une gamme de tension allant de 400V à 4400V.
La gamme de semi-conducteurs de puissance comprend également des dispositifs semi-conducteurs équivalents, de remplacement, analogiques et alternatifs de fabricants mondiaux.
