Thyristors SCR haute tension à commande de phase 6500V - Aperçu de la série, Spécifications, Fiches techniques

Qu'est-ce qu'un thyristor SCR haute tension 6500V?

Les thyristors à disque 6500V sont conçus pour répondre aux exigences particulières des applications de démarreur progressif à moyenne tension. Les thyristors de puissance 6,5 kV sont conçus pour une capacité de courant de choc élevée. Le comportement de commutation optimisé permet une mise à l'échelle facile des démarreurs progressifs pour différentes tensions de fonctionnement en fonction du nombre d'appareils connectés en série.

Les thyristors de contrôle de phase haute tension de la série SCR 6500V sont très utilisés dans les démarreurs progressifs moyenne tension, les entraînements de moteurs à courant alternatif et les convertisseurs haute puissance, etc.

Les applications typiques des dispositifs à moyenne tension sont les excavateurs miniers, les pompes à gaz et à pétrole, les compresseurs pour les stations de refroidissement. Les thyristors SCR 6500V sont également utilisés pour le module de démarrage progressif haute tension MSS et le compensateur statique à varistance (SVC). Les thyristors SCR conviennent également aux applications générales de redressement de tension de ligne, par exemple les alimentations et les entraînements standard.

Voici les spécifications et les fiches techniques des thyristors haute puissance 6500V de différents fabricants, ainsi que des options de remplacement.

Contrôle de phase SCR (Thyristors) 6500V sont disponibles avec un courant nominal direct I_TAV s'échelonne de 280A à 6800A.

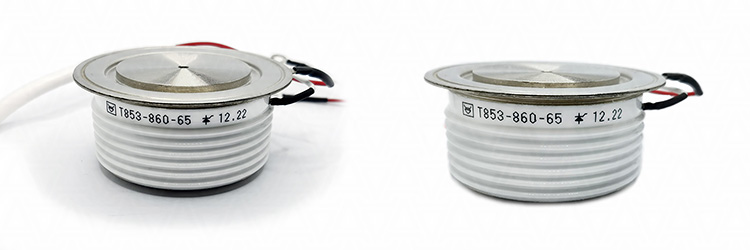

Tous les thyristors à disque présentés sur ce site ont une forme standard dossier de presse type de boîtier en céramique. Ils sont pressés avec une force relativement élevée dans des dissipateurs thermiques qui servent également de contacts électriques avec les bornes du thyristor.

Thyristors SCR AS ENERGI^TM présentent les caractéristiques suivantes: faibles pertes statiques et dynamiques, valeurs élevées de V_DRM/V_RRM, vaste expérience d'utilisation des appareils dans diverses industries, gamme de tension de 100V à 9000V et gamme de courant de 100A à 15000A, haute résistance aux cycles thermiques et électriques, refroidissement naturel ou par air forcé.

See also articles: Thyristors à contrôle de phase (PCT), Thyristors rapides, Thyristors à commutation rapide, Modules de thyristors, Diodes de redressement standard, Diodes à avalanche – Aperçu de la série.

Série de thyristors de contrôle de phase haute puissance 6500V (6.5kV) dans un boîtier en forme de disque

Thyristors SCR 6500V série T AS ENERGI^TM

Thyristors de contrôle de phase haute puissance 6500V série T AS ENERGI^TM sont disponibles avec des courants nominaux de 320A à 2000A. La plage de fréquence optimale pour l'utilisation des thyristors SCR va jusqu'à 500 Hz.

Type	IT(AV)M (TCASE)	VDRM VRRM	ITSM	I2t	VT0	rT	tq	Tvj max	Rth(j-c)	Fm	W	Paquet	Dimensions ØDxØdxH	Fiche technique
	A (°C)	V	kA	kA2·s	V	mΩ	µs	°C	°C/W	kN	kg		mm	PDF
Thyristors 320A
T143-320-65	346 (85)	6500	4.5	100	1.30	1.700	630	125	0.042	14-16	0.28	PT43	60x35x26
T643-320-65	320 (89)	6500	4.0	80	1.338	2.351	800	125	0.035	14-16	0.28	PT43	60x35x26
T743-320-65	320 (79)	6500	4.0	80	1.338	2.351	800	125	0.045	14-16	0.40	T.C5	56x34x35
Thyristors 500A
T253-500-65	500 (101)	6500	9.5	450	1.27	1.125	800	125	0.018	22-26	0.55	PT53	75x51x26
T353-500-65	588 (85)	6500	9.0	405	1.35	1.200	800	125	0.022	22-26	0.72	PT54	75x51x35
T653-500-65	550 (85)	6500	12	720	1.54	1.300	1000	125	0.022	22-26	0.72	PT54	75x51x35
T853-500-65	500 (98)	6500	9.5	410	1.272	1.125	800	125	0.022	22-26	0.72	PT54	75x51x35
Thyristors 800A
T653-800-65	800 (79)	6500	10	500	1.269	0.981	630	125	0.018	22-26	0.55	PT53	75x51x26
T953-800-65	685 (85)	6500	10	500	1.269	0.981	630	125	0.022	22-26	0.72	PT54	75x51x35
T163-800-65	910 (85)	6500	15	720	1.30	0.650	1000	125	0.017	30-36	0.60	PT63	87x60x26
Thyristors 1000A
T173-1000-65	1020 (85)	6500	20	2000	1.40	0.750	500	125	0.012	40-60	1.2	PT73	112x75x26
T273-1000-65	1420 (70)	6500	22	2600	1.30	0.550	1000	125	0.012	40-60	1.2	PT73	112x75x26
Thyristors 1250A
T173-1250-65	1240 (85)	6500	26	3400	1.30	0.450	1000	125	0.012	40-60	1.2	PT73	112x75x26
Thyristors 1600A
T183-1600-65	1807 (85)	6500	38	7300	1.25	0.34	1000	125	0.008	60-80	1.8	PT83	120x86x26
T383-1600-65	1740 (85)	6500	35	6200	1.20	0.39	1000	125	0.0080	60-80	2.0	PT84	120x86x35
Thyristors 2000A
T193-2000-65	2025 (85)	6500	45	10200	1.25	0.42	1000	125	0.0059	80-90	3.0	PT94	147x100x35
T293-2000-65	2377 (85)	6500	54	14700	1.20	0.29	1000	125	0.0058	80-90	3.0	PT94	147x100x35
T393-2000-65	2162 (85)	6500	45	10200	1.25	0.42	1000	125	0.0053	80-90	2.2	PT93	147x98x26

Thyristors SCR 6500V série KP AS ENERGI^TM

Thyristors de contrôle de phase haute puissance 6500V série KP AS ENERGI^TM sont des thyristors de puissance à usage général. Les thyristors KP 6500V sont disponibles avec des courants nominaux de 300A à 6800A.

Série	IT(AV) (TC=70°C)	VDRM VRRM	ITSM	I2t	dv/dt	di/dt	tq	Tvj max	Rth(j-c)	Fm ±10%	W	Aperçu	Dimensions ØDxØdxH	Fiche technique
	A	V	kA	kA2·s	V/µs	A/µs	µs	ºC	ºC/W	kN	kg		mm	PDF
KP300-65	350	6500	4.5	101	2000	100	800	125	0.045	15	0.26	A-2	58x34x26
KP400-65	420	6500	4.5	101	2000	100	800	125	0.045	15	0.26	A-2	58x34x26
KP600-65	610	6500	12.1	732	1500	50	1200	125	0.020	22	0.47	A-5	74x47x26
KP700-65	730	6500	11.8	696	2000	100	800	125	0.020	22	0.47	A-5	74x47x26
KP800-65	850	6500	11.8	696	2000	100	800	125	0.020	22	0.47	A-5	74x47x26
KP1000-65	1010	6500	14	980	2000	200	800	125	0.020	22	0.47	A-5	74x47x26
KP1300-65	1360	6500	21.9	2400	2000	200	800	125	0.020	22	0.47	A-5	74x47x26
KP1900-65	1800	6500	32	5000	1000	200	700	125	0.0125	45	1.0	A-8	100x63x26
KP2400-65	2400	6500	40	8000	2000	100	1200	125	0.01	56	1.44	A-9	110x73x26
KP2800-65	2800	6500	45	10130	2000	200	800	125	0.01	56	1.44	A-9	110x73x26
KP3000-65	3070	6500	45	10130	2000	200	800	125	0.008	70	1.3	A-10	120x80x26
KP3400-65	3400	6500	71	25210	2000	200	1000	125	0.008	70	1.3	A-10	120x80x26
KP5700-65	5720	6500	75	34000	1000	250	500	125	0.0045	120	2.8	A-13	170x110x26
KP6800-65	6810	6500	100	58000	1000	200	800	125	0.0045	120	2.8	A-13	170x110x26

SCR Thyristors 6500V ABB Power Grids (Hitachi Energy)

Thyristors SCR série 6500V 5STP ABB Power Grids (Hitachi Energy) et ses remplaçants sont disponibles avec un courant direct à l'état passant I_TAV les notes de 340A à 4300A.

À l'état conducteur, les thyristors PCT présentent de très faibles pertes, ce qui en fait des dispositifs intéressants pour contrôler efficacement des courants et des énergies très élevés.

Type	IT(AV)M (TC=70°C)	VDRM VRRM	ITSM	VT0	rT	Tvj max	Rth(j-c)	Rth(c-h)	Fm ±10%	Paquet	Remplacement AS ENERGITM	Fiche technique
	A	V	kA	V	mΩ	ºC	K/kW	K/kW	kN			PDF
5STP 03X6500	340	6500	4.7	1.20	2.30	125	45	7.5	10	X	ATP 300-65-X-00
5STP 03D6500	390	6500	4.7	1.20	2.30	125	36	7.5	10	D	ATP 300-65-D-00
5STP 08G6500	730	6500	15.1	1.20	1.046	125	22	4.0	22	G	ATP 800-65-G-00
5STP 08F6500	850	6500	15.1	1.20	1.046	125	17	4.0	22	F	ATP 800-65-F-00
5STP 12K6500	1430	6500	31.5	1.15	0.647	125	11	2.0	50	K	ATP 1200-65-K-00
5STP 18M6500	1830	6500	47.5	1.21	0.431	125	9.0	1.5	70	M	ATP 1800-65-M-00
5STP 26N6500	2880	6500	65.0	1.12	0.29	125	5.7	1.0	90	N	ATP 2600-65-N-00
5STP 40N6500	3780	6500	75.0	1.14	0.255	135	4.8	1.0	90	N	ATP 4000-65-N-00
5STP 42U6500	4300	6500	86.0	1.17	0.181	125	4.0	0.8	135	U	ATP 4200-65-U-00

SCR Thyristors 6500V Infineon Technologies

Thyristors à disques de contrôle de phase à haute performance 6500V Infineon et des remplaçants sont disponibles avec un courant direct à l'état passant I_TAV les notes de 280A à 1620A.

Type	IT(AV)M (TC=85°C)	VDRM VRRM	ITSM	I2t	VT0	rT	Tvj max	Rth(j-c)	Fm	Paquet	Remplacement AS ENERGITM	Fiche technique
	A	V	A	kA2·s	V	mΩ	ºC	K/kW	kN			PDF
T280N65TOF	280	6500	5800	115	1.35	2.800	125	43.0	5-9	T58.27K0	ATD280N65TOF
T570N65TOF	540	6500	10500	442	1.35	1.400	125	21.0	13-23	T75.26K0	ATD570N65TOF
T1060N65TOF	1053	6500	22500	2530	1.35	0.720	125	11.0	27-45	T100.26K0	ATD1060N65TOF
T1081N65TOH	1300	6500	34000	5780	1.18	0.759	125	8.6	36-52	T120.26K	ATD1081N65TOH
T1620N65TOF	1613	6500	32000	5120	1.35	0.430	125	8.1	40-65	T111.26K0	ATD1620N65TOF

SCR Thyristors 6500V Westcode (IXYS UK Westcode, Littelfuse Technology)

SCR Thyristors 6500V Littelfuse Technology (Westcode Semiconductors), également connus sous le nom de thyristors à moyenne tension IXYS WESTCODE, et ses remplaçants sont disponibles avec des courants nominaux de 450A jusqu'à 3745A.

Ces dispositifs sont optimisés pour donner de faibles pertes de conduction et sont principalement destinés à des applications avec des fréquences de ligne jusqu'à 400Hz.

Type	IT(AV)M (TC=55°C)	VDRM VRRM	ITSM	I2t	tq	VT0	rT	Tvj max	Rth(j-c)	Cas	Dimensions ØDxØdxH	Remplacement AS ENERGITM	Fiche technique
	A	V	A	A2·s	µs	V	mΩ	ºC	K/W		mm		PDF
K0445LG650	450	6500	6400	200x103	700-1000	1.560	2.270	125	0.0380	W56	58x34x35	ATDK0445LG650
K0500LC650	500	6500	6400	200x103	700-1000	1.560	2.270	125	0.0320	W10	58x34x27	ATDK0500LC650
K0560QE650	575	6500	7700	296x103	1000-1100	1.460	1.750	125	0.0310	W76	60x38x35	ATDK0560QE650
K0625QA650	640	6500	7700	296x103	1000-1100	1.460	1.750	125	0.0260	W75	60x38x26	ATDK0625QA650
K0900ME650	1010	6500	12600	794x103	850-1150	1.610	0.900	125	0.0180	W78	75x50x35	ATDK0900ME650
K1000MA650	1000	6500	12500	781x103	700-1000	1.390	0.860	125	0.0200	W77	75x50x26	ATDK1000MA650
K1000ME650	1000	6500	12500	781x103	700-1000	1.390	0.860	125	0.0200	W78	75x50x35	ATDK1000ME650
K1010MA650	1130	6500	12600	794x103	850-1150	1.610	0.900	125	0.0150	W77	75x50x26	ATDK1010MA650
K1495HE650	1495	6500	21800	2.38x106	1200-1500	1.496	0.606	125	0.0125	W80	100x66x35	ATDK1495HE650
K1670HA650	1670	6500	21800	2.38x106	1200-1500	1.496	0.606	125	0.0105	W79	100x66x26	ATDK1670HA650	-
K2085TE650	2145	6500	33000	5.45x106	1450-1800	1.260	0.410	125	0.0095	W82	112x75x35	ATDK2085TE650
K2325TJ650	2380	6500	33000	5.45x106	1450-1800	1.260	0.410	125	0.0080	W81	112x75x26	ATDK2325TJ650
K2359TC650	2359	6500	27000	3.65x106	1100-1500	1.391	0.360	115	0.0085	W14	112x75x26	ATDK2359TC650
K2359TD650	2359	6500	27000	3.65x106	1100-1500	1.391	0.360	115	0.0085	W51	112x75x35	ATDK2359TD650
K2973FC650	2973	6500	35400	6.27x106	1100-1500	1.581	0.207	115	0.0065	W15	144x100x36	ATDK2973FC650
K2973FD650	2973	6500	35400	6.27x106	1100-1500	1.581	0.207	115	0.0065	W48	150x100x26	ATDK2973FD650
K3745EA650	3745	6500	35400	6.26x106	1500-1800	1.320	0.270	125	0.0050	W107	124x85x26	ATDK3745EA650

SCR Thyristors 6500V Dynex Semiconductor

Les thyristors de contrôle de phase Dynex de la série DCR 6500V et ses remplaçants sont disponibles avec des cotes actuelles de 490A jusqu'à 4660A. Une capacité de surcharge élevée garantit que les thyristors conviennent aux applications sans fusible. Fonctionnant à des fréquences de ligne où les pertes de commutation sont faibles, les faibles pertes de conduction des thyristors de contrôle de phase augmentent l'efficacité du système.

Type	IT(AV)M (TC=60°C)	VDRM VRRM	ITSM	dv/dt	di/dt	Rth(j-c)	Fm	Cas	Dimensions ØDxØdxH	Remplacement AS ENERGITM	Fiche technique
	A	V	kA	V/µs	A/µs	ºC/kW	kN		mm		PDF
Thyristors up to 6500V
DCR490J65	490	6500	6.6	1500	200	38	10 - 13	J	57x33.95x35.15	ATCR490J65
DCR590G65	595	6500	6.6	1500	200	27	10 - 13	G	58.5x34x27.1	ATCR590G65
DCR820N65	820	6500	12	1500	200	22	20 - 25	N	73x47x35.15	ATCR820N65
DCR890F65	894	6500	12	1500	200	18	20 - 25	F	73x47x27.1	ATCR890F65
DCR1570L65	1568	6500	22	1500	300	12	33 - 41	L	98.9x62.85x35.2	ATCR1570L65
DCR1650C65	1650	6500	22	1500	300	10	33 - 41	C	98.9x62.9x27.1	ATCR1650C65
DCR2220Y65	2220	6500	30	1500	300	8	48 - 59	Y	112.5x73x35.73	ATCR2220Y65
DCR2290V65	2290	6500	30	1500	500	7	48 - 59	V	110x73x27.95	ATCR2290V65
DCR2880B65	2840	6500	38.9	1500	300	7	68 - 84	B	120x84.6x35.3	ATCR2880B65
DCR2950W65	2940	6500	38.9	1500	300	6	68 - 84	W	120x84.6x28	ATCR2950W65
DCR3220A65	3220	6500	43	2000	500	6	74 - 91	A	148x100x35.9	ATCR3220A65
DCR3480M65	3480	6500	43	2000	500	5	74 - 91	M	148x100x26.5	ATCR3480M65
Thyristors up to 6500V - Low Conduction Loss
DCR3360A65	3360	6500	44.7	2000	500	6	74 - 91	A	148x100x35.9	ATCR3360A65
DCR3620M65	3620	6500	44.7	2000	500	5	74 - 91	M	148x100x26.5	ATCR3620M65
DCR4660H65	4660	6500	69.1	2000	500	4	120 - 155	H	170x115x35.7	ATCR4660H65
Thyristors up to 6500V - Low Switching Loss
DCR3120A65	3120	6500	41.5	2000	500	6	74 - 91	A	148x100x35.9	ATCR3120A65
DCR3370M65	3370	6500	41.5	2000	500	5	74 - 91	M	148x100x26.5	ATCR3370M65
DCR4420H65	4420	6500	64.6	2000	500	4	120 - 155	H	170x115x35.7	ATCR4420H65

Dissipateurs de chaleur refroidis par air et par eau pour thyristors à disque

Le fonctionnement des dispositifs semi-conducteurs à des courants et des tensions inverses élevés s'accompagne d'une puissance élevée dans la jonction p-n de la puce de silicium.

Des dissipateurs thermiques à air et à eau sont utilisés pour refroidir les thyristors SCR de puissance.

Le dissipateur thermique est caractérisé par la valeur de la puissance dissipée et la surface de refroidissement. Il est sélectionné en fonction de la dissipation thermique requise à la puissance de fonctionnement du thyristor.

Dans les thyristors à disque, la compression nécessaire des contacts de presse n'est assurée que s'ils sont assemblés avec des dissipateurs de chaleur.

Pour minimiser les pertes électriques et maximiser la dissipation thermique, la force de serrage nécessaire Fm doit être assurée lors de l'assemblage.

La plage de valeurs de la force axiale sur le thyristor Fm, c'est-à-dire la force de compression du thyristor, est comprise entre 10 et 100 kN en fonction du diamètre du boîtier (type de boîtier) et est spécifiée dans la fiche technique.

Les dissipateurs sont utilisés pour les semi-conducteurs en forme de disque (type tablette) avec un diamètre de surface de contact de Ø19 mm à Ø100 mm.

Voir pour plus d'informations sur les dissipateurs pour les thyristors SCR à disque:
"Dissipateurs refroidis par air Série O", "Radiateur à air série SF", "Dissipateur thermique à eau série SS".

Recommandations d'installation pour les thyristors à disque de puissance

La fiabilité du transfert de chaleur et du contact électrique entre les surfaces de contact du thyristor et du refroidisseur sur toute la plage de température est assurée par un couple approprié (force de serrage).

Avant de procéder à l'assemblage, vous devez effectuer les opérations suivantes inspection visuelle (1) les surfaces de contact pour les dommages mécaniques et essuyer (2), imbibés d'alcool (toluène, essence, acétone).

Après inspection, fixer les contacts actuels (pistes), installer une goupille pour fixer l'alignement de la structure.

Pour améliorer les paramètres de transfert de chaleur, il est recommandé de pour lubrifier (3) une fine couche de pâte conductrice thermique à base de silicone avant l'assemblage, ce qui n'est pas une condition obligatoire pour l'installation.

Installer le thyristor (3), la deuxième partie de la glacière, l'isolateur en fibre de verre et la rondelle de butée.

Pour enfiler la traverse (4) et serrer uniformément les écrous. Assurez-vous que pas de désalignement et régularité des surfaces de contact.

Lorsque les pièces sont suffisamment serrées mais mobiles, il est recommandé de placer le refroidisseur sur une surface plane et de l'exposer à la lumière du jour vérification de la tolérance au parallélisme du plan adjacent global des surfaces (5).

Serrer chaque écrou à son tour (environ un quart de tour) jusqu'à l'arrêt (6). Le degré de déviation de la traverse détermine si la force de serrage obtenue correspond à celle requise.

Après l'installation, les fixations (écrous et rondelles) doivent être protégées contre la corrosion.

Conseils et recommandations pour les thyristors de puissance:

Les thyristors de puissance ne doivent pas fonctionner pendant de longues périodes à leur charge limite pour tous les paramètres. Dans ce cas, le facteur de sécurité est déterminé par le degré de fiabilité requis du dispositif.

Remplacer un thyristor de puissance défaillant par un thyristor dont les paramètres correspondent à ceux du thyristor remplacé.

Un surrefroidissement doit être prévu lorsque l'appareil est utilisé dans un environnement où la température ambiante est élevée.

Il est recommandé de nettoyer périodiquement les thyristors de puissance et les refroidisseurs pour éliminer la poussière et les contaminants afin d'assurer une bonne dissipation de la chaleur.

Des diviseurs de courant inductifs (souvent des fils toroïdaux torsadés) doivent être utilisés pour égaliser les courants entre les thyristors de puissance connectés en parallèle. Les méthodes de connexion les plus courantes sont le circuit fermé, le circuit à bobine commune ou le thyristor de puissance. L'efficacité des diviseurs de courant dans ce cas est déterminée par la section du fil magnétique.

La prévention du déséquilibre de la tension lorsque les thyristors de puissance sont connectés en série est obtenue en utilisant des résistances shunt connectées en parallèle avec chaque thyristor. L'égalisation de la tension dans les conditions transitoires est assurée en connectant des condensateurs en parallèle à chaque thyristor.

Il est strictement interdit de toucher les thyristors de puissance sous haute tension pendant leur fonctionnement.
