Module de diode de redressement de puissance AMKD 152-16 H1 (152A 1600V)

Courant direct moyen, I_FAV (T_case)	171A (85ºC) 132A (100ºC)
Tension, V_RRM	1600V
Circuit
AMKD 152-16 H1	sur demande + –
Poids	165 g
Paquet, Dimensions L×B×H	Package 2 94x34x30
Fiche technique

Module de diode de redressement AMKD 152-16 H1 AS ENERGI^TM dans une norme internationale paquet, 152A 1600V.

Les modules à diodes se caractérisent par une grande capacité de cyclage électrique et thermique, ce qui signifie une grande fiabilité et une longue durée de vie dans les modes de fonctionnement intensifs. Les modules à diodes sont logés dans un boîtier standard, ce qui facilite l'intégration du dispositif dans l'équipement existant.

Les bornes principales (alimentation) se trouvent sur le dessus du boîtier et sont marquées comme suit: 1, 2, 3 (anode-cathode commune, cathode, anode).

Les modules à double diode de la série AMKD sont utilisés dans divers équipements de puissance - unités de puissance et de contrôle, régulateurs de puissance, régulateurs CA, contrôle de moteurs CC, démarreurs progressifs de moteurs CA, convertisseurs, contrôleurs de hauts fourneaux ou de processus chimiques, équipements de soudage, et comme redresseurs pour les convertisseurs CA.

Nos modules sont proposés dans plusieurs topologies à double ou simple dispositif pour presque toutes les applications de contrôle de phase ou de redressement.

Notre société offre une garantie de qualité pour les modules de diodes de redressement de 2 ans à compter de la date d'achat. Lors de la fourniture de modules de diodes, nous fournissons, si nécessaire, un passeport technique et un certificat de conformité.

Le prix final des modules de diodes de redressement dépend de la classe, de la quantité, des conditions de livraison, du fabricant, du pays d'origine et du mode de paiement.

Spécifications générales du module de diodes de redressement AMKD 152-16 H1:

Spécifications du module de diodes		AMKD 152-16 H1
Courant direct moyen maximal admissible (température du boîtier)	I_FAV (T_case)	171 A (85ºC) 132 A (100ºC)
Tension inverse pulsée répétitive	V_RRM	1600 V
Courant de surtension à l'état passant	I_FSM	4500 A
Facteur de sécurité	I²t	101 kA²·s
Tension de seuil	V_(TO)	0.82 V
Résistance de la pente à l'état pur	r_T	1.35 mΩ
Température de jonction	T_{vj max}	135 ºC
Résistance thermique, de la jonction au boîtier	R_th(j-c)	0.20 ºC/W
Conception (interrupteurs)	-	double composante
Type (schéma)	-	diode-diode
Poids	W	165 g
Paquet, Dimensions, mm	L×B×H	Package 2 94x34x30
Fiche technique	PDF

Guide de numérotation des pièces pour les modules de diodes de redressement AMKD:

152

–

A	–	AS ENERGI^TM
M	–	Type de semi-conducteur: Module.
KD	–	Topologie de la connexion interne: Diode-Diode.
152	–	Courant nominal (I_TAV), A.
16	–	Classe de tension (V_RRM/100).
H4	–	Option, le cas échéant, H4 moyens V_isol = 4800 V. H1 steht für V_isol = 3600 V.

Alternatives possibles, remplacements, produits analogues, équivalents:

Liste des séries de modules de diodes de puissance présentant des paramètres et des tailles de boîtier similaires.

Série	I_FAV (T_case)	V_RRM	Topologie	Dimensions, mm	Paquet	Fiche technique
AMKD 152-16 H1	132 A (100ºC)	1600 V	diode-diode	94x34x30	2
SKKD 152/16 H1	132 A (100ºC)	1600 V	diode-diode	94x34x30	2
MD3-155-F	155 A (100ºC)	3000-3600 V	diode-diode	94x34x30	2

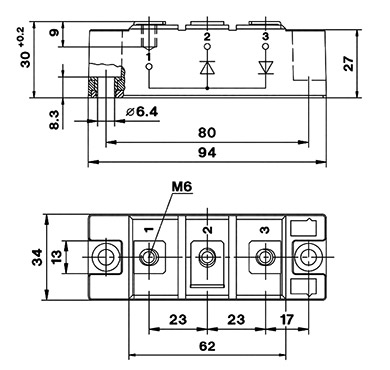

Dimensions du module de diode de redressement AMKD 152-16 H1:

Paquet 2

Schéma de circuit des modules de diodes de redressement AMKD:

1 (АК), 2 (К), 3 (А) – bornes principales (alimentation).

Module de diode AMKD 152-16 H1 Fiche technique:

Télécharger la fiche technique du module diode de redressement AMKD 152-16 H1
