AS ENERGIModule de diode de redressement de puissance AMKD 100-04 (100A 400V)
| Courant direct moyen, IFAV (Tcase) | 100A (85ºC) 67A (100ºC) |
| Tension, VRRM | 400V |
| Circuit |  |
| AMKD 100-04 | sur demande
|
| Poids | 95 g |
| Paquet, Dimensions L×B×H | Package 1 93x20x30 |
| Fiche technique |  |
Module de diode de redressement AMKD 100-04 AS ENERGITM dans une norme internationale paquet, 100A 400V.
Les modules à diodes se caractérisent par une grande capacité de cyclage électrique et thermique, ce qui signifie une grande fiabilité et une longue durée de vie dans les modes de fonctionnement intensifs. Les modules à diodes sont logés dans un boîtier standard, ce qui facilite l'intégration du dispositif dans l'équipement existant.
Les bornes principales (alimentation) se trouvent sur le dessus du boîtier et sont marquées comme suit: 1, 2, 3 (anode-cathode commune, cathode, anode).
Les modules à double diode de la série AMKD sont utilisés dans divers équipements de puissance - unités de puissance et de contrôle, régulateurs de puissance, régulateurs CA, contrôle de moteurs CC, démarreurs progressifs de moteurs CA, convertisseurs, contrôleurs de hauts fourneaux ou de processus chimiques, équipements de soudage, et comme redresseurs pour les convertisseurs CA.
Nos modules sont proposés dans plusieurs topologies à double ou simple dispositif pour presque toutes les applications de contrôle de phase ou de redressement.
Notre société offre une garantie de qualité pour les modules de diodes de redressement de 2 ans à compter de la date d'achat. Lors de la fourniture de modules de diodes, nous fournissons, si nécessaire, un passeport technique et un certificat de conformité.
Le prix final des modules de diodes de redressement dépend de la classe, de la quantité, des conditions de livraison, du fabricant, du pays d'origine et du mode de paiement.
Spécifications générales du module de diodes de redressement AMKD 100-04:
| Spécifications du module de diodes | AMKD 100-04 | |
| Courant direct moyen maximal admissible (température du boîtier) | IFAV (Tcase) | 100 A (85ºC) 67 A (100ºC) |
| Tension inverse pulsée répétitive | VRRM | 400 V |
| Courant de surtension à l'état passant | IFSM | 2000 A |
| Facteur de sécurité | I2t | 20 kA2·s |
| Tension de seuil | V(TO) | 0.85 V |
| Résistance de la pente à l'état pur | rT | 1.3 mΩ |
| Température de jonction | Tvj max | 125 ºC |
| Résistance thermique, de la jonction au boîtier | Rth(j-c) | 0.35 ºC/W |
| Conception (interrupteurs) | - | double composante |
| Type (schéma) | - | diode-diode |
| Poids | W | 95 g |
| Paquet, Dimensions, mm | L×B×H | Package 1 93x20x30 |
| Fiche technique | |
|
Guide de numérotation des pièces pour les modules de diodes de redressement AMKD:
| A | M | KD | 100 | – | 04 |
| A | – |  AS ENERGITM |
| M | – | Type de semi-conducteur: Module. |
| KD | – | Topologie de la connexion interne: Diode-Diode. |
| 100 | – | Courant nominal (ITAV), A. |
| 04 | – | Classe de tension (VRRM/100). |
Alternatives possibles, remplacements, produits analogues, équivalents:
Liste des séries de modules de diodes de puissance présentant des paramètres et des tailles de boîtier similaires.
| Série | IFAV (Tcase) | VRRM | Topologie | Dimensions, mm | Paquet | Fiche technique |
| AMKD 100-04 | 100 A (85ºC) | 400 V | diode-diode | 93x20x30 | 1 | |
| SKKD 100/04 | 100 A (85ºC) | 400 V | diode-diode | 93x20x30 | 1 | |
| MDD-100-4 | 100 A (100ºC) | 400 V | diode-diode | 92x20x30 | 1 | |
| MDD-125-4 | 125 A (92ºC) | 400 V | diode-diode | 94x34x32 | 2 | |

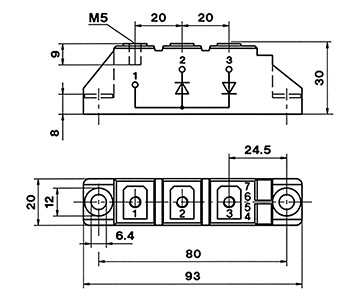

Dimensions du module de diode de redressement AMKD 100-04:
Paquet 1
Schéma de circuit des modules de diodes de redressement AMKD:
|
|
1 (АК), 2 (К), 3 (А) – bornes principales (alimentation). |
Module de diode AMKD 100-04 Fiche technique:
Télécharger la fiche technique du module diode de redressement AMKD 100-04
