AS ENERGIIGBT Module SKM600GA176D (400A 1700V) Semikron Remplacement
| Numéro de pièce Semikron | SKM600GA176D |
| Courant nominal de collecteur, ICnom | 400А |
| Tension collecteur-émetteur, VCES | 1700V |
| Paquet, Dimensions L×B×H | Paquet 4 106x62x37 mm |
| Fiche technique |  |
| Remplacement AS ENERGITM | AMM600GA176D |
| Ajouter au panier | sur demande
|
IGBT Module AMM600GA176D AS ENERGITM est un remplacement, un analogue, une alternative et un équivalent pour le module IGBT SKM600GA176D SEMIKRON (boîtier SEMITRANS). Courant nominal de collecteur ICnom – 400 ampère, courant collecteur continu IC – 660 ampère, tension collecteur-émetteur VCES – 1700V. Commutateurs - Interrupteur unique.
Les modules IGBT sont logés dans un boîtier industriel standard, ce qui facilite l'intégration de l'appareil dans l'équipement existant.
Les modules IGBT (Insulated Gate Bipolar Transistor) sont utilisés comme éléments de commutation pour les convertisseurs de puissance des entraînements à vitesse variable pour les moteurs, les entraînements à inverseur CA, les onduleurs, les soudeuses électroniques, les hacheurs de freinage, les alimentations sans interruption, et autres. Les topologies disponibles comprennent le demi-pont, l'interrupteur simple, le sixpack, le 3-niveaux et bien d'autres encore, couvrant ainsi tous les domaines d'application.
Le module de puissance IGBT devient le dispositif préféré pour les applications de haute puissance en raison de sa capacité à améliorer les performances en matière de commutation, de température, de poids et de coût.
Les spécifications techniques du module IGBT SKM600GA176D et AMM600GA176D, fiche technique pdf, topologie de la connexion interne, schéma et dimensions sont listées ci-dessous.
Notre société offre une garantie de qualité pour les modules IGBT de 2 ans à compter de la date d'achat. Lors de la fourniture de modules IGBT, nous fournissons, si nécessaire, un passeport technique et un certificat de conformité.
Le prix final des modules IGBT dépend de la classe de tension, de la quantité, des conditions de livraison, du fabricant, du pays d'origine et du mode de paiement.
Spécifications générales du module IGBT SKM600GA176D Semikron et remplacement:
| IGBT module spécifications | SKM600GA176D | |
| IGBT | ||
| Courant nominal de collecteur | ICnom | 400 A |
| Courant continu du collecteur (température du boîtier) | IC | 660 A (25ºC) |
| Tension collecteur-émetteur | VCES | 1700 V |
| Tension de saturation collecteur-émetteur (Tj = 25ºC typ.) | VCE(sat) | 2.00 V |
| Dissipation d'énergie lors de la mise sous tension | Eon | 255 mJ |
| Dissipation d'énergie pendant l'arrêt | Eoff | 155 mJ |
| Diode | ||
| Courant direct continu en courant continu (température du boîtier) | IF | 600 A (25ºC) |
| Tension directe (Tj = 25ºC typ.) | VF | 1.60 V |
| Dissipation d'énergie lors de la récupération inverse (diode) | Err | 102 mJ |
| Module | ||
| Topologie du circuit | - | |
| Interrupteurs | - | Interrupteur unique |
| Poids | W | 0.33 kg |
| Dessin, emballage, dimensions, mm | L×B×H | Paquet 4 106x62x37 |
| Remplacement AS ENERGITM | type | AMM600GA176D |
| Fiche technique | |
|
Guide de numérotation des pièces pour les modules IGBT :
| A | M | M | 600 | GA | 17 | 6D |
| A | – |  AS ENERGITM |
| M | – | Groupe de produits: Module. |
| M | – | Type de semi-conducteur: Module IGBT. |
| 600 | – | Courant nominal de collecteur ICnom, Amp. |
| GA | – | Topologie de la connexion interne. |
| 17 | – | Classe de tension collecteur-émetteur VCES / 100. |
| 6D | – | Caractéristiques, par exemple caractéristiques de la puce IGBT, numéro de référence interne. |

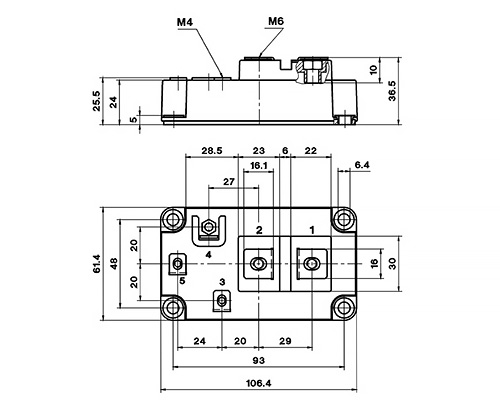

Dimensions du module IGBT SKM600GA176D et du module de remplacement AMM600GA176D:
Paquet 4
Schéma de circuit du module IGBT SKM600GA176D et du module de remplacement AMM600GA176D:
Topologie GA
