Résistances 75W Tubulaire à enroulement filaire Réglable et matériel de montage

Puissance		75W
Gamme de résistance		1.8 Ohm – 100 kOhm
Tolérance de résistance		±5%, ±10%
Prix	Résistance APT 75W 1.8R - 43R	$7.86
	Résistance APT 75W 47R - 220R	$7.79
	Résistance APT 75W 230R - 10K	$7.51
	Résistance APT 75W 11K - 100K	$8.01
Dimensions D×L×H×d		30×140×43×20 mm
Poids		135 g

Résistances filaires réglables (régulées, variables) de forte puissance de type APT (Adjustable Painted Tubular Resistors), puissance de dissipation 75W, résistance nominale de 1,8 Ohm à 100 kOhm. Les séries de résistances similaires sont RX20, RXG. Les résistances sont conçues pour être utilisées dans des circuits en courant alternatif et en courant continu, afin de limiter le courant et de répartir la tension. Les résistances ayant une puissance nominale spécifique peuvent également être fabriquées sur commande individuelle.

Fiche technique PDF pour Résistances tubulaires filaires réglables.

Les valeurs de résistance des résistances sont conformes à la série E24.

Structurellement, la résistance se compose d'un noyau tubulaire en céramique sur lequel est enroulé un fil en constantan (résistance à faible résistance) ou en nichrome (résistance à haute résistance). Les résistances sont recouvertes d'une peinture isolante résistante à la chaleur et à l'humidité.

La résistance est ajustée en changeant la position du collier de serrage mobile (contact mobile) le long du boîtier (tube). Le contact entre le collier de serrage et les bobines de fil de la résistance est assuré par la face non peinte du boîtier.

Les contacts, les fils de résistance sont rigides, de type ruban avec des trous de vis ou pour souder les conducteurs. Le type de montage est articulé. Le montage des résistances sur le panneau est assuré par un ensemble de fixations. La tolérance de la résistance est de ±5%, ±10%.

La tension de fonctionnement maximale en courant alternatif est de 1000V, en courant continu - 1400V. La température ambiante élevée de fonctionnement ne dépasse pas +155°C (en même temps, la puissance est réduite à 60% de la puissance nominale), la température limite pouvant atteindre +250°C. La résistance d'isolement des résistances à fil est d'au moins 1000 MOhm. Durée de vie - au moins 15 000 heures.

En utilisant la calculatrice, il est pratique de calculer la résistance totale lorsque les résistances sont connectées en parallèle ou en série, et la résistance de la résistance dans le circuit.

Les caractéristiques comparatives des résistances à fil, des résistances en ciment et des résistances dans un boîtier en aluminium sont présentées dans le tableau comparatif.

Les spécifications détaillées des résistances, les dimensions d'encombrement et de montage, le kit de montage, les recommandations d'installation et d'utilisation sont donnés sur la page ci-dessous.

Notre société est engagée dans la production et la vente de résistances tubulaires bobinées. Tous nos produits passent un contrôle de qualité strict et répondent aux normes nécessaires. Comme nous sommes le fabricant et que le prix du produit final n'inclut pas les majorations des revendeurs, nous avons des prix bas pour l'emballage des selles.

La période de garantie des résistances 75W fournies par notre société est de 2 ans. Les documents confirmant la qualité des produits sont fournis.

Le prix final de 75W Résistances tubulaires filaires ajustables et variables dépend de la quantité, des conditions de livraison et du mode de paiement.

Pour toute question concernant l'acquisition de Résistances tubulaires filaires 75W, envoyez une demande par courrier électronique à l'adresse suivante:

[email protected]

Et nous vous ferons une offre commerciale pour la livraison.
Pour un grand nombre de personnes, nous fournirons un prix individuel!!!

Nous sommes disposés à fabriquer des produits dans nos installations de production en fonction de vos demandes et de vos tâches techniques.

Gamme de valeurs nominales des résistances tubulaires ajustables à enroulement filaire en céramique 75 Watts:

1.8 Ohm – 62 Ohm		68 Ohm – 2.7 kOhm		3 kOhm – 100 kOhm
Nominal	Price	Nominal	Price	Nominal	Price
APT 75W 1.8 Ohm	$7.86 + –	APT 75W 68 Ohm	$7.79 + –	APT 75W 3 kOhm	$7.51 + –
APT 75W 2 Ohm	$7.86 + –	APT 75W 75 Ohm	$7.79 + –	APT 75W 3.3 kOhm	$7.51 + –
APT 75W 2.2 Ohm	$7.86 + –	APT 75W 82 Ohm	$7.79 + –	APT 75W 3.6 kOhm	$7.51 + –
APT 75W 2.4 Ohm	$7.86 + –	APT 75W 91 Ohm	$7.79 + –	APT 75W 3.9 kOhm	$7.51 + –
APT 75W 2.7 Ohm	$7.86 + –	APT 75W 100 Ohm	$7.79 + –	APT 75W 4.3 kOhm	$7.51 + –
APT 75W 3 Ohm	$7.86 + –	APT 75W 110 Ohm	$7.79 + –	APT 75W 4.7 kOhm	$7.51 + –
APT 75W 3.3 Ohm	$7.86 + –	APT 75W 120 Ohm	$7.79 + –	APT 75W 5.0 kOhm	$7.51 + –
APT 75W 3.6 Ohm	$7.86 + –	APT 75W 130 Ohm	$7.79 + –	APT 75W 5.1 kOhm	$7.51 + –
APT 75W 3.9 Ohm	$7.86 + –	APT 75W 150 Ohm	$7.79 + –	APT 75W 5.6 kOhm	$7.51 + –
APT 75W 4.3 Ohm	$7.86 + –	APT 75W 160 Ohm	$7.79 + –	APT 75W 6.2 kOhm	$7.51 + –
APT 75W 4.7 Ohm	$7.86 + –	APT 75W 180 Ohm	$7.79 + –	APT 75W 6.8 kOhm	$7.51 + –
APT 75W 5.0 Ohm	$7.86 + –	APT 75W 200 Ohm	$7.79 + –	APT 75W 7.5 kOhm	$7.51 + –
APT 75W 5.1 Ohm	$7.86 + –	APT 75W 220 Ohm	$7.79 + –	APT 75W 8.2 kOhm	$7.51 + –
APT 75W 5.6 Ohm	$7.86 + –	APT 75W 240 Ohm	$7.51 + –	APT 75W 9.1 kOhm	$7.51 + –
APT 75W 6.2 Ohm	$7.86 + –	APT 75W 270 Ohm	$7.51 + –	APT 75W 10 kOhm	$7.51 + –
APT 75W 6.8 Ohm	$7.86 + –	APT 75W 300 Ohm	$7.51 + –	APT 75W 11 kOhm	$8.01 + –
APT 75W 7.5 Ohm	$7.86 + –	APT 75W 330 Ohm	$7.51 + –	APT 75W 12 kOhm	$8.01 + –
APT 75W 8.2 Ohm	$7.86 + –	APT 75W 360 Ohm	$7.51 + –	APT 75W 13 kOhm	$8.01 + –
APT 75W 9.1 Ohm	$7.86 + –	APT 75W 390 Ohm	$7.51 + –	APT 75W 15 kOhm	$8.01 + –
APT 75W 10 Ohm	$7.86 + –	APT 75W 430 Ohm	$7.51 + –	APT 75W 18 kOhm	$8.01 + –
APT 75W 11 Ohm	$7.86 + –	APT 75W 470 Ohm	$7.51 + –	APT 75W 20 kOhm	$8.01 + –
APT 75W 12 Ohm	$7.86 + –	APT 75W 500 Ohm	$7.51 + –	APT 75W 22 kOhm	$8.01 + –
APT 75W 13 Ohm	$7.86 + –	APT 75W 510 Ohm	$7.51 + –	APT 75W 24 kOhm	$8.01 + –
APT 75W 15 Ohm	$7.86 + –	APT 75W 560 Ohm	$7.51 + –	APT 75W 27 kOhm	$8.01 + –
APT 75W 16 Ohm	$7.86 + –	APT 75W 620 Ohm	$7.51 + –	APT 75W 30 kOhm	$8.01 + –
APT 75W 18 Ohm	$7.86 + –	APT 75W 680 Ohm	$7.51 + –	APT 75W 33 kOhm	$8.01 + –
APT 75W 20 Ohm	$7.86 + –	APT 75W 750 Ohm	$7.51 + –	APT 75W 36 kOhm	$8.01 + –
APT 75W 22 Ohm	$7.86 + –	APT 75W 820 Ohm	$7.51 + –	APT 75W 39 kOhm	$8.01 + –
APT 75W 24 Ohm	$7.86 + –	APT 75W 910 Ohm	$7.51 + –	APT 75W 43 kOhm	$8.01 + –
APT 75W 27 Ohm	$7.86 + –	APT 75W 1 kOhm	$7.51 + –	APT 75W 47 kOhm	$8.01 + –
APT 75W 30 Ohm	$7.86 + –	APT 75W 1.1 kOhm	$7.51 + –	APT 75W 50 kOhm	$8.01 + –
APT 75W 33 Ohm	$7.86 + –	APT 75W 1.2 kOhm	$7.51 + –	APT 75W 51 kOhm	$8.01 + –
APT 75W 36 Ohm	$7.86 + –	APT 75W 1.3 kOhm	$7.51 + –	APT 75W 56 kOhm	$8.01 + –
APT 75W 39 Ohm	$7.86 + –	APT 75W 1.5 kOhm	$7.51 + –	APT 75W 62 kOhm	$8.01 + –
APT 75W 43 Ohm	$7.86 + –	APT 75W 1.6 kOhm	$7.51 + –	APT 75W 68 kOhm	$8.01 + –
APT 75W 47 Ohm	$7.79 + –	APT 75W 1.8 kOhm	$7.51 + –	APT 75W 75 kOhm	$8.01 + –
APT 75W 50 Ohm	$7.79 + –	APT 75W 2 kOhm	$7.51 + –	APT 75W 82 kOhm	$8.01 + –
APT 75W 51 Ohm	$7.79 + –	APT 75W 2.2 kOhm	$7.51 + –	APT 75W 91 kOhm	$8.01 + –
APT 75W 56 Ohm	$7.79 + –	APT 75W 2.4 kOhm	$7.51 + –	APT 75W 100 kOhm	$8.01 + –
APT 75W 62 Ohm	$7.79 + –	APT 75W 2.7 kOhm	$7.51 + –

Guide de numérotation des pièces pour les résistances 75W:

Résistance

APT

75W

500 Ohm

±10%

Résistance	–	Nom du produit.
APT	–	Série de résistances tubulaires peintes réglables.
75W	–	Puissance nominale, Watts.
500 Ohm	–	Résistance nominale, Ohm.
±10%	–	Tolérance.

Spécifications électriques et techniques des résistances tubulaires bobinées 75W:

Puissance	75W
Gamme de résistance	1.8 Ohm – 100 kOhm
Série de valeurs de résistance nominale	E24, Fiche technique des valeurs de résistance
Tolérance de résistance	± 5%, ± 10%
Tension nominale	V_max = (P_nom × R_nom)^0.5
Tension maximale de fonctionnement	1400V
Température de fonctionnement	-60°C ... +155°C
Augmentation de la température ambiante de fonctionnement	70ºC
Humidité relative à 35°C sans condensation	<98%
Coefficient de température de la résistance	±500 ppm/°C
Résistance à l'insulte	1000 MOhm
Durée de vie	15000 heures

Matériel de montage pour résistances tubulaires bobinées

Le matériel de montage est utilisé pour monter les résistances. Les résistances peuvent être fournies avec un ensemble de matériel de montage, y compris les supports de montage (coins), qui doivent être commandés individuellement.


Photo	Série d'accessoires de montage et de supports	Prix	Dimensions, mm							Poids
			Tige filetée		Bague en céramique		Supports de montage	Taille entre l'axe de la résistance et le panneau	Taille entre la résistance et le panneau
			L	Ød₁	ØD	Ød	AxAxB	k	h
	HDW 75W	$1.22 + –	210	М5	30	18	30x30x15	24	9.5±1	55 g
	BR 75W (2 pcs.)	$0.50 + –								21 g

Complétude du matériel de montage pour résistance tubulaire à enroulement filaires


Objet	7.5, 10, 15 Watt	25, 50, 75, 100, 160 Watt
Tige filetée M5	1 pièces	1 pièces
Bague en céramique	-	2 pièces
Ecrou à vis M5	2 pièces	2 pièces
Rondelle plate	2 pièces	2 pièces
Rondelle élastique	2 pièces	2 pièces
Laveuse à l'amiante	2 pièces	2 pièces
Laveuse Textolite	2 pièces	-
Supports (coins)	-	2 pièces

Méthodes d'installation des résistances tubulaires

En raison de l'influence des facteurs mécaniques sur les résistances, le mode d'installation à charnière est appliqué. Les résistances sont fixées aux plaques de montage à l'aide de matériel de montage:

résistance alimentation de 3 à 25 Watt – en porte-à-faux ou sur deux supports aux extrémités des montants de montage
résistance alimentation de 50 à 160 Watt – uniquement sur deux supports aux extrémités des goujons de montage

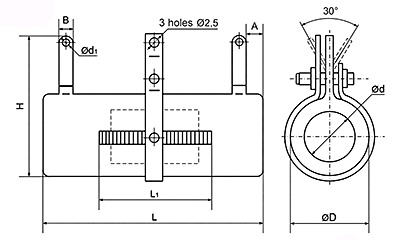

Dimensions d'encombrement et de montage des résistances tubulaires filaires réglables 75W:


L, mm	L₁, mm	ØD, mm	H, mm	Ød, mm	Ød₁, mm	B, mm	A, mm
140	110	30	43	20	3	6	4.5

Résistances de puissance tubulaires en céramique à enroulement filaire par AS ENERGI

Notre société est engagée dans la fabrication et la vente de résistances tubulaires bobinées de type fixe et réglable.
Vous pouvez nous acheter des résistances dans n'importe quel volume, et lorsque vous commandez des lots importants, le prix sera plus bas.
Nous avons gagné la confiance de nos clients et fournissons des produits dans le monde entier.

Pour acheter des résistances tubulaires WireWound, envoyez une demande par courrier électronique à:

[email protected]

Nous vous ferons parvenir une offre commerciale pour la livraison.

Fiche technique (spécification pdf) pour Résistances tubulaires filaires réglables:

Fiche technique PDF pour Résistances tubulaires filaires réglables

Guide d'utilisation et de fonctionnement des résistances:

Souder les fils aux conducteurs de la résistance dans les trous prévus à cet effet.
Lors de l'installation de résistances dans un équipement, il est recommandé d'utiliser la soudure Sn40Pb60. La température du cœur du fer à souder est de 300°C. La puissance du fer à souder est de 65 W. Le flux doit être composé de 25 % en poids de colophane et de 75 % en poids d'alcool isopropylique ou éthylique. Le temps de soudure est de 5 secondes.
La tension qui peut être fournie à la résistance ne doit pas dépasser la valeur calculée sur la base de la puissance nominale (ou admissible) P_nom et de la résistance nominale R_nom selon la formule:
V_max = (P_nom × R_nom)^0.5
Valeur de la fréquence de résonance - 1500 Hz.
95 % de ressources de travail - 30 000 heures.
Les résistances peuvent fonctionner sous l'influence de gaz de cette composition (sans formation de mélange explosif):
- azote - jusqu'à 96%;
- oxygène - jusqu'à 50;
- dioxyde de carbone - jusqu'à 3%;
- hydrogène - jusqu'à 20%;
- hélium - jusqu'à 1%;
- argon - jusqu'à 1,5%.
Le fonctionnement des résistances pendant et après une exposition à une pression atmosphérique réduite à 10~5 mm Hg est autorisé.
Dans les circuits électriques avec des tensions supérieures à 500V, les résistances doivent être utilisées avec une isolation supplémentaire aux points de montage.
Lors de l'utilisation de résistances dans des équipements soumis à des vibrations de 1 à 2500 Hz avec une accélération de 176,6 m/s² (18g), les fils de la résistance doivent être soudés avec une section de fil de 0,5 mm² avec isolation par un tube de polychlorovinyle Ø4 mm et longueur de 15-20 mm - pour les résistances 5-25 W, et Ø5 mm et longueur de 15-20 mm - pour les résistances 50-100 W.
La valeur de la force de traction doit être de 20N (2 kgf).
Fréquence supérieure de la plage dans laquelle il ne doit pas y avoir de fréquences de résonance – 1000 Hz.
La température maximale de la surface de la résistance ne dépasse pas 250°C.

Graphique de la réduction de puissance de la résistance:

La puissance de charge doit être réduite sur la base de la courbe de déclassement dès que la température ambiante dépasse les valeurs nominales.

Performances comparées des résistances de haute puissance:

Série de résistances		Type	Structure	Puissance, W	Gamme de résistance, Ohm	Tension maximale, V	Résistance Tolérance
	FPT, RX20	Fixe	Fil Tubulaire Céramique	3 - 160W	1 R - 100 K	~1000V =1400V	± 5% ± 10%
	APT, RX20	Réglable, régulé	Fil Tubulaire Céramique	3 - 160W	1 R - 100 K	~1000V =1400V	± 5% ± 10%
	SQP, RX27, CR-L	Fixe	Ciment céramique en fil de fer	5 - 25W	0,01 R - 100 K	~1500V =1000V	± 5%
	AH, HS, RX24	Fixe	Fil céramique, boîtier en aluminium avec radiateur	5 - 1000W	0,01 R - 100 K	~2500V =2500V	± 5%
