AS ENERGIThyristor à contrôle de phase KP300A-(12...18)
| Courant direct moyen, IT(AV) (TC, ºC) | 2800А (70ºC) |
| Tension, VDRM/VRRM | 5000-5600 V |
| Code de tension, VRRM / 100 | 50 – 56 |
| KP2800A-(50...56) | sur demande
|
| Dimensions ØDxØdxH | 120x80x26 mm |
| Poids | 1.39 kg |
| Fiche technique |  |
Thyristors à contrôle de phase KP2800A-(50...56)) AS ENERGITM sont des thyristors de puissance à usage général, également connus sous le nom de redresseurs contrôlés au silicium (SCR). Ils sont conçus pour convertir et contrôler les courants continus et alternatifs jusqu'à 2800A avec une fréquence allant jusqu'à 500Hz dans des circuits avec des tensions allant jusqu'à 5000V – 5600V (classe de tension de 50 à 56). Dimensions du thyristor ØDxØdxH - 120x80x26 mm (diamètre extérieur du boîtier X diamètre de la surface de contact X hauteur du boîtier), poids - 1.39 kg.
Valeurs nominales des thyristors: KP2800A 5000V, KP2800A 5200V, KP2800A 5400V, KP2800A 5600V.
L'anode et la cathode du thyristor (polarité) sont déterminées par le symbole figurant sur le boîtier. Ce thyristor peut être une alternative, un substitut, un analogue, un équivalent à d'autres types de thyristors 2800 amp dans un pack de disques.
Pour le refroidissement pendant le fonctionnement des thyristors de puissance, ceux-ci sont montés avec des refroidisseurs (dissipateurs de chaleur). En fonction de la quantité de chaleur générée et des conditions de travail des semi-conducteurs, il est possible d'utiliser un refroidissement par flux d'air naturel ou forcé.
Lors de l'assemblage, la force de serrage nécessaire Fm spécifique à chaque type de boîtier de thyristor (indiquée dans le tableau des paramètres) doit être fournie.
Les thyristors peuvent être fabriqués pour être utilisés dans des climats tempérés, froids et tropicaux. Les thyristors à disque de type KP sont utilisés dans divers convertisseurs de puissance (par exemple, dans les fours de fusion) où une commutation et un contrôle rapides des courants sont nécessaires.
Les spécifications et paramètres, fiches techniques PDF, dimensions, dessins, diagrammes de cas thyristors, refroidisseurs recommandés sont listés ci-dessous.
Notre société offre une garantie de qualité pour les thyristors de 2 ans à compter de la date d'achat. Lors de la livraison de thyristors, nous fournissons, si nécessaire, une déclaration de qualité et un certificat de conformité.
Le prix final des thyristors à contrôle de phase dépend de la classe, de la quantité, des conditions de livraison, du fabricant, du pays d'origine et du mode de paiement.
Spécifications générales des thyristors à contrôle de phase KP2800-(50...56):
| Spécifications des thyristors | KP2800A-(50...56) | |
| Courant direct moyen maximal admissible (température du boîtier) | IT(AV)/(TC) | 2800 A (70ºC) |
| Tension répétitive pulsée à l'état fermé; tension répétitive pulsée à l'état inverse | VDRM/VRRM | 5000-5600 V |
| Courant de surtension à l'état passant | ITSM | 34 kA |
| Facteur de sécurité | I2t | 5780 kA2·s |
| Taux critique d'augmentation de la tension à l'état bloqué | dv/dt | 1000 V/µs |
| Taux critique d'augmentation du courant à l'état passant | di/dt | 250 A/µs |
| Temps d'arrêt | tq | 800 µs |
| Température de la jonction p-n | Tvj max | 140 ºC |
| Résistance thermique, de la jonction au boîtier | Rth(j-c) | 0.007 ºC/W |
| Force de serrage | Fm ±10% | 70 kN |
| Poids | W | 1.39 kg |
| Dimensions | ØDxØdxH | 120x80x26 mm |
| Fiche technique | |
|
Guide de numérotation des pièces pour les thyristors à contrôle de phase KP2800A 5600V:
| KP | 2800A | – | 5600V |
| KP | – | Type de thyristor: Contrôle de phase thyristor à contrôle de phase,  AS ENERGITM |
| 2800A | – | Courant direct moyen à l'état ouvert IT(AV), A. |
| 5600V | – | Tension nominale, V. |

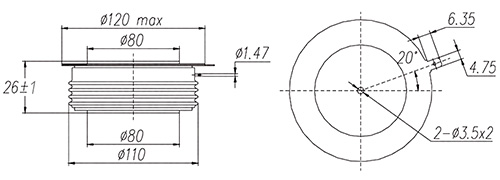

Polarité (anode, cathode, grille) et dimensions du thyristor à disque KP2800A-(50...56):
|
|
Thyristors KP2800-(50...56) Fiche technique:
Download datasheet for thyristors KP2800-(50...56)
Semi-conducteurs de haute puissance par AS ENERGI
Notre société est engagée dans la fabrication et la vente de semi-conducteurs de puissance (thyristors de puissance, diodes, modules).
Vous pouvez acheter des thyristors chez nous dans n'importe quel volume, et lorsque vous commandez des lots importants, le prix sera plus bas.
Nous avons gagné la confiance de nos clients et fournissons des produits dans le monde entier.
Pour toute question concernant l'acquisition de thyristors et de diodes de haute puissance, envoyez une demande par courrier électronique à l'adresse suivante:
Nous vous ferons parvenir une offre commerciale pour la livraison.
Pour un grand nombre de personnes, nous fournirons un prix individuel!!!
Nous sommes disposés à fabriquer des produits dans nos installations de production en fonction de vos demandes et de vos tâches techniques.
