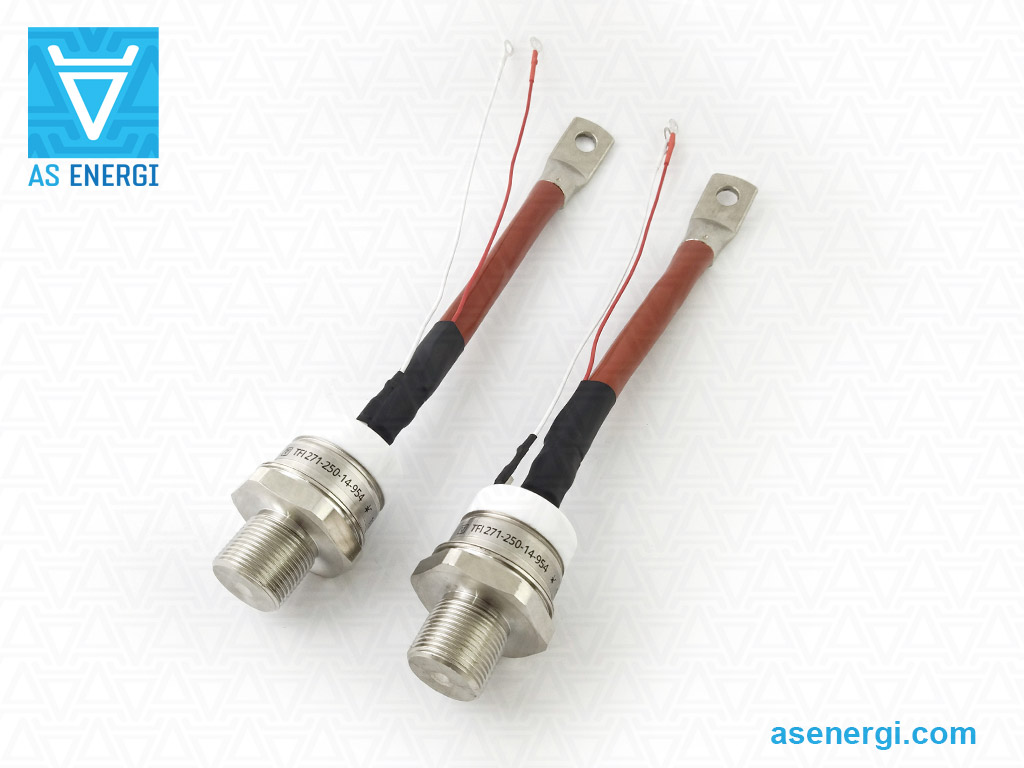

AS ENERGIThyristor à commutation rapide 250A, TFI271-250 (1000V-1400V), Type de tige
| Courant direct moyen, ITAV | 250A |
| Tension, VDRM/VRRM | 1000-1400V |
| Code de tension, VRRM / 100 | 10 - 14 |
| TFI271-250 | sur demande
|
| Paquet Fil |
ST7 M24x1.5 |
| Poids | 440 g |
| Fiche technique |  |
Thyristor à commutation rapide TFI271-250 AS ENERGITM en goujon est un dispositif semi-conducteur à commutation rapide, conçu pour convertir et contrôler des courants continus et alternatifs jusqu'à 250A avec une fréquence jusqu'à 10kHz dans des circuits avec des tensions jusqu'à 1000V - 1400V (classe de tension de 10 à 14). Boîtier de thyristor type - ST7, montage filetage standard M24x1.5, (sur demande, filetage UNF 3/4"-16UNF-2A), poids - 440 g.
Les thyristors à commutation rapide (impulsion) sont des dispositifs dont le tq, trr, Qrr réduites et avec une valeur (diT/dt)cr plus élevée (jusqu'à 2500 A/µs) conçus pour fonctionner à des modes de fréquence plus élevés (jusqu'à 10kHz). Les paramètres du thyristor VTM, tq, Qrr sont interconnectés, de sorte qu'une diminution de la valeur de tq et de Qrr entraîne une augmentation de VTM. Les thyristors à commutation rapide se caractérisent par un temps d'arrêt très court qui les distingue des modèles standard. Ils sont utilisés pour le soudage, le chauffage et la fusion par induction, le transport électrique, les entraînements à courant alternatif, les onduleurs et d'autres systèmes nécessitant des temps d'activation et de désactivation courts. Les thyristors sont dotés d'un boîtier scellé en céramique conforme aux normes industrielles, qui isole la partie fonctionnelle et l'élément semi-conducteur des impacts mécaniques et de l'environnement.
Les thyristors à commutation rapide sont fournis en version à plots. La base du thyristor est l'anode, le fil d'alimentation flexible est la cathode, le fil flexible sortant de la base du fil d'alimentation est la cathode auxiliaire, le fil flexible sortant du boîtier est l'électrode de contrôle (Gate). Ce thyristor peut être un produit alternatif, de remplacement, analogue, équivalent à d'autres types de thyristors à commutation rapide 210A, 220A, 230A, 240A, 250 amp ampères dans un boîtier à goujon.
Des dissipateurs thermiques à air et à eau sont utilisés pour refroidir les thyristors. Pour assurer un contact thermique et électrique fiable avec le dissipateur thermique, un couple de serrage Md doit être respecté pendant l'assemblage. Pour une meilleure dissipation de la chaleur du thyristor pendant l'assemblage, une pâte conductrice de chaleur est utilisée.
Spécifications et paramètres, Fiche techniques PDF, exemple de passeport technique, dimensions, Aperçu dessins, diagrammes de cas thyristors, refroidisseurs recommandés sont listés ci-dessous.
Notre société offre une garantie de qualité pour les thyristors à commutation rapide de puissance de 2 ans à compter de la date d'achat. Lors de la fourniture de thyristors, si nécessaire, nous fournissons un passeport technique et un certificat de conformité.
Valeurs nominales des thyristors à étalon rapide: TFI271-250-10 (250A 1000V), TFI271-250-12 (250A 1200V), TFI271-250-14 (250A 1400V).
Le prix final des thyristors à commutation rapide dépend de la classe de tension, de la quantité, des conditions de livraison, du fabricant, du pays d'origine et du mode de paiement.
Spécifications générales des thyristors à commutation rapide TFI271-250:
| Spécifications des thyristors à commutation rapide | TFI271-250 | |
| Courant direct moyen maximal admissible (température du boîtier) | IT(AV) (Tcase) | 250 A (88°C) 266 A (85°C) 399 A (55°C) |
| Tension de crête répétitive à l'état bloqué; Tension de crête répétitive à l'état inversé | VDRM/VRRM | 1000-1400 V |
| Courant efficace à l'état passant | ITRMS | 392 A |
| Courant de surtension à l'état passant | ITSM | 7.0 kA |
| Facteur de sécurité | I2t | 240 kA2·s |
| Tension de pointe à l'état passant, max | VTM | 1.80 V |
| Courant de pointe à l'état passant | ITM | 785 A |
| Tension de seuil à l'état pur, max | VT(TO) | 1.168 V |
| Résistance de la pente à l'état pur, max | rT | 0.915 mΩ |
| Temps de désactivation, max | tq | 25-50 µs |
| Courants de crête répétitifs à l'état bloqué et courants de crête répétitifs à l'état bloqué, max. | IDRM/IRRM | 70 mA |
| Taux critique d'augmentation de la tension à l'arrêt, min | (dVD/dt)cr | 200-2500 V/µs |
| Tension directe de déclenchement de la porte, max | VGT | 2.5 V |
| Courant continu de déclenchement de la porte, max | IGT | 250 mA |
| Taux critique d'augmentation du courant à l'état passant | (diT/dt)cr | 1600 A/µs |
| Température de la jonction p-n, max | Tvj max | 125 ºC |
| Résistance thermique, de la jonction au boîtier, max | Rth(j-c) | 0.085 ºC/W |
| Mounting torque | Md | 25-35 N·m |
| Poids, approx. | W | 440 g |
| Type d'emballage, filetage | Aperçu | ST7, M24x1.5 mm |
| Dissipateurs recommandés | Dissipateurs thermiques | O181,O281,OM105 |
| Fiche technique | |
|
Guide de numérotation des pièces pour les thyristors à commutation rapide TFI271-250:
| TFI | 271 | – | 250 | – | 14 | – | 9 | 7 | 3 |
| TFI | – | Thyristor à commutation rapide (Fast Switching Thyristor),  AS ENERGITM |
||||||||||||||||||||||||||||||||||||||||||
| 271 | – | Type de thyristor (type de goujon). | ||||||||||||||||||||||||||||||||||||||||||
| 250 | – | Courant moyen à l'état ouvert IT(AV), Amp. | ||||||||||||||||||||||||||||||||||||||||||
| 14 | – | Classe de tension VRRM / 100 (Tension nominale – 1400 V). | ||||||||||||||||||||||||||||||||||||||||||
| 9 | – | Paramètre du taux critique d'augmentation de la tension à l'état bloqué (dVD/dt)cr:
|
||||||||||||||||||||||||||||||||||||||||||
| 7 | – | Paramètre du temps de désactivation tq:
|
||||||||||||||||||||||||||||||||||||||||||
| 3 | – | Paramètre du temps d'activation tgt:
|
Tous les numéros de pièces de TFI271-250:
| Serie | ITAV, A | VRRM, V |
| TFI271-250-10 | 250A | 1000V |
| TFI271-250-12 | 250A | 1200V |
| TFI271-250-14 | 250A | 1400V |
Polarité (anode, cathode, grille) et dimensions du thyristor à commutation rapide du goujon TFI271-250:
|
|
Fiche technique du thyristor TFI271-250:
Télécharger la fiche technique des thyristors en pdf TFI271-250
Passeport technique pour les thyristors (échantillon):
Lors de la fourniture de thyristors, nous fournissons, si nécessaire, un passeport technique et un certificat de conformité.
Semi-conducteurs de haute puissance AS ENERGITM
Notre société est engagée dans la fabrication et la vente d'une large gamme de semi-conducteurs de puissance (thyristors de puissance, modules, diodes de redressement, diodes de rotor et de soudage, triacs, etc.) avec des courants allant jusqu'à 15 000 A et des tensions allant jusqu'à 9 000 V, ainsi que des dissipateurs de chaleur à air et à eau. Vous pouvez acheter des semi-conducteurs dans n'importe quel volume, et lorsque vous commandez de grands lots, le prix sera plus bas.
