AS ENERGIThyristor de commande de phase DCR3480M65 - Remplacement Dynex
| Référence Dynex | DCR3480M65 |
| Courant moyen en conduction, IT(AV)M (TC) | 3480А (60ºC) |
| Tension, VDRM/VRRM | 6500 V |
| Boîtier, Dimensions ØDxØdxH | Boîtier M 148x100x26.5 mm |
| Fiche technique |  |
| Remplacement AS ENERGITM | ATCR3480M65 |
| Ajouter au panier | sur demande
|
Thyristor de commande de phase ATCR3480M65 AS ENERGITM est un dispositif semi-conducteur de remplacement, analogue et équivalent pour le thyristor SCR DCR3480M65 de Dynex Semiconductor.
Courant moyen en conduction ITAV – 3480 ampères, tension maximale répétitive directe et inverse VDRM/VRRM – 6500 V. Les thyristors de commande de phase sont conçus pour convertir et contrôler des courants CC et CA. "Dissipateurs refroidis par air série O pour appareils en disque", "Dissipateur aérien série SF", "Dissipateur eau série SS" pour le refroidissement des thyristors sont également disponibles sur commande.
Caractéristiques: boîtier céramique press-pack conforme aux normes industrielles; conçu pour des applications industrielles et de transmission d’énergie à haute puissance; optimisé pour une faible chute de tension en conduction; valeurs appariées de Qrr et VT disponibles pour connexions en série et/ou parallèle. L’anode et la cathode du thyristor (polarité) sont indiquées par le symbole sur le boîtier.
Les thyristors AS ENERGITM présentent les caractéristiques suivantes: faibles pertes statiques et dynamiques, fortes valeurs de VDRM/VRRM, vaste expérience d’utilisation dans diverses industries, plage de tensions de 100 à 9000 V et intensités de 100 à 15000 A, haute résistance aux cycles thermiques et électriques, refroidissement naturel ou forcé par air.
Les spécifications techniques et paramètres de DCR3480M65 et du remplaçant ATCR3480M65, la fiche technique PDF, le dessin d’encombrement et les dimensions sont listés ci-dessous.
Notre société fournit une garantie qualité de 2 ans à compter de la date d’achat pour les thyristors. Lors de la fourniture, si nécessaire, nous remettons un passeport technique et un certificat de conformité.
Le prix final des thyristors disque de commande de phase dépend de la classe de tension, de la quantité, des conditions de livraison, du fabricant, du pays d’origine et du mode de paiement.
Spécifications générales des thyristors de commande de phase Dynex et équivalents:
| Spécifications des thyristors | DCR3480M65 | |
| Courant moyen maximal admissible en conduction (température du boîtier) | IT(AV)M (TC) | 3480 A (60ºC) |
| Tension de blocage pulsée répétitive; tension inverse pulsée répétitive | VDRM/VRRM | 6500 V |
| Courant de pointe en conduction (surge) | ITSM | 43 kA |
| Taux critique d’augmentation de la tension hors conduction | dv/dt | 2000 V/µs |
| Taux critique d’augmentation du courant en conduction | di/dt | 500 A/µs |
| Température de jonction p-n | Tvj max | 125 ºC |
| Résistance thermique, jonction → boîtier | Rth(j-c) | 5 ºC/kW |
| Force de serrage | Fm | 74 - 91 kN |
| Poids | W | 1.95 kg |
| Boîtier (Housing) | type | M |
| Dimensions | ØDxØdxH | 148x100x26.5 mm |
| Remplacement AS ENERGITM | type | ATCR3480M65 |
| Fiche technique | |
|
Guide de numérotation des références pour les thyristors de commande de phase:
| A | TCR | 3480 | M | 65 |
| A | – |  AS ENERGITM |
| TCR | – | Groupe de produits: Thyristor (Redresseur commandé). |
| 3480 | – | Courant moyen en conduction IT(AV), Amp. |
| M | – | Type de boîtier (package). |
| 65 | – | Classe de tension VRRM / 100. |

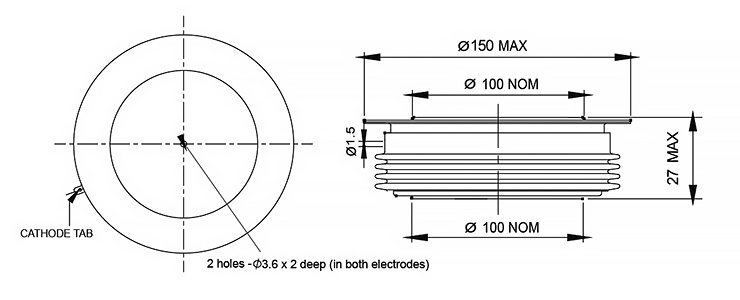

Dimensions du thyristor de commande de phase DCR3480M65 et du remplaçant ATCR3480M65:
Package M
Polarité (anode, cathode, gâchette) des thyristors disque de puissance:
|
|
Semi-conducteurs de puissance AS ENERGITM
Notre société est engagée dans la fabrication et la vente d’une large gamme de semi-conducteurs de puissance (thyristors de puissance, modules, diodes redresseuses, diodes avalanche, diodes pour rotor et soudage, triacs, etc.) pour des courants jusqu’à 15000 A et des tensions jusqu’à 9000 V, ainsi que les dissipateurs thermiques air/eau associés.
Vous pouvez acheter des dispositifs semi-conducteurs en tout volume ; pour les commandes volumineuses, le prix sera réduit. Nous avons gagné la confiance des clients et fournissons nos produits dans le monde entier.
Pour toute question concernant l’acquisition de thyristors de puissance, diodes, modules, envoyez une demande par e-mail à:
Et nous vous fournirons une offre commerciale pour la livraison.
Pour de grandes quantités, nous proposerons un prix individuel!!!
Nous sommes disposés à fabriquer des produits dans nos installations de production en fonction de vos demandes et de vos tâches techniques.
