AS ENERGIModule thyristor MT3-200-28-C1
| Courant direct moyen, ITAV/IFAV | 200A |
| Tension, VRRM/VDRM | 2600 – 2800V |
| Code de tension, VRRM / 100 | 26 – 28 |
| MT3-200-28-C1 | sur demande
|
| Poids | 0.86 kg |
| Paquet, Dimensions LxBxH |
C1 92x50x52 mm |
| Fiche technique |  |
Module thyristor de puissance MT3-200-28-C1 AS ENERGITM dans un emballage standard international, 200A 2800V.
Utilisé pour convertir les courants continus et alternatifs jusqu'à 115 ampères, avec une fréquence allant jusqu'à 500 Hz sur des circuits avec des tensions allant jusqu'à 2800 volts (28 classe).
Les modules de thyristors MT3-200-28-C1 sont dans un boîtier standard C1: dimensions de la base 50x92 mm, hauteur du boîtier - 52 mm, poids - 0.86 kg. Le module à deux positions est une construction monolithique de deux thyristors à semi-conducteur: type thyristor-thyristor. Schéma de connexion des modules MT3-200-28-C1 – un demi-pont.
Série de modules de thyristors: MT3-200-26-C1, MT3-200-28-C1.
- Terminaux principaux se trouvent en haut de l'étui et sont numérotés 1, 2, 3;
- Bornes de contrôle sont marqués sur le diagramme comme G1, G2;
- Cathodes supplémentaires sont marquées sur le diagramme comme K1, K2;
La résistance élevée aux cycles thermiques et le fonctionnement fiable des modules thyristors basse fréquence MT3-200-28-C1 lors de la commutation de courants élevés sont obtenus grâce à leurs caractéristiques de conception et aux paramètres stables de l'isolation galvanique.
Les modules de thyristors MT3-200-28-C1 ont une conception à pince qui permet un montage facile et un bon contact avec le refroidisseur pour la dissipation de la chaleur. Plusieurs modules peuvent être montés sur un seul refroidisseur sans isolation supplémentaire, ce qui réduit considérablement les dimensions globales de l'ensemble. Entre le module et le dissipateur thermique, il est recommandé d'utiliser un substrat thermoconducteur lubrifié avec de la pâte thermique.
Les modules à deux positions ont des schémas de câblage différents (schémas électriques): MT3 – demi-pont; MT4 – circuit à cathode commune; MT5 – circuit d'anode commune.
Nos modules sont proposés dans plusieurs topologies à double ou simple dispositif pour presque toutes les applications de contrôle de phase ou de redressement.
Notre société offre une garantie de qualité pour les modules de thyristors / diodes de 2 ans à partir de la date d'achat. Lors de la fourniture de modules de thyristors/diodes, si nécessaire, nous fournissons un passeport technique et un certificat de conformité.
Le prix final des modules de thyristors / diodes dépend de la classe, de la quantité, des conditions de livraison, du fabricant, du pays d'origine et du mode de paiement.
Spécifications générales du module thyristor-thyristor MT3-200-28-C1:
| Spécifications du module thyristor | MT3-200-28-C1 | |
| Courant direct moyen maximal admissible (température du boîtier) | IT(AV) (TC) | 200 A (93ºC) 237 A (85ºC) |
| Tension inverse à impulsions répétitives; Tension à l'état fermé à impulsions répétitives | VRRM/VDRM | 2800 V |
| Courant de surtension à l'état passant | ITSM | 5.5 kA |
| Tension de pointe à l'état passant | VTM | 2 V |
| Courant de pointe à l'état passant | ITM | 785 A |
| Tension de seuil | VT(TO) | 0.9 V |
| Résistance de la pente à l'état pur | rT | 1.1 mΩ |
| Temps d'arrêt | tq | 250 µs |
| Température de jonction | Tj max | 125 ºC |
| Température maximale de fonctionnement du boîtier | Tc max | 125 ºC |
| Résistance thermique, de la jonction au boîtier | Rth(j-c) | 0.11 ºC/W |
| Résistance de l'isolation électrique | VISOL | 3 kV |
| Conception (interrupteurs) | - | double composante |
| Type (schéma) | - | thyristor-thyristor |
| Schéma de connexion | - | un demi-pont |
| Poids | W | 0.86 kg |
| Paquet | - | C1 |
| Dimensions, mm | L×B×H | 92x50x52 mm |
| Fiche technique | |
|
Guide de numérotation des pièces pour les modules thyristor-thyristor MT3-200-28-C1:
| MT | 3 | – | 200 | – | 28 | – | A2 | – | M2 | – | C1 | – | N |
| MT | – | Module thyristor,  AS ENERGITM |
||||||||||||||||||||||||||||||||||||
| 3 | – | Schéma de connexion: 3 – demi-pont; 4 – circuit à cathode commune; 5 – circuit d'anode commune. |
||||||||||||||||||||||||||||||||||||
| 200 | – | Courant nominal IF(AV), A. | ||||||||||||||||||||||||||||||||||||
| 28 | – | Classe de tension VRRM / 100 (Tension nominale – 2800 V). | ||||||||||||||||||||||||||||||||||||
| A2 | – | Paramètre du taux critique d'augmentation de la tension à l'état bloqué (dVD/dt)cr:
|
||||||||||||||||||||||||||||||||||||
| M2 | – | Paramètre du temps de désactivation tq:
|
||||||||||||||||||||||||||||||||||||
| C1 | – | Type de logement. | ||||||||||||||||||||||||||||||||||||
| N | – | Conditions ambiantes: N – Normal. |

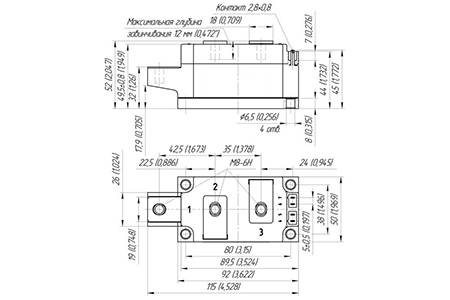

Dimensions des modules de thyristors de puissance MT3-200-28-C1:
Paquet C1
Schéma de connexion du module thyristor MT3-200-28-C1:
|
|
1, 2, 3 – terminaux principaux. |
