Pont redresseur à diodes triphasé SKD 51/08 (50A 800V)

Numéro de pièce Semikron	SKD 51/08
Sortie courant continu, I_D (T_C)	50A (127ºC)
Tension, V_RRM	800 V
Dimensions L×B×H	90x29x18 mm
Fiche technique
Remplacement AS ENERGI^TM	AMD 51-08
Ajouter au panier	sur demande + –

Le pont redresseur à diodes triphasé AMD 51-08AS ENERGI^TM est un dispositif semi-conducteur de remplacement, analogue, alternatif et équivalent pour les ponts à diodes triphasés SKD 51/08 07223291 Semikron. Sortie courant continu I_D – 50 ampère, tension inverse de crête répétitive V_RRM – 800V.

Un courant alternatif est envoyé à l'entrée "~" du circuit. Dans chacune des demi-périodes, le courant d'entrée ne passe que par deux diodes. En conséquence, à la sortie "+" et "-" nous obtenons un courant pulsé à une fréquence deux fois supérieure à celle du courant d'entrée.

Caractéristiques des ponts de diodes triphasés: faibles pertes à l'état passant; tension inverse élevée et capacité de traitement de courants élevés; puces de silicium passivées au verre; bornes à connexion rapide pour les connexions à souder ou à enficher sur le circuit imprimé; plaque de base métallique robuste et isolée; faible impédance thermique grâce à l'utilisation d'un substrat en aluminium directement lié au cuivre; courants de surtension élevés. Leurs principales applications sont les suivantes: redresseur triphasé pour alimentation électrique; redresseurs d'entrée pour entraînements à fréquence variable; redresseur pour l'alimentation des moteurs à courant continu; redresseurs de chargeurs de batterie.

Les ponts de diodes triphasés présentent les caractéristiques suivantes: boîtier standard industriel, faibles pertes statiques et dynamiques, valeurs élevées de V_RRM/V_RSM, grande expérience de l'utilisation des dispositifs dans diverses industries.

Les spécifications techniques et les paramètres de SKD 51/08 et du remplacement AMD 51-08, la fiche technique PDF, le plan d'ensemble et les dimensions sont énumérés ci-dessous.

Notre société offre une garantie de qualité pour les ponts de diodes de 2 ans à compter de la date d'achat. Lors de la fourniture des ponts de diodes, nous fournissons, si nécessaire, un passeport technique et un certificat de conformité.

Le prix final des ponts de diodes triphasés dépend de la classe de tension, de la quantité, des conditions de livraison, du fabricant, du pays d'origine et du mode de paiement.

Spécifications générales du redresseur triphasé à ponts de diodes Semikron et de ses remplaçants :

Spécifications du pont de diodes		SKD 51/08
Courant de sortie direct (température du boîtier)	I_D (T_C)	50 A (127ºC)
Tension de blocage inverse de crête répétitive maximale	V_RRM	800 V
Courant direct de pointe de surtension	I_FSM	700 A
Temps de récupération inversé	t_rr	5 μs
Facteur de sécurité	I²t	2450 kA²·s
Tension de seuil	V_F(T0)	0.8 V
Tension à l'état passant en fonction du courant à l'état passant	V_F	1.45 V
Courant à l'état passant	I_F	75 V
Résistance à la pente avant	r_T	8.5 mΩ
Température de la jonction p-n	T_{vj max}	150 ºC
Résistance thermique, de la jonction au boîtier	R_th(j-c)	0.183 K/W
Couple de montage sur le dissipateur	M_s ± 15%	4.5 N·m
Couple de montage aux bornes	M_t ± 15%	-
Poids	W	97 g
Paquet (boîtier)	type	G51
Dimensions	L×B×H	90x29x18 mm
Remplacement AS ENERGI^TM	type	AMD 51-08
Fiche technique	PDF

Guide de numérotation des pièces pour le redresseur à pont de diodes triphasé:

A	–	AS ENERGI^TM
MD	–	Groupe de produits: Pont redresseur à diodes triphasé.
51	–	Courant de sortie direct.
08	–	Classe de tension V_RRM x 100.

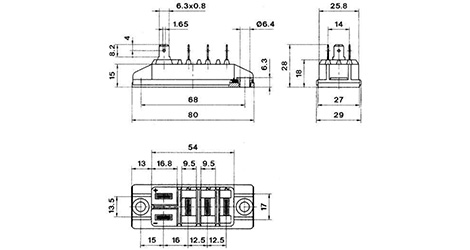

Dimensions du pont de diodes SKD 51/08 et du pont de remplacement AMD 51-08 :

Paquet G51
