VBO21-08NO7 - Pont de diodes monophasé 20A 800V IXYS Remplacement

Numéro de pièce IXYS	VBO21-08NO7
Courant direct de sortie, I_D (T_C)	20A (115ºC)
Tension, V_RRM	800V
Dimensions L×B×H	47x30x20 mm
Fiche technique
Remplacement AS ENERGI^TM	A-VBO21-08NO7
Ajouter au panier	sur demande + –

Pont Diode Monophasé A-VBO21-08NO7AS ENERGI^TM est un dispositif semi-conducteur de remplacement, analogue, alternatif et équivalent pour les ponts diodes monophasés VBO21-08NO7 IXYS. Courant direct de sortie I_D – 20 ampères, tension inverse crête répétitive V_RRM – 800V.

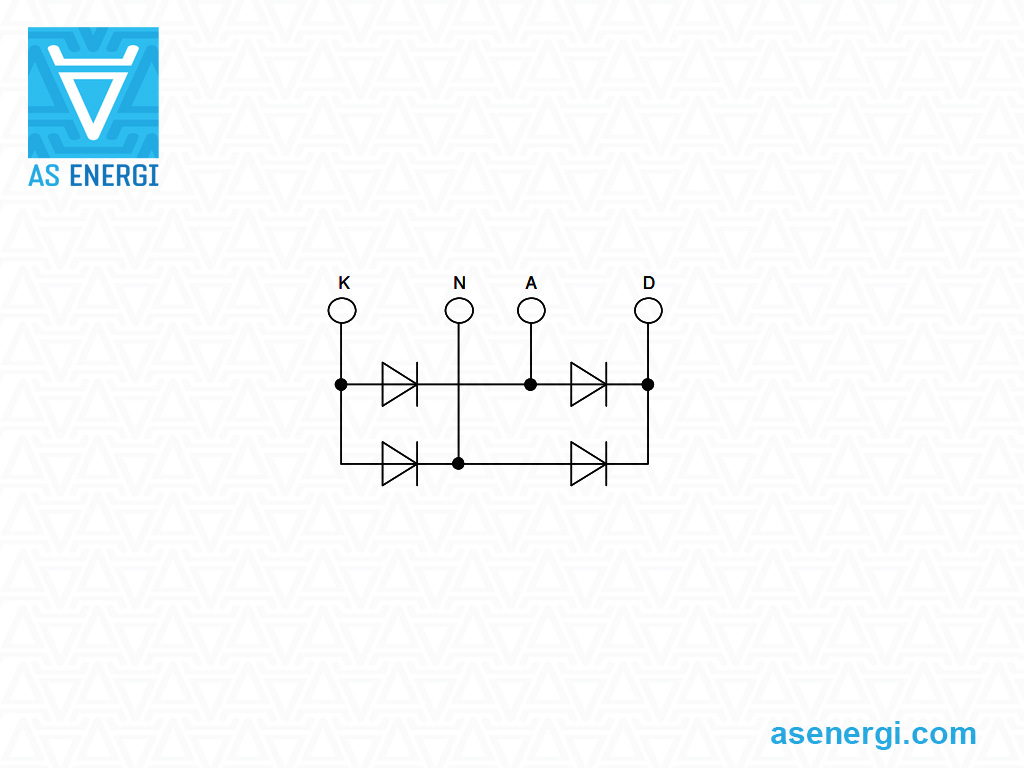

Un courant alternatif est alimenté à l'entrée "~" du circuit. À chaque demi-période, le courant d'entrée ne passe que par deux diodes. En conséquence, à la sortie "+" et "-", nous obtenons un courant pulsé à une fréquence deux fois celle du courant d'entrée.

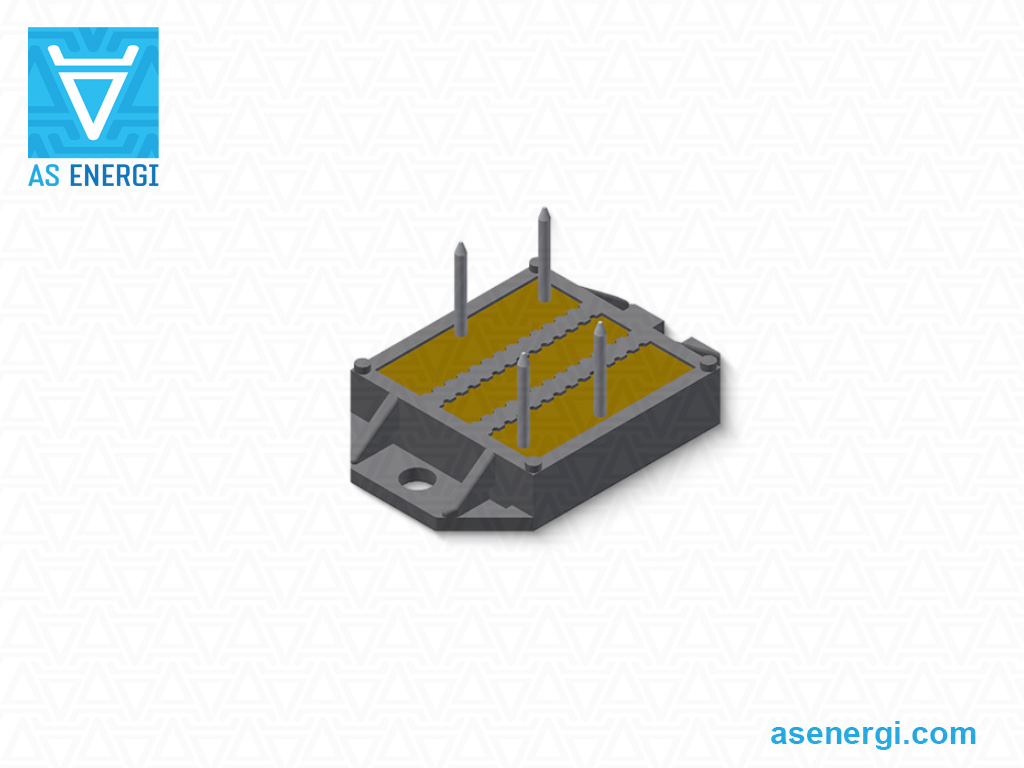

Caractéristiques des Ponts Diodes Monophasés : faibles pertes en état passant ; haute tension inverse et capacité de gestion de courant élevée ; boîtier plastique carré avec plaque de base métallique isolée et connecteurs fast-on ; montage facile sur châssis ; courant de surcharge élevé. Leurs principales applications sont : redresseur pour alimentations électriques ; redresseur d'entrée pour variateurs de fréquence ; redresseur pour alimentation de champ moteur DC ; redresseurs pour chargeurs de batteries.

Les Ponts Diodes Monophasés AS ENERGI^TM ont les caractéristiques suivantes : boîtier standard industriel ; faibles pertes statiques et dynamiques, valeurs élevées de V_RRM/V_RSM, expérience étendue de l'utilisation des dispositifs dans diverses industries.

Les spécifications techniques et les paramètres de VBO21-08NO7 et du remplacement A-VBO21-08NO7, la fiche technique PDF, le dessin de contour et les dimensions sont listés ci-dessous.

Notre entreprise offre une garantie de qualité de 2 ans à partir de la date d'achat pour les ponts diodes. Lors de la livraison des ponts diodes, si nécessaire, nous fournissons un passeport technique et un certificat de conformité.

Le prix final des ponts diodes monophasés dépend de la classe de tension, de la quantité, des conditions de livraison, du fabricant, du pays d'origine et de la forme de paiement.

Spécifications générales du Redresseur à Ponts de Diodes Monophasé IXYS et Remplacement:

Spécifications du Pont Diode		VBO21-08NO7
Courant direct de sortie (Température du boîtier)	I_D (T_C)	20 A (115ºC)
Tension inverse crête répétitive	V_RRM	800 V
Courant de pointe inverse de surintensité	I_FSM	120 A
Facteur de sécurité	I²t	50 A²·s
Tension seuil	V_F(T0)	0.84 V
Résistance de pente en avant	r_F	28.8 mΩ
Température de la jonction p-n	T_{vj max}	150 ºC
Résistance thermique, jonction au boîtier	R_th(j-c)	2.5 K/W
Résistance thermique, boîtier au dissipateur thermique	R_th(c-h)	0.4 K/W
Couple de montage au dissipateur thermique	M_D ± 15%	1.4 - 2 Nm
Poids	W	19 g
Boîtier (Logement)	type	ECO-PAC1
Dimensions	L×B×H	47x30x20 mm
Remplacement AS ENERGI^TM	type	A-VBO21-08NO7
Fiche technique	PDF

Guide de numérotation des pièces pour le Redresseur à Pont de Diode Monophasé:

VBO

NO7

A	–	AS ENERGI^TM
VBO	–	Groupe de produits: Redresseur de pont à diode monophasé.
21	–	Courant de sortie direct.
08	–	Classe de tension V_RRM x 100.
NO7	–	Numéro de pièce.

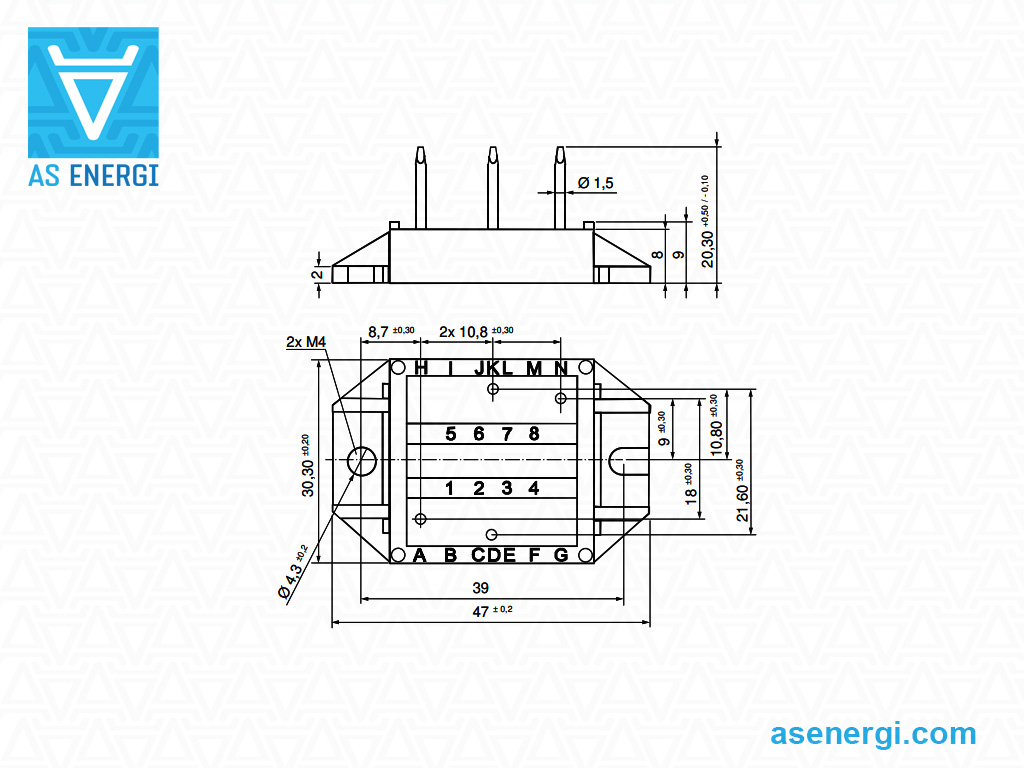

Dimensions du pont de diodes VBO21-08NO7 et de la pièce de remplacement A-VBO21-08NO7:

ECO-PAC1
