AS ENERGIModule Thyristor / Diode MT/D3-200-28-C1 (200A 2800V)
| Courant direct moyen, ITAV/IFAV | 200A |
| Tension, VRRM/VDRM | 2600 – 2800V |
| Code de tension, VRRM / 100 | 26 – 28 |
| MT/D3-200-28-C1 | sur demande
|
| Poids | 0.86 kg |
| Paquet Dimensions |
C1 92x52x50 mm |
| Fiche technique |  |
Module de diode thyristor MT/D3-200-28-C1 AS ENERGITM dans un emballage standard international, 200A 2800V.
Utilisé pour convertir les courants continus et alternatifs jusqu'à 115 ampères, avec une fréquence allant jusqu'à 500 Hz sur des circuits ayant des tensions allant jusqu'à 2800 volts (28 classe).
Module de diode thyristor MT/D3-200-28-C1 dans un emballage standard C1: dimensions de la base 52x92 mm, hauteur du logement – 50 mm, poids – 0.86 kg. Two-position module is a monolithic construction of two semiconductors thyristor and diode: type thyristor-diode.
L'éventail des performances des modules: MT/D3-200-26-C1, MT/D3-200-28-C1.
La résistance élevée aux cycles thermiques et le fonctionnement fiable des modules thyristor-diode basse fréquence MT/D3-200-28-C1 lors de la commutation de courants élevés sont obtenus grâce à leurs caractéristiques de conception et aux paramètres stables de l'isolation galvanique.
Les modules à thyristor-diode MT/D3-200-28-C1 ont une conception à pince qui permet un montage facile et un bon contact avec le refroidisseur pour la dissipation de la chaleur. Plusieurs modules peuvent être montés sur un seul refroidisseur sans isolation supplémentaire, ce qui réduit considérablement les dimensions globales de l'ensemble. Entre le module et le dissipateur thermique, il est recommandé d'utiliser un substrat thermoconducteur lubrifié avec de la pâte thermique.
Nos modules sont proposés dans plusieurs topologies à double ou simple dispositif pour presque toutes les applications de contrôle de phase ou de redressement.
Notre société offre une garantie de qualité pour les modules de thyristors / diodes de 2 ans à partir de la date d'achat. Lors de la fourniture de modules de thyristors/diodes, si nécessaire, nous fournissons un passeport technique et un certificat de conformité.
Le prix final des modules de thyristors / diodes dépend de la classe, de la quantité, des conditions de livraison, du fabricant, du pays d'origine et du mode de paiement.
Spécifications générales du module thyristor-diode MT/D3-200-28-C1:
| Spécifications du module de diode thyristor | MT/D3-200-28-C1 | |
| Courant direct moyen maximal admissible (température du boîtier) | IT(AV) (TC) | 200 А (93ºC) |
| Tension inverse à impulsions répétitives; Tension à l'état fermé à impulsions répétitives | VRRM/VDRM | 2600-2800 V |
| Courant de surtension à l'état passant | ITSM | 5.5 kA |
| Tension de pointe à l'état passant | VTM | 2.00 V |
| Courant de pointe à l'état passant | ITM | 785 A |
| Tension de seuil | VT(TO) | 0.90 V |
| Résistance de la pente à l'état pur | rT | 1.100 mΩ |
| Temps d'arrêt | tq | 250 µs |
| Température de jonction | Tj max | 125 ºC |
| Résistance thermique, de la jonction au boîtier | Rth(j-c) | 0.1100 ºC/W |
| Conception (interrupteurs) | - | double composante |
| Type (schéma) | - | thyristor-diode |
| Poids | W | 0.86 kg |
| Paquet | - | C1 |
| Dimensions, mm | L×B×H | 92x52x50 mm |
| Fiche technique | |
|
Guide de numérotation des modules de thyristor-diode MT/D3-200-28-C1:
| MT/D | 3 | – | 200 | – | 28 | – | A2 | – | M2 | – | C1 | – | N |
| MT/D | – | Série de modules thyristor-diode,  AS ENERGITM |
||||||||||||||||||||||||||||||||||||
| 3 | – | Schéma de connexion. | ||||||||||||||||||||||||||||||||||||
| 200 | – | Courant nominal IT(AV), A. | ||||||||||||||||||||||||||||||||||||
| 28 | – | Classe de tension VRRM / 100 (Tension nominale – 2800 V). | ||||||||||||||||||||||||||||||||||||
| A2 | – | Paramètre du taux critique d'augmentation de la tension à l'état bloqué (dVD/dt)cr:
|
||||||||||||||||||||||||||||||||||||
| M2 | – | Paramètre du temps de désactivation tq:
|
||||||||||||||||||||||||||||||||||||
| C1 | – | Type de logement. | ||||||||||||||||||||||||||||||||||||
| N | – | Conditions ambiantes: N – Normal. |
Toutes les références des modules MT/D3-200:
| Série | ITAV, A | VRRM, V |
| MT/D3-200-26-C1 | 200 A | 2600 V |
| MT/D3-200-28-C1 | 200 A | 2800 V |

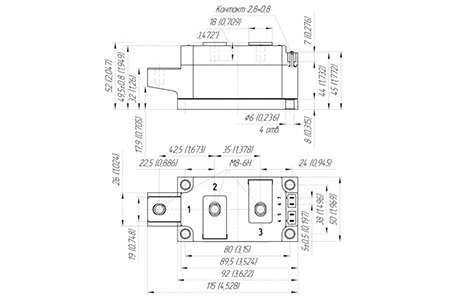

Dimensions des modules de thyristor-diode de puissance MT/D3-200-28-C1:
Paquet C1
