AS ENERGIModule de diode Semikron SKKD 700/14 et remplacement
| Semikron Type de produit | SKKD 700/14 |
| Courant direct moyen, IFAV (Tcase) | 700A (100ºC) |
| Tension, VRRM | 1400V |
| Circuit |  |
| Paquet, Dimensions L×B×H | SEMIPACK 5 150x60x52 |
| Fiche technique |  |
| Remplacement AS ENERGITM | AMKD 700-14 |
| Ajouter au panier | sur demande
|
Module Semikron SKKD 700/14 est un module de redressement à double diode dans un boîtier standard SEMIPACK 1.
Module de diode de redressement AMKD 700-14 AS ENERGITM est un dispositif semi-conducteur de remplacement, analogue, alternatif et équivalent pour le module de diode SKKD 700/14 Semikron.
Les modules à diodes se caractérisent par une grande capacité de cyclage électrique et thermique, ce qui signifie une grande fiabilité et une longue durée de vie dans les modes de fonctionnement intensifs. Les modules à diodes sont logés dans un boîtier standard, ce qui facilite l'intégration du dispositif dans l'équipement existant.
Les bornes principales (d'alimentation) se trouvent sur le dessus du boîtier et sont marquées comme suit 1, 2, 3 (anode-cathode commune, cathode, anode).
Les modules à double diode sont utilisés dans divers équipements de puissance - unités de puissance et de contrôle, régulateurs de puissance, régulateurs CA, contrôle de moteurs CC, démarreurs progressifs de moteurs CA, convertisseurs, contrôleurs de hauts fourneaux ou de processus chimiques, équipements de soudage, et comme redresseurs pour les convertisseurs CA.
Les modules sont proposés dans plusieurs topologies à double ou simple dispositif pour presque toutes les applications de contrôle de phase ou de redressement.
Notre société offre une garantie de qualité pour les modules de thyristors / diodes de 2 ans à compter de la date d'achat. Lors de la fourniture de modules de thyristors/diodes, nous fournissons, si nécessaire, un passeport technique et un certificat de conformité.
Le prix final des modules de thyristors / diodes dépend de la classe, de la quantité, des conditions de livraison, du fabricant, du pays d'origine et du mode de paiement.
Spécifications générales du module de diode de redressement SKKD 700/14 et de ses remplaçants:
| Spécifications du module de diodes | SKKD 700/14 | |
| Courant direct moyen maximal admissible (température du boîtier) | IFAV (Tcase) | 700 A (100ºC) |
| Tension inverse pulsée répétitive | VRRM | 1400 V |
| Courant de surtension à l'état passant | IFSM | 22000 A |
| Facteur de sécurité | I2t | 2420 kA2·s |
| Tension de seuil | V(TO) | 0.75 V |
| Résistance de la pente à l'état pur | rT | 0.20 mΩ |
| Température de jonction | Tvj max | 150 ºC |
| Résistance thermique, de la jonction au boîtier | Rth(j-c) | 0.065 ºC/W |
| Conception (interrupteurs) | - | dual component |
| Type (schéma) | - | diode-diode |
| Poids | W | 1420 g |
| Paquet, Dimensions, mm | L×B×H | SEMIPACK 5 150x60x52 |
| Remplacement AS ENERGITM | type | AMKD 700-14 |
| Fiche technique | |
|
Guide de numérotation des pièces pour les modules de diodes de redressement AMKD:
| A | M | KD | 700 | – | 14 |
| A | – |  AS ENERGITM |
| M | – | Type de semi-conducteur: Module. |
| KD | – | Topologie de la connexion interne: Diode-Diode. |
| 700 | – | Courant nominal (ITAV), A. |
| 14 | – | Classe de tension (VRRM/100). |
Alternatives possibles, remplacements, produits analogues, équivalents:
Liste des séries de modules de diodes de puissance présentant des paramètres et des tailles de boîtier similaires.
| Série | IFAV (Tcase) | VRRM | Topologie | Dimensions, mm | Paquet | Fiche technique |
| AMKD 700-14 | 700 A (100ºC) | 1400 V | diode-diode | 150x60x52 | 5 | |
| SKKD 700/14 | 700 A (100ºC) | 1400 V | diode-diode | 150x60x52 | 5 | |
| MDD-800-14 | 800 A (100ºC) | 1400 V | diode-diode | 180x77x80 | 7 | |
| MD3-800-D | 800 A (85ºC) | 3800-4400 V | diode-diode | 180x77x80 | 7 | |
Une série de modules alternatifs de diodes à thyristor pour des courants allant jusqu'à 1200A peut également être commandée:
| Série | IFAV (Tcase) | VRRM | Topologie | Dimensions, mm | Paquet | Fiche technique |
| MDD-300 | 300 A (100ºC) | 400-1800 V | diode-diode | 115x53x51 | 3 | |
| MDD-320 | 320 A (107ºC) | 1200-2800 V | diode-diode | 115x50x52 | 3 | |
| MD3-320-C1 | 320 A (107ºC) | 2000-2800 V | diode-diode | 115x50x52 | 3 | |
| MD3-320-A2 | 320 A (100ºC) | 4600-6500 V | diode-diode | 150x60x52 | 5 | |
| MD3-470-A2 | 470 A (100ºC) | 3800-4400 V | diode-diode | 150x60x52 | 5 | |
| MDD-500 | 500 A (100ºC) | 800-2600 V | diode-diode | 150x60x52 | 5 | |
| MD3-500-A2 | 500 A (102ºC) | 3000-3600 V | diode-diode | 150x60x52 | 5 | |
| MD3-515-A2 | 515 A (100ºC) | 3000-3600 V | diode-diode | 150x60x52 | 5 | |
| MD3-580-A2 | 580 A (100ºC) | 2000-2600 V | diode-diode | 150x60x52 | 5 | |
| MDD-630 | 630 A (103ºC) | 1000-2800 V | diode-diode | 150x60x52 | 5 | |
| MD3-630-A2 | 630 A (103ºC) | 1000-1800 V | diode-diode | 150x60x52 | 5 | |
| MD3-660-A2 | 660 A (100ºC) | 1000-1800 V | diode-diode | 150x60x52 | 5 | |
| MD3-1000-D | 1000 A (91ºC) | 2000-2800 V | diode-diode | 180x77x84 | 7 | |
| MDD-1000 | 1000 A (100ºC) | 600-1800 V | diode-diode | 180x77x84 | 7A | |
| MDD-1200 | 1200 A (100ºC) | 600-1800 V | diode-diode | 180x77x84 | 7A | |

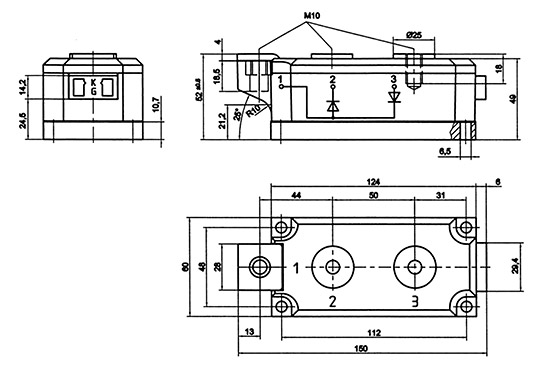

Dimensions du module de diode de redressement SKKD 700/14:
SEMIPACK 5
Schéma de circuit des diodes à double module:
|
|
1 (АК), 2 (К), 3 (А) – bornes principales (alimentation). |
Semi-conducteurs de haute puissance AS ENERGITM
Notre société est engagée dans la fabrication et la vente d'une large gamme de semi-conducteurs de puissance (thyristors de puissance, modules, diodes de redressement, diodes d'avalanche, de rotor et de soudage, triacs, etc.) avec des courants allant jusqu'à 15 000 A et des tensions allant jusqu'à 9 000 V, ainsi que des dissipateurs de chaleur à air et à eau.
Vous pouvez acheter des dispositifs à semi-conducteur dans n'importe quel volume, et lorsque vous commandez des lots importants, le prix sera plus bas. Nous avons gagné la confiance de nos clients et fournissons des produits dans le monde entier.
Pour toute question concernant l'acquisition de modules de puissance, de diodes et de thyristors, envoyez une demande par courrier électronique à l'adresse suivante:
Et nous vous ferons une offre commerciale pour la livraison.
Pour un grand nombre de personnes, nous fournirons un prix individuel.!!!
Nous sommes disposés à fabriquer des produits dans nos installations de production en fonction de vos demandes et de vos tâches techniques.
Galerie de photos
Galerie de photos montre de nombreux dispositifs à semi-conducteurs, puces à semi-conducteurs et SCR produits par AS ENERGITM, exemples de rapports d'essais.
Pourquoi choisir AS ENERGITM
- Installations de production propres, y compris la production de puces en silicium pour semi-conducteurs
- Marque européenne - qualité à 100 %, prix avantageux, délais de production courts
- Plus de 20 ans d'expérience dans l'industrie des semi-conducteurs
- Des clients de plus de 50 pays nous font confiance
- 20000 articles dans la gamme de produits pour des courants de 10A à 15000A, des tensions de 100V à 9000V
- Nous produisons des analogues de produits d'autres fabricants
- Qualité certifiée garantie, période de garantie de fonctionnement - 2 ans
Garantie de qualité
Nos produits sont certifiés et correspondent aux normes internationales.
Notre société offre une garantie de qualité pour les produits de 2 ans.
Nous fournissons des certificats de conformité, des rapports de fiabilité, des fiches techniques et des passeports techniques à la demande du client.
Chaque produit est testé pour les principaux paramètres, et des rapports de test des paramètres pour chaque produit sont fournis.
Géographie du partenariat
AS ENERGITM l'entreprise fabrique et fournit des semi-conducteurs de puissance à plus de 50 pays dans le monde.
Logistique et livraison
Nous livrons nos produits dans le monde entier grâce aux services de sociétés de logistique : DHL, TNT, UPS, EMS, Fedex, Aramex.
Les produits peuvent être livrés par tous les moyens de transport : aérien, maritime, ferroviaire et routier.
AS ENERGITM Fabrication de semi-conducteurs
Notre gamme de produits comprend des diodes de redressement, des thyristors de contrôle de phase à disque et à goujon, des diodes et thyristors à avalanche, des thyristors à commutation rapide et à haute fréquence, des diodes à récupération rapide, des diodes de soudage et de rotor, des triacs, des ponts redresseurs, des modules de puissance (thyristor, diode, thyristor-diode, IGBT), ainsi que des dissipateurs de chaleur à air et à eau.
Les diodes de puissance et les thyristors sont produits pour des courants de 10A à 15000A et des tensions de 100V à 9000V.
Les modules de diodes de puissance et de thyristors sont produits à partir de 25A et jusqu'à 1250A, dans une gamme de tension allant de 400V à 4400V.
La gamme de semi-conducteurs de puissance comprend également des dispositifs semi-conducteurs équivalents, de remplacement, analogiques et alternatifs de fabricants mondiaux.
