AS ENERGIModule Thyristor de puissance MTC500-36-409F3 (500A 3600V), Refroidissement par eau
| Courant direct moyen, ITAV/IFAV (Tcase) | 500A (55ºC) |
| Tension, VRRM/VDRM | 2600 – 3600V |
| Code de tension, VRRM / 100 | 26 – 36 |
| MTC500-36-W | sur demande
|
| Poids | 2600 g |
| Paquet Dimensions L×B×H |
409F3 135x76x68 mm |
| Fiche technique |  |
Module SCR à double thyristor MTC 500-36-W AS ENERGITM dans un emballage standard international avec refroidissement par eau, 500A 3600V.
Les modules à thyristors MTC500-36-W-409F3 se caractérisent par une grande capacité de cyclage électrique et thermique, ce qui signifie une grande fiabilité et une longue durée de vie dans les modes de fonctionnement intensifs. Les modules à thyristors sont logés dans un boîtier standard, ce qui facilite leur intégration dans les équipements existants.
Les modules à deux positions ont des circuits de commutation différents (schémas électriques): МТC – demi-pont; МТK – schéma avec cathode commune; МТA – schéma avec anode commune.
Série (puissance) de modules à thyristors: MTC500-26 (500A 2600V), MTC500-28 (500A 2800V), MTC500-30 (500A 3000V), MTC500-32 (500A 3200V), MTC500-34 (500A 3400V), MTC500-36 (500A 3600V).
Les bornes principales (d'alimentation) se trouvent sur le dessus du boîtier et sont marquées comme suit: 1, 2, 3 (anode-cathode commune, cathode, anode). Les bornes de contrôle sont marquées K1, G1, K2, G2.
Les modules à double thyristor de la série MTC sont utilisés dans divers équipements de puissance - unités de puissance et de contrôle, régulateurs de puissance, régulateurs CA, contrôle de moteurs CC, démarreurs progressifs de moteurs CA, convertisseurs, contrôleurs de hauts fourneaux ou de processus chimiques, équipements de soudage, et comme redresseurs pour les convertisseurs CA.
Les modules sont disponibles en boîtiers standard et refroidis par eau. Le refroidissement par eau est indiqué par la lettre W affiché dans le marquage. MTC500-36-W Les modules refroidis par eau disposent d'un socle à refroidissement direct, ce qui permet un refroidissement plus efficace et offre une valeur de courant moyenne plus élevée.
Nos modules sont proposés dans plusieurs topologies à double ou simple dispositif pour presque toutes les applications de contrôle de phase ou de redressement.
Notre société offre une garantie de qualité pour les modules de thyristors / diodes de 2 ans à partir de la date d'achat. Lors de la fourniture de modules de thyristors/diodes, si nécessaire, nous fournissons un passeport technique et un certificat de conformité.
Le prix final des modules de thyristors / diodes dépend de la classe, de la quantité, des conditions de livraison, du fabricant, du pays d'origine et du mode de paiement.
Spécifications générales du module thyristor-thyristor MTC500-36-W, MTC500-36-W-409F3:
| Spécifications du module thyristor | MTC500-36-W | |
| Courant direct moyen maximal admissible (température du boîtier) | ITAV/IFAV (Tcase) | 500 A (55ºC) |
| Tension inverse à impulsions répétitives; Tension à l'état fermé à impulsions répétitives | VRRM/VDRM | 3600 V |
| Courant de surtension à l'état passant | ITSM/IFSM | 14.5 A |
| Facteur de sécurité | I2t | 1051 kA2·s |
| Tension de seuil | VT(TO) | 1.09 V |
| Taux critique d'augmentation de la tension à l'état bloqué | dv/dt | 800 V/µs |
| Taux critique d'augmentation du courant à l'état passant | di/dt | 100 A/µs |
| Courant d'impulsion répétitif en cas de fermeture; courant de retour d'impulsion répétitif | IDRM/IRRM | 50 mA |
| Gate trigger DC current | IGT | 200 mA |
| Déclenchement direct de la tension continue | VGT | 3.0 V |
| Courant de maintien | IH | 200 mA |
| Tension d'impulsion ouverte | VTM | 2.95 V |
| Courant d'impulsion ouvert | ITM | 1500 A |
| Résistance de la pente à l'état pur | rT | 1.19 mΩ |
| Température de jonction | Tvj max | 125 ºC |
| Résistance thermique, de la jonction au boîtier | Rth(j-c) | 0.054 ºC/W |
| Conception (interrupteurs) | - | double composante |
| Type (schéma) | - | thyristor-thyristor |
| Poids | W | 2600 g |
| Paquet (boîtier) | type | 409F3 |
| Dimensions, mm | L×B×H | 135x76x68 mm |
| Fiche technique | |
|
Guide de numérotation des modules thyristor-thyristor MTC:
| MT | C | 500 | – | 36 | – | W | – | 409F3 |
| MT | – | Module thyristor,  AS ENERGITM |
| C | – | Topologie du circuit : anode-cathode commune. |
| 500 | – | Courant nominal (ITAV), A. |
| 36 | – | Classe de tension (VRRM/100). |
| W | – | Refroidissement par eau. |
| 409F3 | – | Type d'emballage (boîtier). |

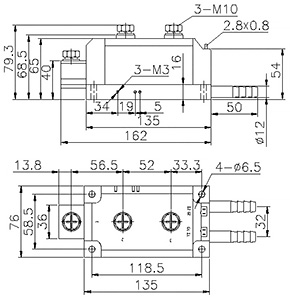

Dimensions du module thyristor MTC500-36-W, MTC500-36-W-409F3:
Schéma des modules de thyristors MTC:
|
|
1 (АК), 2 (К), 3 (А) – bornes principales (alimentation). K1, G1, K2, G2 (4, 5, 6, 7) – terminaux de contrôle. |
Module thyristor MTC500-36 Fiche technique:
Télécharger pdf Fiche technique pour les thyristors MTC500-36
Passeport technique pour les modules de thyristors MTC (échantillon):
Lors de la fourniture de thyristors, nous fournissons, si nécessaire, un passeport technique et un certificat de conformité.
