AS ENERGIModule de diode de redressement de puissance MDC350-18-415F3 (350A 1800V)
| Courant direct moyen, ITAV/IFAV (Tcase) | 350A (100ºC) |
| Tension, VRRM/VDRM | 600 – 1800V |
| Code de tension, VRRM / 100 | 6 – 18 |
| MDC350-18 | sur demande
|
| Poids | 1350 g |
| Dimensions L×B×H | 415F3 108x62x52 mm |
| Fiche technique |  |
Module redresseur à double diode MDC 350-18 AS ENERGITM dans un emballage standard international 350A 1800V.
Les modules à diodes MDC350-18-415F3 se caractérisent par une grande capacité de cyclage électrique et thermique, ce qui signifie une grande fiabilité et une longue durée de vie dans les modes de fonctionnement intensifs. Les modules à diodes sont logés dans un boîtier standard, ce qui facilite l'intégration du dispositif dans l'équipement existant.
Les modules à deux positions ont des circuits de commutation différents (schémas électriques): МDC – demi-pont; МDK – schéma avec cathode commune; МDA – schéma avec anode commune.
Séries (valeurs nominales) de modules à diodes: MDC350-6 (350A 600V), MDC350-7 (350A 700V), MDC350-8 (350A 800V), MDC350-9 (350A 900V), MDC350-10 (350A 1000V), MDC350-12 (350A 1200V), MDC350-14 (350A 1400V), MDC350-16 (350A 1600V), MDC350-18 (350A 1800V).
Les bornes principales (alimentation) se trouvent sur le dessus du boîtier et sont marquées comme suit: 1, 2, 3 (anode-cathode commune, cathode, anode).
Les modules à double diode de la série MDC sont utilisés dans divers équipements de puissance - unités de puissance et de contrôle, régulateurs de puissance, régulateurs CA, contrôle de moteurs CC, démarreurs progressifs de moteurs CA, convertisseurs, contrôleurs de hauts fourneaux ou de processus chimiques, équipements de soudage, et comme redresseurs pour les convertisseurs CA.
Nos modules sont proposés dans plusieurs topologies à double ou simple dispositif pour presque toutes les applications de contrôle de phase ou de redressement.
Notre société offre une garantie de qualité pour les modules de thyristors / diodes de 2 ans à partir de la date d'achat. Lors de la fourniture de modules de thyristors/diodes, si nécessaire, nous fournissons un passeport technique et un certificat de conformité.
Le prix final des modules de thyristors / diodes dépend de la classe, de la quantité, des conditions de livraison, du fabricant, du pays d'origine et du mode de paiement.
Spécifications générales du module diode-diode MDC350-18, MDC350-18-415F3:
| Spécifications du module de diodes | MDC350-18 | |
| Courant direct moyen maximal admissible (température du boîtier) | ITAV/IFAV (Tcase) | 350 A (100ºC) |
| Tension inverse à impulsions répétitives; Tension à l'état fermé à impulsions répétitives | VRRM/VDRM | 1800 V |
| Courant de surtension à l'état passant | ITSM/IFSM | 12 A |
| Facteur de sécurité | I2t | 720 kA2·s |
| Tension de seuil | VT(TO) | 0.750 V |
| Courant d'impulsion répétitif en cas de fermeture; courant de retour d'impulsion répétitif | IDRM/IRRM | 30 mA |
| Tension d'impulsion ouverte | VTM | 1.50 V |
| Courant d'impulsion ouvert | ITM | 1050 A |
| Résistance de la pente à l'état pur | rT | 0.61 mΩ |
| Température de jonction | Tvj max | 125 ºC |
| Résistance thermique, de la jonction au boîtier | Rth(j-c) | 0.110 ºC/W |
| Conception (interrupteurs) | - | double composante |
| Type (schéma) | - | diode-diode |
| Poids | W | 1350 g |
| Paquet (boîtier) | typ | 415F3 |
| Dimensions, mm | L×B×H | 108x62x52 mm |
| Fiche technique | |
|
Guide de numérotation des modules diode-diode MDC:
| MD | C | 350 | – | 18 | – | 415F3 |
| MD | – | Module diode,  AS ENERGITM |
| C | – | Topologie du circuit: anode-cathode commune. |
| 350 | – | Courant nominal (ITAV), A. |
| 18 | – | Classe de tension (VRRM/100). |
| 415F3 | – | Paquet (boîtier) type. |

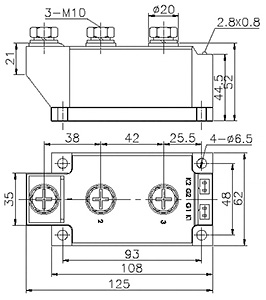

Dimensions du module de diodes MDC350-18, MDC350-18-415F3:
Schéma des modules de diodes MDC:
|
|
1 (АК), 2 (К), 3 (А) – bornes principales (alimentation). |
Fiche technique du module de diodes MDC350-18:
Télécharger la fiche technique pdf de la diode MDC350-18
Passeport technique pour les modules de diodes MDC (échantillon):
Lors de la fourniture de diodes, si nécessaire, nous fournissons un passeport technique et un certificat de conformité.
