AS ENERGIPower Rectifier Diode Module MDA300-6 (300A 600V), MDA300-6-413F3
| Average forward current, ITAV/IFAV (Tcase) | 300A (100ºC) |
| Voltage, VRRM/VDRM | 600V |
| Voltage code, VRRM / 100 | 6 |
| MDA300-6 | sur demande
|
| Weight | 860 g |
| Package Dimensions L×B×H |
413F3 92x50x50 |
| Datasheet |  |
Dual diode rectifier module MDA 300-6 AS ENERGITM in an international standard package, 300A 600V.
The diode modules MDA300-6-413F3 are characterized by high electrical and thermal cycling capability, meaning high reliability and long lifetime in intensive operation modes. The diode modules are housed in a industry-standard housing making it easy to integrate the device into existing equipment.
The two-position modules have different switching circuits (electrical circuit diagrams): МDC – half-bridge; МDK – scheme with common cathode; МDA – scheme with common anode.
The main (power) terminals are on the top of the case and are marked as 1, 2, 3 (common anode-anode, cathode, cathode).
Dual diode modules MDA series are used in various power equipment - power and control units, power regulators, AC regulators, DC motors control, AC motor soft starters, converters, controllers of blast furnaces or chemical processes, welding equipment, and as rectifiers for AC converters.
Our modules are offered in several dual and single device topologies for almost all phase control or rectifier applications.
Our company provides a quality guarantee for thyristor / diode modules of 2 years from the date of purchase. When supplying thyristor / diode modules, if necessary, we provide technical passport and certificate of conformity.
The final price for thyristor / diode modules depends on the class, quantity, delivery terms, manufacturer, country of origin and form of payment.
General specifications of diode-diode module MDA300-6, MDA300-6-413F3:
| Diode module specifications | MDA300-6 | |
| Maximum allowable average forward current (Case temperature) | ITAV/IFAV (Tcase) | 300 A (100ºC) |
| Repetitive pulsed reverse voltage; Repetitive pulsed closed state voltage | VRRM/VDRM | undefined V |
| Surge on-state current | ITSM/IFSM | 10 A |
| Safety factor | I2t | 500 kA2·s |
| Threshold voltage | VT(TO) | 0.75 V |
| Repetitive pulse current when closed; repetitive pulse return current | IDRM/IRRM | 20 mA |
| Open pulse voltage | VTM | 1.35 V |
| Open pulse current | ITM | 900 A |
| On-state slope resistance | rT | 0.55 mΩ |
| Junction temperature | Tvj max | 125 ºC |
| Thermal resistance, junction to case | Rth(j-c) | 0.130 ºC/W |
| Design (switches) | - | dual component |
| Type (circuit diagram) | - | diode-diode |
| Weight | W | 860 g |
| Package (Housing) | type | 413F3 |
| Dimensions, mm | L×B×H | 92x50x50 |
| Datasheet | |
|
Part numbering guide for diode–diode modules MDA:
| MD | A | 300 | – | 6 | – | 413F3 |
| MD | – | Diode module,  AS ENERGITM |
| A | – | Circuit topology: common anode-anode. |
| 300 | – | Rated current (ITAV), A. |
| 6 | – | Voltage class (VRRM/100). |
| 413F3 | – | Package (housing) type. |

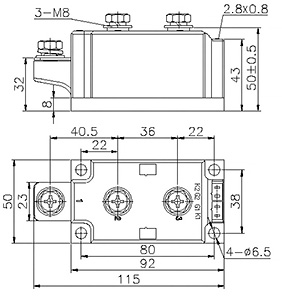

Dimensions of diode module MDA300-6, MDA300-6-413F3:
Circuit diagram of diode modules MDA:
|
|
1 (АA), 2 (К), 3 (K) – main (power) terminals. |

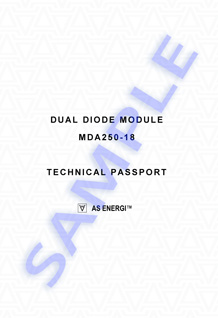

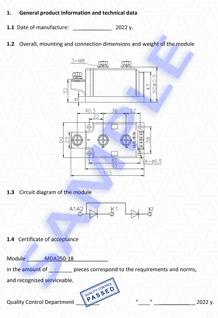

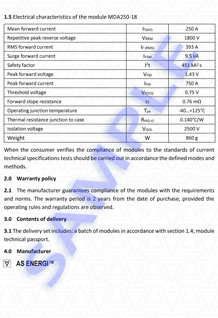

Technical Passport for Diode Modules MDA (sample):
When supplying diode, if necessary, we provide technical passport and certificate of conformity.
