AS ENERGIModule Thyristor de puissance AMKT 500-14E (500A 1400V)
| Courant direct moyen, ITAV/IFAV (Tcase) | 500A (89ºC) 390A (100ºC) |
| Tension, VRRM/VDRM | 1400V |
| Circuit |  |
| AMKT 500-14E | sur demande
|
| Poids | 1420 g |
| Paquet, Dimensions L×B×H | Package 5 150x60x52 |
| Fiche technique |  |
Module SCR à double thyristor AMKT 500-14E AS ENERGITM dans un emballage standard international, 500A 1400V.
Les modules à thyristors se caractérisent par une grande capacité de cyclage électrique et thermique, ce qui signifie une grande fiabilité et une longue durée de vie dans les modes de fonctionnement intensifs. Les modules à thyristors sont logés dans un boîtier standard, ce qui facilite leur intégration dans les équipements existants.
Les bornes principales (alimentation) se trouvent sur le dessus du boîtier et sont marquées comme suit: 1, 2, 3 (anode-cathode commune, cathode, anode). Les bornes de contrôle sont marquées K1, G1, K2, G2.
Les modules à double thyristor de la série AMKT sont utilisés dans divers équipements de puissance - unités de puissance et de contrôle, régulateurs de puissance, régulateurs CA, contrôle de moteurs CC, démarreurs progressifs de moteurs CA, convertisseurs, contrôleurs de hauts fourneaux ou de processus chimiques, équipements de soudage, et comme redresseurs pour les convertisseurs CA.
Nos modules sont proposés dans plusieurs topologies à double ou simple dispositif pour presque toutes les applications de contrôle de phase ou de redressement.
Notre société offre une garantie de qualité pour les modules de thyristors / diodes de 2 ans à partir de la date d'achat. Lors de la fourniture de modules de thyristors/diodes, si nécessaire, nous fournissons un passeport technique et un certificat de conformité.
Le prix final des modules de thyristors / diodes dépend de la classe, de la quantité, des conditions de livraison, du fabricant, du pays d'origine et du mode de paiement.
Spécifications générales du module thyristor AMKT 500-14E:
| Spécifications du module thyristor | AMKT 500-14E | |
| Courant direct moyen maximal admissible (température du boîtier) | ITAV/IFAV (Tcase) | 500 A (89ºC) 390 A (100ºC) |
| Tension inverse à impulsions répétitives; Tension à l'état fermé à impulsions répétitives | VRRM/VDRM | 1400 V |
| Courant de surtension à l'état passant | ITSM/IFSM | 15000 A |
| Facteur de sécurité | I2t | 1125 kA2·s |
| Tension de seuil | VT(TO) | 0.925 V |
| Résistance de la pente à l'état pur | rT | 0.27 mΩ |
| Temps d'arrêt max | tq | 200 µs |
| Température de jonction | Tvj max | 130 ºC |
| Résistance thermique, de la jonction au boîtier | Rth(j-c) | 0.065 ºC/W |
| Conception (interrupteurs) | - | double composante |
| Type (schéma) | - | thyristor-thyristor |
| Poids | W | 1420 g |
| Paquet, Dimensions, mm | L×B×H | Package 5 150x60x52 |
| Fiche technique | |
|
Guide de numérotation des pièces pour les modules thyristor-thyristor AMKT:
| A | M | KT | 500 | – | 14 | E |
| A | – |  AS ENERGITM |
| M | – | Type de semi-conducteur: Module. |
| KT | – | Topologie de la connexion interne: Thyristor-Thyristor. |
| 500 | – | Courant nominal (ITAV), A. |
| 14 | – | Classe de tension (VRRM/100). |
| E | – | dv/dt classe: D: 500 V/µs E: 1000 V/µs G: 2000 V/µs |
Alternatives possibles, remplacements, produits analogues, équivalents:
Liste des séries de modules de puissance à thyristors présentant des paramètres et des tailles de boîtier similaires.
| Série | ITAV/IFAV (Tcase) | VRRM/VDRM | Topologie | Dimensions, mm | Paquet | Fiche technique |
| AMKT 500-14E | 500 A (89ºC) | 1400 V | thyristor-thyristor | 150x60x52 | 5 | |
| SKKT 500-14E | 500 A (89ºC) | 1400 V | thyristor-thyristor | 150x60x52 | 5 | |
| MTT-500-14 | 500 A (86ºC) | 1400 V | thyristor-thyristor | 150x60x52 | 5 | |
| MT3-500-14-A2 | 500 A (89ºC) | 1400 V | thyristor-thyristor | 150x60x52 | 5 | |
| MT3-500-D | 500 A (85ºC) | 3000-3600 V | thyristor-thyristor | 180x77x84 | 7 | |
Une série de modules thyristors alternatifs pour des courants allant jusqu'à 1250A peut également être commandée:
| Série | ITAV/IFAV (Tcase) | VRRM/VDRM | Topologie | Dimensions, mm | Paquet | Fiche technique |
| MT3-700-A2 | 700 A (80ºC) | 1400-1800 V | thyristor-thyristor | 150x60x52 | 5 | |
| MT3-740-D | 740 A (77ºC) | 2000-2400 V | thyristor-thyristor | 180x77x84 | 7 | |
| МТТ-800 | 800 A (86ºC) | 600-1600 V | thyristor-thyristor | 180x77x84 | 7 | |
| MT3-800-D | 800 A (78ºC) | 1400-1800 V | thyristor-thyristor | 180x77x84 | 7 | |
| МТТ-1000 | 1000 A (86ºC) | 400-1200 V | thyristor-thyristor | 180x77x84 | 7 | |
| MT3-1000-D | 1000 A (77ºC) | 1000-1200 V | thyristor-thyristor | 180x77x84 | 7 | |
| МТТ-1250 | 1250 A (77ºC) | 400-800 V | thyristor-thyristor | 180x77x84 | 7 | |
| MT3-1250-D | 1250 A (77ºC) | 100-800 V | thyristor-thyristor | 180x77x84 | 7 | |

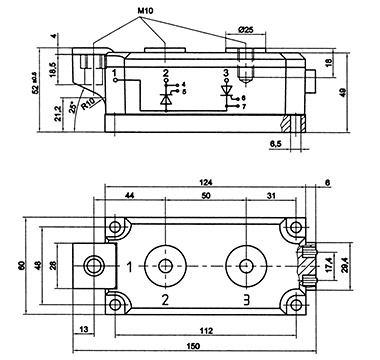

Dimensions du module thyristor AMKT 500-14E:
Paquet 5
Schéma des modules de thyristors AMKT:
|
|
1 (АК), 2 (К), 3 (А) – bornes principales (alimentation). K1, G1, K2, G2 (4, 5, 6, 7) – terminaux de contrôle. |
Module Thyristor AMKT 500-14E Fiche technique:
Télécharger la fiche technique du module thyristor AMKT 500-14E
