Dissipateur thermique O123 pour thyristor SCR à disque & diode de redressement

Dissipateur thermique O123 pour disque scr

Diamètre de la surface de contact du dissipateur		Ø22 mm
Boîtier du dispositif appliqué	сsurface de contact	Ø19-Ø22 mm
	diamètre extérieur	Ø42 mm
S'applique aux dispositifs pour le courant		100A - 500A
Dissipation de puissance		120 W
Dissipateur thermique O123		sur demande + –
Dimensions B×L×H		150x100x122 mm
Poids		2.0 kg

Dissipateurs de chaleur à refroidissement par air O123-100 AS ENERGI^TM sont utilisés pour le refroidissement unilatéral et bilatéral des dispositifs semi-conducteurs de puissance dans les disc design, avec type de boîtier PD21, PD22, PD23, PT21, PT21-1, PT23.

La puissance dissipée par le refroidisseur en refroidissement naturel est de 120 W. Le diamètre de la surface de contact du dissipateur est de Ø22 mm. Boîtier de l'appareil appliqué : сontact surface Ø19-Ø22 mm, diamètre extérieur Ø42 mm.

Le dissipateur thermique est utilisé pour le refroidissement des thyristors SCR de puissance et des diodes de redressement pour les courants 100A - 500A.

Le refroidissement par flux d'air peut être naturel ou forcé, en fonction de la quantité de chaleur générée et des conditions de fonctionnement des semi-conducteurs.

Caractéristiques: alliage d'aluminium résistant à la corrosion; faible résistance thermique; installation facile grâce à une fente de montage; les modèles standard peuvent être personnalisés.

Les dissipateurs de chaleur sont fabriqués à partir de profilés de radiateur en aluminium et ne nécessitent pas de revêtement protecteur supplémentaire lorsqu'ils sont utilisés dans des conditions climatiques différentes.

L'assemblage de dispositifs semi-conducteurs (diodes de puissance, thyristors) de type tablette (disque) avec des refroidisseurs se fait par des boulons de serrage et des traverses. Les surfaces de contact du dissipateur thermique et du dispositif de puissance doivent présenter de faibles écarts de rugosité et de planéité.

Pour minimiser les pertes électriques et maximiser la dissipation thermique des dispositifs, il convient de respecter la force de montage Fm indiquée dans les spécifications du dispositif de puissance.

Avant le montage, les surfaces de contact du dissipateur, du contact de courant et du dispositif semi-conducteur doivent être nettoyées avec un chiffon imbibé d'alcool (toluène, benzène, acétone) et il est recommandé de les lubrifier avec une fine couche de pâte de transfert de chaleur silicone-organique (il s'agit d'une recommandation et non d'une condition préalable à l'installation).

Gamme de courant des thyristors et diodes de redressement SCR à disque pour lesquels des dissipateurs de chaleur à air (refroidisseurs, radiateurs) sont utilisés: 100A, 150A, 160A, 200A, 250A, 300A, 320A, 400A, 500A.

Les spécifications et les paramètres, les dimensions, les schémas et les dessins du dissipateur thermique refroidi par air (radiateur) sont énumérés ci-dessous.

Notre société offre une garantie de qualité pour les dissipateurs de chaleur de refroidissement par air de 2 ans à compter de la date d'achat. Lors de la fourniture de dissipateurs, si nécessaire, nous fournissons un passeport technique.

Le prix final du dissipateur de chaleur pour refroidissement par air dépend de la quantité, des conditions de livraison, du fabricant, du pays d'origine et du mode de paiement.

Refroidissement par air Dissipateur thermique O123 spécifications:

Spécifications du dissipateur thermique	O123 (O123-100)
Diamètre de la surface de contact du dissipateur	Ø22 mm
Applied device housing (сontact surface)	Ø19-Ø22 mm
Boîtier du dispositif appliqué (diamètre extérieur)	Ø42 mm
Dissipation de la puissance par refroidissement naturel (P_F)	120 W
Résistance thermique R_th(h-a) (refroidissement naturel)	0.710 °C/W
Résistance thermique R_th(h-a) (refroidissement forcé, flux d'air V_cfh=6 m/s)	0.212 °C/W
Résistance à l'écoulement ΔPh	20 Pa
Force de montage Fm, max	8 ± 1.5 kN
Poids	2.0 kg
Aperçu, dimensions B×L×H	150x100x122 mm
S'applique aux dispositifs pour le courant	100A - 500A
Type de paquet d'application	PD21, PD22, PD23, PT21, PT21-1, PT23
Application diode, type thyristor	DL123, T123, T223, T323, TFI323

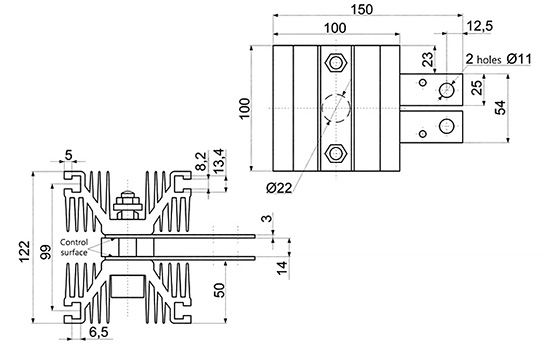

Dimensions d'encombrement et de montage du dissipateur thermique O123:

Guide de numérotation des pièces pour les dissipateurs de chaleur à refroidissement par air O123:

–

100

O	–	Groupe de produits: Dissipateurs thermiques pour semi-conducteurs.
1	–	Numéro de série de la modification de la conception du dissipateur thermique.
2	–	Codification des séries par diamètre de la surface de contact pour les dissipateurs à disque.
3	–	Numéro de série de la modification de la conception du dissipateur thermique pour les appareils: 1 - conception du disque avec refroidissement double face.
100	–	Longueur du dissipateur, mm.

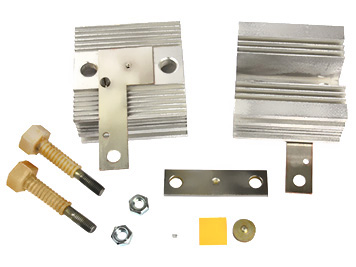

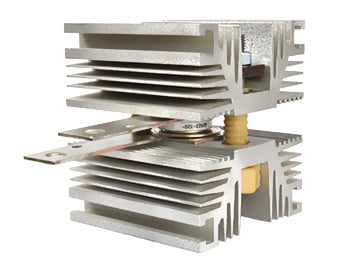

Photo des dissipateurs de chaleur à refroidissement par air O123 pour les semi-conducteurs à disque:

Semi-conducteurs de haute puissance AS ENERGI^TM

Notre société est engagée dans la fabrication et la vente d'une large gamme de semi-conducteurs de puissance (thyristors de puissance, modules, diodes de redressement, diodes d'avalanche, de rotor et de soudage, triacs, etc.) avec des courants allant jusqu'à 15 000 A et des tensions allant jusqu'à 9 000 V, ainsi que des dissipateurs de chaleur à air et à eau.
Vous pouvez acheter des dispositifs à semi-conducteur dans n'importe quel volume, et lorsque vous commandez des lots importants, le prix sera plus bas. Nous avons gagné la confiance de nos clients et fournissons des produits dans le monde entier.

Pour toute question concernant l'acquisition de Thyristors, Diodes et Modules de puissance, envoyez une demande par courrier électronique à l'adresse suivante:

[email protected]

Et nous vous fournirons une offre commerciale pour la livraison.
Pour un grand nombre de personnes, nous fournirons un prix individuel!!!

Nous sommes disposés à fabriquer des produits dans nos installations de production en fonction de vos demandes et de vos tâches techniques.

Galerie de photos

Galerie de photos montre de nombreux dispositifs à semi-conducteurs, puces à semi-conducteurs et SCR produits par AS ENERGI^TM, exemples de rapports d'essais.

Voir plus de photos

Recommandations pour l'assemblage d'un thyristor à disque avec un dissipateur thermique à air:

La fiabilité du transfert de chaleur et du contact électrique entre les surfaces de contact du thyristor et du refroidisseur sur toute la plage de température est assurée par un couple approprié (force de serrage).

Avant l'assemblage, vous devez effectuer une inspection visuelle (1) des surfaces de contact pour détecter les dommages mécaniques et les essuyer (2), imbibés d'alcool (toluène, essence, acétone).

Après l'inspection, fixer les contacts actuels (fils), installer une goupille pour fixer l'alignement de la structure.

Pour améliorer les paramètres de transfert de chaleur, il est recommandé de lubrifier (3) une fine couche de pâte silicone conductrice de chaleur avant l'assemblage, ce qui n'est pas une condition obligatoire pour l'installation.

Installer le thyristor (3), la deuxième partie du refroidisseur, l'isolateur en fibre de verre et la rondelle de butée.

Enfiler la traverse (4) et serrer uniformément les écrous. Veillez à ce que les surfaces de contact ne soient pas désalignées et qu'elles soient planes.

Lorsque les pièces sont suffisamment serrées mais mobiles, il est recommandé de placer le refroidisseur sur une surface plane et de contrôler la tolérance de parallélisme de l'ensemble des plans adjacents des surfaces (5).

Serrer chaque écrou à tour de rôle (environ un quart de tour) sur la butée (6). Le degré de déviation de la traverse détermine si la force de serrage obtenue correspond à celle requise.

Après l'installation, les fixations (écrous et rondelles) doivent être protégées contre la corrosion.

Conseils et recommandations pour les thyristors de puissance:

Les thyristors de puissance ne doivent pas fonctionner pendant de longues périodes à leur charge limite pour tous les paramètres. Dans ce cas, le facteur de sécurité est déterminé par le degré de fiabilité requis du dispositif.

Remplacer un thyristor de puissance défaillant par un thyristor dont les paramètres correspondent à ceux du thyristor remplacé.

Un surrefroidissement doit être prévu lorsque l'appareil est utilisé dans un environnement où la température ambiante est élevée.

Il est recommandé de nettoyer périodiquement les thyristors de puissance et les refroidisseurs pour éliminer la poussière et les contaminants afin d'assurer une bonne dissipation de la chaleur.

Des diviseurs de courant inductifs (souvent des fils toroïdaux torsadés) doivent être utilisés pour égaliser les courants entre les thyristors de puissance connectés en parallèle. Les méthodes de connexion les plus courantes sont le circuit fermé, le circuit à bobine commune ou le thyristor de puissance. L'efficacité des diviseurs de courant dans ce cas est déterminée par la section du fil magnétique.

La prévention du déséquilibre de la tension lorsque les thyristors de puissance sont connectés en série est obtenue en utilisant des résistances shunt connectées en parallèle avec chaque thyristor. L'égalisation de la tension dans les conditions transitoires est assurée en connectant des condensateurs en parallèle à chaque thyristor.

Il est strictement interdit de toucher les thyristors de puissance sous haute tension pendant leur fonctionnement.
