Module à double diode CN410899C (100A 800V) Powerex Remplacement

Schéma de circuit du Module à Diode Double CN410899C

Numéro de pièce Powerex	CN410899C
Courant direct moyen, I_F(AV)M (T_C)	100A (104ºC)
Tension, V_RRM	800V
Emballage	CD4
Dimensions L×B×H	92x21x30 mm
Fiche technique
Remplacement AS ENERGI^TM	AM-CN410899C
Ajouter au panier	sur demande + –

Module à diodes doubles AM-CN410899C AS ENERGI^TM est un dispositif à semi-conducteur de remplacement, analogue, alternatif et équivalent au module à diodes CN410899C Powerex. Courant direct moyen I_FAV – 100 ampères, tension inverse de crête répétitive V_RRM – 800V. Le module à diodes à deux positions CN410899C possède un circuit de commutation en cathode commune (cathode commune-cathode).

Les modules à diodes se caractérisent par une grande capacité de cyclage électrique et thermique, ce qui signifie une grande fiabilité et une longue durée de vie dans des modes de fonctionnement intensifs, une faible fuite de courant et une chute de tension directe réduite. Les modules à diodes sont logés dans un boîtier standard industriel facilitant l'intégration du dispositif dans des équipements existants.

Les modules à diodes doubles sont utilisés dans divers équipements de puissance - unités de puissance et de commande, pour des configurations de pont à phase simple et trois phases, régulateurs de puissance, régulateurs AC, contrôle de moteurs DC, démarreurs progressifs de moteurs AC, convertisseurs, régulateurs de fours à haut fourneau ou de processus chimiques, équipements de soudage, et comme redresseurs pour convertisseurs AC.

Nos modules sont proposés dans plusieurs topologies de dispositifs doubles et simples pour presque toutes les applications de commande de phase ou de redressement.

Notre société fournit une garantie de qualité pour les modules à diodes doubles de 2 ans à partir de la date d'achat. Lors de la fourniture de modules à diodes doubles, si nécessaire, nous fournissons un passeport technique et un certificat de conformité.

Le prix final des modules à diodes doubles dépend de la classe, de la quantité, des conditions de livraison, du fabricant, du pays d'origine et de la forme de paiement.

Spécifications générales du module à diodes double CN410899C Powerex et de son remplacement :

Spécifications du module à diodes		CN410899C
Courant moyen maximal admissible en avant	I_F(AV)M (T_C)	100 A (104ºC)
Tension inverse de blocage maximale répétitive	V_RRM	800 V
Courant de crête de surintensité en avant	I_FSM	2.6 kA
Facteur de sécurité	I²t	34.4 kA²·s
Tension de seuil	V_T0	0.8 V
Résistance de pente en avant	r_T	1.74 mΩ
Température	T_j	-40 to 150 ºC
Résistance thermique, jonction à boîtier	R_th(jc) par module	-
Résistance thermique, jonction à boîtier	R_th(jc) par jonction	0.35 °C/W
Résistance thermique, Lubrifié sur radiateur	R_th(c-s) par module	0.15 °C/W
Poids	W	160 g
Paquet	type	CN4
Dimensions	L×B×H	92x21x30 mm
Remplacement AS ENERGI^TM	type	AM-CN410899C
Fiche technique	PDF

Guide de numérotation des pièces pour le module à diodes redresseur double Powerex et son remplacement:

–

CN4

A	–	AS ENERGI^TM
M	–	Groupe de produits: Module.
CN4	–	Type de boîtier.
1	–	Modules à diodes.
08	–	Classe de tension V_RRM / 100.
99	–	Code I_F(AV), Ampère.
C	–	Identifiant de suffixe: Aucun, B, C ou D

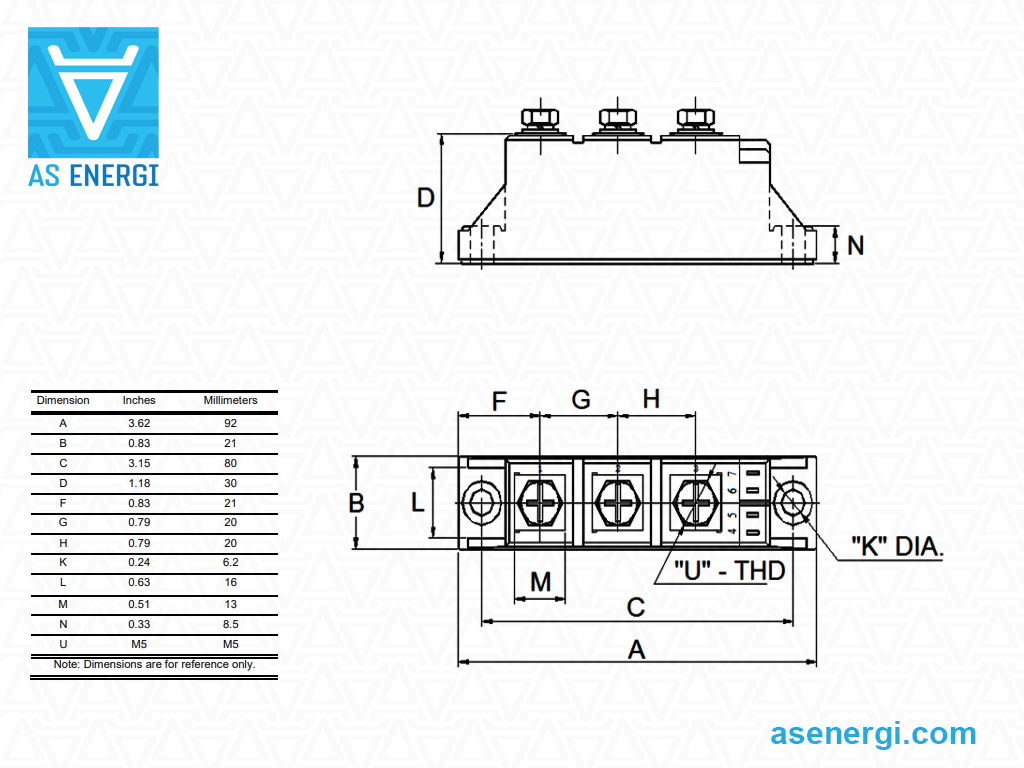

Dimensions du module à diodes double CN410899C et Remplacement AM-CN410899C :

Module à diodes redresseur double

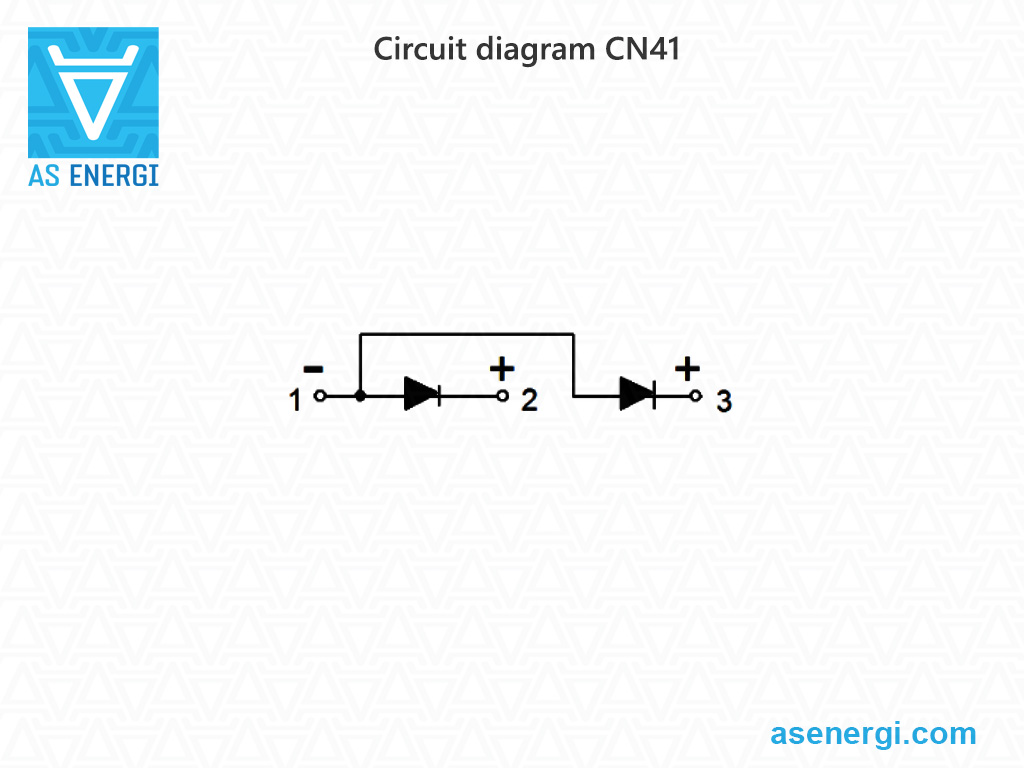

Schéma du circuit du module à diodes double CN410899C et Remplacement AM-CN410899C :
