AS ENERGIDiode à récupération rapide VS-SD203N25S20PC, type tige, remplacement Vishay
| Numéro de pièce Vishay | VS-SD203N25S20PC |
| Courant direct moyen, IF(AV)M (TC) | 200A (85ºC) |
| Tension, VRRM | 2500 V |
| Filetage du tige | 3/4"-16UNF-2A |
| Fiche technique |  |
| Remplacement AS ENERGITM | ASDS203N25S20PC |
| Ajouter au panier | sur demande
|
Diode à récupération rapide ASDS203N25S20PC AS ENERGITM dans la conception du haras, est un dispositif semi-conducteur de remplacement, analogue, alternatif et équivalent pour la diode à récupération rapide VS-SD203N25S20PC Vishay Semiconductors.
Courant direct moyen IFAV – 200 ampère, tension inverse de crête répétitive VRRM – 2500V. "Dissipateurs de chaleur refroidis par air série O pour dispositifs à plots" pour le refroidissement des diodes sont également disponibles sur commande.
Des dissipateurs thermiques à air et à eau sont utilisés pour refroidir les diodes. Pour assurer un contact thermique et électrique fiable avec le dissipateur thermique, un couple de serrage Md à respecter lors de l'assemblage. Pour une meilleure dissipation de la chaleur de la diode pendant l'assemblage, une pâte conductrice de chaleur est utilisée (il s'agit d'une recommandation et non d'une condition préalable à l'installation).
Caractéristiques: optimisé pour la fréquence de ligne; faibles pertes à l'état passant; faible temps de récupération inverse; vitesse de commutation élevée; tension inverse élevée et capacités de traitement du courant élevées.
Les diodes à récupération rapide convertissent les courants continus et alternatifs jusqu'à 200A dans des circuits avec des tensions jusqu'à 2500V. Leurs principales applications sont les convertisseurs DC-DC et les onduleurs, les redresseurs à haute fréquence, les alimentations à découpage.
La particularité des diodes est leur récupération rapide (temps de récupération inverse court trr et faible charge de récupération) et leur application à des fréquences élevées. Les diodes ont une capacité de transport de courant élevée à haute fréquence.
Diodes à récupération rapide AS ENERGITM présentent les caractéristiques suivantes: boîtier aux normes industrielles; faibles pertes statiques et dynamiques, valeurs élevées de VRRM/VRSM, vaste expérience de l'utilisation des appareils dans diverses industries, gamme de tensions de 100 à 9000 V et d'ampérages de 10 à 15000 A, haute résistance aux cycles thermiques et électriques.
Les spécifications techniques et les paramètres de VS-SD203N25S20PC et du remplacement ASDS203N25S20PC, la fiche technique PDF, le schéma et les dimensions sont énumérés ci-dessous.
Notre société offre une garantie de qualité pour les diodes de 2 ans à compter de la date d'achat. Lors de la livraison des diodes, nous fournissons, si nécessaire, un passeport technique et un certificat de conformité.
Le prix final des diodes de récupération standard dans la conception des goujons dépend de la classe de tension, de la quantité, des conditions de livraison, du fabricant, du pays d'origine et du mode de paiement.
Spécifications générales de la Diode à Récupération Rapide (Type Tige) Vishay et Remplacement:
| Spécifications des diodes | VS-SD203N25S20PC | |
| Courant direct moyen maximal admissible (température du boîtier) | IF(AV)M (TC) | 200 A (85ºC) |
| Tension de blocage inverse de crête répétitive maximale | VRRM | 400 V |
| Courant direct de pointe de surtension | IFSM | 4990 A |
| Temps de récupération inversé | trr | 2.0 μs |
| Facteur de sécurité | I2t | 125 kA2·s |
| Tension de seuil | VF(T0) | 1.47 V |
| Résistance à la pente avant | rT | 0.46 mΩ |
| Température de la jonction p-n | Tvj max | 125 ºC |
| Résistance thermique, de la jonction au boîtier | Rth(j-c) | 0.008 K/kW |
| Couple de montage, filets non lubrifiés | Md± 10 % | 31 Nm |
| Poids | W | 250 g |
| Paquet (boîtier) | type | DO-9 (DO-205AB) |
| Filetage du tige | Ød | 3/4"-16UNF-2A |
| Remplacement AS ENERGITM | type | ASDS203N25S20PC |
| Fiche technique | |
|
Guide de numérotation des pièces pour Diodes à récupération rapide:
| AS | DS | 20 | 3 | N | 25 | S20 | P | C |
| AS | – |  AS ENERGITM |
| DS | – | Groupe de produits : Tige à diodes. |
| 20 | – | Numéro de pièce essentiel. |
| 3 | – | Récupération rapide. |
| N | – | N = tige polarité normale (cathode vers tige) R = tige inversion de polarité (anode vers tige). |
| 25 | – | Code de tension x 100 = VRRM. |
| S20 | – | trr code . |
| P | – | P = base de la tige DO-9 (DO-205AB) 3/4" 16UNF-2A M = base de la tige DO-9 (DO-205AB) M16 x 1.5. |
| C | – | C = boîtier en céramique (plus de 1600 V) V = joint verre-métal (seulement jusqu'à 1600 V). |

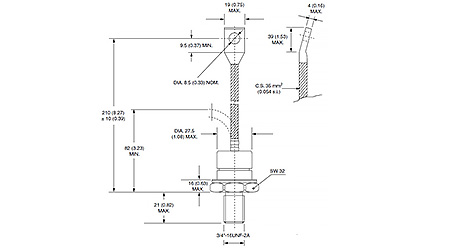

Polarité (anode, cathode) et dimensions des diodes à plots:
|
|
Semi-conducteurs de haute puissance AS ENERGITM
Notre société est engagée dans la fabrication et la vente d'une large gamme de semi-conducteurs de puissance (thyristors de puissance, modules, diodes de redressement, diodes d'avalanche, de rotor et de soudage, triacs, etc.) avec des courants allant jusqu'à 15 000 A et des tensions allant jusqu'à 9 000 V, ainsi que des dissipateurs de chaleur à air et à eau.
Vous pouvez acheter des dispositifs à semi-conducteur dans n'importe quel volume, et lorsque vous commandez des lots importants, le prix sera plus bas. Nous avons gagné la confiance de nos clients et fournissons des produits dans le monde entier.
Pour toute question concernant l'acquisition de Thyristors, Diodes et Modules de puissance, envoyez une demande par courrier électronique à l'adresse suivante:
Et nous vous fournirons une offre commerciale pour la livraison.
Pour un grand nombre de personnes, nous fournirons un prix individuel!!!
Nous sommes disposés à fabriquer des produits dans nos installations de production en fonction de vos demandes et de vos tâches techniques.
Galerie de photos
Galerie de photos montre de nombreux dispositifs à semi-conducteurs, puces à semi-conducteurs et SCR produits par AS ENERGITM, exemples de rapports d'essais.
Dissipateurs thermiques pour diodes de puissance Tige:
Les dissipateurs de chaleur (radiateurs) sont utilisés pour le refroidissement des dispositifs à semi-conducteur de puissance dans le Tige.
Les dissipateurs de chaleur des refroidisseurs sont fabriqués à partir de profilés de radiateur en aluminium et ne nécessitent pas de revêtement protecteur supplémentaire lorsqu'ils sont utilisés dans des conditions climatiques variées.
Voir pour plus d'informations sur les dissipateurs: "Dissipateurs de chaleur refroidis par air pour les appareils tige".
Pourquoi choisir AS ENERGITM
- Installations de production propres, y compris la production de puces en silicium pour semi-conducteurs
- Marque européenne - qualité à 100 %, prix avantageux, délais de production courts
- Plus de 20 ans d'expérience dans l'industrie des semi-conducteurs
- Des clients de plus de 50 pays nous font confiance
- 20000 articles dans la gamme de produits pour des courants de 10A à 15000A, des tensions de 100V à 9000V
- Nous produisons des analogues de produits d'autres fabricants
- Qualité certifiée garantie, période de garantie de fonctionnement - 2 ans
Garantie de qualité
Nos produits sont certifiés et correspondent aux normes internationales.
Notre société offre une garantie de qualité pour les produits de 2 ans.
Nous fournissons des certificats de conformité, des rapports de fiabilité, des fiches techniques et des passeports techniques à la demande du client.
Chaque produit est testé pour les principaux paramètres, et des rapports de test des paramètres pour chaque produit sont fournis.
Géographie du partenariat
AS ENERGITM l'entreprise fabrique et fournit des semi-conducteurs de puissance à plus de 50 pays dans le monde.
Logistique et livraison
Nous livrons nos produits dans le monde entier grâce aux services de sociétés de logistique : DHL, TNT, UPS, EMS, Fedex, Aramex.
Les produits peuvent être livrés par tous les moyens de transport : aérien, maritime, ferroviaire et routier.
AS ENERGITM Fabrication de semi-conducteurs
Notre gamme de produits comprend des diodes de redressement, des thyristors de contrôle de phase à disque et à goujon, des diodes et thyristors à avalanche, des thyristors à commutation rapide et à haute fréquence, des diodes à récupération rapide, des diodes de soudage et de rotor, des triacs, des ponts redresseurs, des modules de puissance (thyristor, diode, thyristor-diode, IGBT), ainsi que des dissipateurs de chaleur à air et à eau.
Les diodes de puissance et les thyristors sont produits pour des courants de 10A à 15000A et des tensions de 100V à 9000V.
Les modules de diodes de puissance et de thyristors sont produits à partir de 25A et jusqu'à 1250A, dans une gamme de tension allant de 400V à 4400V.
La gamme de semi-conducteurs de puissance comprend également des dispositifs semi-conducteurs équivalents, de remplacement, analogiques et alternatifs de fabricants mondiaux.
