AS ENERGIDiode de redressement 400A, type D271-400 (300V-1800V)
| Courant direct moyen, IFAV | 400A |
| Tension, VRRM | 300-1800V |
| Code de tension, VRRM / 100 | 3 - 18 |
| D271-400 | sur demande
|
| Paquet Fil |
SD7 M24x1.5 |
| Poids | 465 g |
| Fiche technique |  |
Diode de redressement D271-400 AS ENERGITM est une diode à usage général. Il s'agit d'une diode de puissance à jonction p-n conçue pour convertir des courants continus et alternatifs jusqu'à 400A avec une fréquence jusqu'à 500Hz dans des circuits avec des tensions jusqu'à 300V - 1800V (classe de tension de 3 à 18). Boîtier de diode - SD7, filetage standard de montage – M24x1.5, (sur demande, filetage UNF 3/4"-16UNF-2A), poids – 465 g.
Les diodes sont fournies sous forme de goujon. La polarité de la diode est indiquée par un symbole de polarité sur le boîtier.
En avant diode de polarité - la base filetée de la diode est l'anode, le câble d'alimentation flexible est la cathode.
Diode à polarité inversée - la base filetée est la cathode, le fil d'alimentation flexible est l'anode.
La polarité avant n'est pas indiquée dans la numérotation des pièces; la polarité arrière est indiquée par un "X" dans la numérotation des pièces.
Cette diode de puissance peut être un produit alternatif, de remplacement, analogue, équivalent à d'autres types de diodes 350A, 370A, 390A, 400 amp dans un boîtier de montage sur goujon.
Des dissipateurs thermiques à air et à eau sont utilisés pour refroidir les diodes. Pour assurer un contact thermique et électrique fiable avec le dissipateur, un couple de serrage Md doit être respecté lors de l'assemblage. Pour une meilleure dissipation de la chaleur de la diode pendant l'assemblage, on utilise une pâte conductrice de chaleur.
Les diodes ont un boîtier céramique hermétique qui isole la partie fonctionnelle et l'élément semi-conducteur des impacts mécaniques et de l'environnement. Diode à visser avec un câble d'alimentation flexible. Les diodes à goujon se distinguent par leur capacité à être utilisées sur des pièces mobiles.
Spécifications et paramètres, fiches techniques PDF, exemple de passeport technique, dimensions, dessins Aperçu, diagrammes de boîtier, diodes, dissipateurs thermiques recommandés sont énumérés ci-dessous.
Notre société offre une garantie de qualité pour les diodes de puissance de 2 ans à compter de la date d'achat. Lors de la fourniture des diodes, si nécessaire, nous fournissons un passeport technique, un certificat de conformité.
Valeurs nominales des diodes: D271-400-3 (400A 300V), D271-400-4 (400A 400V), D271-400-5 (400A 500V), D271-400-6 (400A 600V), D271-400-7 (400A 700V), D271-400-8 (400A 800V), D271-400-9 (400A 900V), D271-400-10 (400A 1000V), D271-400-12 (400A 1200V), D271-400-14 (400A 1400V), D271-400-16 (400A 1600V), D271-400-18 (400A 1800V).
Le prix final des diodes à plots pour le contrôle de phase dépend de la classe de tension, de la quantité, des conditions de livraison, du fabricant, du pays d'origine et du mode de paiement.
Spécifications générales des diodes de redressement D271-400:
| Spécifications des diodes | D271-400 | |
| Courant direct moyen maximal admissible (température du boîtier) | IF(AV) (Tcase) | 400 A (144°C) 544 A (120°C) |
| Tension inverse de crête répétitive | VRRM | 300-1800 V |
| Courant direct efficace | IFRMS | 628 A |
| Courant de choc non répétitif | IFSM | 13 kA |
| Facteur de sécurité | I2t | 840 kA2·s |
| Tension de pointe avant, max | VFM | 1.45 V |
| Courant de pointe | IFM | 1256 A |
| Tension de seuil à l'état pur, max | VF(TO) | 0.80 V |
| Résistance de la pente à l'état pur, max | rT | 0.53 mΩ |
| Courants de pointe inversés répétitifs, max | IRRM | 40 mA |
| Température de la jonction p-n, max | Tvj max | 190 ºC |
| Résistance thermique, de la jonction au boîtier, max | Rth(j-c) | 0.085 ºC/W |
| Couple de montage | Md | 30±5 N·m |
| Poids, approx. | W | 465 g |
| Type d'emballage, filetage | Aperçu | SD7 M24x1.5 mm |
| Dissipateurs recommandés | Dissipateurs thermiques | O181,O281,OM105 |
| Fiche technique | |
|
Guide de numérotation des pièces pour Diode de goujon de redressement D271-400:
| D | 271 | – | 400 | – | 18 | – |
| D | – | Diode,  AS ENERGITM |
| 271 | – | Type de diode (type de goujon). |
| 400 | – | Courant direct moyen à l'état ouvert IF(AV), Amp. |
| X | – | Aucune = diode de polarité directe: base filetée – Anode, câble d'alimentation flexible – Cathode; X = Diode d'inversion de polarité: base filetée – Cathode, câble d'alimentation flexible – Anode. |
| 18 | – | Classe de tension VRRM / 100 (Tension nominale – 1800 V). |
| U | – | Aucun = base du goujon filetage métrique ISO (standard); U = base du goujon pouces filets UNF (sur demande). |
Tous les numéros de pièces de D271-400:
| Série | IFAV, A | VRRM, V |
| D271-400-3 | 400A | 300V |
| D271-400-4 | 400A | 400V |
| D271-400-5 | 400A | 500V |
| D271-400-6 | 400A | 600V |
| D271-400-7 | 400A | 700V |
| D271-400-8 | 400A | 800V |
| D271-400-9 | 400A | 900V |
| D271-400-10 | 400A | 1000V |
| D271-400-12 | 400A | 1200V |
| D271-400-14 | 400A | 1400V |
| D271-400-16 | 400A | 1600V |
| D271-400-18 | 400A | 1800V |
Polarité (anode, cathode) et dimensions des diodes à plots D271-400:
|
|
Fiche technique de la diode D271-400:
Télécharger la fiche technique de la diode au format pdf D271-400
Passeport technique pour les diodes de type Stud (échantillon):
Lors de la fourniture de diodes, nous fournissons, si nécessaire, un passeport technique et un certificat de conformité.
Semi-conducteurs de haute puissance AS ENERGITM
Notre société est engagée dans la fabrication et la vente d'une large gamme de semi-conducteurs de puissance (thyristors de puissance, modules, diodes de redressement, diodes de rotor et de soudage, triacs, etc.) avec des courants allant jusqu'à 15 000 A et des tensions allant jusqu'à 9 000 V, ainsi que des dissipateurs de chaleur à air et à eau. Vous pouvez acheter des semi-conducteurs dans n'importe quel volume, et lorsque vous commandez de grands lots, le prix sera plus bas.
Nous avons gagné la confiance de nos clients et fournissons des produits dans le monde entier.
Pour toute question concernant l'acquisition de Thyristors, Diodes et Modules de puissance, envoyez une demande par courrier électronique à l'adresse suivante:
Et nous vous fournirons une offre commerciale pour la livraison.
Pour un grand nombre de personnes, nous fournirons un prix individuel!!!
Nous sommes disposés à fabriquer des produits dans nos installations de production en fonction de vos demandes et de vos tâches techniques.
Galerie de photos
Galerie de photos montre de nombreux dispositifs à semi-conducteurs, puces à semi-conducteurs et SCR produits par AS ENERGITM, exemples de rapports d'essais.
Dissipateurs thermiques pour diodes de puissance:
Les dissipateurs de chaleur (radiateurs) sont utilisés pour le refroidissement des dispositifs à semi-conducteur de puissance dans la conception de l'étalon.
Les dissipateurs de chaleur des refroidisseurs sont fabriqués à partir de profilés de radiateur en aluminium et ne nécessitent pas de revêtement protecteur supplémentaire lorsqu'ils sont utilisés dans des conditions climatiques variées.
Voir pour plus d'informations sur les dissipateurs: "Dissipateurs de chaleur refroidis à l'air pour les dispositifs de fixation".

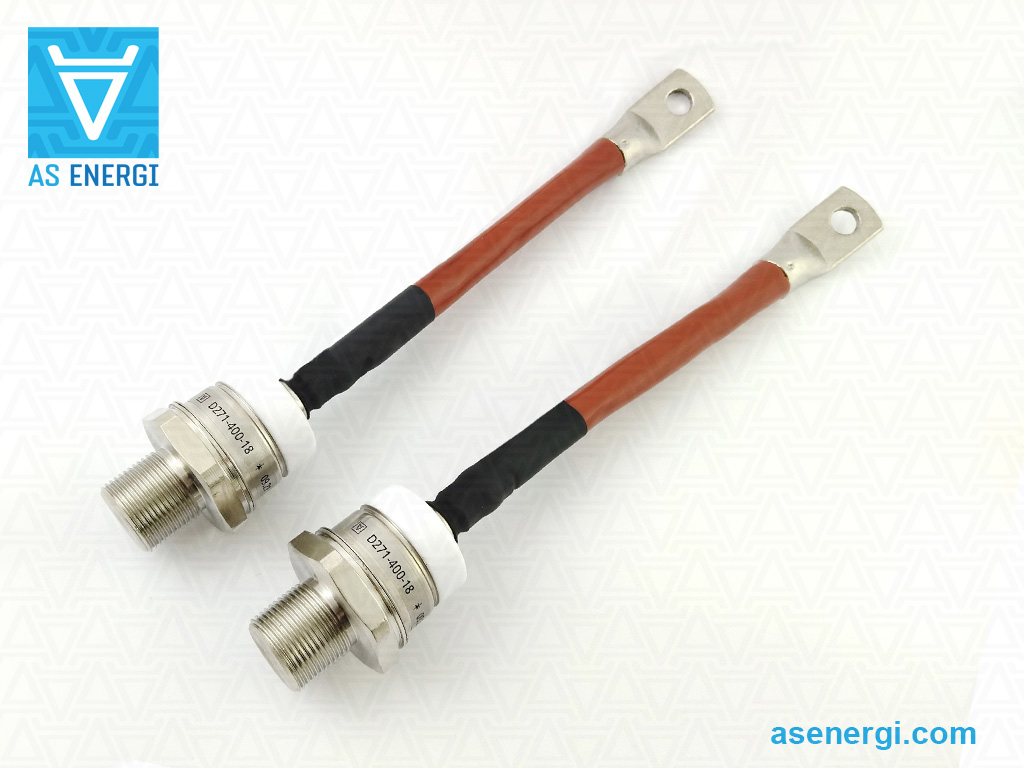

Photo des diodes de redressement de type Stud:
