AS ENERGIDiode de redressement W0944WC120 IXYS Westcode Remplacement
| IXYS Westcode Numéro de pièce | W0944WC120 |
| Courant direct moyen, IF(AV)M (TC) | 944A (55ºC) |
| Tension, VRRM | 1200 V |
| Paquet, Dimensions ØDxØdxH | Paquet W1 42x19x14 mm |
| Fiche technique |  |
| Remplacement AS ENERGITM | ADDW0944WC120 |
| Ajouter au panier | sur demande
|
Diode de redressement ADDW0944WC120 AS ENERGITM est un dispositif semi-conducteur de remplacement, analogue, alternatif et équivalent pour les diodes de redressement discrètes à récupération normale de type capsule W0944WC120 IXYS UK Westcode, Littelfuse.
Courant direct moyen IFAV – 944 ampère, tension inverse de crête répétitive VRRM – 1200V.
Caractéristiques Diodes de redressement: optimisées pour la fréquence de ligne; faibles pertes à l'état passant; tension inverse élevée et capacité de traitement des courants élevés; boîtier en céramique standard pour l'industrie; conçues pour les applications industrielles de haute puissance et de transmission d'énergie. Leurs principales applications sont les redresseurs pour les grands entraînements à courant alternatif, les fonderies d'aluminium et autres raffineries de métaux, ainsi que l'alimentation des voies ferrées. Des dissipateurs thermiques à air et à eau pour le refroidissement des diodes sont également disponibles sur commande.
"Dissipateurs refroidis par air série O pour dispositifs à disque", "Radiateur à air série SF", "Dissipateur thermique à eau série SS" pour le refroidissement des diodes sont également disponibles sur commande.
Diodes de redressement AS ENERGITM présentent les caractéristiques suivantes: boîtier aux normes industrielles; faibles pertes statiques et dynamiques, valeurs élevées de VRRM/VRSM, vaste expérience de l'utilisation des appareils dans diverses industries, gamme de tensions de 100 à 9000 V et d'ampérages de 10 à 15000 A, haute résistance aux cycles thermiques et électriques.
Les spécifications techniques et les paramètres de W0944WC120 et de l'ADDW0944WC120 de remplacement, la fiche technique PDF, le plan d'ensemble et les dimensions sont énumérés ci-dessous.
Notre société offre une garantie de qualité pour les diodes de redressement de 2 ans à compter de la date d'achat. Lors de la livraison des diodes, nous fournissons, si nécessaire, un passeport technique et un certificat de conformité.
Le prix final des diodes de redressement dépend de la classe de tension, de la quantité, des conditions de livraison, du fabricant, du pays d'origine et du mode de paiement.
Spécifications générales de la Diode de redressement IXYS WESTCODE et Remplacements:
| Spécifications des diodes | W0944WC120 | |
| Courant direct moyen maximal admissible (température du boîtier) | IF(AV)M (TC) | 944 A (55ºC) |
| Tension de blocage inverse de crête répétitive maximale | VRRM | 1200 V |
| Courant direct de pointe de surtension | IFSM | 9000 A |
| Facteur de sécurité | I2t | 405x103 A2·s |
| Tension de seuil | VT0 | 0.790 V |
| Résistance aux pentes | rT | 0.342 mΩ |
| Température de la jonction p-n | Tvj max | 190 ºC |
| Résistance thermique, de la jonction au dissipateur | RthJK | 0.0900 K/W |
| Force de serrage | Fm | 3-5 kN |
| Poids | W | 0.07 kg |
| Paquet (boîtier) | type | W1 |
| Dimensions | ØDxØdxH | 42x19x14 mm |
| Remplacement AS ENERGITM | type | ADDW0944WC120 |
| Fiche technique | |
|
Guide de numérotation des Diodes de redressement:
| A | DDW | 0944 | WC | 12 | 0 |
| A | – |  AS ENERGITM |
| DDW | – | Groupe de produits: Diode de redressement (type disque). |
| 0944 | – | Courant direct moyen IF(AV), Amp. |
| WC | – | Type de boîtier. |
| 12 | – | Classe de tension VRRM / 100. |
| 0 | – | Code corrigé. |

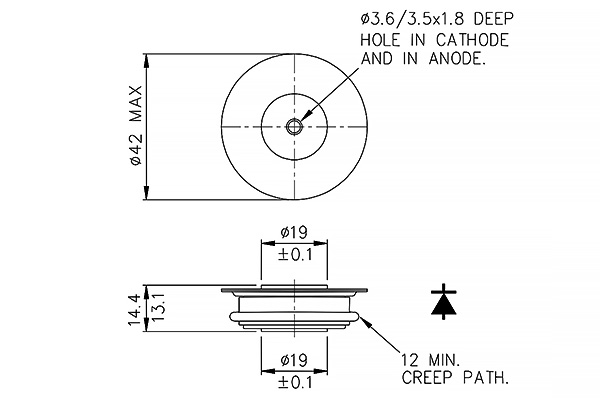

Dimensions de la Diode de redressement W0944WC120 et Remplacement ADDW0944WC120:
Paquet W1
Polarité (anode, cathode) des diodes à disque du redresseur de puissance:
|
|
