AS ENERGIDiode de récupération rapide haute puissance E0460QC40E IXYS Westcode Remplacement
| IXYS Westcode Numéro de pièce | E0460QC40E |
| Courant direct moyen, IF(AV)M (TC) | 533A (55ºC) |
| Tension, VRRM | 4000 V |
| Paquet, Dimensions ØDxØdxH | Paquet W68 60x38x26 mm |
| Fiche technique |  |
| Remplacement AS ENERGITM | ADDE0460QC40E |
| Ajouter au panier | sur demande
|
Diode à récupération rapide de haute puissance ADDE0460QC40E AS ENERGITM est un dispositif semi-conducteur de remplacement, analogue, alternatif et équivalent pour la Diode Sonique à Récupération Rapide de Haute Puissance (FRD) E0460QC40E IXYS UK Westcode, Littelfuse. Courant direct moyen IFAV – 533 ampère, tension inverse de crête répétitive VRRM – 4000V.
Diode à récupération ultra rapide et ultra douce disponible jusqu'à 6,5kV dans des courants nominaux de 270A à 4200A. Ces diodes intègrent un processus de fabrication unique et un contrôle de la durée de vie afin d'offrir un compromis de premier ordre entre les pertes de conduction et de commutation. La large zone de fonctionnement sûre les rend idéales comme diodes de roue libre pour les applications IGBT et IGCT sans snubber ou pour toute application nécessitant une diode rapide et à faibles pertes. Par exemple, la traction, les entraînements à moyenne tension, le chauffage par induction et les applications de puissance pulsée.
Caractéristiques: performances et fiabilité de premier ordre; optimisé pour la fréquence de ligne; faibles pertes à l'état passant; haute tension inverse et capacité de traitement de courant élevée, capacité de surtension élevée.
"Dissipateurs refroidis par air série O pour dispositifs à disque", "Radiateur à air série SF", "Dissipateur thermique à eau série SS" pour le refroidissement des diodes sont également disponibles sur commande.
Diodes de redressement AS ENERGITM présentent les caractéristiques suivantes: boîtier aux normes industrielles; faibles pertes statiques et dynamiques, valeurs élevées de VRRM/VRSM, vaste expérience de l'utilisation des appareils dans diverses industries, gamme de tensions de 100 à 9000 V et d'ampérages de 10 à 15000 A, haute résistance aux cycles thermiques et électriques.
Les spécifications techniques et les paramètres du E0460QC40E et du remplacement ADDE0460QC40E, la fiche technique PDF, le schéma et les dimensions sont énumérés ci-dessous.
Notre société offre une garantie de qualité de 2 ans à compter de la date d'achat pour les diodes de récupération ultra rapide et ultra douce de haute puissance. Lors de la fourniture des diodes, nous fournissons, si nécessaire, un passeport technique et un certificat de conformité.
Le prix final des diodes de haute puissance à récupération rapide et douce dépend de la classe de tension, de la quantité, des conditions de livraison, du fabricant, du pays d'origine et du mode de paiement.
Spécifications générales de la Diode à Récupération Rapide de Haute Puissance IXYS WESTCODE et Remplacements:
| Spécifications des diodes | E0460QC40E | |
| Courant direct moyen maximal admissible (température du boîtier) | IF(AV)M (TC) | 533 A (55ºC) |
| Tension de blocage inverse de crête répétitive maximale | VRRM | 4000 V |
| Courant direct de pointe de surtension | IFSM | 6800 A |
| Facteur de sécurité | I2t | 231x103 A2·s |
| Courant de récupération inverse | Irm | 460 A |
| Temps de récupération inversé | trr | 1.15 µs |
| Charge récupérée | Qrr | 685 µC |
| Courant direct | IFM | 500 A |
| Taux critique d'augmentation du courant direct | -diF/dt | 1000 A/µs |
| Tension de seuil | VT0 | 2.246 V |
| Résistance aux pentes | rT | 2.716 mΩ |
| Température de la jonction p-n | Tvj max | 140 ºC |
| Résistance thermique, de la jonction au dissipateur | RthJK | 0.0274 K/W |
| Force de serrage | Fm | 12 - 20 kN |
| Poids | W | 0.3 kg |
| Paquet (boîtier) | type | W68 |
| Dimensions | ØDxØdxH | 60x38x26 mm |
| Remplacement AS ENERGITM | type | ADDE0460QC40E |
| Fiche technique | |
|
Guide de numérotation des pièces pour les Diodes à récupération rapide de haute puissance:
| A | DDE | 0460 | QC | 40 | E |
| A | – |  AS ENERGITM |
| DDE | – | Groupe de produits: Diode de type disque, diode à récupération rapide de haute puissance. |
| 0460 | – | Courant direct moyen IF(AV), Amp. |
| QC | – | Type de boîtier. |
| 40 | – | Classe de tension VRRM / 100. |
| E | – | Code fixe, série de produits. |

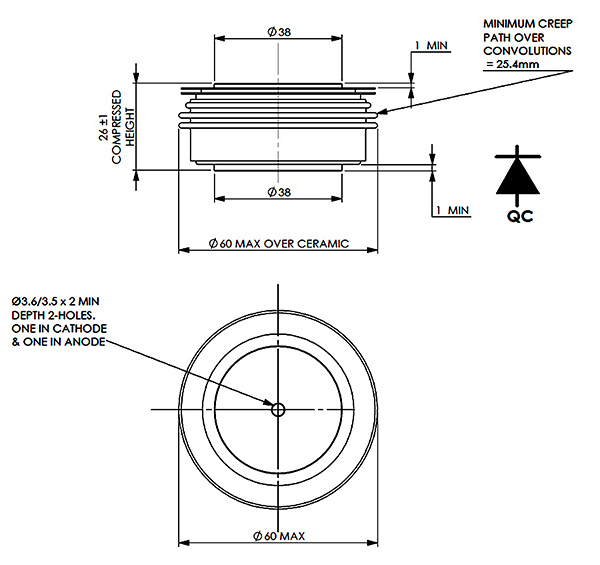

Dimensions de la Diode à Récupération Rapide de Haute Puissance E0460QC40E et Remplacement ADDE0460QC40E:
Paquet W68
Polarité (anode, cathode) des diodes à disque du redresseur de puissanceы:
|
|
Semi-conducteurs de haute puissance AS ENERGITM
Notre société est engagée dans la fabrication et la vente d'une large gamme de semi-conducteurs de puissance (thyristors de puissance, modules, diodes de redressement, diodes d'avalanche, de rotor et de soudage, triacs, etc.) avec des courants allant jusqu'à 15 000 A et des tensions allant jusqu'à 9 000 V, ainsi que des dissipateurs de chaleur à air et à eau.
Vous pouvez acheter des dispositifs à semi-conducteur dans n'importe quel volume, et lorsque vous commandez des lots importants, le prix sera plus bas. Nous avons gagné la confiance de nos clients et fournissons des produits dans le monde entier.
Pour toute question concernant l'acquisition de Thyristors, Diodes et Modules de puissance, envoyez une demande par courrier électronique à l'adresse suivante:
Et nous vous fournirons une offre commerciale pour la livraison.
Pour un grand nombre de personnes, nous fournirons un prix individuel!!!
Nous sommes disposés à fabriquer des produits dans nos installations de production en fonction de vos demandes et de vos tâches techniques.
Galerie de photos
Galerie de photos montre de nombreux dispositifs à semi-conducteurs, puces à semi-conducteurs et SCR produits par AS ENERGITM, exemples de rapports d'essais.
Dissipateurs thermiques pour diodes à disque de redressement de puissance:
Les dissipateurs thermiques (radiateurs) sont utilisés pour le refroidissement unilatéral et bilatéral des dispositifs semi-conducteurs de puissance dans la conception des disques.
Les dissipateurs de chaleur des refroidisseurs sont fabriqués à partir de profilés de radiateur en aluminium et ne nécessitent pas de revêtement protecteur supplémentaire lorsqu'ils sont utilisés dans des conditions climatiques variées.
Des dissipateurs de chaleur à air et à eau pour le refroidissement des diodes de redressement sont également disponibles sur commande.
Voir pour plus d'informations sur les dissipateurs: "Dissipateurs refroidis par air série O pour dispositifs à disque", "Radiateur à air série SF", "Dissipateur thermique à eau série SS".
