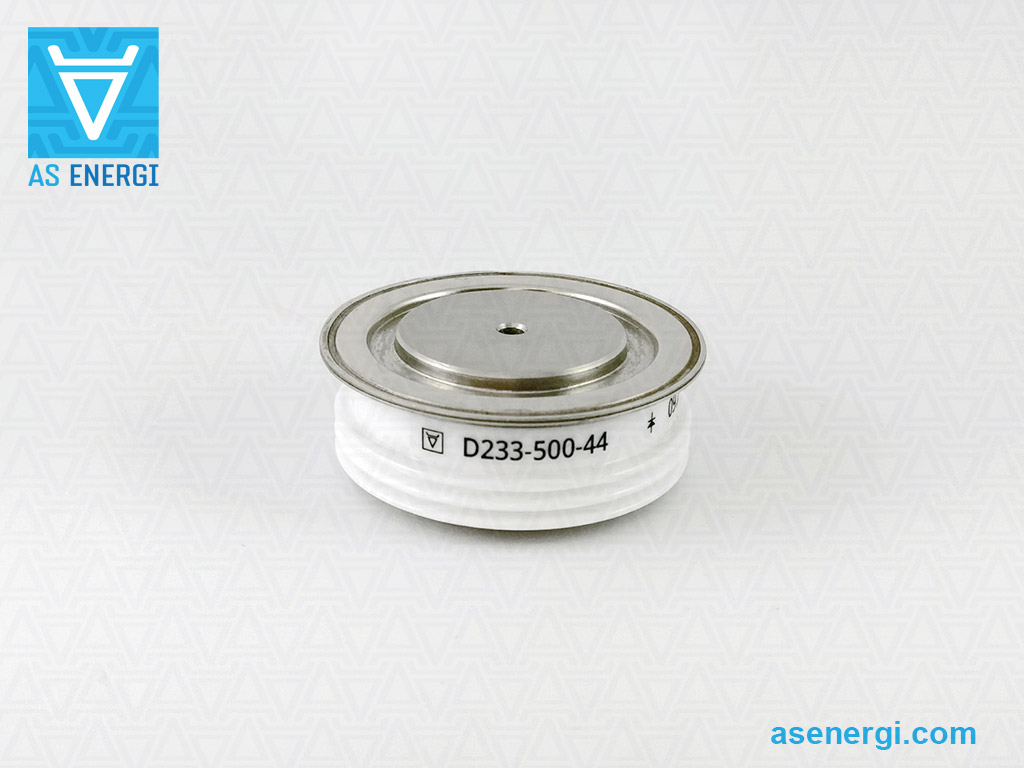

AS ENERGIDiode de redressement 500A, type D233-500 (1000V-4400V)
| Courant direct moyen, IFAV | 500A |
| Tension, VRRM | 1000-4400V |
| Code de tension, VRRM / 100 | 10 - 44 |
| D233-500 | sur demande
|
| Paquet Dimensions ØD×Ød×H |
PD32 54x33x20 mm |
| Poids | 180 g |
| Fiche technique |  |
Diode de redressement D233-500 AS ENERGITM est une diode à disque à usage général. Il s'agit d'une diode de puissance à jonction p-n conçue pour convertir des courants continus et alternatifs jusqu'à 500A avec une fréquence jusqu'à 500Hz dans des circuits avec des tensions jusqu'à 1000V - 4400V (classe de tension de 10 à 44). Dimensions de la diode ØDxØdxH - 54x33x20 mm (diamètre extérieur du boîtier X diamètre de la surface de contact X hauteur du boîtier), poids - 180 g.
L'anode et la cathode de la diode (polarité) sont déterminées par le symbole figurant sur le boîtier. Les diodes sont logées dans un boîtier en céramique standard (capsule, comprimé). Cette diode de redressement peut être un produit alternatif, de remplacement, analogue, équivalent à d'autres types de diodes 450A, 470A, 490A, 500 amp dans un boîtier de type disque.
Les diodes à semi-conducteur de puissance sont montées avec des refroidisseurs (dissipateurs de chaleur) pour être refroidies pendant leur fonctionnement. En fonction de la quantité de chaleur générée et des conditions de travail des semi-conducteurs, il est possible d'utiliser un refroidissement naturel ou un refroidissement forcé.
Lors du montage, il faut prévoir la force de serrage nécessaire Fm spécifique à chaque type de boîtier de diode (indiquée dans le tableau des paramètres).
Les diodes semi-conductrices de type disque sont utilisées dans les équipements de puissance - unités de puissance et de contrôle, régulateurs de puissance, convertisseurs (par exemple, fours de fusion), contrôleurs où une commutation et un contrôle rapides des courants sont nécessaires.
Spécifications et paramètres, Fiche techniques PDF, exemple de passeport technique, dimensions, Aperçu des dessins, diagrammes de boîtier, diodes, refroidisseurs recommandés sont listés ci-dessous.
Notre société offre une garantie de qualité pour les diodes de redressement de puissance de 2 ans à compter de la date d'achat. Lors de la fourniture de diodes, nous fournissons, si nécessaire, un passeport technique et un certificat de conformité.
Valeurs nominales des diodes: D233-500-10 (500A 1000V), D233-500-12 (500A 1200V), D233-500-14 (500A 1400V), D233-500-16 (500A 1600V), D233-500-18 (500A 1800V), D233-500-20 (500A 2000V), D233-500-22 (500A 2200V), D233-500-24 (500A 2400V), D233-500-26 (500A 2600V), D233-500-28 (500A 2800V), D233-500-30 (500A 3000V), D233-500-32 (500A 3200V), D233-500-34 (500A 3400V), D233-500-36 (500A 3600V), D233-500-38 (500A 3800V), D233-500-40 (500A 4000V), D233-500-42 (500A 4200V), D233-500-44 (500A 4400V).
Le prix final des diodes à disque redresseur dépend de la classe de tension, de la quantité, des conditions de livraison, du fabricant, du pays d'origine et du mode de paiement.
Spécifications générales des diodes de redressement D233-500:
| Spécifications des diodes | D233-500 | |
| Courant direct moyen maximal admissible (température du boîtier) | IF(AV) (Tcase) | 500 A (110°C) 593 A (100°C) |
| Tension inverse de crête répétitive | VRRM | 1000-4400 V |
| Courant direct efficace | IFRMS | 785 A |
| Courant de choc non répétitif | IFSM | 7.5 kA |
| Facteur de sécurité | I2t | 280 kA2·s |
| Tension de pointe avant, max | VFM | 2.00 V |
| Courant de pointe | IFM | 1570 A |
| Tension de seuil à l'état pur, max | VF(TO) | 1.08 V |
| Résistance de la pente à l'état pur, max | rT | 0.706 mΩ |
| Courants de pointe inversés répétitifs, max | IRRM | 50 mA |
| Température de la jonction p-n, max | Tvj max | 150 ºC |
| Résistance thermique, de la jonction au boîtier, max | Rth(j-c) | 0.036 ºC/W |
| Force de serrage | Fm | 10 kN |
| Poids, approx. | W | 180 g |
| Type d'emballage, Dimensions | ØDxØdxH | PD32 54x33x20 mm |
| Dissipateurs recommandés | Dissipateurs thermiques | O143,O243,O343 |
| Fiche technique | |
|
Guide de numérotation des pièces pour Diode de redressement D233-500:
| D | 233 | – | 500 | – | 44 |
| D | – | Diode,  AS ENERGITM |
| 233 | – | Type de diode (type de disque). |
| 500 | – | Courant direct moyen à l'état ouvert IF(AV), Amp. |
| 44 | – | Classe de tension VRRM / 100 (Tension nominale – 4400 V). |
Tous les numéros de pièces de D233-500:
| Série | IFAV, A | VRRM, V |
| D233-500-10 | 500A | 1000V |
| D233-500-12 | 500A | 1200V |
| D233-500-14 | 500A | 1400V |
| D233-500-16 | 500A | 1600V |
| D233-500-18 | 500A | 1800V |
| D233-500-20 | 500A | 2000V |
| D233-500-22 | 500A | 2200V |
| D233-500-24 | 500A | 2400V |
| D233-500-26 | 500A | 2600V |
| D233-500-28 | 500A | 2800V |
| D233-500-30 | 500A | 3000V |
| D233-500-32 | 500A | 3200V |
| D233-500-34 | 500A | 3400V |
| D233-500-36 | 500A | 3600V |
| D233-500-38 | 500A | 3800V |
| D233-500-40 | 500A | 4000V |
| D233-500-42 | 500A | 4200V |
| D233-500-44 | 500A | 4400V |
Polarité (anode, cathode) et dimensions de la diode à disque D233-500:
|
|
Passeport technique pour les diodes de redressement (échantillon):
Lors de la fourniture de diodes, nous fournissons, si nécessaire, un passeport technique et un certificat de conformité.
Semi-conducteurs de haute puissance AS ENERGITM
Notre société est engagée dans la fabrication et la vente d'une large gamme de semi-conducteurs de puissance (thyristors de puissance, modules, diodes de redressement, diodes de rotor et de soudage, triacs, etc.) avec des courants allant jusqu'à 15 000 A et des tensions allant jusqu'à 9 000 V, ainsi que des dissipateurs de chaleur à air et à eau. Vous pouvez acheter des semi-conducteurs dans n'importe quel volume, et lorsque vous commandez de grands lots, le prix sera plus bas.
Nous avons gagné la confiance de nos clients et fournissons des produits dans le monde entier.
Pour toute question concernant l'acquisition de Thyristors, Diodes et Modules de puissance, envoyez une demande par courrier électronique à l'adresse suivante:
Et nous vous fournirons une offre commerciale pour la livraison.
Pour un grand nombre de personnes, nous fournirons un prix individuel!!!
Nous sommes disposés à fabriquer des produits dans nos installations de production en fonction de vos demandes et de vos tâches techniques.
Galerie de photos
Galerie de photos montre de nombreux dispositifs à semi-conducteurs, puces à semi-conducteurs et SCR produits par AS ENERGITM, exemples de rapports d'essais.
Dissipateurs thermiques pour diodes de puissance:
Les dissipateurs thermiques (radiateurs) sont utilisés pour le refroidissement unilatéral et bilatéral des dispositifs semi-conducteurs de puissance dans la conception des disques.
Les dissipateurs de chaleur des refroidisseurs sont fabriqués à partir de profilés de radiateur en aluminium et ne nécessitent pas de revêtement protecteur supplémentaire lorsqu'ils sont utilisés dans des conditions climatiques variées.
Voir pour plus d'informations sur les dissipateurs: "Dissipateurs refroidis par air série O pour dispositifs à disque", "Radiateur à air série SF", "Dissipateur thermique à eau série SS".
Photo des diodes de type disque pour redresseur de puissance:
