MDS75-20 - Pont redresseur à diodes triphasé 75A 2000V

Courant continu de sortie, I_D	75 A
Courant direct moyen, I_FAV	25 A
Tension, V_RRM	2000 V
MDS75-20	sur demande + –
Dimensions L×B×H	80x40x34 mm
Poids	210 g
Fiche technique

Pont redresseur à diodes triphasé MDS75-20AS ENERGI^TM est un circuit redresseur en pont composé de six diodes utilisé dans le processus de conversion du courant alternatif. Courant continu de sortie I_D – 75 ampères, tension inverse de crête répétitive V_RRM – 2000V.

La polarité des bornes est indiquée sur le boîtier ou directement sur les contacts:

Entrée marquée par le signe tilde "~" – – un courant alternatif est appliqué à ces contacts;
Sortie CC marquée par les signes "+" et "–" – on obtient un courant continu pulsant.

Pour lisser le courant pulsant obtenu, on utilise un filtre, souvent un condensateur de forte capacité. Le refroidissement des ponts redresseurs MDS est assuré par la conception du boîtier de type radiateur ou par l'installation supplémentaire du produit sur un dissipateur thermique (refroidisseur). Le marquage du produit et le schéma de connexion des diodes sont également indiqués sur le boîtier.

Caractéristiques des ponts redresseurs à diodes triphasés MDS75-20: faibles pertes en conduction; haute tension inverse et grande capacité de tenue au courant; montage facile sur châssis; fort courant d’appel. Leurs principales applications sont: redresseur pour alimentations; redresseur d’entrée pour variateurs de fréquence; redresseur pour alimentations d’excitation de moteurs CC; redresseurs pour chargeurs de batteries.

Les ponts redresseurs à diodes triphasés AS ENERGI^TM présentent les caractéristiques suivantes: boîtier conforme aux standards industriels; faibles pertes statiques et dynamiques; valeurs élevées de V_RRM/V_RSM, vaste expérience d’utilisation des dispositifs dans diverses industries.

Les spécifications techniques et les paramètres du MDS75-20, la fiche technique au format PDF, le dessin d’encombrement et les dimensions sont indiqués ci-dessous.

Notre société fournit une garantie qualité de 2 ans à compter de la date d’achat pour les ponts redresseurs. Lors de la fourniture des ponts redresseurs, si nécessaire, nous remettons un passeport technique et un certificat de conformité.

Le prix final des ponts redresseurs à diodes triphasés dépend de la classe de tension, de la quantité, des conditions de livraison, du fabricant, du pays d’origine et du mode de paiement.

Spécifications générales du pont redresseur à diodes triphasé MDS75-20:

Spécifications du pont à diodes		MDS75-20
Courant continu de sortie	I_D	75 A
Tension de blocage inverse répétitive max.	V_RRM	2000 V
Courant direct moyen maximal admissible	I_FAV	25 A
Courant de crête de surtension	I_FSM	1.00 kA
Courant efficace en conduction (RMS)	I_FRMS	47 A
Courant inverse répétitif max.	I_RRM	8 mA
Tension de conduction crête	V_FM	1.47 V
Courant de conduction crête	I_FM	75 A
Tension d’isolation RMS	V_ISOL	2500 V
Résistance thermique, jonction → boîtier	R_th(j-c)	0.32 ºC/W
Température de la jonction p-n	T_{vj max}	150 ºC
Poids	W	210 g
Type (schéma de circuit)	-	six diodes
Dimensions	L×B×H	80x40x34 mm
Fiche technique	PDF

Guide de numérotation des ponts redresseurs à diodes triphasés:

MDS

–

MDS	–	Groupe de produits: pont redresseur à diodes triphasé AS ENERGI^TM.
75	–	Courant continu de sortie.
20	–	Classe de tension V_RRM x 100.

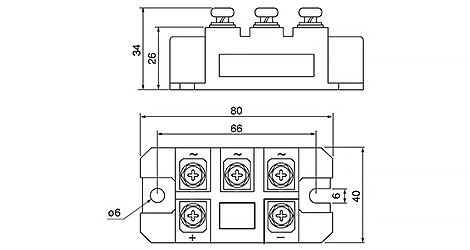

Dimensions du pont à diodes MDS75-20:

Dimensions 80x40x34
