KBPC1005 – Pont redresseur à diodes monophasé 3A 50V

Courant continu de sortie, I_O	3 A
Courant de crête non répétitif, I_FSM	50 A
Tension, V_RRM	50 V
KBPC1005	sur demande + –
Dimensions L×B×H	15x15x27 mm
Poids	5 g
Fiche technique

Pont redresseur en pont à diodes monophasé KBPC1005AS ENERGI^TM est un circuit redresseur en pont composé de quatre diodes utilisé dans le processus de conversion du courant alternatif. Courant de sortie I_O – 3 ampères, tension inverse de crête répétitive V_RRM – 50V.

KBPC1005 Le boîtier du pont de diodes est en plastique et tous les composants sont isolés électriquement par de la résine époxy (encapsulation complète). La résine époxy se caractérise par son excellente résistance au feu.

Un courant alternatif est appliqué à l’entrée "~" du circuit. À chaque demi-période, le courant d’entrée ne traverse que deux diodes. En conséquence, à la sortie "+" et "-" on obtient un courant pulsé à une fréquence double de celle du courant d’entrée.

Lorsqu'ils fonctionnent à des courants élevés, il est toujours recommandé d’installer le pont à diodes KBPC 1005 avec un dissipateur thermique (heatsink, cooler) afin de maintenir un régime thermique de fonctionnement optimal. Dans la partie centrale du boîtier, le fabricant a prévu un trou traversant spécialement pour le montage.

Caractéristiques des ponts à diodes monophasés KBPC1005: faibles pertes en conduction; haute tension inverse et grande capacité de tenue au courant; montage facile sur châssis; fort courant d’appel. Leurs principales applications sont: redresseur pour alimentations; redresseur d’entrée pour variateurs de fréquence; redresseur pour alimentations d’excitation de moteurs CC; redresseurs pour chargeurs de batteries; régulateurs de puissance;.

Les ponts à diodes monophasés AS ENERGI^TM présentent les caractéristiques suivantes: boîtier conforme aux standards industriels; faibles pertes statiques et dynamiques; valeurs élevées de V_RRM/V_RSM , vaste expérience d’utilisation des dispositifs dans diverses industries.

Les spécifications techniques et les paramètres du KBPC1005, la fiche technique au format PDF, le dessin d’encombrement et les dimensions sont indiqués ci-dessous.

Notre société fournit une garantie qualité de 2 ans à compter de la date d’achat pour les ponts à diodes. Lors de la fourniture des ponts à diodes, si nécessaire, nous remettons un passeport technique et un certificat de conformité.

Le prix final des ponts redresseurs à diodes monophasés dépend de la classe de tension, de la quantité, des conditions de livraison, du fabricant, du pays d’origine et du mode de paiement.

Spécifications générales du pont redresseur à diodes monophasé:

Spécifications du pont à diodes		KBPC1005
Courant continu de sortie	I_O	3 A
Tension de blocage inverse répétitive max.	V_RRM	50 V
Tension inverse efficace (RMS)	V_R(RMS)	-
Courant de crête non répétitif	I_FSM	50 A
Facteur de sécurité	I²t	12.5 A²·s
Tension directe par diode	V_FM	1.1 V
Courant direct par diode	I_FM	1.5 A
Capacité de jonction typique	C_j	-
Tension d’isolation RMS	V_ISOL	-
Résistance thermique, jonction → boîtier	R_th(j-c)	-
Température de la jonction p-n	T_{vj max}	-40 to +150 ºC
Poids	W	5 g
Type (schéma de circuit)	-	quatre diodes
Dimensions	L×B×H	15x15x27 mm
Fiche technique	PDF

Guide de numérotation des ponts redresseurs à diodes monophasés:

KBPC

005

KBPC	–	Groupe de produits : pont redresseur à diodes monophasé AS ENERGI^TM.
1	–	Courant continu de sortie.
005	–	Classe de tension V_RRM x 100.
W	–	fils de connexion Aucun = bornes plates.

Dimensions du pont à diodes KBPC1005:

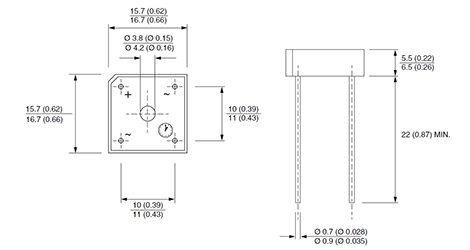

Dimensions

Caractéristiques de conception des ponts à diodes KBPC:

Le convertisseur monophasé à demi-onde est conçu selon le montage Graetz à 4 diodes ("pont de Graetz") avec une résistance interne active équivalente négligeable. L’entrée (désignée "Input" ou tilde "~") du circuit de fonctionnement du pont à diodes est alimentée en courant alternatif. À chaque demi-période, le courant d’entrée traverse uniquement deux diodes du pont. En conséquence, à la sortie (désignée "DC Output" ou par les signes "+" et "-" signs) on obtient un courant pulsé à une fréquence deux fois supérieure à la fréquence d’entrée. Pour lisser le courant continu pulsant obtenu, on utilise un filtre, le plus souvent un condensateur de forte capacité, connecté à la sortie. La fréquence de fonctionnement est de 50/60 Hz.

En principe, il n’y a pas de différence dans le fonctionnement du circuit entre l’assemblage séparé de 4 diodes et un seul composant — un pont à diodes KBPC. Cependant, dans le second cas, des avantages supplémentaires apparaissent:

– le pont à diodes garantit les mêmes caractéristiques pour chaque diode, tandis que des pièces individuelles provenant de lots différents peuvent avoir des paramètres différents même si le même fabricant est choisi;

– les diodes placées dans un seul boîtier sont exposées à la même température, ce qui signifie qu’elles fonctionnent dans un régime thermique favorable, prolongeant ainsi leur durée de vie;

– l’installation de diodes individuelles dans le circuit nécessite des dissipateurs thermiques supplémentaires ; ceci est résolu en installant des dissipateurs ou des ventilateurs ; l’utilisation d’un pont à diodes à la place de diodes individuelles nécessite un seul dissipateur au lieu de 4 séparés;

– le pont à diodes est structurellement plus compact et occupe moins d’espace sur le circuit imprimé.

Le matériau du boîtier du pont à diodes peut être de deux types : un polymère plastique résistant à la chaleur et ininflammable ou un métal isolé électriquement. Dans chaque cas, les composants internes sont entièrement encapsulés par une résine époxy, qui présente un niveau élevé de résistance au feu. Le boîtier du pont KBPC possède un trou central de fixation pour le montage du dissipateur thermique par vis.

Les bornes des redresseurs à diodes KBPC peuvent être des bornes plates avec trous de soudure ou des bornes filaires (marquées par «W» dans la désignation). La polarité des bornes est indiquée sur le boîtier. Les fils sont montés directement dans les trous traversants du circuit imprimé. Montage des fils — par soudure ou par des cosses de type "mom".
